電力およびコントロールケーブル H07V-Kシリーズ



型番	断面積 （mm2）	色	全長 （m）	導体構成基準 約（本/mm）	仕上外径 （mm）	最大導体抵抗 Ω/km（20℃）	試験電圧 （V）	絶縁特性 （GΩ×cm）	許容電流 A（30℃）	概算重量 （kg/km）
H07VK	1.5*（AWG16）	BK（黒） LB（薄青） R（赤） DB（濃青） O（橙） GY（緑/黄）	10 ・ 50 ・ 100	30×0.25	3.0	13.3	2500	20より大きい	24	14.4
	2.5*（AWG14）			50×0.25	3.7	7.98			32	24
	4.0*（AWG12）			56×0.30	4.3	4.95			42	38
	6.0*（AWG10）			84×0.30	4.9	3.30			54	58
	10*（AWG8）			80×0.40	6.5	1.91			73	96
	16*（AWG6）			128×0.40	8.0	1.21			98	153.6
	25*（AWG4）			200×0.40	9.8	0.78			129	240
	35*（AWG2）			280×0.40	11.0	0.554			158	336

※許容電流はあくまでも参考値で保証値ではありません。

電流減少係数

周囲温度（℃）	10	15	20	25	30	35	40
電流減少係数	1.22	1.17	1.12	1.06	1.00	0.94	0.87
周囲温度（℃）	45	50	55	60
電流減少係数	0.79	0.71	0.61	0.5

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）H05VK0.5mm²で周囲温度が40℃の場合の許容電流値
  12×0.87＝10.44（A）

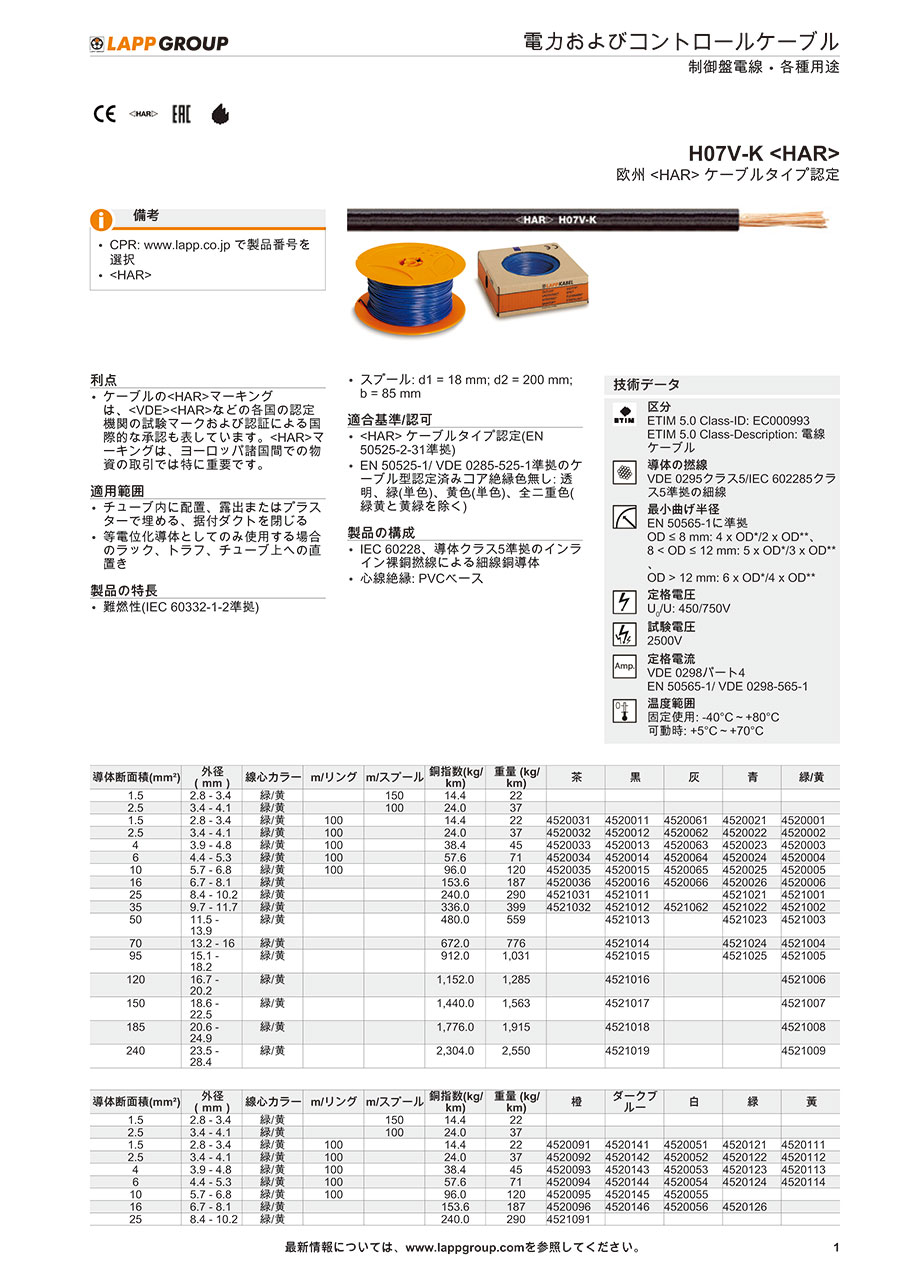

H07V-Kシリーズの詳細

• 導体の撚線：VDE 0295クラス5／IEC 60228クラス5準拠の細線
• 最小曲げ半径：EN 50565-1に準拠／OD≦8mm：4xOD^※1／2xOD^※2／8< OD≦12mm：5xOD^※1/3xOD^※2／OD >12mm：6xOD^※1/4xOD^※2
• 定格電圧：U0／U 450／750V
• 試験電圧：2,500V
• 温度範囲：固定使用-40℃～+80℃／可動時+5℃～+70℃

• ※1従来通りの使用（OD=外径）
• ※2注意を要する折り曲げ用（OD=外径）

• ※ パッケージサイズ：コイルl≦30kg、それ以外はドラム
• ※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。

H07V-Kシリーズの利点

• ケーブルのHARマーキングは、VDE／HARなどの各国の認定機関の試験マークおよび認証による国際的な承認も表しています。
• HARマーキングは、ヨーロッパ諸国間での物資の取引では特に重要です。

H07V-Kシリーズの適用範囲

• チューブ内に配置
• 露出またはプラスターで埋める
• 据付ダクトを閉じる
• 等電位化導体としてのみ使用する場合のラック、トラフ、チューブ上への直置き

H07V-Kシリーズの特長

• 難燃性（IEC 60332-1-2準拠）
• スプール：d1=18mm／d2=200mm／b=85mm

H07V-Kシリーズの適合基準／認可

• HARケーブルタイプ認定（EN 50525-2-31準拠）
• EN 50525-1／VDE 0285-525-1準拠のケーブル型認定済みコア絶縁色無し：透明、緑（単色）、黄色（単色）、全二重色（緑黄と黄緑を除く）

H07V-Kシリーズの構成

• IEC 60228、導体クラス5準拠のインライン裸銅撚線による細線銅導体
• 心線絶縁：PVCベース
• 緑/黄（GY・ｽﾄﾚｰﾄ）は、緑色線芯に黄色色帯（色帯比率約50％）を施したものです
• 「濃青（DBE）」「青（LB）」の色の違いについては、下記写真をご参照下さい
