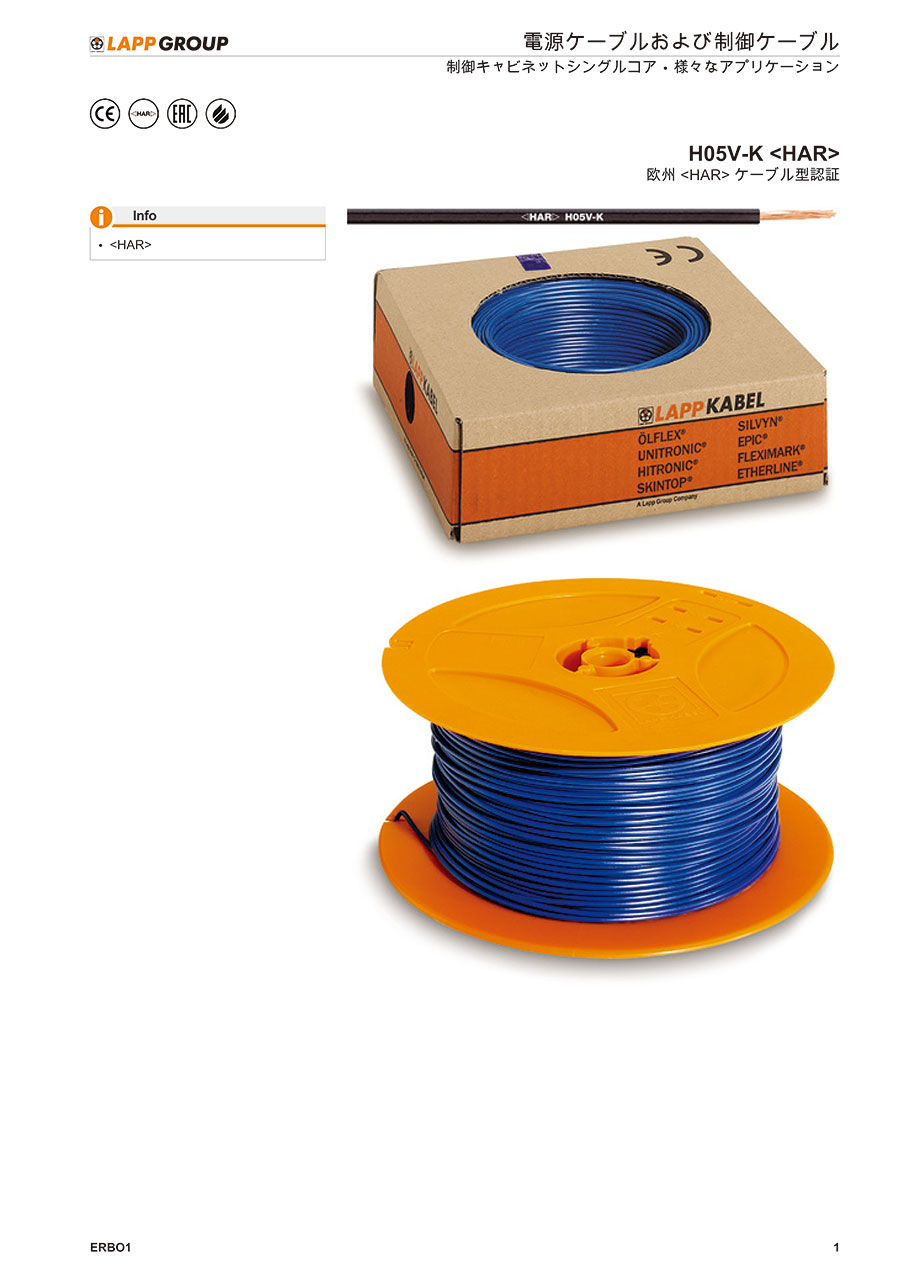

電力およびコントロールケーブル H05V-Kシリーズ



型番	断面積 （mm2）	色	全長 （m）	導体構成基準 約（本/mm）	仕上外径 （mm）	最大導体抵抗 Ω/km（20℃）	試験電圧 （V）	絶縁特性 （GΩ×cm）	許容電流 A（30℃）	概算重量 （kg/km）
H05VK	0.5*（AWG20）	BK（黒） LB（薄青） R（赤） DB（濃青） O（橙） GY（緑/黄）	10 ・ 50 ・ 100	16×0.20	2.1	39.0	2000	20より大きい	12	4.8
	0.75*（AWG19）			24×0.20	2.4	26.0			15	7.2
	1.0*（AWG18）			32×0.20	2.6	19.5			19	9.6

※許容電流はあくまでも参考値で保証値ではありません。

電流減少係数

周囲温度（℃）	10	15	20	25	30	35	40
電流減少係数	1.22	1.17	1.12	1.06	1.00	0.94	0.87
周囲温度（℃）	45	50	55	60
電流減少係数	0.79	0.71	0.61	0.5

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）H05VK0.5mm²で周囲温度が40℃の場合の許容電流値
  12×0.87＝10.44（A）

H05V-Kシリーズの詳細

H05V-Kシリーズの利点

• ケーブルのHARマーキングは、VDE／HARなどの各国の認定機関の試験マークおよび認証による国際的な承認も表しています。
• HARマーキングは、ヨーロッパ諸国間での物資の取引では特に重要です。

H05V-Kシリーズの適用範囲

• デバイスの内部配線
• 照明装置の内部および外部での設置に対する保護
• チューブのプラスターの下と上の信号システム

H05V-Kシリーズの特長

• 難燃性（IEC 60332-1-2準拠）
• スプール：d1=18mm／d2=200mm／b=85mm

H05V-Kシリーズの適合基準／認可

• ケーブルタイプ認定（EN 50525-2-31準拠）

H05V-Kシリーズの構成

• IEC 60228、導体クラス5準拠のインライン裸銅撚線による細線銅導体
• 心線絶縁： PVCベース
• 緑/黄（GY・ｽﾄﾚｰﾄ）は、緑色線芯に黄色色帯（色帯比率約50％）を施したものです
• 「濃青（DBE）」「青（LB）」の色の違いについては、下記写真をご参照下さい
