電力およびコントロールケーブル ÖLFLEX CLASSIC 100シリーズ
- 通常単価(税別)
- 1,368円～294,743円
- 税込単価
- 1,505円～324,217円
【特長】・CEマーキング 動力・コントロールケーブル・EN50525-2-51（VDE0285-525...
詳細を確認- 緑/黄の場合、製造ロットにより、緑/黄の配色比率が変わります。 現状は黄色が50%以上を占めている場合が多いです。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
OLFLEX CLASSIC 100シリーズの詳細
OLFLEX CLASSIC 100シリーズイメージ
- ※ パッケージサイズ：30kg以下または250m以下はコイル、それ以外の場合はドラム
- ※ 各サイズに対する個々の長さ：【≧5G50】最大500m／【≧5G95】最大400m／【≧3G120】最大500m／【≧4G120】最大300m／【≧4G185】最大250m
- ※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。
OLFLEX CLASSIC 100シリーズの利点
- 小さいケーブル径により省スペース設置
- テスト電圧4kVによる高電気性能
- ショートツイスト導体層による高柔軟性
OLFLEX CLASSIC 100シリーズの適用範囲
- プラントエンジニアリング
- 産業用機械
- 暖房および空調システム
- 発電所
- 適度な機械的負荷がある、乾燥または湿潤した室内
- 固定使用だけでなく、非固定状態での散発的な屈曲や引張荷重がない状態での不連続の可動使用
- 風力発電機（WTG）のループなどの典型的な捻り用途に最適
- 高品質な代替コントロールケーブル、タイプYSLYまたはYY
OLFLEX CLASSIC 100シリーズの特長
- 難燃性（IEC 60332-1-2準拠）
- 優れた耐薬品性
OLFLEX CLASSIC 100シリーズの適合基準／認可
- IEC 60227-5およびEN 50525-2-51に準拠
OLFLEX CLASSIC 100シリーズの構成
- 裸銅線による細撚線
- PVC絶縁LAPP P8／1
- 層撚り電線
- PVC outer sheath,grey（similar RAL 7001）
| 周囲温度（℃） | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| 電流減少係数 | 1.22 | 1.17 | 1.12 | 1.06 | 1.00 | 0.94 | 0.87 | 0.79 | 0.71 | 0.61 | 0.5 |
| 許容電流値は周囲温度30℃空中1条布設時計算値を示し保証値ではありません。 | |||||||||||
| 周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。 | |||||||||||
| （例）0.5mm2の2芯で周囲温度が40℃の場合の許容電流値 | |||||||||||
| 9×0.87=7.83（A） | |||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,500円 ( 2,750円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,500円 ( 3,850円 ) | 3日目 |
4,000円 ( 4,400円 ) | 3日目 |
4,500円 ( 4,950円 ) | 3日目 |
2,386円 ( 2,625円 ) | 3日目 |
2,624円 ( 2,886円 ) | 3日目 |
2,863円 ( 3,149円 ) | 3日目 |
3,101円 ( 3,411円 ) | 3日目 |
3,340円 ( 3,674円 ) | 3日目 |
3,579円 ( 3,937円 ) | 3日目 |
3,817円 ( 4,199円 ) | 3日目 |
4,056円 ( 4,462円 ) | 3日目 |
4,294円 ( 4,723円 ) | 3日目 |
4,533円 ( 4,986円 ) | 3日目 |
4,771円 ( 5,248円 ) | 3日目 |
5,010円 ( 5,511円 ) | 3日目 |
5,249円 ( 5,774円 ) | 3日目 |
5,487円 ( 6,036円 ) | 3日目 |
5,726円 ( 6,299円 ) | 3日目 |
5,964円 ( 6,560円 ) | 3日目 |
6,203円 ( 6,823円 ) | 3日目 |
6,441円 ( 7,085円 ) | 3日目 |
6,680円 ( 7,348円 ) | 3日目 |
6,919円 ( 7,611円 ) | 3日目 |
7,157円 ( 7,873円 ) | 3日目 |
7,396円 ( 8,136円 ) | 3日目 |
7,634円 ( 8,397円 ) | 3日目 |
7,873円 ( 8,660円 ) | 3日目 |
8,111円 ( 8,922円 ) | 3日目 |
8,350円 ( 9,185円 ) | 3日目 |
8,589円 ( 9,448円 ) | 3日目 |
8,827円 ( 9,710円 ) | 3日目 |
9,066円 ( 9,973円 ) | 3日目 |
9,304円 ( 10,234円 ) | 3日目 |
9,543円 ( 10,497円 ) | 3日目 |
9,781円 ( 10,759円 ) | 3日目 |
10,020円 ( 11,022円 ) | 3日目 |
10,259円 ( 11,285円 ) | 3日目 |
10,497円 ( 11,547円 ) | 3日目 |
10,736円 ( 11,810円 ) | 3日目 |
10,974円 ( 12,071円 ) | 3日目 |
11,213円 ( 12,334円 ) | 3日目 |
11,451円 ( 12,596円 ) | 3日目 |
11,690円 ( 12,859円 ) | 3日目 |
9,994円 ( 10,993円 ) | 3日目 |
10,194円 ( 11,213円 ) | 3日目 |
10,394円 ( 11,433円 ) | 3日目 |
10,594円 ( 11,653円 ) | 3日目 |
10,794円 ( 11,873円 ) | 3日目 |
10,994円 ( 12,093円 ) | 3日目 |
11,194円 ( 12,313円 ) | 3日目 |
11,394円 ( 12,533円 ) | 3日目 |
11,593円 ( 12,752円 ) | 3日目 |
11,793円 ( 12,972円 ) | 3日目 |
11,993円 ( 13,192円 ) | 3日目 |
詳細情報
基本情報
【特長】
・CEマーキング 動力・コントロールケーブル
・EN50525-2-51（VDE0285-525-2-51）準拠
・細いケーブル直径による省スペース設置
・4kV試験電圧のため、高電気性能を発揮
・短くねじれた導体層により高い柔軟性を発揮
・IEC 60332-1-2準拠の難燃性
・良好な耐化学性
・公称電圧：300/500V（U0/U）
・撚線：裸銅線 細撚線（IEC60228 Class5）
・温度範囲：固定時-40℃～+80℃/一時可動時-5℃～+70℃
・絶縁体：PVC絶縁LAPP P8/1
・シース：PVCコンパウンド（RAL7001相当）
【用途】
・各種産業機械・工作機械・プラント・空調設備など
・中程度の機械的負荷にさらされている乾燥した、または湿気のある部屋
・固定設置、引張荷重のない自由かつ非継続的な反復運動における不規則な屈曲向け
ご注意
- 緑/黄の場合、製造ロットにより、緑/黄の配色比率が変わります。 現状は黄色が50%以上を占めている場合が多いです。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

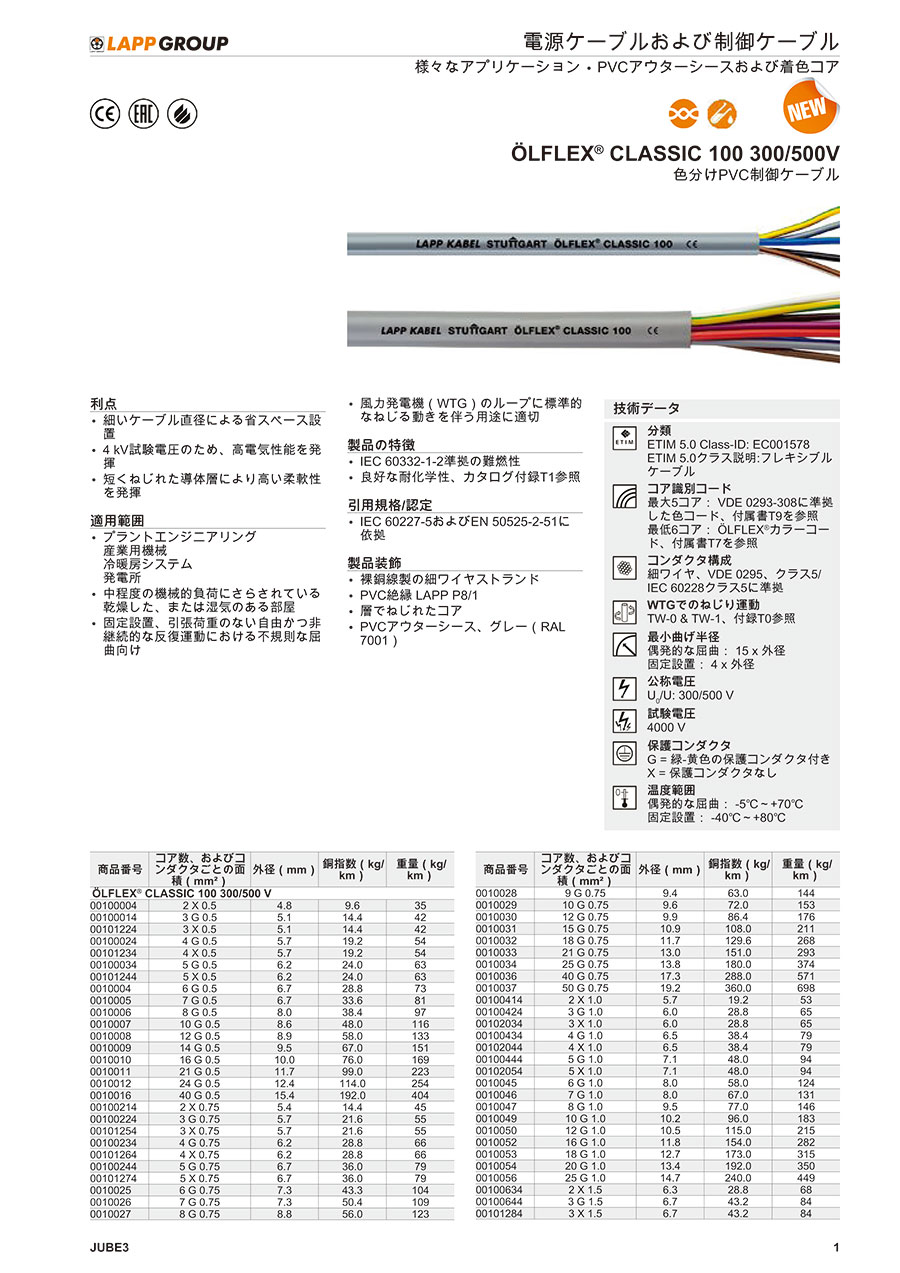

カタログ
