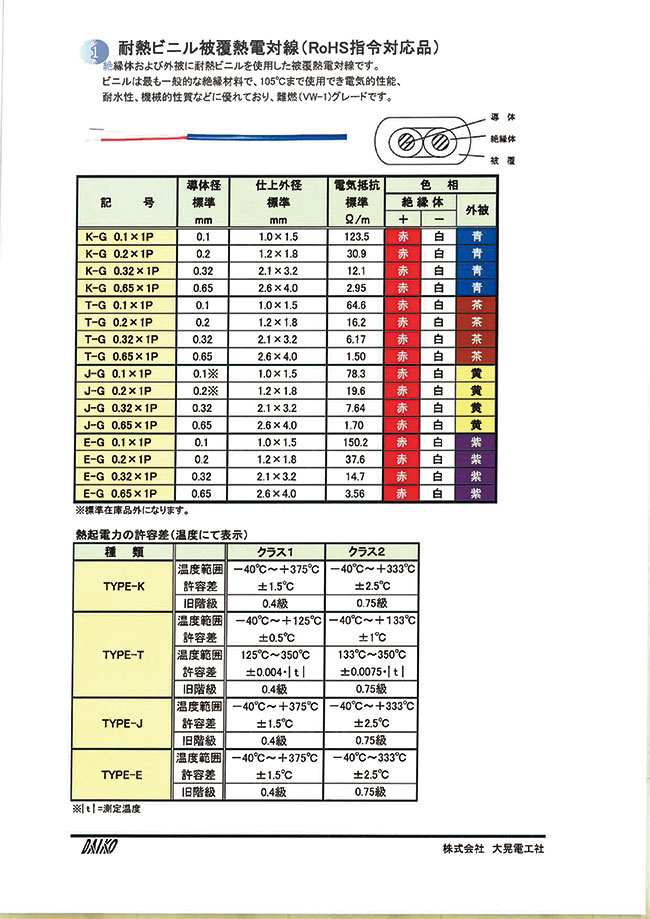

記号	導体径標準 mm	仕上外径標準 mm	電気抵抗標準 Ω/m	色相			許容差
				絶縁体		外被
				＋	−	外被
K-G 0.1×1P	0.1	1.0×1.5	123.5	赤	白	青	クラス1
K-G 0.2×1P	0.2	1.2×1.8	30.9	赤	白	青
K-G 0.32×1P	0.32	2.1×3.2	12.1	赤	白	青
K-G 0.65×1P	0.65	2.6×4.0	2.95	赤	白	青
T-G 0.1×1P	0.1	1.0×1.5	64.6	赤	白	茶
T-G 0.2×1P	0.2	1.2×1.8	16.2	赤	白	茶
T-G 0.32×1P	0.32	2.1×3.2	6.17	赤	白	茶
T-G 0.65×1P	0.65	2.6×4.0	1.50	赤	白	茶
J-G 0.2×1P	0.2※	1.2×1.8	19.6	赤	白	黄	クラス2
J-G 0.32×1P	0.32	2.1×3.2	7.64	赤	白	黄
J-G 0.65×1P	0.65	2.6×4.0	1.70	赤	白	黄

※ 標準在庫品外になります。

被覆熱電対線では、このほかにも絶縁材料が多数。（フッ素、ガラス、セラミックなど）

熱起電力の許容差（温度にて表示）

種類		クラス1	クラス2
TYPE-K	温度範囲許容差	−40℃～＋375℃ ±1.5℃	−40℃～＋333℃ ±2.5℃
TYPE-K	旧階級	0.4級	0.75級
TYPE-T	温度範囲許容差	−40℃～＋125℃ ±0.5℃	−40℃～＋133℃ ±1℃
	温度範囲許容差	125℃～350℃ ±0.004・\| t \|	133℃～350℃ ±0.0075・\| t \|
	旧階級	0.4級	0.75級
TYPE-J	温度範囲許容差	−40℃～＋375℃ ±1.5℃	−40℃～＋333℃ ±2.5℃
TYPE-J	旧階級	0.4級	0.75級

※ | t | =測定温度

開発秘話

別途、社内で取得しておりますUL電線で使用するビニル材（105℃難燃）を熱電対線の被覆材料として採用しました。
これによって使用温度範囲も広がり幅広い環境下でのご使用が可能となりました。

商品TOP

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

熱電対種類
- K
- J
- T
シース(外皮)色・絶縁色(+)(-）
- 青・赤(+)白(-)
- 茶・赤(+)白(-)
- 黄・赤(+)白(-)
仕上り外径(mm)
- 1.2ｘ1.8
- 2.1ｘ3.2
- 2.6ｘ4.0
- 1.0ｘ1.5
シース(外被)色
- 茶
- 青
- 黄
全長(m)
- 10
- 20
- 30
- 40
- 50
- 60
- 70
- 80
- 90
- 100
導体径(mm)
- 0.2
- 0.32
- 0.65
- 0.1
出荷日
すべて
5日以内

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

熱電対種類

シース(外皮)色・絶縁色(+)(-）

仕上り外径

(mm)

シース(外被)色

全長

(m)

導体径

(mm)

最小発注数量

J	黄・赤(+)白(-)	2.1ｘ3.2	黄	20	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	30	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	40	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	50	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	60	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	70	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	80	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	90	0.32	1個
J	黄・赤(+)白(-)	2.1ｘ3.2	黄	100	0.32	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	20	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	30	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	40	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	50	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	60	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	70	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	80	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	90	0.65	1個
J	黄・赤(+)白(-)	2.6ｘ4.0	黄	10	0.65	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	20	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	30	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	40	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	50	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	60	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	70	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	80	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	90	0.2	1個
K	青・赤(+)白(-)	1.2ｘ1.8	青	100	0.2	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	20	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	30	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	40	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	50	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	60	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	70	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	80	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	90	0.32	1個
K	青・赤(+)白(-)	2.1ｘ3.2	青	100	0.32	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	20	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	30	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	40	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	50	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	60	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	70	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	80	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	90	0.65	1個
K	青・赤(+)白(-)	2.6ｘ4.0	青	100	0.65	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	20	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	30	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	40	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	50	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	60	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	70	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	80	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	90	0.2	1個
T	茶・赤(+)白(-)	1.2ｘ1.8	茶	100	0.2	1個
T	茶・赤(+)白(-)	2.1ｘ3.2	茶	20	0.32	1個
T	茶・赤(+)白(-)	2.1ｘ3.2	茶	30	0.32	1個
T	茶・赤(+)白(-)	2.1ｘ3.2	茶	40	0.32	1個
T	茶・赤(+)白(-)	2.1ｘ3.2	茶	50	0.32	1個
T	茶・赤(+)白(-)	2.1ｘ3.2	茶	60	0.32	1個
T	茶・赤(+)白(-)	2.1ｘ3.2	茶	70	0.32	1個

通常単価(税別) (税込単価)	通常出荷日

5,160円 ( 5,676円 )	5日目
7,740円 ( 8,514円 )	5日目
10,320円 ( 11,352円 )	5日目
9,923円 ( 10,915円 )	5日目
11,261円 ( 12,387円 )	5日目
13,139円 ( 14,453円 )	5日目
15,016円 ( 16,518円 )	5日目
16,892円 ( 18,581円 )	5日目
13,571円 ( 14,928円 )	5日目
5,692円 ( 6,261円 )	5日目
8,538円 ( 9,392円 )	5日目
11,384円 ( 12,522円 )	5日目
13,603円 ( 14,963円 )	5日目
15,441円 ( 16,985円 )	5日目
18,015円 ( 19,817円 )	5日目
20,589円 ( 22,648円 )	5日目
23,161円 ( 25,477円 )	5日目
21,286円 ( 23,415円 )	5日目
5,600円 ( 6,160円 )	5日目
8,400円 ( 9,240円 )	5日目
11,200円 ( 12,320円 )	5日目
10,769円 ( 11,846円 )	5日目
12,185円 ( 13,404円 )	5日目
14,215円 ( 15,637円 )	5日目
16,246円 ( 17,871円 )	5日目
18,277円 ( 20,105円 )	5日目
16,000円 ( 17,600円 )	5日目
5,785円 ( 6,364円 )	5日目
8,677円 ( 9,545円 )	5日目
11,569円 ( 12,726円 )	5日目
13,824円 ( 15,206円 )	5日目
15,618円 ( 17,180円 )	5日目
18,221円 ( 20,043円 )	5日目
20,824円 ( 22,906円 )	5日目
23,426円 ( 25,769円 )	5日目
21,572円 ( 23,729円 )	5日目
7,046円 ( 7,751円 )	5日目
10,569円 ( 11,626円 )	5日目
14,092円 ( 15,501円 )	5日目
16,839円 ( 18,523円 )	5日目
19,059円 ( 20,965円 )	5日目
22,236円 ( 24,460円 )	5日目
25,412円 ( 27,953円 )	5日目
28,588円 ( 31,447円 )	5日目
28,000円 ( 30,800円 )	5日目
3,640円 ( 4,004円 )	5日目
5,460円 ( 6,006円 )	5日目
7,280円 ( 8,008円 )	5日目
7,000円 ( 7,700円 )	5日目
7,939円 ( 8,733円 )	5日目
9,261円 ( 10,187円 )	5日目
10,585円 ( 11,644円 )	5日目
11,908円 ( 13,099円 )	5日目
10,429円 ( 11,472円 )	5日目
3,320円 ( 3,652円 )	5日目
4,980円 ( 5,478円 )	5日目
6,640円 ( 7,304円 )	5日目
6,384円 ( 7,022円 )	5日目
7,292円 ( 8,021円 )	5日目
8,508円 ( 9,359円 )	5日目

基本情報

導体構成が単線でビニルで絶縁された被覆熱電対線。
【特長】
・絶縁体および外被に耐熱ビニルを使用した被覆熱電対。
・105℃耐熱、及びVW-1適合の難燃性ビニルを標準品としている。
・電気的性能、耐水性、機械的性質などに優れている。
・K-Gタイプはクラス1適合品。
【用途】
・周囲温度105℃以下の環境下における工業製品などの温度測定や温度制御に。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

被覆熱電対線 J/K/T-G ビニル平型シリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

試験用

満足度：5.02022/11/10

この商品は自社で製品につないで、試験用として使用しました。この商品につきましては以前から同じものを使用していましたので、...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qそのまま計器に接続して使用したいのですが、コネクター付けや端末の加工などは可能でしょうか？

お客様のご要望に合わせての加工など対応可能です。ご希望の加工内容をご提示ください。
