ＭＯＸＡ

2ポートイーサネットスイッチAアナログ搭載 IOLOGIKEシリーズ

2ポートイーサネットスイッチAアナログ搭載 IOLOGIKEシリーズ
  • 一部SALE 2025/12/26まで
  • 当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
34,000円～45,000円特別価格
税込単価
37,400円～49,500円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

RS-485シリアル・リモートI／O（6／8／12／16デジタル）

ＭＯＸＡ

RS-485シリアル・リモートI／O（6／8／12／16デジタル）
0
通常価格(税別)： 24,400円 (税込価格：26,840円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

2ポートイーサネットスイッチ・リモートイーサネットI/O

ＭＯＸＡ

2ポートイーサネットスイッチ・リモートイーサネットI/O
0
通常価格(税別)： 25,000円 (税込価格：27,500円)

通常出荷日：在庫品1日目

マルチプロトコル2ポートイーサネットIOデータコンバータの収集設備。【特長】・...

詳細情報を確認する
  • 変換前通信方式
    イーサネット
  • 代表規格
    CE / UL / CUL
  • 寸法 縦 (mm)
    124
  • 寸法 横 (mm)
    28
  • 寸法 奥行き (mm)
    84
  • 商品タイプ
    イーサーネットスイッチ

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
    数量：

    商品情報

    高精度な類似資料収集のデータコンバータ

    デイジー・チェーン・イーサネットI／O接続

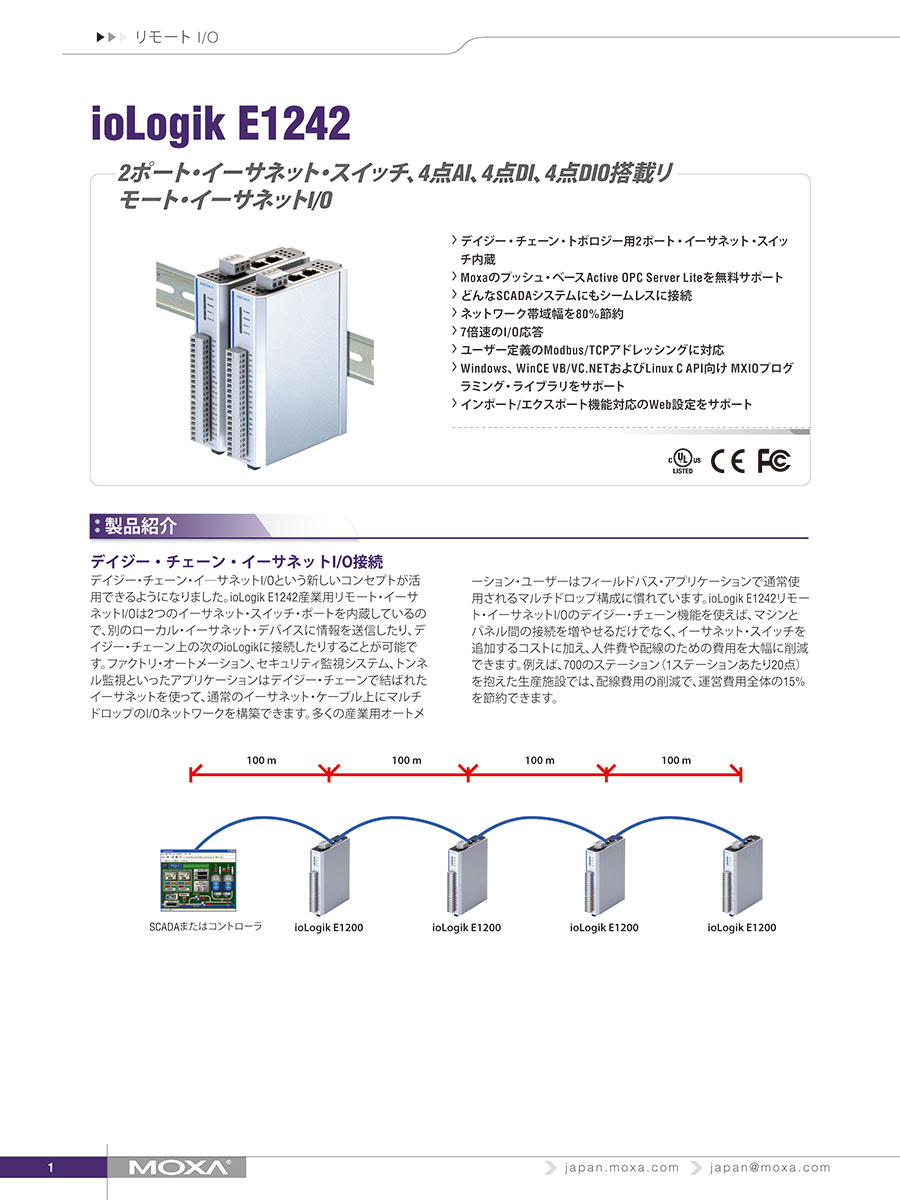

    デイジー・チェーン・イーサネットI／O接続

    デイジー・チェーン・イ―サネットI／Oという新しいコンセプトが活用できるようになった。
    ioLogik E1242産業用リモート・イーサネットI／Oは2つのイーサネット・スイッチ・ポートを内蔵しているので、別のローカル・イーサネット・デバイスに情報を送信したり、デイジー・チェーン上の次のioLogikに接続したりすることが可能。
    ファクトリ・オートメーション、セキュリティ監視システム、トンネル監視といったアプリケーションはデイジー・チェーンで結ばれたイーサネットを使って、通常のイーサネット・ケーブル上にマルチドロップのI／Oネットワークを構築可能。
    多くの産業用オートメーション・ユーザーはフィールドバス・アプリケーションで通常使用されるマルチドロップ構成に慣れている。
    ioLogik E1242リモート・イーサネットI／Oのデイジー・チェーン機能を使えば、マシンとパネル間の接続を増やせるだけでなく、イーサネット・スイッチを追加するコストに加え、人件費や配線のための費用を大幅に削減可能。例えば、700のステーション（1ステーションあたり20点）を抱えた生産施設では、配線費用の削減で、運営費用全体の15%を節約できる。

    ioLogik E1242の寸法と仕様について

    前面図

    前面図

    側面図

    側面図

    背面図

    背面図

    上面図／底面図

    上面図／底面図

    <仕様>
    LAN
    イーサネット：2×10／100 Mbpsスイッチ・ポート、RJ45
    保護：1.5 KV磁気絶縁
    プロトコル：Modbus／TCP、TCP／IP、UDP、DHCP、Bootp、HTTP

    アナログ出力
    種類：差動入力
    分解能：16 bits
    I／Oモード：電圧／電流
    入力範囲：0～10 VDC、4～20 mA
    精度 ：±0.1% FSR @ 25℃、±0.3% FSR @ －10 および 60℃
    サンプリング・レート（全チャンネル）： 12 サンプル/秒
    入力インピーダンス：10MΩ（最小）
    電流入力用内蔵抵抗 ：120 Ω

    デジタル入力
    センサー・タイプ：NPN、PNP、ドライ・コンタクト
    I／Oモード：DIまたはイベント・カウンタ
    ドライ・コンタクト：・論理 0：GNDにショート／・論理 1：オープン
    ウェット・コンタクト ：・論理 0:0～3VDC／・ 論理 1：10～ 30VDC（DI COM～DI）
    絶縁：3K VDCまたは2K Vrms
    カウンタ／周波数：250 Hz、パワー・オフ保存

    デジタル出力
    I／Oモード：DOまたはパルス出力
    パルス波幅／周波数：1 ms/500 Hz
    過電圧保護：45VDC
    過電流制限：600mA／チャンネル
    過熱シャットダウン：175℃ （通常）、150℃ （最小）
    出力電流定格：最大200 mA／チャンネル
    絶縁：3K VDCまたは2K Vrms

    電源要件
    電源入力：24 VDC （公称） 、12～36 VDC
    電力消費：130 mA （通常）@ 24 VDC

    物理特性
    配線：I／Oケーブル （最大14 AWG）
    寸法：27.8×124×84mm
    重量：200g以下

    環境制限
    稼動時温度：-10～+60℃
    保存時温度：-40～+85℃
    環境相対湿度：5～95%（結露なきこと）

    対応認証
    EMI：FCC Part 15、CISPR（EN55022）class A
    EMS：IEC 61000-4、IEC61000-6
    安全規格：UL508
    衝撃：IEC 60068-2-27
    自由落下：IEC 60068-2-32
    振動：IEC 60068-2-6

    開発秘話



    MOXARemoteIOシリーズは伝統的なOT（運用技術）を提供するだけではなく、Modbus／EtherNet／IPも使えます。
    IIoT（産業インタネット事情）の傾向で、たくさんITは工業現場のIOデーターを収集したい希望が増えてきました。
    それに対して、MOXARetmoteIOに大量なR&D資源を投入し、RemoteIOの基礎にいろんなITの方がよく使用するプロトコルを追加しました。
    例えば、SNMP／SNMPtrap／RESTfulAPIなど。
    したがって、多種プロトコル機能が付き、且つ厳しい環境で対応するRemtoeIOが誕生されました。
    MOXARemoteIOは市場では一つ特別な存在となっています。

    型番リスト

    表示件数
  • 1
    • 型番
    IOLOGIKE1240
    IOLOGIKE1241
    IOLOGIKE1242
    関連

    動作温度範囲

    (℃)

    入力/出力

    (チャンネル)

    入力タイプ

    I/Oモード（入力）

    出力タイプ

    入力電流

    (A)

    		RoHS?最小発注数量

    データシート

    -10～60
    アナログ入力：8
    差動入力/分解能：16bit
    電圧/電流
    -
    121mA(DC24V)
    10
    1個

    データシート

    -10～60
    アナログ出力：4
    -
    -
    分解能：12bit
    194mA(DC24V)
    10
    1個

    データシート

    -10～60
    アナログ入力：4/デジタル入力：4
    差動入力(アナログ)、センサー：NPN or PNP、ドライコンタクト(デジタル)
    電圧/電流(アナログ)、DI or イベントカウンタ(デジタル)
    -
    139mA(DC24V)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,000円
    ( 37,400円 )
    在庫品1日目当日出荷可能
    45,000円35,158円
    ( 38,674円 )
    在庫品1日目当日出荷可能
    38,000円
    ( 41,800円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    マルチプロトコル2ポートイーサネットIOデータコンバータの収集設備。
    【特長】
    ・高精度な類似資料収集でアナログ入力の解析度は16ビットで12ビットよりデーター収集の精度は高い。
    ・簡単なスケーリング機能でAIデーターを解読できるデーターを転換できる。
    ・超厳しい環境へ対応で、設備のストップの心配がない。
    ・外部は高温100℃以上対応のPCプラスチック材料を採用、内部は効率高い、低温なARMCPUを採用している。
    【用途】
    ・工場自動化設備、遠隔設備のモニタリング、高度交通システム等に利用可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    2ポートイーサネットスイッチAアナログ搭載 IOLOGIKEシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QどのようにRemoteIOで収集したデーターを読み取れますか？
    A
    E1200はいろんなプロトコルを対応します。ModbusTCP/EtherNet/IP/SNMP(mib.)/SNMPtrap/ActiveOPCtag/RESTfulAPIで読み取れます。
    Q設備は複数のリンクと同時に異なるプロトコルを対応しますか？
    A
    できます。設備は複数のリンクと同時に異なるプロトコルを使用することができます。例えば、工場で新しいIOデーターが追加された場合、Modbus/Ethernet/IPでPLCへ提供：MES/ERPシステムはRESTFulAPI/SNMPで同じIOデーターを読み取れます。
