ＭＯＸＡ

2ポート RS-232C／422／485 シリアルデバイス・サーバ

Name: 2ポート RS-232C／422／485 シリアルデバイス・サーバ
Brand: ＭＯＸＡ
SKU: 222005620740
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 24,000円～26,000円

税込単価: 26,400円～28,600円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＭＯＸＡ

MOXA商品専用DINレールマウントキット

通常価格(税別)： 1,200円 (税込価格：1,320円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＭＯＸＡ

1ポート RS-232C／422／485 シリアルデバイスサーバ

4.3

通常価格(税別)： 18,000円 (税込価格：19,800円)

通常出荷日：在庫品1日目

現場での設置要求を対応可能なデータコンバータ。【特長】・簡単、速い、3ステップ...

詳細情報を確認する

代表規格
CE / UL / CUL
寸法縦 (mm)
100
寸法横 (mm)
90
寸法奥行き (mm)
22
動作温度範囲 (℃)
0～55
商品タイプ
シリアルデバイスサーバ
シリアルポート数 (ポート)
2
ボーレート (bps)
110～230.4k

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

接続だけでシリアルポートからイーサネットへ切り替え可能なデータコンバータ

2ポート RS-232C シリアルデバイス・サーバ

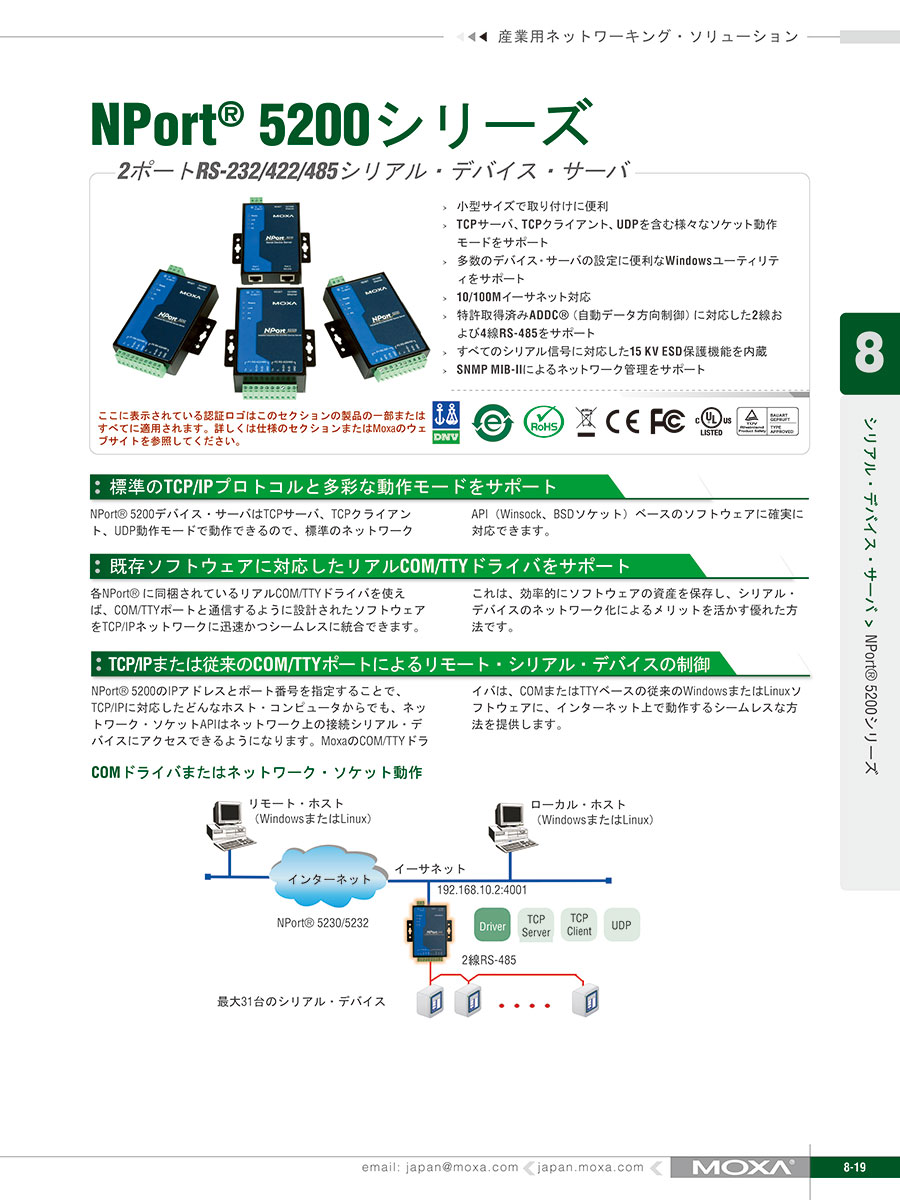

NPort 5210シリーズのシリアル・デバイス・サーバは、工業用シリアルデバイスがインターネットに簡単に接続できるように設計されている。
NPort 5210デバイスサーバーはサイズがコンパクトであるため、PLC、メータ、センサなどのRS-232CシリアルデバイスをIPベースのイーサネットLANに接続するための最高の選択となっており、これによりローカルLANやインターネット上のシリアルデバイスにアクセスすることができる。

2ポート RS-422／485、RS-232C シリアルデバイス・サーバ
NPort 5230シリーズのシリアル・デバイス・サーバは、工業用シリアルデバイスがインターネットに簡単に接続できるように設計されている。
NPort 5230デバイス・サーバはサイズがコンパクトであるため、PLC、メータ、センサなどのRS-422／485シリアルデバイスをIPベースのイーサネットLANに接続するための最高の選択となっており、これによりローカルLANやインターネット上のシリアルデバイスにアクセスすることができる。

2ポート RS-232C／422／485 シリアルデバイス・サーバの仕様について

NPort 5210	2ポート・シリアル・デバイス・サーバ 1 RS-232Cポート、動作温度 0～55℃
同梱品	・シリアル・デバイス・サーバ（本体）・クイックインストールガイド・ CD-ROM（マニュアル&ソフトウェア）・パワージャック（AC電源接続用）（本体の電源用端子台とACアダプタを接続する部品） ※単品販売はありません。
関連部品（別売り）	・推奨ACアダプタ・DINレールマウントキット（35mm）	UNI318-1215-PL03B DK-35A

NPort 5230	2ポート・シリアル・デバイス・サーバ 1 RS-422／485ポート、1 RS-232Cポート、動作温度0～55℃
同梱品	・シリアル・デバイス・サーバ（本体）・クイックインストールガイド・ CD-ROM（マニュアル&ソフトウェア）・パワージャック（AC電源接続用）（本体の電源用端子台とACアダプタを接続する部品） ※単品販売はありません。
関連部品（別売り）	・推奨ACアダプタ・DINレールマウントキット（35mm）	UNI318-1215-PL03B DK-35A

2ポート RS-232C シリアルデバイス・サーバの仕様（NPort5210）

LAN
ポート数	1
イーサネット	10／100Mbps
コネクタ	RJ45 8ピン
磁気アイソレーションプロテクション	ビルトイン 1.5KV
シリアルインターフェイス
標準シリアルポート	RS-232C
ポート数	2
コネクタ	RJ45（8ピン）
シリアルライン・プロテクション	15KV ESD（全信号ラインサポート）
シリアル通信パラメータ
パリティ	なし、偶数、奇数、スペース、マーク
データビット	5、6、7、8
ストップビット	1、1.5、2
フローコントロール	RTS／CTS（RS-232Cのみ）、XON／XOFF
速度	110bps～230.4Kbps
シリアル信号	RS-232C：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
ソフトウェア機能
プロトコル	ICMP、IP、TCP、UDP、DHCP、BOOTP、Telnet、DNS、SNMP、HTTP、SMTP、SNTP
サポートドライバ	Windows Real COM driver （for Windows 95、98、ME、NT、2000、 XP x86／x64、2003 x86／x64、2008 x86／x64、Vista x86／x64、 7 x86／x64、10、11）、Linux Real TTY driver、Fixed TTY driver （for SCO Unix、 SCO OpenServer、UnixWare 7、UnixWare 2.1、 SVR 4.2、QNX 4.25、QNX 6、Solaris 10、FreeBSD 、AIX 5.x 、 HP-UX 11i）
コンフィギュレーション	Webブラウザ、シリアル／Telnetコンソール、またはWindowsユーティリティ

メカニカル
ケース	アルミニウム（1mm）
重さ	320g
サイズ	90.2×100.4×22mm（取付金具付）
サイズ	67.0×100.4×22mm（取付金具なし）
環境
動作温度	0～55℃
動作湿度	5～95% RH
保管温度	-20～+85℃
電源
入力電圧	12～48VDC
消費電力	350mA@12V（最大）
電源ラインプロテクタ	1KV バースト（EN61000-4-4：EFT／B）、 0.5KV サージ（EN61000-4-5）
適合規格
EMC	CE（EN55022 Class A, EN55024）、 FCC Part 15 Subpart B Class A
安全	UL（UL60950-1）、CUL、TUV（EN60950-1）
医療	EN60601-1-2 Class B、EN55011
海上	DNV
信頼性
アラートツール	ビルトインブザー、RTC（Real Time Clock）
自動リブートトリガ	ビルトインWDT（ウオッチドッグタイマ）
MTBF	134,850時間
保証
保証期間	5年

2ポート RS-422/485、RS-232C シリアルデバイス・サーバの仕様（NPort5230）

LAN
ポート数	1
イーサネット	10／100Mbps
コネクタ	RJ45
磁気アイソレーションプロテクション	ビルトイン 1.5KV
シリアルインターフェイス
標準シリアルポート	NPort 5230：1 RS-232ポート、1 RS-422／485ポート
ポート数	2
コネクタ	ターミナルブロック
シリアルライン・プロテクション	15KV ESD（全信号ラインサポート）
シリアル通信パラメータ
パリティ	なし、偶数、奇数、スペース、マーク
データビット	5、6、7、8
ストップビット	1、1.5、2
フローコントロール	RTS／CTS（RS-232Cのみ）、XON／XOFF
速度	110bps～230.4Kbps
シリアル信号
RS-232C	TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422	Tx、x-、Rx+、Rx-、GND
4線式 RS-485	Tx+、Tx-、Rx+、Rx-、GND
2線式 RS-485	Data+、Data-、GND
ソフトウェア機能
プロトコル	ICMP、IP、TCP、UDP、DHCP、BOOTP、Telnet、DNS、SNMP、HTTP、SMTP、SNTP
サポートドライバ	Windows Real COM driver （for Windows 95、98、ME、NT、2000、 XP x86／x64、2003 x86／x64、2008 x86／x64、Vista x86／x64、 7 x86／x64、10、11）、Linux Real TTY driver、Fixed TTY driver （for SCO Unix、 SCO OpenServer、UnixWare 7、UnixWare 2.1、 SVR 4.2、QNX 4.25、QNX 6、Solaris 10、FreeBSD 、AIX 5.x 、 HP-UX 11i）
コンフィギュレーション	Webブラウザ、シリアルコンソール（NPort 5210／5230）、 Telnetコンソール、またはWindowsユーティリティ（NPort 5210／5230）

メカニカル
ケース	IP30 プロテクション、アルミニウム（1mm）
重さ	NPort 5230：340g
サイズ	90.2×100.4×22mm（取付金具付） 67.0×100.4×22mm（取付金具なし）
環境
動作温度	0～55℃
動作湿度	5～95% RH
保管温度	-20～+85℃
電源
入力電圧	12～48VDC
消費電力	347.1mA@12V（最大）
電源ラインプロテクタ	1KV バースト（EN61000-4-4： EFT／B）、 0.5KV サージ（EN61000-4-5）
適合規格
EMC	CE（EN55022 Class A, EN55024）、 FCC Part 15 Subpart B Class A
安全	UL（UL60950-1）、CUL、TUV（EN60950-1）
医療	EN60601-1-2 Class B、EN55011
海上	DNV
信頼性
アラートツール	ビルトインブザー、RTC（Real Time Clock）
自動リブートトリガ	ビルトインWDT（ウオッチドッグタイマ）
MTBF	106,955時間
保証
保証期間	5年

シリアルデバイス・サーバの特長について

DINレールの設置例

TCP／IPまたは伝統的なCOM／TTYによるリモートのシリアルデバイスをコントロール
NPortシリーズのIPアドレスおよびポート番号の指定により、TCP／IPをサポートするいかなるホストコンピュータからネットワークソケットAPIによりシリアルデバイスを接続できる。自動化ソフトウェアがWindows／Linux環境でCOM／TTYに基づいている場合、MoxaのCOM／TTYドライバはレガシーソフトウェアをインターネットを通してシームレスに動作をさせることができる。

標準のTCP／IPインターフェイスと多目的オペレーションモード
NPort 5210・NPort 5230シリアル・デバイス・サーバは TCPサーバ、TCPクライアント、UDPを提供して、標準のネットワークAPI（Winsock、BSDソケット）を使用するネットワークソフトウェアの互換性を確実にしている。
既存のソフトウェア用のリアルCOM／TTYドライバ
NPortのリアルCOM／TTYドライバがあれば、COM／TTYポートで動作するソフトウェアはTCP／IPネットワーク上で瞬時に使用できる。このすばらしい機能によりお使いのソフトウェアへの投資は守り、シリアルデバイスをネットワーク接続する恩恵を受けることができる。
簡単なインストールと設定
NPort 5210・NPort 5230シリアル・デバイス・サーバは、Webブラウザコンソールを通して自動IPコンフィグレーション･プロトコル（DHCP、BootP）と手動コンフィグレーションをサポートししており、どちらの方法も簡単で効率的なインストールが確実に行える。また、NPort 5210・NPort 5230のWindowsユーティリティを使えば、全てのシステムパラメータを他のデバイスサーバに格納したりコピーできるため、インストール作業はかつてないほど楽なものとなる。

開発秘話

1.CPU及びUARTのメイン技術はMoxa自社開発したチップを搭載し、長期供給が可能であり、外注の制限がございません。
2.Moxaはシリアル方面で30年以上の技術があり、豊富な経験を使って製品の品質の安定性を高め、高い競争力を高めています。
産業レベルの高品質なシリアルコンバータを提供するのを目標として、2025年まで製品を継続に提供するのを保障し、お客様に信頼できるシリアルパートナーになるように努めます。
3.ソフトの設計で、いろんなシステムに対応できるドライバーを開発し、早期のWindows98から最新のWindows10まで対応して、ユーザーの現場環境へ柔軟に対応できます。
4.現場での設置や故障の際に気づきやすいためにLEDライトの表示を設計しています。

型番リスト

表示件数

型番

NPORT5210

NPORT5230

変換前通信方式	RoHS?	最小発注数量

[シリアル] RS-232	10	1個
[シリアル] RS-232/422/485	10	1個

通常単価(税別) (税込単価)	通常出荷日

26,000円 ( 28,600円 )	在庫品1日目当日出荷可能
24,000円 ( 26,400円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

現場での設置要求を対応可能なデータコンバータ。
【特長】
・簡単、速い、3ステップで設置可能。
・完全なWindows（マイクロソフトWHQL認証）とLinuxを対応。
・据え置き或いはDINレールの設置ができいろんなDB9／RJ45／端子のコネクタを用意。
・LEDライトで表示され、現場での設置と故障を気づきやすい。
・接続だけでシリアルポートからイーサネットへ切り替え可能。
【用途】
・監視モニタシステムの周辺機器に接続例えば、カメラ、コントローラーなどに最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

ＭＯＸＡ
1ポート RS-232C／422／485 シリアルデバイスサーバ
イーサネットとシリアル通信（RS-232／422／485）1ポートを接続します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2ポート RS-232C／422／485 シリアルデバイス・サーバのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

オートサンプラーに使用

満足度：4.02022/05/02

通常の仕入先から購入すると￥５，０００近く高く、ミスミも念のため確認しておいてよかったです。値段の高いイメージがあります...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QNPort5000はどのAPI(アプリケーションプログラムインタフェース)をサポートしますか？

提案
どのAPIをNPort5000に使用するにはどの操作モードを使っているによります。２つ選択肢があります:

1)RealCOMmode:

RealCOMmodeはC/C++、VB、とデルファイプログラミング言語をサポート,MoxaのPCommシリーズの通信ライブラリーを使っています。
詳細情報はMOXAPCommLite版(MoxaのWEBサイトから入手可能)をインストールし、ソフトウェアより下記のような場所にインストールしてください。
C:\ProgramFiles\PCommLt12\Lib

2)TCPServermode:

TCPServermodeはC/C++、VB、とデルファイプログラミング言語をサポート,IPSerialライブラリーをつかっています。
詳細はインストール先のライブラリーを確認ください。
C:\ProgramFiles\NPortAdminSuite\IPSeria

Qパスワードを教えてください。

FirmWareバージョンアップによって、パスワードが確認されることになります。パスワードは「moxa」（小文字）でございます。
