ＭＯＸＡ

4ポート RS-232C／422／485 USB-シリアルコンバータ

4ポート RS-232C／422／485 USB-シリアルコンバータ UPORT1410
  • 変換前通信方式
    USB
  • 代表規格
    CE / UL / CUL
  • 寸法 縦 (mm)
    30
  • 寸法 横 (mm)
    204
  • 寸法 奥行き (mm)
    125
  • 動作温度範囲 (℃)
    0～55
  • 商品タイプ
    USB to シリアル
  • ボーレート (bps)
    50～921.6k
  • 通信規格
    USB 1.1/2.0（コネクタ：USBタイプB)
  • 入力電圧 (V)
    DC12～48
  • 電源接続
    電源ジャック
  • 機能
    フロー制御(RTS/CTS, XON/XOFF)
  • 設置
    DINレールマウント / ウォールマウント

【ディージット】
探しまわる購買は
もうおしまい

型番:

UPORT1410
解除
    数量：
    －閉じる

    UPORT1410の仕様・寸法情報

    変換前通信方式
    USB
    変換後通信方式
    [シリアル] RS-232
    代表規格
    CE / UL / CUL
    寸法 縦(mm)
    30
    寸法 横(mm)
    204
    寸法 奥行き(mm)
    125
    動作温度範囲(℃)
    0～55
    商品タイプ
    USB to シリアル
    ボーレート(bps)
    50～921.6k
    通信規格
    USB 1.1/2.0（コネクタ：USBタイプB)
    入力電圧(V)
    DC12～48
    入力電流(A)
    180mA(DC12V)
    電源接続
    電源ジャック
    機能
    フロー制御(RTS/CTS, XON/XOFF)
    保護機能
    -
    設置
    DINレールマウント / ウォールマウント
    RoHS?
    10
    -
    -

    商品情報

    仕様変更
    在庫限りにて、販売終了となりますので、ご案内申し上げます。

    型番代替品発売予定
    Uport1410UPORT1410-G22024年7月
    Uport1450UPORT1450-G22024年7月
    Uport1450IUPORT1450I-G22024年7月

    変更点：





    保護と妨害防止の高いレベル設計のデータコンバータ

    UPort1400シリーズを使用すると、お使いのノートPCもしくはワークステーションにてUSBポートと最大4つのRS-232C/422/485シリアル周辺機器間の通信を行うことができる。UPort1400シリーズではUSB接続を通して4ポートのWindowsシリアルCOMを使用でき、新旧のRS-232CもしくはRS-422/485機器に互換性がある。

    UPort 1400シリーズを使用すると、お使いのノートPCもしくはワークステーションにてUSBポートと最大4つのRS-232C/422/485シリアル周辺機器間の通信を行うことができる。UPort 1400シリーズではUSB接続を通して4ポートのWindowsシリアルCOMを使用でき、新旧のRS-232CもしくはRS-422/485機器に互換性がある。
    このプラグ&プレイのUSBソリューションはモバイル、計装およびPOS用途に最適。

    シンプルかつ手間いらずのシリアルポート拡張
    USBのプラグ&プレイにより、IRQ、DMAもしくはI/Oアドレスなどのリソースが不要で容易なシリアルポート拡張ができる。
    シャーシを開けたりシステムの電源を落としたりする必要がないので、セットアップのための時間およびコストを削減。

    USB2.0、128バイト FIFOおよびハードウェア/ソフトウェア フロー制御による最高のパフォーマンス
    MOXAの長年に渡るUSB関連の開発経験を凝縮し、MOXA ARTと呼ばれる新しいトップパフォーマンスCPUチップが開発された。
    UPort 1400シリーズではこのチップを使用し、480Mbps（ハイスピード）のUSB2.0、128バイトFIFO、オンチップハードウェア／ソフトウェア・フロー制御およびバーストデータモードを装備することで、USB⇔シリアルハブの中でも世界最高水準のパフォーマンスを提供。

    4ポート RS-232C/422/485 USB⇔シリアルコンバータの仕様について

    4ポート RS-232C/422/485 USB⇔シリアルコンバータの寸法図

    4ポート RS-232C/422/485 USB⇔シリアルコンバータの寸法図

    Male DB9

    Male DB9

    PINRS-232RS-422/4-wire RS-4852-wire RS-485
    1DCDTxD-（A）－
    2RxDTxD-（B）－
    3TxDRxD+（B）Date+（B）
    4DTRRxD-（A）Date-（A）
    5GNDGNDGND
    6DSR－－
    7RTS－－
    8CTS－－
    UPort 14504ポート RS232C/422/485 USB ⇔ シリアルハブ
    UPort 1450I4ポート RS-232C/422/485 USB ⇔ シリアルハブ
    2KV アイソレーション
    同梱品・USB⇔シリアルハブ×1
    ・クイック・インストール・ガイド
    ・USBケーブル
    ・電源アダプタ
    ・Mini DB9-to-TB×1
    ・CD-ROM（ドキュメントおよびソフトウェア）

    オプション
    Mini DB9F-to-TB:Mini DB9メス⇔ターミナル・ブロック変換アダプタ、マグネット:PCケースへの取り付け用

    UPort 14104ポート RS232C USB ⇔ シリアルハブ
    同梱品・USB⇔シリアルハブ×1
    ・クイック・インストール・ガイド
    ・USBケーブル
    ・CD-ROM（ドキュメントおよびソフトウェア）

    オプション
    Mini DB9F-to-TB:Mini DB9メス⇔ターミナル・ブロック変換アダプタ、マグネット:PCケースへの取り付け用

    USB
    互換USB 1.0, 1.1, 2.0
    コネクタUSBタイプB
    スピード480Mbps（ハイスピード）, 12Mbps（フルスピード）
    シリアルインターフェース
    標準シリアルポートRS-232C/422/485
    ポート数4
    コネクタタイプDB9（オス）
    サージ保護エンベデッド15KV ESDサージプロテクション
    光絶縁2KV （UPort 1450Iのみ）
    シリアル通信パラメータ
    データビット5, 6, 7, 8
    ストップビット1, 1.5, 2
    パリティNone, 偶数, 奇数, スペース, マーク
    フロー制御RTS/CTS, XON/XOFF
    ボーレート50bps ～ 921.6Kbps
    I/Oアドレス / IRQアドレスBIOSにより割当て
    FIFO128バイト
    シリアル信号
    RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
    RS-422TxD+（B）, TxD-（A）, RxD+ （B）, RxD-（A）, GND
    4線式 RS-485TxD+（B）, TxD-（A）, RxD+ （B）, RxD-（A）, GND
    2線式 RS-485Data+（B）, Data-（A）, GND
    ドライバサポート
    対応OSWindows （2000, XP x86/x64, 2003 x86/x64, Vista x86/x64, 2008 x86/x64, 7 x86/x64, 10, 11）, WinCE 5.0/6.0, Linux 2.6.x x86/x64
    メカニカル
    ケースIP30保護, SECC シートメタル（1mm）
    重さ製品のみ ： 720gパッケージ ： 1345g
    サイズ204×30×125mm
    環境
    動作温度0 ～ 55℃
    保存温度-20 ～ 75℃
    動作湿度5 ～ 95% RH

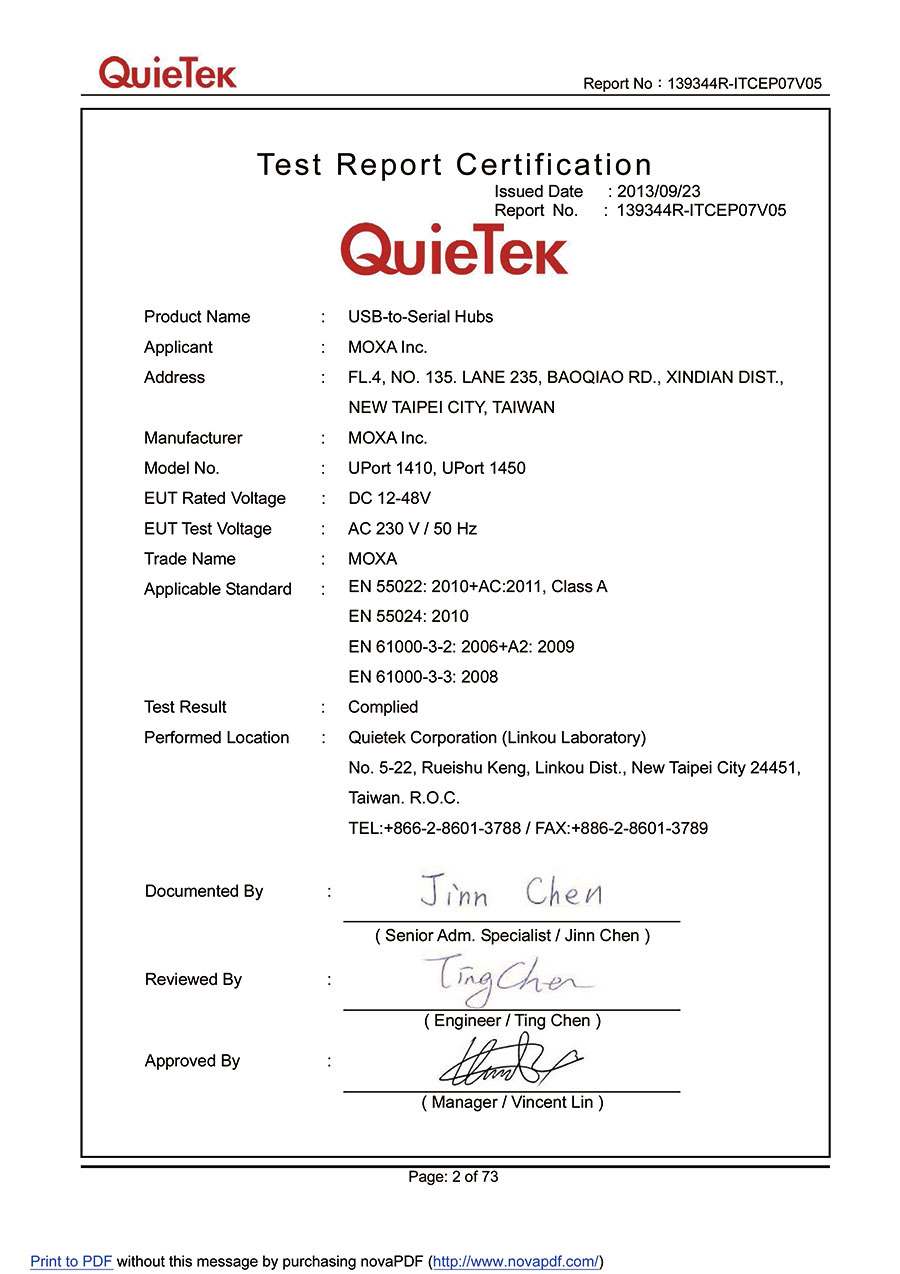

    認証EN55022 Class A, EN55024, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, FCC Part 15 Class A, UL, CUL, TüV
    電源
    入力電源12 ～ 48 VDC
    消費電力UportTM1450 ： 260mA @12VDC
    UPortTM1450I： 360mA @12VDC
    保証
    保証期間5年

    UPort 1450、UPort 1450Iの仕様

    USB
    互換USB 1.1, 2.0
    コネクタUSBタイプB
    スピードハイスピード（480Mbps）, フルスピード（12Mbps）
    シリアルインターフェース
    標準シリアルポートRS-232C
    ポート数4
    コネクタタイプDB9（オス）
    サージ保護エンベデッド15KV ESDプロテクション
    シリアル通信パラメータ
    データビット5, 6, 7, 8
    ストップビット1, 1.5, 2
    パリティNone, 偶数, 奇数, スペース, マーク
    フロー制御RTS/CTS, XON/XOFF
    ボーレート50bps ～ 921.6Kbps
    I/O アドレス / IRQ アドレスBIOSにより割当て
    FIFO128バイト
    ドライバサポート
    対応OSWindows （2000, XP x86/x64, 2003 x86/x64, Vista x86/x64, 2008 x86/x64, 7 x86/x64, 10, 11）, WinCE 5.0/6.0, Linux 2.6.x x86/x64
    シリアル信号
    RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
    メカニカル
    ケースIP30保護, SECC シートメタル（1mm）
    重さ製品のみ ： 720g パッケージ ： 1345g
    サイズ204×30×125mm
    環境
    動作温度0 ～ 55℃
    保存温度-20 ～ 75℃
    動作湿度5 ～ 95% RH
    認証EN55022 Class A, EN55024, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, FCC Part 15 Class A, UL, CUL, TüV
    電源
    入力電源12 ～ 48VDC
    消費電力180mA @5VDC（バスパワー）
    保証
    保証期間5年

    UPort 1410の仕様

    この商品の特長について

    • 最大480MbpsのハイスピードUSB2.0サポート
    • シリアル通信スピード最大921.6Kbps
    • 128バイトFIFO､およびオンチップハードウェア、ソフトウェア･フロー制御
    • 15KV ESDサージプロテクション内蔵
    • IP30保護の頑丈なケース
    • 複数PCで共用（再接続）した際にもCOMポートの割当て情報を維持
    • オプションでPCケースに取り付けるためのマグネットアクセサリ
    • ミニDB9メスコネクタでターミナル・ブロックによる簡単配線
    • USBバス電源および外部電源のどちらもサポート

    開発秘話



    より品質安定な製品を提供するために：
    1.設計と材料選定で強度且つ保護レベルが高い設計をしています。
    例えば、USBコネクタを複数回の抜き差しによる劣化やシールドケーブルで妨害設計などで安定な動作を果たしています。
    2.ソフトの設計で、いろんなシステムに対応できるドライバーを開発し、早期のWindows98から最新のWindows10まで対応して、ユーザーの現場環境へ柔軟に対応できます。
    3.現場での設置や故障の際に気づきやすいためにLEDライトの表示を設計しています。

    型番リスト

    表示件数
  • 1
    • 型番
    UPORT1410
    関連

    変換後通信方式

    入力電流

    (A)

    保護機能

    		RoHS?最小発注数量

    データシート

    [シリアル] RS-232
    180mA(DC12V)
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    29,900円
    ( 32,890円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    優れた安定性で簡単に操作できる4ポートUSB→シリアルデータコンバータ。
    【特長】
    ・接続だけでUSB口を4つRS-232或いはRS-232／422／485COMポートへ転換できる。
    ・保護と妨害防止の高いレベル設計によりよい安定なデータ転送を実現。
    ・完全なWindows（マイクロソフトWHQL認証）とLinuxを対応。
    ・LEDライトで表示され、現場での設置と故障を気づきやすい。
    ・据え置き或いはDINレールの設置が可能で現場でのいろんな設置要求を対応。
    ・接続だけですぐにUSB口からRS-232などに転換しシリアルデバイスを使用できる。
    【用途】
    ・Kiosk／POS／ATMの周辺機器接続、監視モニタシステムの周辺機器に接続等に利用可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    4ポート RS-232C／422／485 USB-シリアルコンバータの型番UPORT1410のページです。 型番UPORT1410に関する仕様情報を記載しております。
    4ポート RS-232C／422／485 USB-シリアルコンバータのレビュー
    4平均満足度：4.02件のレビュー
    ユーザー納品
    4
    満足度：4.02018/02/01
    よく使用しているコンバータです。 室内では問題なく使用できています。 工場などの冷暖房がない場所には 弱いようです。 ...もっと読む
    2人が参考にしています。
    アナログ信号をまとめてPCへ取り込む
    4
    満足度：4.02019/11/05
    異なるアナログ出力をまとめてUSBに変換しPCへ取り込めます。 旧来、シリアルポートで取り込んでいましたが、PCにシリア...もっと読む
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    QMOXAのUPortシリーズをWindows2000/XP/2003/7PC/laptopにインストールしたが、マイクロソフトのWindowsにPnPマウスが正常に認識されず、カーソルは画面のあっちこっちにジャンプしています。
    A
    1.とも有効な解決方法はWindowsXP立ち上がるまでシリアルデバイスをOFFしてください。

    2.下記の文書によりマイクロソフトのベースを確認:windows2000でのマウスなどのシリアルデバイスは検出される可能性がある。
    (http://support.microsoft.com/kb/283063/EN-US/)

    3.マイクロソフトは既に有効な解決方法を出しました。追加情報はマイクロソフトのWEBサイトに確認可能です:
    819036OverviewoftheCOMDisableTool(http://support.microsoft.com/kb/819036/EN-US/)
    Q元のCOMポートはCOM1を使用していますが、UPortをCOM1に設定したい場合はどうすればいいですか？
    A
    1.UPortを接続する前に、デバイスマネージャーを開いてください。

    2."Ports(COM&LPT)"ツリーを開いて、COMポートは"CommunicationsPort(COM1)"になっているのを確認できます。

    3.右クリックで"CommunicationsPort(COM1)"を押しプロパティをクリックしてください。

    4.プロパティで"ポート設定PortSettings"をタッブして進めをクリックしてください。

    5.画面の底部に"COMポート番号COMPortNumber"の選択欄があります。COM2を選んで元COMのポートとして使ってください。

    6.okボタンを押してください。

    7.デバイスマネージャーで通常ポートはCOM2を示しています。

    8.UPort1100を接続して、デバイスマネージャーの“ポートPorts(COM&LPT)”でUPort“MoxaUSBSerialPort”はCOM1になっているかを確認ください。

    9.もし“MoxaUSBSerialPort”はCOM1ではない場合、前述の手順のように、MoxaUSBシリーズポートをCOM1に設定してください。ちなみに、右クリックで“MoxaUSBSerialPort(COM#)を開くとプロパティ展開はステップ４、COM1とCOM2の修正はステップ5となります。
