2ポート RS-232C／422／485 USB-シリアルコンバータ

Name: 2ポート RS-232C／422／485 USB-シリアルコンバータ
Brand: ＭＯＸＡ
SKU: UPORT1250
Price: 23100 JPY
Rating: 4 (1 reviews)

2ポート RS-232C／422／485 USB-シリアルコンバータ UPORT1250

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 21,000円

税込単価: 23,100円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＭＯＸＡ

1ポートRS-232／422／485 USB-シリアル・コンバータ

通常価格(税別)： 9,260円 (税込価格：10,186円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＭＯＸＡ

2ポートRS-232/422/485 USB to シリアルコンバータ UPORT1250-G2

通常価格(税別)： 21,000円 (税込価格：23,100円)

通常出荷日：在庫品1日目

優れた安定性で簡単に操作できる2ポートUSB→シリアルデータコンバータ。【特長...

詳細情報を確認する

変換前通信方式
USB
変換後通信方式
RS-232/422/485
代表規格
CE
寸法縦 (mm)
26
寸法横 (mm)
77
寸法奥行き (mm)
111
動作温度範囲 (℃)
0～55
商品タイプ
USB to シリアルコンバータ
シリアルポート数 (ポート)
2
ボーレート (bps)
50～921.6k
通信規格
USB 1.1/2.0（コネクタ：USBタイプB)

型番:

UPORT1250

解除

閲覧中の商品と併せてご検討ください

4・7ポート産業グレード USB ハブ

産業用 IEEE 802.11a/b/g/n無線機＿ワイヤレス AP/ブリッジ/クライアント

－閉じる

UPORT1250の仕様・寸法情報

変換前通信方式

USB

変換後通信方式

[シリアル] RS-232/422/485

代表規格

寸法縦(mm)

寸法横(mm)

寸法奥行き(mm)

111

動作温度範囲(℃)

0～55

商品タイプ

USB to シリアルコンバータ

シリアルポート数(ポート)

ボーレート(bps)

50～921.6k

通信規格

USB 1.1/2.0（コネクタ：USBタイプB)

保護機能

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

接続だけで高速データ転送できるデータコンバータ

インスタントプラグ&プレイ

Uport 1200シリーズは、ノートPCやワークステーションのUSB（ユニバーサルシリアルバス）ポートと、最大2台のRS-232C/422/485のシリアル機器間の通信を可能にする。このプラグ&プレイのUSBソリューションは、携帯端末や計測器、POSなどの用途に最適。

簡単で手間のかからないシリアルポートの拡張
USBプラグ&プレイによりシリアルポートの拡張は簡単。IRQ、DMA、I/Oポートのセットアップやシャーシを開けたり、システムの電源を切る等の必要がないために、セットアップ時間とコストを節約できる。

USB2.0、128バイト FIFOおよびハードウェア／ソフトウェアフロー制御による最高のパフォーマンス
MOXAの長年に渡るUSB関連の開発経験を凝縮しMOXA ARTと呼ばれる新しいトップパフォーマンスCPUチップが開発された。
Uport 1200シリーズではこのチップを使用し、480Mbps（ハイスピード）のUSB 2.0、128バイトFIFO、オンチップハードウェア/ソフトウェア・フロー制御およびバーストデータモードを装備することで、USB⇔シリアルハブの中でも世界最高水準のパフォーマンスを提供する。

2ポート RS-232C/422/485 USB→シリアルコンバータの外形図と仕様

型番：UPort 1250の寸法図（2ポートRS-232C/422/485 USB⇒シリアルハブ）の寸法図

型番：UPort 1250I（2ポート RS232C/422/485 USB ⇔ シリアルハブ光絶縁）の寸法図

ピンアサイン：Male DB9

PIN	RS-232	RS-422/4-wire RS-485	2-wire RS-485
1	DCD	TxD-（A）	－
2	RxD	TxD+（B）	－
3	TxD	RxD+（B）	Data+（B）
4	DTR	RxD-（A）	Data-（A）
5	GMD	GND	GND
6	DSR	－	－
7	RTS	－	－
8	CTS	－	－

UPort 1250	2ポート RS-232C/422/485 USB⇒シリアルハブ
UPort 1250I	2ポート RS-232C/422/485 USB⇔シリアルハブ光絶縁

オプション/Mini DB9F-to-TB：ミニDB9（F）ターミナルブロックアダプタ

USB
準拠	USB 1.1,2.0
コネクタ	USB タイプB
速度	ハイスピード 480Mbps,フルスピード 12Mbps
シリアルインターフェース
標準シリアルポート	RS-232C/422/485
ポート数	2
コネクタタイプ	DB9（オス）
シリアルラインプロテクション
EDSプロテクション	15KV ESD保護回路搭載
光絶縁	2KV（Uport^TM1250Iのみ）
シリアル通信パラメータ
ボーレート	50bps～921.6Kbps
データビット	5, 6, 7, 8
ストップビット	1, 1.5, 2
パリティ	None, 偶数, 奇数, スペース, マーク
フロー制御	RTS/CTS, XON/XOFF
I/Oアドレス/IRQアドレス	BIOSにより割当て
FIFO	128バイト
シリアル信号
RS-232C	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	TxD+（B）, TxD-（A）, RxD+（B）, RxD-（A）, GND
4線式 RS-485	TxD+（B）, TxD-（A）, RxD+（B）, RxD-（A）, GND
2線式 RS-485	Data+（B）, Data-（A）,GND
ドライバサポート
対応OS	Windows（2000, XP x86/x64, 2003 x86/x64, Vista x86/x64, 2008 x86/x64, 7 x86/x64, 10, 11）,WinCE 5.0/6.0
メカニカル
ケース	IP30保護,SECCシートメタル（1mm）
重さ	製品のみ：180g パッケージ：660g
サイズ	77×26×111mm
環境
動作温度	0～55℃
保存温度	-20～75℃
動作湿度	5～95%RH

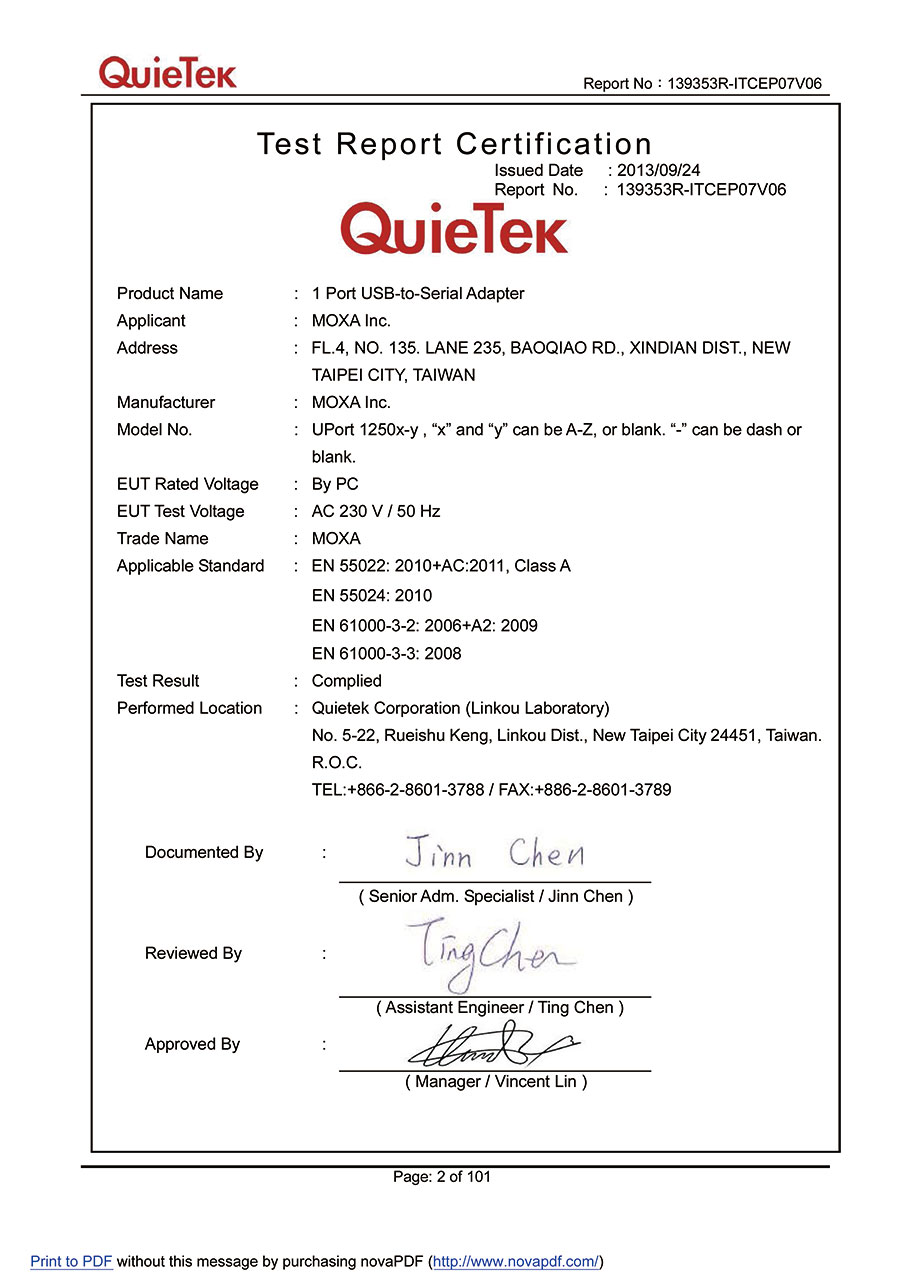

認証	EN55022 Class A, EN55024, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, FCC Part 15 Class A, UL, CUL, TüV
電源
消費電力	UPort^TM1250（バスパワー）：360mA @5VDC
消費電力	UPort^TM1250I（12～48VDC外部電源）：200mA @12VDC
保証
保証期間	5年

この商品の特長について

2KVアイソレーション・プロテクション・サポート（UPort 1250Iのみ）
最大480MbpsのハイスピードUSB2.0サポート
シリアル通信スピード最大921.6Kbps
128バイトFIFO､およびオンチップハードウェア、ソフトウェア・フロー制御
I/OアドレスまたはIRQ不要
15KV ESD保護回路を搭載
Windows 2000/XP/2003/Vista/2008/7 デバイスのサポート
LEDディスプレイ、マネージメントソフトウェアで容易なメンテナンス
ミニDB9メスコネクタでターミナル・ブロックによる簡単配線
ホットプラグ&プレイ
バス電源供給（UPort 1250）および外部電源（UPort 1250I）モデル

開発秘話

より品質安定な製品を提供するために：
1.設計と材料選定で強度且つ保護レベルが高い設計をしています。
例えば、USBコネクタを複数回の抜き差しによる劣化やシールドケーブルで妨害設計などで安定な動作を果たしています。
2.ソフトの設計で、いろんなシステムに対応できるドライバーを開発し、早期のWindows98から最新のWindows10まで対応して、ユーザーの現場環境へ柔軟に対応できます。
3.現場での設置や故障の際に気づきやすいためにLEDライトの表示を設計しています。

型番リスト

表示件数

型番

UPORT1250

関連	保護機能	RoHS?	最小発注数量

データシート

1個

通常単価(税別) (税込単価)	通常出荷日

21,000円

( 23,100円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

優れた安定性で簡単に操作できる2ポートUSB→シリアルデータコンバータ。
【特長】
・接続だけでUSB口を2つRS-232／422／485COMポートへ転換できシリアルデバイスを使用する。
・高強度USB固定コネクター設計（15Nhighretention）。
・保護と妨害防止の高いレベル設計によりよい安定なデータ転送を実現。
・完全なWindows（マイクロソフトWHQL認証）とLinuxを対応。
・LEDライトで表示され、現場での設置と故障を気づきやすい。
【用途】
・Kiosk／POS／ATMの周辺機器接続、監視モニタシステムの周辺機器に接続等に利用可能。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

ＭＯＸＡ
1ポートRS-232／422／485 USB-シリアル・コンバータ
USB2.0とシリアル通信（RS-232/422/485）1ポートを接続します。
ＭＯＸＡ
4ポート RS-232C／422／485 USB-シリアルコンバータ
USB2.0とシリアル通信（RS-232/422/485）4ポートを接続します。
ＭＯＸＡ
8／16ポート RS-232C／422／485 USB シリアルコンバータ
USB2.0とシリアル通信（RS-232/422/485）8または16ポートを接続します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2ポート RS-232C／422／485 USB-シリアルコンバータの型番UPORT1250のページです。型番UPORT1250に関する仕様情報を記載しております。

2ポート RS-232C／422／485 USB-シリアルコンバータのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ノートPCのシリアル増設

満足度：4.02019/05/11

ノートPCのシリアル増設で購入しました。 1ヶ月使用しましたが、問題なく使用できています。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QMOXAのUPortシリーズをWindows2000/XP/2003/7PC/laptopにインストールしたが、マイクロソフトのWindowsにPnPマウスが正常に認識されず、カーソルは画面のあっちこっちにジャンプしています。

1.とも有効な解決方法はWindowsXP立ち上がるまでシリアルデバイスをOFFしてください。

2.下記の文書によりマイクロソフトのベースを確認:windows2000でのマウスなどのシリアルデバイスは検出される可能性がある。
(http://support.microsoft.com/kb/283063/EN-US/)

3.マイクロソフトは既に有効な解決方法を出しました。追加情報はマイクロソフトのWEBサイトに確認可能です:
819036OverviewoftheCOMDisableTool(http://support.microsoft.com/kb/819036/EN-US/)

Q元のCOMポートはCOM1を使用していますが、UPortをCOM1に設定したい場合はどうすればいいですか？

1.UPortを接続する前に、デバイスマネージャーを開いてください。

2."Ports（COM&LPT）"ツリーを開いて、COMポートは"CommunicationsPort（COM1）"になっているのを確認できます。

3.右クリックで"CommunicationsPort（COM1）"を押しプロパティをクリックしてください。

4.プロパティで"ポート設定PortSettings"をタッブして進めをクリックしてください。

5.画面の底部に"COMポート番号COMPortNumber"の選択欄があります。COM2を選んで元COMのポートとして使ってください。

6.okボタンを押してください。

7.デバイスマネージャーで通常ポートはCOM2を示しています。

8.UPort1100を接続して、デバイスマネージャーの“ポートPorts（COM&LPT）”でUPort“MoxaUSBSerialPort”はCOM1になっているかを確認ください。

9.もし“MoxaUSBSerialPort”はCOM1ではない場合、前述の手順のように、MoxaUSBシリーズポートをCOM1に設定してください。ちなみに、右クリックで“MoxaUSBSerialPort（COM#）を開くとプロパティ展開はステップ４、COM1とCOM2の修正はステップ5となります。
