1ポート RS-422／485 USB-シリアルコンバータ
- 通常単価(税別)
- 12,000円～18,000円
- 税込単価
- 13,200円～19,800円
優れた安定性で簡単に操作できる1ポートUSB→シリアルデータコンバータ。【特長...
詳細情報を確認する- 変換前通信方式
- USB
- 変換後通信方式
- RS-422/485
- 代表規格
- CE
- 寸法 縦 (mm)
- 21
- 寸法 横 (mm)
- 38
- 寸法 奥行き (mm)
- 60
- 動作温度範囲 (℃)
- 0～55
- 商品タイプ
- USB to シリアルコンバータ
- シリアルポート数 (ポート)
- 1
- ボーレート (bps)
- 50～921.6k
- 通信規格
- USB 1.0/1.1/2.0（コネクタ：USBタイプA)
商品情報
接続するだけの高速データ転送のデータコンバータ
UPortTM1130は、ノートPCやワークステーションのUSB（ユニバーサルシリアルバス）ポートと、RS-422/485シリアル機器間の通信を可能にする。 UPortTM1130は、コンピュータのUSBポートにUSBプラグを差込み、一方ワークステーションのRS-422/485シリアルポートにDB9（M）コネクタプラグを差込む。 内蔵のWindowsドライバは、容易なインストールとコンフィギュレーションに役立つ。 USBポートの接続により新しいあるいはレガシーの2線式および4線式RS-422/485機器のWindowsシリアルCOMポートを拡張することが可能。 このプラグ&プレイのUSBソリューションは、携帯端末や計測器、POSなどの用途に最適。
1ポートRS-422/485USB⇒シリアルコンバータの仕様について
1ポートRS-422/485USB⇒シリアルコンバータの寸法図
ピンアサイン:Male DB9
| PIN | RS-422/4-wire RS-485 | 2-wire RS-485 |
|---|---|---|
| 1 | TxD-（A） | - |
| 2 | TxD+（B） | - |
| 3 | RxD+（B） | Data+（B） |
| 4 | RxD-（A） | Data-（A） |
| 5 | GND | GND |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| UPortTM1130 | 1ポート RS422／485 USB ⇒ シリアルアダプタ |
|---|---|
| UPortTM1130I | 1ポート RS422／485 USB ⇒ シリアルアダプタ 2KV光絶縁保護対応 |
同梱品/クイックインストールガイド、DB-9（F）⇒TB（ターミナルブロック）
| USB | |
|---|---|
| 互換 | USB1.0, 1.1 ： USB 2.0準拠 |
| コネクタ | USBタイプA |
| スピード | フルスピード 12Mbps |
| シリアルインターフェース | |
| 標準シリアルポート | RS-422／485 |
| ポート数 | 1 |
| コネクタ | DB-9（M） |
| サージ保護 | 15KV ESD保護回路搭載 |
| アイソレーション | 2KV光絶縁保護対応（UPortTM1130Iのみ） |
| シリアル通信パラメータ | |
| ボーレート | 50bps ～ 921.6Kbps |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS／CTS, XON／XOFF |
| I／Oアドレス ／ IRQアドレス | BIOSにより割当て |
| FIFO | 64バイト |
| シリアル信号 | |
| RS-422 | TxD+（B）, TxD-（A）, RxD+（B）, RxD-（A）, GND |
| 4線式RS-485 | TxD+（B）, TxD-（A）, RxD+（B）, RxD-（A）, GND |
| 2線式RS-485 | Data+（B）, Data-（A）, GND |
| ドライバサポート | |
| 対応OS | Windows （98／ME／2000, XP x86／x64, 2003 x86／x64, Vistax86／x64, 2008 x86／x64, 7 x86／x64,10,11）, WinCE 5.0／6.0, Linux2.6 x86／x64, Linux 2.4 x86／x64 |
| メカニカル | |
| 材質 | ABS + PC |
| サイズ | 37.5 x 20.5 x 60 mm |
| 重さ | 製品のみ ： 65g パッケージ込 ： 200g |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 保存温度 | -20 ～ 70℃ |
| 動作湿度 | 5 ～ 95% RH |

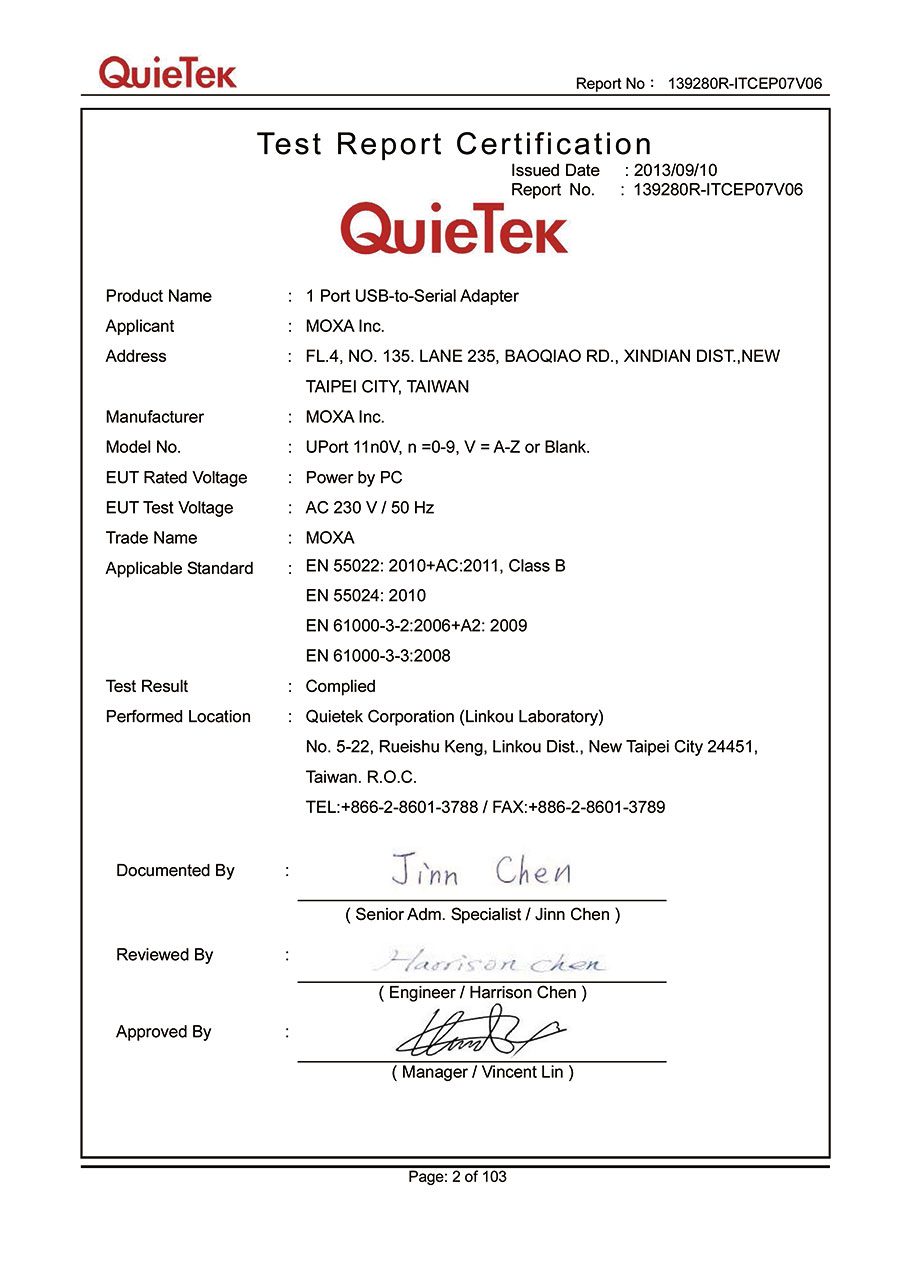

| 認証 | EN55022 ClassB, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5,IEC 61000-4-8, FCC Part 15 Class B |
| 電源 | |
| 消費電力 | UPortTM 1130 ： 60mA @5VDC UPortTM 1130I ： 65mA @5VDC |
| 保証 | |
| 保証期間 | 5年 |
この商品の特長について
- USB 2.0完全互換
- ソフトウェア選択RS-422、4線式RS-485、2線式RS-485
- 接続が簡単なDB-9（M）およびターミナルブロック
- 最高921.6Kbps
- Active（USB）、TxD/RxD（RS-232C）の各LEDステータス表示
- 15KV ESD保護回路を搭載
- 2KV光絶縁保護対応（UPortTM1130Iのみ）
開発秘話
より安定した品質の製品を提供するために：
1. 材料の選定や設計により、耐久性・信頼性の高い製品設計をおこなっています。例えば、USBコネクタの抜き差しによる劣化を抑え、シールドケーブルによる耐ノイズ設計等、安定した動作の製品を提供しています。
2. 様々なシステムに対応できるドライバーを開発し、Windows98から最新のWindows10まで、ユーザーのソフトウェア環境に柔軟に対応できます。
ドライバーダウンロード先
こちら
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,000円 ( 13,200円 ) | 在庫品1日目当日出荷可能 |
18,000円 ( 19,800円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
優れた安定性で簡単に操作できる1ポートUSB→シリアルデータコンバータ。
【特長】
・接続するだけでUSBポートをRS-422／485COMポートへ転換でき、シリアルデバイスを使用できる。
・過酷な工業用環境での使用を考慮した設計により、安定したデータ転送を実現。
・Windows（マイクロソフトWHQL認証）とLinuxに完全対応。
・LEDによる状態表示により、現場での接続作業や、配線不備の発見が容易。
【用途】
・Kiosk／POS／ATMの周辺機器接続、監視モニタシステムの周辺機器の接続等に利用可能。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
2."Ports(COM&LPT)"ツリーを開いて、COMポートは"CommunicationsPort(COM1)"になっているのを確認できます。
3.右クリックで"CommunicationsPort(COM1)"を押しプロパティをクリックしてください。
4.プロパティで"ポート設定PortSettings"をタッブして進めをクリックしてください。
5.画面の底部に"COMポート番号COMPortNumber"の選択欄があります。COM2を選んで元COMのポートとして使ってください。
6.okボタンを押してください。
7.デバイスマネージャーで通常ポートはCOM2を示しています。
8.UPort1100を接続して、デバイスマネージャーの“ポートPorts(COM&LPT)”でUPort“MoxaUSBSerialPort”はCOM1になっているかを確認ください。
9.もし“MoxaUSBSerialPort”はCOM1ではない場合、前述の手順のように、MoxaUSBシリーズポートをCOM1に設定してください。ちなみに、右クリックで“MoxaUSBSerialPort(COM#)を開くとプロパティ展開はステップ４、COM1とCOM2の修正はステップ5となります。
