ＭＯＸＡ

RS-422／485 リピータ

カタログ |

通常単価(税別): 13,000円

税込単価: 14,300円

通常出荷日：在庫品1日目当日出荷可能

産業用レベル、高品質なRS-422／485中継器、オプトアイソレータ付きのデータコンバータ。【特長】・...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

TCC-120

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

TCC-120の仕様・寸法情報

変換前通信方式

[シリアル] RS-422/485

変換後通信方式

[シリアル] RS-422/485

代表規格

CE / UL / CUL

寸法縦(mm)

100

寸法横(mm)

寸法奥行き(mm)

動作温度範囲(℃)

-20～60

商品タイプ

コンバータ/リピータ

ボーレート(bps)

50～921.6k

入力電圧(V)

DC12～48

入力電流(A)

65mA(DC12V)

電源接続

電源入力ジャック

機能

RS-485：データ転送方向自動制御(ADDC)

保護機能

ESDプロテクション(15kV) / 逆電圧保護

設置

DINレールマウント / ウォールマウント

備考

信号仕様　4線式：RS-422/485、2線式：RS-485　コンバータ機能： RS-422 to RS-485、リピータ機能：RS-422 または RS-485 ブースト

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

RS-422/485 リピータの外形図と概要について

サイズ（単位:mm）

RS-422/485 リピータの寸法図

前面図/背面図

TCC-120I は、工業グレードインターフェース製品として設計されたRS-422/485リピータで、RS-232Cの伝送距離の延長とネットワークの能力を高めることができ、また、アイソレーション機能を付加している。
TCC-120Iは工業アプリケーションとして特別に設計されているので、DINレールマウント、伝送路ワイヤおよび電源供給用ターミナルブロックの採用、オプッティカル･アイソレーションと環境の厳しい工業現場に耐えられる。

製品仕様

シリアル通信
コネクタ：ターミナルブロック
RS-422／485信号：
RS-422/485-4線：Tx+、Tx-、Rx+、Rx-、Data+、Data-
RS-485-2線：Data+， Data-
RS-422/485データ制御：ADDC
ボーレート：300 bps～230.4Kbps
サージプロテクション：15 KV ESD（全信号サポート）
光絶縁：2KV（TCC-120Iのみ）、電源/信号サポート

環境
稼動時温度：-20～60℃
動作湿度：5～95% RH
保存時温度：-20～85℃

電源
入力電源：RS-232 ポート（TxD）または電源入力用端子
入力電圧：外部電源 12～48VDC、ターミナルブロック
逆電圧保護：ポジティブ/ネガティブ逆配線保護
過電流保護：1.1A（2信号の短絡）
電力消費：TCC-120：1.18W、 98mA@12V、TCC-120I：2.81W、234mA@12V

メカニカル
ケース：アルミ
寸法：80×35×185 mm
プラグイン・スクリュー：AWG#22
カラー：黒色
重量：148±5g

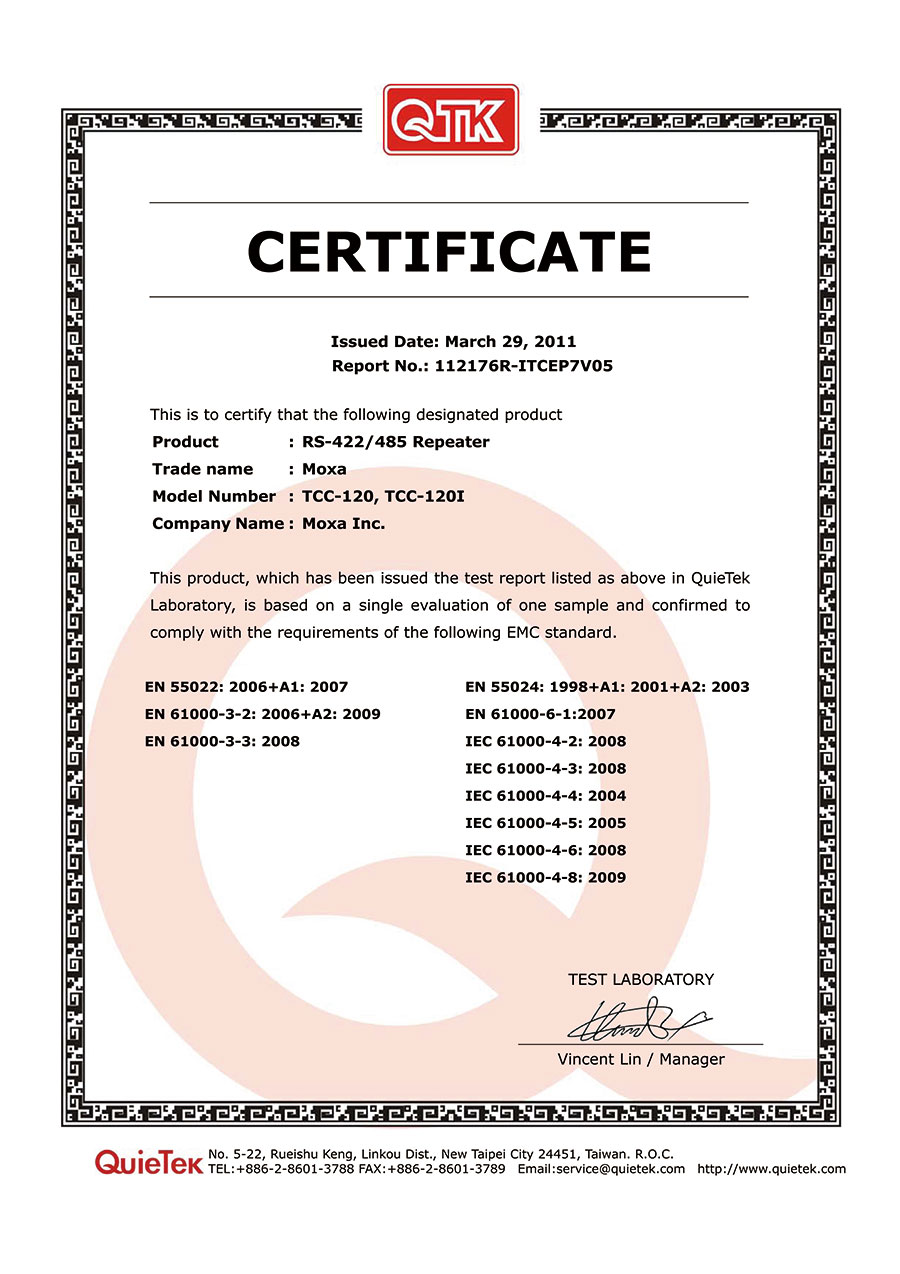

認定規格
CE：Class B
FCC：Class B

保証
保証期間：5年

TCC-120	RS422/485 リピータ
TCC-120I	RS422/485 リピータ光絶縁
同梱品	・DINレールマウンティングキット（DK35A）・ユーザーマニュアル

この商品のシリーズについて

この商品の特長について

シリアルデータ信号の長距離延長のためのブースト
ウォールマウントおよびDINレールマウントサポート
電源入力の配線を簡単にするターミナルブロック
ターミナルブロックからの電源入力
DIPスイッチによる内蔵120Ωターミネータのセッティング
電源、Tx、Rx表示LED
16 KV ESDサージプロテクション
2 KVアイソレーション（TCC-120I）
工業グレードのリピータ
RS-422/485の伝送距離の延長

開発秘話

Moxaは産業でシリアルに対していろんな解決提案を提示するのを30年以上となり、豊富な経験が積み重なっています。
ライン上のハードウェアの設計や保護レベルを高めるなど現場の要求に満たします。

型番リスト

表示件数

型番

TCC-120

詳細情報

基本情報

基本情報

産業用レベル、高品質なRS-422／485中継器、オプトアイソレータ付きのデータコンバータ。
【特長】
・接続するだけで使用できる作業が簡単。
・保護と妨害防止の高いレベル設計により産業用環境へ対応可能。
・LEDライトで表示され、現場での設置と故障を気づきやすい。
・軽量化で携帯便利。
【用途】
・工場用、工業用設備、火災警報システム、高度交通システム、交通信号の制御、変電所等に最適。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

RS-422／485 リピータの型番TCC-120のページです。型番TCC-120に関する仕様情報を記載しております。
