河村電器産業

盤用キャビネット BXUシリーズ

カタログ |

通常単価(税別): 8,260円～139,694円

税込単価: 9,086円～153,663円

鉄板製/屋内用埋込形/木製基板。【特長】・4段曲げの前面枠により、ひずみに強...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ハンドル
基板・中板
木製
保護機能(耐環境性)
IP2XD
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
15
代表規格
なし

未確定：候補が432型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

...

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

ドア形式

最小発注数量

1000	1000	180	ベージュ（5Y7/1）	両扉	1個
1000	1000	180	クリーム（2.5Y9/1）	両扉	1個
400	1000	120	ベージュ（5Y7/1）	片扉	1個
400	1000	120	クリーム（2.5Y9/1）	片扉	1個
400	1000	140	ベージュ（5Y7/1）	片扉	1個
400	1000	140	クリーム（2.5Y9/1）	片扉	1個
400	1000	160	ベージュ（5Y7/1）	片扉	1個
400	1000	160	クリーム（2.5Y9/1）	片扉	1個
450	1000	120	ベージュ（5Y7/1）	片扉	1個
450	1000	120	クリーム（2.5Y9/1）	片扉	1個
500	1000	140	ベージュ（5Y7/1）	片扉	1個
500	1000	140	クリーム（2.5Y9/1）	片扉	1個
500	1000	160	ベージュ（5Y7/1）	片扉	1個
500	1000	160	クリーム（2.5Y9/1）	片扉	1個
600	1000	160	ベージュ（5Y7/1）	片扉	1個
600	1000	160	クリーム（2.5Y9/1）	片扉	1個
700	1000	120	ベージュ（5Y7/1）	片扉	1個
700	1000	120	クリーム（2.5Y9/1）	片扉	1個
700	1000	140	ベージュ（5Y7/1）	片扉	1個
700	1000	140	クリーム（2.5Y9/1）	片扉	1個
700	1000	160	ベージュ（5Y7/1）	片扉	1個
700	1000	160	クリーム（2.5Y9/1）	片扉	1個
800	1000	140	ベージュ（5Y7/1）	両扉	1個
800	1000	140	クリーム（2.5Y9/1）	両扉	1個
800	1000	160	ベージュ（5Y7/1）	両扉	1個
800	1000	160	クリーム（2.5Y9/1）	両扉	1個
900	1000	140	ベージュ（5Y7/1）	両扉	1個
900	1000	140	クリーム（2.5Y9/1）	両扉	1個
900	1000	160	ベージュ（5Y7/1）	両扉	1個
900	1000	160	クリーム（2.5Y9/1）	両扉	1個
1600	1100	180	ベージュ（5Y7/1）	両扉	1個
1600	1100	180	クリーム（2.5Y9/1）	両扉	1個
400	1100	120	ベージュ（5Y7/1）	片扉	1個
400	1100	120	クリーム（2.5Y9/1）	片扉	1個
400	1100	160	ベージュ（5Y7/1）	片扉	1個
400	1100	160	クリーム（2.5Y9/1）	片扉	1個
450	1100	120	ベージュ（5Y7/1）	片扉	1個
450	1100	120	クリーム（2.5Y9/1）	片扉	1個
500	1100	140	ベージュ（5Y7/1）	片扉	1個
500	1100	140	クリーム（2.5Y9/1）	片扉	1個
500	1100	160	ベージュ（5Y7/1）	片扉	1個
500	1100	160	クリーム（2.5Y9/1）	片扉	1個
600	1100	160	ベージュ（5Y7/1）	片扉	1個
600	1100	160	クリーム（2.5Y9/1）	片扉	1個
600	1100	180	ベージュ（5Y7/1）	片扉	1個
600	1100	180	クリーム（2.5Y9/1）	片扉	1個
700	1100	160	ベージュ（5Y7/1）	片扉	1個
700	1100	160	クリーム（2.5Y9/1）	片扉	1個
800	1100	140	ベージュ（5Y7/1）	両扉	1個
800	1100	140	クリーム（2.5Y9/1）	両扉	1個
900	1100	120	ベージュ（5Y7/1）	両扉	1個
900	1100	120	クリーム（2.5Y9/1）	両扉	1個
900	1100	140	ベージュ（5Y7/1）	両扉	1個
900	1100	140	クリーム（2.5Y9/1）	両扉	1個
900	1100	160	ベージュ（5Y7/1）	両扉	1個
900	1100	160	クリーム（2.5Y9/1）	両扉	1個
1000	1200	180	ベージュ（5Y7/1）	両扉	1個
1000	1200	180	クリーム（2.5Y9/1）	両扉	1個
400	1200	120	ベージュ（5Y7/1）	片扉	1個
400	1200	120	クリーム（2.5Y9/1）	片扉	1個

通常単価(税別) (税込単価)	通常出荷日

57,922円 ( 63,714円 )	9日目
57,922円 ( 63,714円 )	9日目
31,915円 ( 35,107円 )	9日目
31,915円 ( 35,107円 )	9日目
35,455円 ( 39,001円 )	9日目
35,455円 ( 39,001円 )	9日目
35,418円 ( 38,960円 )	9日目
35,418円 ( 38,960円 )	9日目
33,148円 ( 36,463円 )	9日目
33,148円 ( 36,463円 )	9日目
38,981円 ( 42,879円 )	9日目
38,981円 ( 42,879円 )	9日目
41,312円 ( 45,443円 )	3日目
41,312円 ( 45,443円 )	3日目
42,473円 ( 46,720円 )	9日目
42,473円 ( 46,720円 )	9日目
42,473円 ( 46,720円 )	9日目
42,473円 ( 46,720円 )	9日目
45,816円 ( 50,398円 )	9日目
45,816円 ( 50,398円 )	9日目
46,160円 ( 50,776円 )	9日目
46,160円 ( 50,776円 )	9日目
54,473円 ( 59,920円 )	9日目
54,473円 ( 59,920円 )	9日目
50,906円 ( 55,997円 )	9日目
50,906円 ( 55,997円 )	9日目
59,191円 ( 65,110円 )	9日目
59,191円 ( 65,110円 )	9日目
59,174円 ( 65,091円 )	9日目
59,174円 ( 65,091円 )	9日目
106,288円 ( 116,917円 )	3日目
106,288円 ( 116,917円 )	9日目
35,455円 ( 39,001円 )	9日目
35,455円 ( 39,001円 )	9日目
41,414円 ( 45,555円 )	9日目
41,414円 ( 45,555円 )	9日目
39,021円 ( 42,923円 )	9日目
39,021円 ( 42,923円 )	9日目
41,414円 ( 45,555円 )	9日目
41,414円 ( 45,555円 )	9日目
42,473円 ( 46,720円 )	9日目
42,473円 ( 46,720円 )	3日目
46,111円 ( 50,722円 )	9日目
46,111円 ( 50,722円 )	9日目
47,239円 ( 51,963円 )	9日目
47,239円 ( 51,963円 )	9日目
50,929円 ( 56,022円 )	9日目
50,929円 ( 56,022円 )	9日目
56,862円 ( 62,548円 )	9日目
56,862円 ( 62,548円 )	9日目
58,003円 ( 63,803円 )	9日目
58,003円 ( 63,803円 )	9日目
59,224円 ( 65,146円 )	9日目
59,224円 ( 65,146円 )	3日目
64,051円 ( 70,456円 )	9日目
64,051円 ( 70,456円 )	9日目
59,095円 ( 65,005円 )	9日目
59,095円 ( 65,005円 )	9日目
38,981円 ( 42,879円 )	9日目
38,981円 ( 42,879円 )	9日目

...

基本情報

基本情報

鉄板製/屋内用埋込形/木製基板。
【特長】
・4段曲げの前面枠により、ひずみに強く堅牢（キャビネットタテ寸法1,700mm以上は5段曲げ）
・埋込調整（ボデーと前面枠の取付け間隔）は25mmまで可能
【仕様】
・保護構造：IP2XD
・構造：額縁構造
・取付基板：木製基板 15mm/方眼目盛付
・板厚：ドア1.6mm ボデー1.6mm 前面枠1.6mm（ただしタテ寸法1,700mm以上のものはドア2.3mm）
・ハンドル：タテ寸法900mm以下：KH-84F（キー付平面ハンドル小）：タテ寸法1,000mm以上：KH-117F（キー付平面ハンドル大）

カタログ

商品TOP

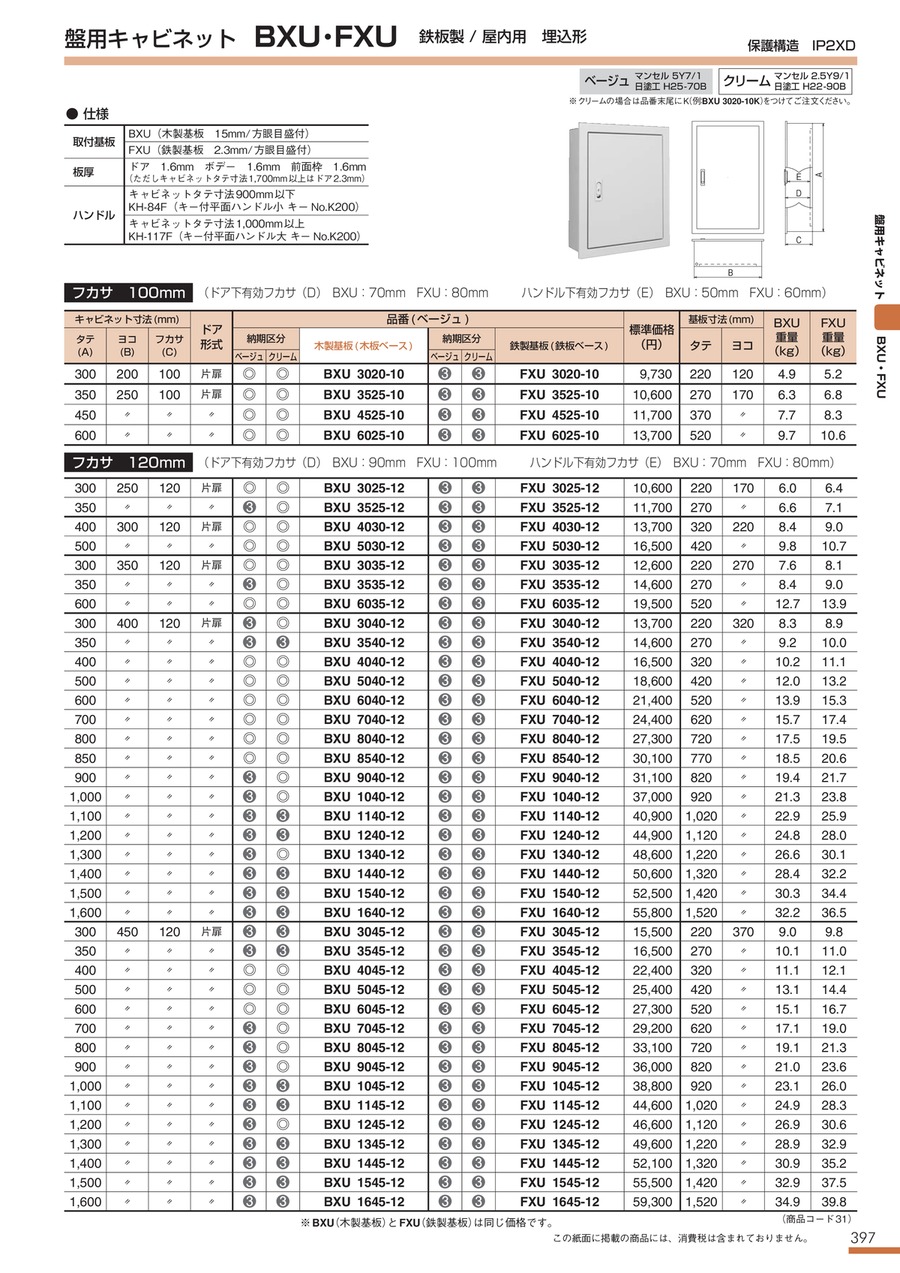

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
