河村電器産業

軽施工HUBボックス（ドアファン付窓なしタイプ） KHB-DFシリーズ

カタログ |

通常単価(税別): 47,252円～66,487円

税込単価: 51,977円～73,136円

通常出荷日：9日目

小規模LAN用機器を収納するEIA規格マウントボックス。【特長】・各フロアーに置かれたHUBなど小...

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

軽施工HUBボックスの特長

ドアファン付 / 幅500mmの外観

ドアファン付 / 幅650mmの外観

ドアファン付 / 幅500mmの仕様

品番	外形寸法			パネル取付寸法	重量(kg)
品番	H	W	D	パネル取付寸法	重量(kg)
KHB2-5016-DF	650	500	160	2U	11.2
KHB3-5021-DF	〃	〃	210	3U	12.1
KHB4-5025-DF	〃	〃	250	4U	13.0
KHB5-5030-DF	〃	〃	300	5U	14.2
KHB6-5034-DF	〃	〃	340	6U	15.1

ドアファン付 / 幅650mmの仕様

品番	外形寸法			パネル取付寸法	重量(kg)
品番	H	W	D	パネル取付寸法	重量(kg)
KHB2-6516-DF	650	650	160	2U	12.4
KHB3-6521-DF	〃	〃	210	3U	13.3
KHB4-6525-DF	〃	〃	250	4U	14.4
KHB5-6530-DF	〃	〃	300	5U	15.7
KHB6-6534-DF	〃	〃	340	6U	16.7

1人でも簡単、取付け作業

1.本体底板を壁面に固定
底板を取付け位置に合わせ、取付け

2.上下パネルを取付け
簡単ネジ締めで、上下パネルを取付け

3.側面パネルを取付け
2点のネジ止めで取付け

4.側面扉、正面扉を取付け
最後に、側面扉、正面扉をワンタッチ取付け

製品仕様

各部品の名称
1.底板
2.パネル（上）、パネル（下）
3.側面パネル
4.正面扉、側面扉

簡単脱着
ピボットヒンジのピンをスライドすることで簡単に着脱できる。

ワンタッチ開閉
側面ドアはファスナーを採用しワンタッチで開閉が可能。機器配線後のドアもしっかりロック。

壁面のコーナー部に設置が可能
天井や壁面のコーナーにピッタリくっつけての設置が可能。ボックスを180°回転させての設置も可能。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法D 奥行(厚み)

(mm)

最小発注数量

500	160	1個
650	160	1個
500	210	1個
650	210	1個
500	250	1個
650	250	1個
500	300	1個
650	300	1個
500	340	1個
650	340	1個

通常単価(税別) (税込単価)	通常出荷日

47,477円 ( 52,225円 )	9日目
47,268円 ( 51,995円 )	9日目
47,252円 ( 51,977円 )	9日目
56,750円 ( 62,425円 )	9日目
54,723円 ( 60,195円 )	9日目
59,110円 ( 65,021円 )	9日目
59,110円 ( 65,021円 )	9日目
59,263円 ( 65,189円 )	9日目
59,263円 ( 65,189円 )	9日目
66,487円 ( 73,136円 )	9日目

詳細情報

基本情報

基本情報

小規模LAN用機器を収納するEIA規格マウントボックス。
【特長】
・各フロアーに置かれたHUBなど小規模LAN用機器を収納する。
・屋内用・壁掛型・軽量 / 19インチEIA規格 / 窓なし。
・一人作業でも簡単取付けできる軽量・省施工構造。
・材質 : 鉄板製。
・函体形式 : 屋内用、壁掛け露出形。
【用途】
・換気ファンがついているので、放熱性にも優れている。

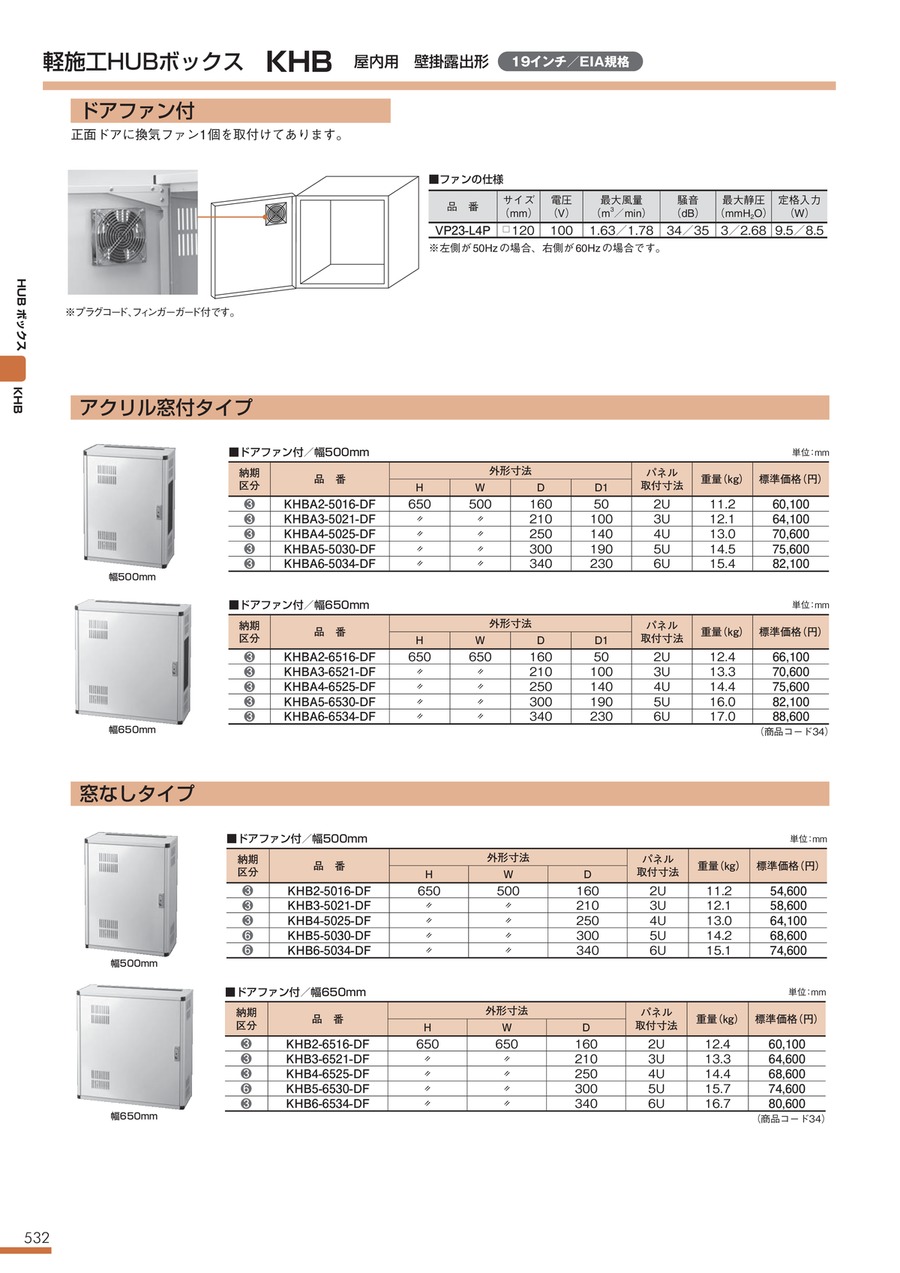

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
