軽施工HUBボックス（スリットタイプ） KHBSシリーズ
- 通常単価(税別)
- 47,222円～70,680円
- 税込単価
- 51,944円～77,748円
小規模LAN用機器を収納するEIA規格マウントボックス。 【特長】 ・屋内用・...
詳細情報を確認する商品情報

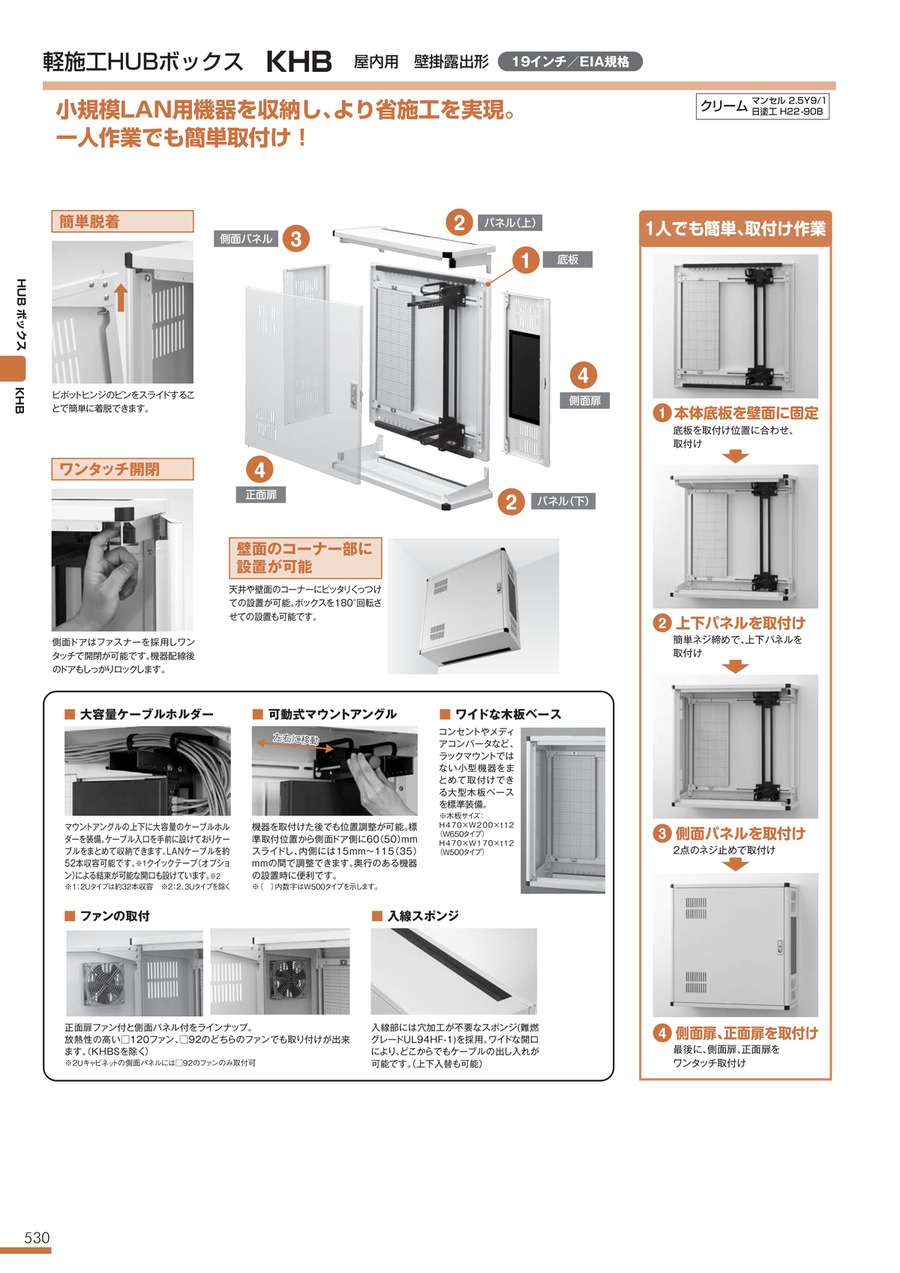

軽施工HUBボックス（スリットタイプ）の特長
幅500mmの外観
幅650mmの外観
製品仕様
| 品番 | 外形寸法 | パネル 取付寸法 | 重量(kg) | ||
|---|---|---|---|---|---|
| H | W | D | |||
| KHBS2-5016 | 650 | 500 | 160 | 2U | 10.0 |
| KHBS3-5021 | 〃 | 〃 | 210 | 3U | 10.9 |
| KHBS4-5025 | 〃 | 〃 | 250 | 4U | 11.7 |
| KHBS5-5030 | 〃 | 〃 | 300 | 5U | 12.9 |
| KHBS6-5034 | 〃 | 〃 | 340 | 6U | 13.3 |
製品仕様
| 品番 | 外形寸法 | パネル 取付寸法 | 重量(kg) | ||
|---|---|---|---|---|---|
| H | W | D | |||
| KHBS2-6516 | 650 | 650 | 160 | 2U | 11.3 |
| KHBS3-6521 | 〃 | 〃 | 210 | 3U | 12.2 |
| KHBS4-6525 | 〃 | 〃 | 250 | 4U | 13.1 |
| KHBS5-6530 | 〃 | 〃 | 300 | 5U | 14.1 |
| KHBS6-6534 | 〃 | 〃 | 340 | 6U | 15.0 |
1人でも簡単、取付け作業
1.本体底板を壁面に固定
底板を取付け位置に合わせ、取付け
2.上下パネルを取付け
簡単ネジ締めで、上下パネルを取付け
3.側面パネルを取付け
2点のネジ止めで取付け
4.側面扉、正面扉を取付け
最後に、側面扉、正面扉をワンタッチ取付け
製品仕様
各部品の名称
1.底板
2.パネル（上）、パネル（下）
3.側面パネル
4.正面扉、側面扉
簡単脱着
ピボットヒンジのピンをスライドすることで簡単に着脱できる。
ワンタッチ開閉
側面ドアはファスナーを採用しワンタッチで開閉が可能。機器配線後のドアもしっかりロック。
壁面のコーナー部に設置が可能
天井や壁面のコーナーにピッタリくっつけての設置が可能。ボックスを180°回転させての設置も可能。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47,222円 ( 51,944円 ) | 3日目 |
47,333円 ( 52,066円 ) | 3日目 |
47,314円 ( 52,045円 ) | 9日目 |
54,727円 ( 60,200円 ) | 9日目 |
54,727円 ( 60,200円 ) | 3日目 |
59,045円 ( 64,950円 ) | 3日目 |
59,045円 ( 64,950円 ) | 9日目 |
59,209円 ( 65,130円 ) | 9日目 |
59,209円 ( 65,130円 ) | 3日目 |
70,680円 ( 77,748円 ) | 3日目 |
詳細情報
基本情報
小規模LAN用機器を収納するEIA規格マウントボックス。
【特長】
・屋内用・壁掛型・軽量 / 19インチEIA規格 / 放熱スリット付。
・各フロアーに置かれたHUBなど小規模LAN用機器を収納。
・材質 : 鉄板製。
・函体形式 : 屋内用、壁掛け露出形。
【用途】
・一人作業でも簡単取り付けできる軽量・省施工構造。
