河村電器産業

機器収納キャビネット HSBS-Kシリーズ

カタログ |

通常単価(税別): 7,195円～23,381円

税込単価: 7,915円～25,719円

機器収納用のキャビネット【特長】・キャビネットのドアは丸みのある優しいデザイン...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ハンドル
基板・中板
木製
保護機能(耐環境性)
IP2X
塗装色
クリーム（2.5Y9/1）
板厚（本体） (mm)
1
板厚（扉・カバー） (mm)
1
板厚（中板） (mm)
12
代表規格
なし
ドア形式
片扉

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報

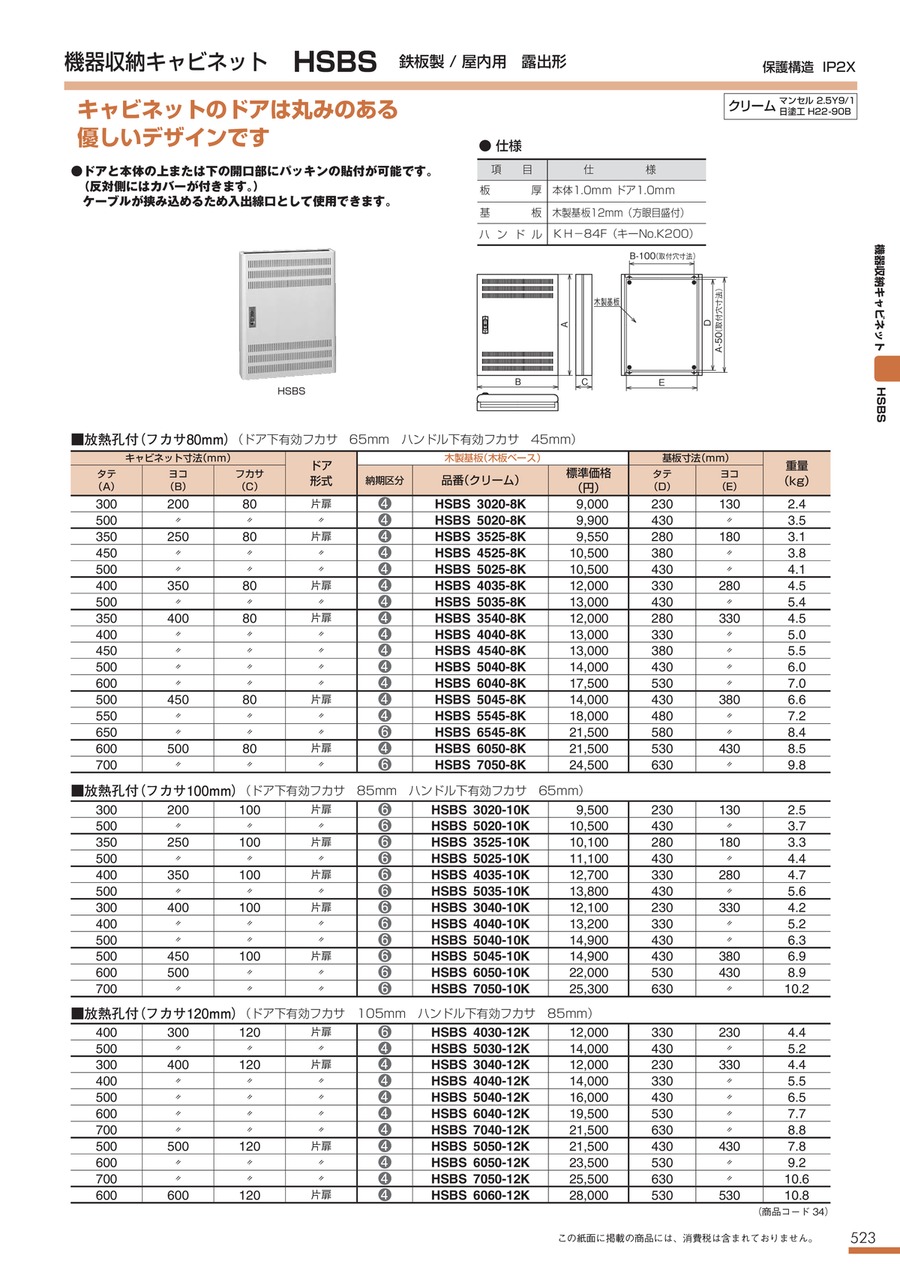

カタログ

商品情報

機器収納キャビネットの特長

機器収納キャビネットの外観

機器収納キャビネットの寸法図

項目	仕様
板厚	本体1.0mm ドア1.0mm
基板	木製基板12mm(方眼目盛付)
ハンドル	KH-84F(キーNo.K200)

放熱孔付(フカサ80mm)(ドア下有効フカサ 65mm ハンドル下有効フカサ 45mm)

キャビネット寸法(mm)			ドア形式	木製基板(木板ベース)	基板寸法(mm)		重量 (kg)
タテ (A)	ヨコ (B)	フカサ (C)	ドア形式	品番(クリーム)	タテ (D)	ヨコ (E)	重量 (kg)
300	200	80	片扉	HSBS 3020-8K	230	130	2.4
500	〃	〃	〃	HSBS 5020-8K	430	〃	3.5
350	250	80	片扉	HSBS 3525-8K	280	180	3.1
450	〃	〃	〃	HSBS 4525-8K	380	〃	3.8
500	〃	〃	〃	HSBS 5025-8K	430	〃	4.1
400	350	80	片扉	HSBS 4035-8K	330	280	4.5
500	〃	〃	〃	HSBS 5035-8K	430	〃	5.4
350	400	80	片扉	HSBS 3540-8K	280	330	4.5
400	〃	〃	〃	HSBS 4040-8K	330	〃	5.0
450	〃	〃	〃	HSBS 4540-8K	380	〃	5.5
500	〃	〃	〃	HSBS 5040-8K	430	〃	6.0
600	〃	〃	〃	HSBS 6040-8K	530	〃	7.0
500	450	80	片扉	HSBS 5045-8K	430	380	6.6
550	〃	〃	〃	HSBS 5545-8K	480	〃	7.2
650	〃	〃	〃	HSBS 6545-8K	580	〃	8.4
600	500	80	片扉	HSBS 6050-8K	530	430	8.5
700	〃	〃	〃	HSBS 7050-8K	630	〃	9.8

放熱孔付（フカサ100mm）、放熱孔付（フカサ120mm）の商品情報はカタログを参照してください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

最小発注数量

200	300	80	1個
200	300	100	1個
400	300	100	1個
400	300	120	1個
250	350	80	1個
250	350	100	1個
400	350	80	1個
300	400	120	1個
350	400	80	1個
350	400	100	1個
400	400	80	1個
400	400	100	1個
400	400	120	1個
250	450	80	1個
400	450	80	1個
200	500	80	1個
200	500	100	1個
250	500	80	1個
250	500	100	1個
300	500	120	1個
350	500	80	1個
350	500	100	1個
400	500	80	1個
400	500	100	1個
400	500	120	1個
450	500	80	1個
450	500	100	1個
500	500	120	1個
450	550	80	1個
400	600	80	1個
400	600	120	1個
500	600	80	1個
500	600	100	1個
500	600	120	1個
600	600	120	1個
450	650	80	1個
400	700	120	1個
500	700	80	1個
500	700	100	1個
500	700	120	1個

通常単価(税別) (税込単価)	通常出荷日

7,195円 ( 7,915円 )	9日目
7,683円 ( 8,451円 )	9日目
9,376円 ( 10,314円 )	9日目
9,387円 ( 10,326円 )	9日目
7,642円 ( 8,406円 )	3日目
8,129円 ( 8,942円 )	9日目
9,387円 ( 10,326円 )	9日目
9,387円 ( 10,326円 )	3日目
9,387円 ( 10,326円 )	9日目
10,159円 ( 11,175円 )	9日目
10,124円 ( 11,136円 )	9日目
10,487円 ( 11,536円 )	9日目
10,530円 ( 11,583円 )	9日目
8,187円 ( 9,006円 )	9日目
10,124円 ( 11,136円 )	9日目
8,153円 ( 8,968円 )	9日目
8,187円 ( 9,006円 )	9日目
8,187円 ( 9,006円 )	9日目
9,034円 ( 9,937円 )	9日目
10,530円 ( 11,583円 )	9日目
10,124円 ( 11,136円 )	9日目
10,552円 ( 11,607円 )	9日目
10,530円 ( 11,583円 )	3日目
11,665円 ( 12,832円 )	9日目
13,811円 ( 15,192円 )	3日目
10,530円 ( 11,583円 )	9日目
11,665円 ( 12,832円 )	9日目
19,675円 ( 21,643円 )	3日目
17,351円 ( 19,086円 )	9日目
16,240円 ( 17,864円 )	9日目
18,722円 ( 20,594円 )	3日目
19,675円 ( 21,643円 )	9日目
19,611円 ( 21,572円 )	3日目
20,886円 ( 22,975円 )	3日目
23,381円 ( 25,719円 )	3日目
19,675円 ( 21,643円 )	9日目
19,675円 ( 21,643円 )	9日目
23,246円 ( 25,571円 )	9日目
23,295円 ( 25,625円 )	9日目
23,255円 ( 25,581円 )	3日目

詳細情報

基本情報

基本情報

機器収納用のキャビネット
【特長】
・キャビネットのドアは丸みのある優しいデザインです。
・ドアと本体の上または下の開口部にパッキンの貼付けが可能です（反対側にはカバーが付きます。）
・ケーブルが挟み込めるため入出線口として使用できます。
・屋内用・壁掛型／換気スリット付／木製基板

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
