河村電器産業

引込計器盤用キャビネット MI

カタログ |

通常単価(税別): 23,492円～175,549円

税込単価: 25,841円～193,104円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：3 日目～

水切・防水・パッキン付引込計器盤用キャビネット【特長】・検針窓には3mm厚の強...

用途
制御・中継
材質
鉄
外形寸法D 奥行(厚み) (mm)
200
穴加工対応
非対応
開閉形状
その他開閉形状
基板・中板
木製
保護機能(耐環境性)
IP44
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
15/25
代表規格
なし
板厚（中板）詳細 (mm)
25（WHM部）、15（スイッチ部）

ご注意

MIシリーズ（屋内・屋外兼用）は、全て屋根なしタイプです。（商品写真参照）
屋根ありタイプは、MOシリーズ（屋外用）となります。

未確定：候補が136型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

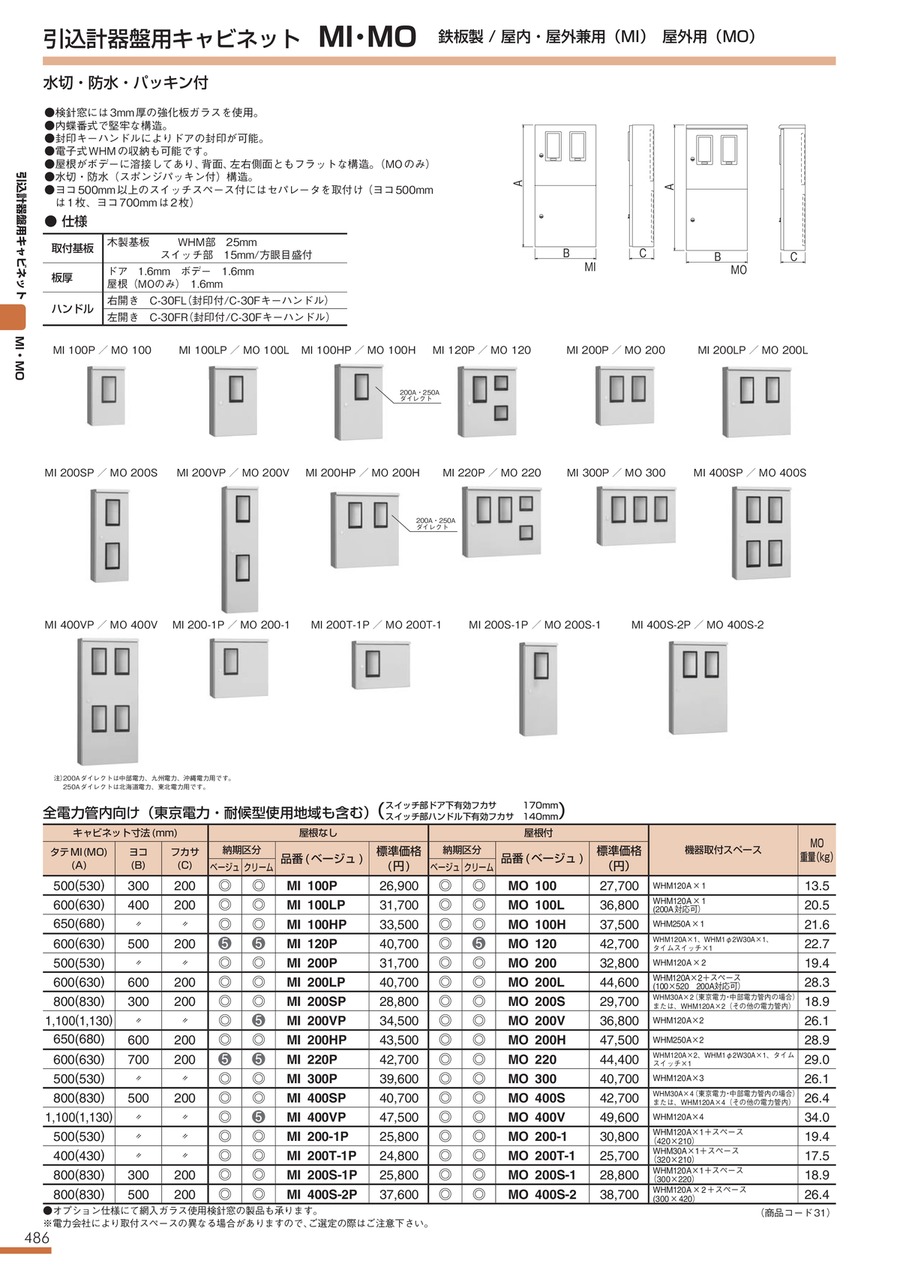

引込計器盤用キャビネット MIシリーズ

製品仕様

保護構造	IP44
構造	水切・防水・パッキン付
取付基板	木製基板 WHM部25mm スイッチ部15mm/方眼目盛付
板厚	ドア1.6mm ボデー1.6mm
ハンドル	右開き:C-30FL（封印キーハンドル）左開き:C-30FR（封印キーハンドル)

図面

商品一覧

MI 100P

MI 100LP

MI 100HP

MI 120P

MI 200P

MI 200LP

MI 200SP

MI 200VP

MI 200HP

MI 220P

MI 300P

MI 400SP

MI 400VP

MI 200-1P

MI 200T-1P

MI 200S-1P

MI 101P

MI 1011P

MI 102P

MI 103P

MI 101HP

MI 101HLP

MI 201P

MI 2011DP

MI 2043P

MI 204LP

MI 205P

全電力管内向け（東京電力・耐候型使用地域も含む）

スイッチ部ドア下有効フカサ170mm。
スイッチ部ハンドル下有効フカサ140mm。

※ クリームの場合は品番末尾にK（例：MI 100PK）をつけてご注文ください。

品番	外形寸法（mm）			色彩	仕様
品番	タテ	ヨコ	フカサ	色彩	仕様
MI 100P	500	300	200	ベージュ	WHM120A-SP×1
MI 100PK	500	300	200	クリーム	WHM120A-SP×1
MI 100LP	600	400	200	ベージュ	WHM120A-SP×1
MI 100LPK	600	400	200	クリーム	WHM120A-SP×1
MI 100HP	650	400	200	ベージュ	WHM250A-SP×1
MI 100HPK	650	400	200	クリーム	WHM250A-SP×1
MI 120P	600	500	200	ベージュ	WHM-SP×2、TM×1
MI 120PK	600	500	200	クリーム	WHM-SP×2、TM×1
MI 200P	500	500	200	ベージュ	WHM120A-SP×2
MI 200PK	500	500	200	クリーム	WHM120A-SP×2
MI 200LP	600	600	200	ベージュ	WHM120A-SP×2＋スペース
MI 200LPK	600	600	200	クリーム	WHM120A-SP×2＋スペース
MI 200SP	800	300	200	ベージュ	WHM-SP×2
MI 200SPK	800	300	200	クリーム	WHM-SP×2
MI 200VP	1,100	300	200	ベージュ	WHM120A-SP×2
MI 200VPK	1,100	300	200	クリーム	WHM120A-SP×2
MI 200HP	650	600	200	ベージュ	WHM250A-SP×2
MI 200HPK	650	600	200	クリーム	WHM250A-SP×2
MI 220P	600	700	200	ベージュ	WHM-SP×3、TM×1
MI 220PK	600	700	200	クリーム	WHM-SP×3、TM×1
MI 300P	500	700	200	ベージュ	WHM120A-SP×3
MI 300PK	500	700	200	クリーム	WHM120A-SP×3
MI 400SP	800	500	200	ベージュ	WHM-SP×4
MI 400SPK	800	500	200	クリーム	WHM-SP×4
MI 400VP	1,100	500	200	ベージュ	WHM120A-SP×4
MI 400VPK	1,100	500	200	クリーム	WHM120A-SP×4
MI 200-1P	500	500	200	ベージュ	WHM120A-SP×1＋スペース
MI 200-1PK	500	500	200	クリーム	WHM120A-SP×1＋スペース
MI 200T-1P	400	500	200	ベージュ	WHM30A-SP×1＋スペース
MI 200T-1PK	400	500	200	クリーム	WHM30A-SP×1＋スペース
MI 200S-1P	800	300	200	ベージュ	WHM120A-SP×1＋スペース
MI 200S-1PK	800	300	200	クリーム	WHM120A-SP×1＋スペース
MI 400S-2P	800	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 400S-2PK	800	500	200	クリーム	WHM120A-SP×2＋スペース
MI 101P	900	300	200	ベージュ	WHM120A-SP×1＋スペース
MI 101PK	900	300	200	クリーム	WHM120A-SP×1＋スペース
MI 1011P	1,100	300	200	ベージュ	WHM120A-SP×1＋スペース
MI 1011PK	1,100	300	200	クリーム	WHM120A-SP×1＋スペース
MI 102P	1,000	350	200	ベージュ	WHM120A-SP×1＋スペース
MI 102PK	1,000	350	200	クリーム	WHM120A-SP×1＋スペース
MI 103P	1,100	350	200	ベージュ	WHM120A-SP×1＋スペース
MI 103PK	1,100	350	200	クリーム	WHM120A-SP×1＋スペース
MI 101HP	1,000	400	200	ベージュ	WHM200A-SP×1＋スペース
MI 101HPK	1,000	400	200	クリーム	WHM200A-SP×1＋スペース
MI 101HLP	1,200	400	200	ベージュ	WHM250A-SP×1＋スペース
MI 101HLPK	1,200	400	200	クリーム	WHM250A-SP×1＋スペース
MI 201P	900	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 201PK	900	500	200	クリーム	WHM120A-SP×2＋スペース
MI 2011DP	1,100	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 2011DPK	1,100	500	200	クリーム	WHM120A-SP×2＋スペース
MI 202P	1,000	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 202PK	1,000	500	200	クリーム	WHM120A-SP×2＋スペース
MI 203P	1,100	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 203PK	1,100	500	200	クリーム	WHM120A-SP×2＋スペース
MI 203LP	1,200	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 203LPK	1,200	500	200	クリーム	WHM120A-SP×2＋スペース
MI 204P	1,300	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 204PK	1,300	500	200	クリーム	WHM120A-SP×2＋スペース
MI 2043P	1,300	1,000	200	ベージュ	WHM120A-SP×2＋スペース
MI 2043PK	1,300	1,000	200	クリーム	WHM120A-SP×2＋スペース
MI 204LP	1,400	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 204LPK	1,400	500	200	クリーム	WHM120A-SP×2＋スペース
MI 205P	1,500	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 205PK	1,500	500	200	クリーム	WHM120A-SP×2＋スペース
MI 2052P	1,500	600	200	ベージュ	WHM120A-SP×2＋スペース
MI 2052PK	1,500	600	200	クリーム	WHM120A-SP×2＋スペース
MI 205LP	1,600	500	200	ベージュ	WHM120A-SP×2＋スペース
MI 205LPK	1,600	500	200	クリーム	WHM120A-SP×2＋スペース
MI 2203P	1,200	600	200	ベージュ	WHM200A-SP×2＋スペース
MI 2203PK	1,200	600	200	クリーム	WHM200A-SP×2＋スペース
MI 2204P	1,400	600	200	ベージュ	WHM200A-SP×2＋スペース
MI 2204PK	1,400	600	200	クリーム	WHM200A-SP×2＋スペース
MI 301P	900	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 301PK	900	700	200	クリーム	WHM120A-SP×3＋スペース
MI 3011P	1,100	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 3011PK	1,100	700	200	クリーム	WHM120A-SP×3＋スペース
MI 302P	1,000	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 302PK	1,000	700	200	クリーム	WHM120A-SP×3＋スペース
MI 303P	1,100	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 303PK	1,100	700	200	クリーム	WHM120A-SP×3＋スペース
MI 303LP	1,200	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 303LPK	1,200	700	200	クリーム	WHM120A-SP×3＋スペース
MI 304P	1,300	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 304PK	1,300	700	200	クリーム	WHM120A-SP×3＋スペース
MI 3041P	1,400	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 3041PK	1,400	700	200	クリーム	WHM120A-SP×3＋スペース
MI 304LP	1,400	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 304LPK	1,400	700	200	クリーム	WHM120A-SP×3＋スペース
MI 305P	1,500	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 305PK	1,500	700	200	クリーム	WHM120A-SP×3＋スペース
MI 305LP	1,600	700	200	ベージュ	WHM120A-SP×3＋スペース
MI 305LPK	1,600	700	200	クリーム	WHM120A-SP×3＋スペース
MI 121P	1,000	500	200	ベージュ	WHM-SP×2、TM×1＋スペース
MI 121PK	1,000	500	200	クリーム	WHM-SP×2、TM×1＋スペース
MI 122P	1,100	500	200	ベージュ	WHM-SP×2、TM×1＋スペース
MI 122PK	1,100	500	200	クリーム	WHM-SP×2、TM×1＋スペース
MI 123P	1,200	500	200	ベージュ	WHM-SP×2、TM×1＋スペース
MI 123PK	1,200	500	200	クリーム	WHM-SP×2、TM×1＋スペース
MI 221P	1,000	700	200	ベージュ	WHM-SP×3、TM×1＋スペース
MI 221PK	1,000	700	200	クリーム	WHM-SP×3、TM×1＋スペース
MI 222P	1,100	700	200	ベージュ	WHM-SP×3、TM×1＋スペース
MI 222PK	1,100	700	200	クリーム	WHM-SP×3、TM×1＋スペース
MI 223P	1,200	700	200	ベージュ	WHM-SP×3、TM×1＋スペース
MI 223PK	1,200	700	200	クリーム	WHM-SP×3、TM×1＋スペース
MI 201-1P	900	500	200	ベージュ	WHM120A-SP×1＋スペース
MI 201-1PK	900	500	200	クリーム	WHM120A-SP×1＋スペース
MI 202-1P	1,000	500	200	ベージュ	WHM120A-SP×1＋スペース
MI 202-1PK	1,000	500	200	クリーム	WHM120A-SP×1＋スペース
MI 203-1P	1,100	500	200	ベージュ	WHM120A-SP×1＋スペース
MI 203-1PK	1,100	500	200	クリーム	WHM120A-SP×1＋スペース
MI 203L-1P	1,200	500	200	ベージュ	WHM120A-SP×1＋スペース
MI 203L-1PK	1,200	500	200	クリーム	WHM120A-SP×1＋スペース
MI 2032L-1P	1,200	600	200	ベージュ	WHM120A-SP×1＋スペース
MI 2032L-1PK	1,200	600	200	クリーム	WHM120A-SP×1＋スペース
MI 204-1P	1,300	500	200	ベージュ	WHM120A-SP×1＋スペース
MI 204-1PK	1,300	500	200	クリーム	WHM120A-SP×1＋スペース
MI 301-2P	900	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 301-2PK	900	700	200	クリーム	WHM120A-SP×2＋スペース
MI 302-2P	1,000	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 302-2PK	1,000	700	200	クリーム	WHM120A-SP×2＋スペース
MI 303-2P	1,100	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 303-2PK	1,100	700	200	クリーム	WHM120A-SP×2＋スペース
MI 303L-2P	1,200	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 303L-2PK	1,200	700	200	クリーム	WHM120A-SP×2＋スペース
MI 304-2P	1,300	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 304-2PK	1,300	700	200	クリーム	WHM120A-SP×2＋スペース
MI 304L-2P	1,400	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 304L-2PK	1,400	700	200	クリーム	WHM120A-SP×2＋スペース
MI 305-2P	1,500	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 305-2PK	1,500	700	200	クリーム	WHM120A-SP×2＋スペース
MI 305L-2P	1,600	700	200	ベージュ	WHM120A-SP×2＋スペース
MI 305L-2PK	1,600	700	200	クリーム	WHM120A-SP×2＋スペース
MI 401P	900	1,000	200	ベージュ	WHM120A-SP×4＋スペース
MI 401PK	900	1,000	200	クリーム	WHM120A-SP×4＋スペース
MI 402P	1,000	1,000	200	ベージュ	WHM120A-SP×4＋スペース
MI 402PK	1,000	1,000	200	クリーム	WHM120A-SP×4＋スペース

電力会社により取付スペースの異なる場合、選定に注意。

カラー

ベージュ。
マンセル（5Y7/1）。
日塗工（H25-70B）。

クリーム
マンセル（2.5Y9/1）
日塗工（H22-90B）

クリームの場合は品番末尾にKが付く。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

塗装色

最小発注数量

400	650	ベージュ（5Y7/1）	1個
400	650	クリーム（2.5Y9/1）	1個
400	600	ベージュ（5Y7/1）	1個
400	600	クリーム（2.5Y9/1）	1個
300	500	ベージュ（5Y7/1）	1個
300	500	クリーム（2.5Y9/1）	1個
300	1100	ベージュ（5Y7/1）	1個
300	1100	クリーム（2.5Y9/1）	1個
400	1200	ベージュ（5Y7/1）	1個
400	1200	クリーム（2.5Y9/1）	1個
400	1000	ベージュ（5Y7/1）	1個
400	1000	クリーム（2.5Y9/1）	1個
300	900	ベージュ（5Y7/1）	1個
300	900	クリーム（2.5Y9/1）	1個
350	1000	ベージュ（5Y7/1）	1個
350	1000	クリーム（2.5Y9/1）	1個
350	1100	ベージュ（5Y7/1）	1個
350	1100	クリーム（2.5Y9/1）	1個
500	600	ベージュ（5Y7/1）	1個
500	600	クリーム（2.5Y9/1）	1個
500	1000	ベージュ（5Y7/1）	1個
500	1000	クリーム（2.5Y9/1）	1個
500	1100	ベージュ（5Y7/1）	1個
500	1100	クリーム（2.5Y9/1）	1個
500	1200	ベージュ（5Y7/1）	1個
500	1200	クリーム（2.5Y9/1）	1個
500	500	ベージュ（5Y7/1）	1個
500	500	クリーム（2.5Y9/1）	1個
600	650	ベージュ（5Y7/1）	1個
600	650	クリーム（2.5Y9/1）	1個
600	600	ベージュ（5Y7/1）	1個
600	600	クリーム（2.5Y9/1）	1個
500	500	ベージュ（5Y7/1）	1個
500	500	クリーム（2.5Y9/1）	1個
300	800	ベージュ（5Y7/1）	1個
300	800	クリーム（2.5Y9/1）	1個
300	800	ベージュ（5Y7/1）	1個
300	800	クリーム（2.5Y9/1）	1個
500	400	ベージュ（5Y7/1）	1個
500	400	クリーム（2.5Y9/1）	1個
300	1100	ベージュ（5Y7/1）	1個
300	1100	クリーム（2.5Y9/1）	1個
500	1100	ベージュ（5Y7/1）	1個
500	1100	クリーム（2.5Y9/1）	1個
500	900	ベージュ（5Y7/1）	1個
500	900	クリーム（2.5Y9/1）	1個
500	900	ベージュ（5Y7/1）	1個
500	900	クリーム（2.5Y9/1）	1個
500	1000	ベージュ（5Y7/1）	1個
500	1000	クリーム（2.5Y9/1）	1個
500	1000	ベージュ（5Y7/1）	1個
500	1000	クリーム（2.5Y9/1）	1個
600	1200	ベージュ（5Y7/1）	1個
600	1200	クリーム（2.5Y9/1）	1個
500	1100	ベージュ（5Y7/1）	1個
500	1100	クリーム（2.5Y9/1）	1個
500	1200	ベージュ（5Y7/1）	1個
500	1200	クリーム（2.5Y9/1）	1個
500	1200	ベージュ（5Y7/1）	1個
500	1200	クリーム（2.5Y9/1）	1個

通常単価(税別) (税込単価)	通常出荷日

29,455円 ( 32,401円 )	3日目
29,455円 ( 32,401円 )	3日目
28,247円 ( 31,072円 )	3日目
28,247円 ( 31,072円 )	3日目
23,524円 ( 25,876円 )	3日目
23,524円 ( 25,876円 )	3日目
43,785円 ( 48,164円 )	9日目
43,785円 ( 48,164円 )	9日目
40,164円 ( 44,180円 )	3日目
40,164円 ( 44,180円 )	3日目
35,466円 ( 39,013円 )	3日目
35,466円 ( 39,013円 )	3日目
35,488円 ( 39,037円 )	3日目
35,488円 ( 39,037円 )	3日目
35,407円 ( 38,948円 )	3日目
35,407円 ( 38,948円 )	3日目
40,164円 ( 44,180円 )	9日目
40,164円 ( 44,180円 )	9日目
35,482円 ( 39,030円 )	9日目
35,482円 ( 39,030円 )	9日目
55,395円 ( 60,935円 )	9日目
55,395円 ( 60,935円 )	9日目
59,255円 ( 65,181円 )	9日目
59,255円 ( 65,181円 )	9日目
71,011円 ( 78,112円 )	9日目
71,011円 ( 78,112円 )	9日目
23,601円 ( 25,961円 )	3日目
23,601円 ( 25,961円 )	3日目
35,466円 ( 39,013円 )	3日目
35,466円 ( 39,013円 )	3日目
35,482円 ( 39,030円 )	3日目
35,482円 ( 39,030円 )	3日目
28,247円 ( 31,072円 )	3日目
28,247円 ( 31,072円 )	3日目
23,601円 ( 25,961円 )	3日目
23,601円 ( 25,961円 )	3日目
23,492円 ( 25,841円 )	3日目
23,492円 ( 25,841円 )	3日目
23,525円 ( 25,878円 )	3日目
23,525円 ( 25,878円 )	3日目
30,624円 ( 33,686円 )	3日目
30,624円 ( 33,686円 )	9日目
59,247円 ( 65,172円 )	9日目
59,247円 ( 65,172円 )	9日目
47,317円 ( 52,049円 )	3日目
47,317円 ( 52,049円 )	3日目
47,311円 ( 52,042円 )	3日目
47,311円 ( 52,042円 )	3日目
57,905円 ( 63,696円 )	3日目
57,905円 ( 63,696円 )	9日目
59,148円 ( 65,063円 )	3日目
59,148円 ( 65,063円 )	3日目
82,356円 ( 90,592円 )	3日目
82,356円 ( 90,592円 )	9日目
59,137円 ( 65,051円 )	3日目
59,137円 ( 65,051円 )	9日目
65,099円 ( 71,609円 )	9日目
65,099円 ( 71,609円 )	9日目
70,777円 ( 77,855円 )	9日目
70,777円 ( 77,855円 )	9日目

基本情報

基本情報

水切・防水・パッキン付引込計器盤用キャビネット
【特長】
・検針窓には3mm厚の強化板ガラスを使用
・内蝶番式で堅牢な構造
・封印キーハンドルによりドアの封印が可能
・水切・防水（スポンジパッキン付）構造
・電子式WHMの収納も可能です。
【用途】
・鉄板製、屋内屋外兼用、木製基板、WHMスペース付
・WHMを収納し、建物に取り付けるのに最適

ご注意

MIシリーズ（屋内・屋外兼用）は、全て屋根なしタイプです。（商品写真参照）
屋根ありタイプは、MOシリーズ（屋外用）となります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

引込計器盤用キャビネット MIのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品引込計器盤用キャビネット MI	引込計器盤キャビネット	引込計器盤用キャビネット MOシリーズ	ステンレス製引込計器盤キャビネット	OMH 引込計器盤キャビネット（水切・防水・防塵パッキン付）	MHA 引込計器盤キャビネット（水切・防水・防塵パッキン付）
メーカー	河村電器産業	内外電機	河村電器産業	内外電機	日東工業	日東工業
通常価格	23,492円-	24,357円 -	23,492円 -	71,999円 -	39,590円 -	32,990円 -
通常出荷日	3日目〜	5日目〜	3日目〜	5日目〜	2日目〜	2日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	ステンレス	鉄	鉄
外形寸法D 奥行(厚み)(mm)	200	200	200	200	200	200
穴加工対応	非対応	非対応	非対応	非対応	非対応	非対応
開閉形状	その他開閉形状	ハンドル	その他開閉形状	ハンドル	ハンドル	ハンドル
