ワットメーターボックス MXV-P
- 一部SALE 2025/12/26まで
- 当日出荷可能
- 通常単価(税別)
- 20,804円7,023円
- 税込単価
- 22,884円7,725円
プラスチック製／屋外用。【特長】・住宅の外観に設置するのに相応しいデザイン性を...
詳細情報を確認する

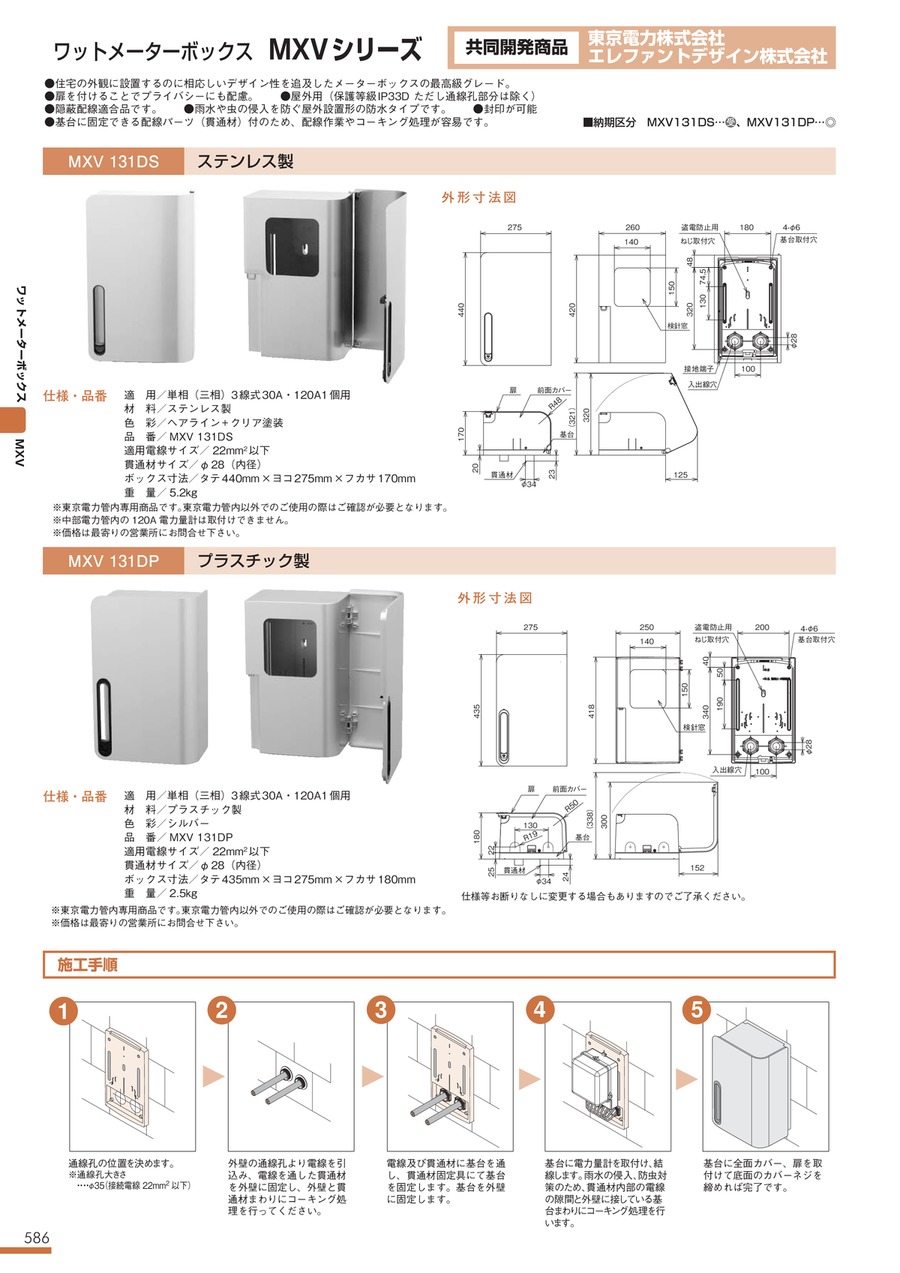

MXV131DPの仕様・寸法情報
商品情報
製品仕様
| 適用 | 単相（三相）3線式30A・120A1 個用 |
|---|---|
| 材料 | プラスチック製 |
| 色彩 | シルバー |
| 品番 | MXV 131DP |
| 適用電線サイズ | 22mm2 以下 |
| 貫通材サイズ | φ28（内径） |
| ボックス寸法 | タテ435mm×ヨコ275mm×フカサ180mm |
| 重量 | 2.5kg |
技術情報・設計アイデア
施工手順
通線孔の位置を決めます。
※通線孔大きさ
・・・・φ35（接続電線 22mm2 以下）
外壁の通線孔より電線を引込み、電線を通した貫通材を外壁に固定し、外壁と貫通材まわりにコーキング処
理を行ってください。
電線及び貫通材に基台を通し、貫通材固定具にて基台を固定します。基台を外壁に固定します。
基台に電力量計を取付け、結線します。雨水の侵入、防虫対策のため、貫通材内部の電線の隙間と外壁に接している基台まわりにコーキング処理を行います。
基台に全面カバー、扉を取付けて底面のカバーネジを締めれば完了です。
外形図
詳細情報
基本情報
プラスチック製／屋外用。
【特長】
・住宅の外観に設置するのに相応しいデザイン性を追及したメーターボックスの最高級グレード
・扉を付けることでプライバシーにも配慮
・外用（保護等級IP33Dただし通線孔部分は除く）
・隠蔽配線適合品です
・雨水や虫の侵入を防ぐ屋外設置形の防水タイプです
・封印が可能
・基台に固定できる配線パーツ（貫通材）付のため、配線作業やコーキング処理が容易です
・東京電力管内専用品です
