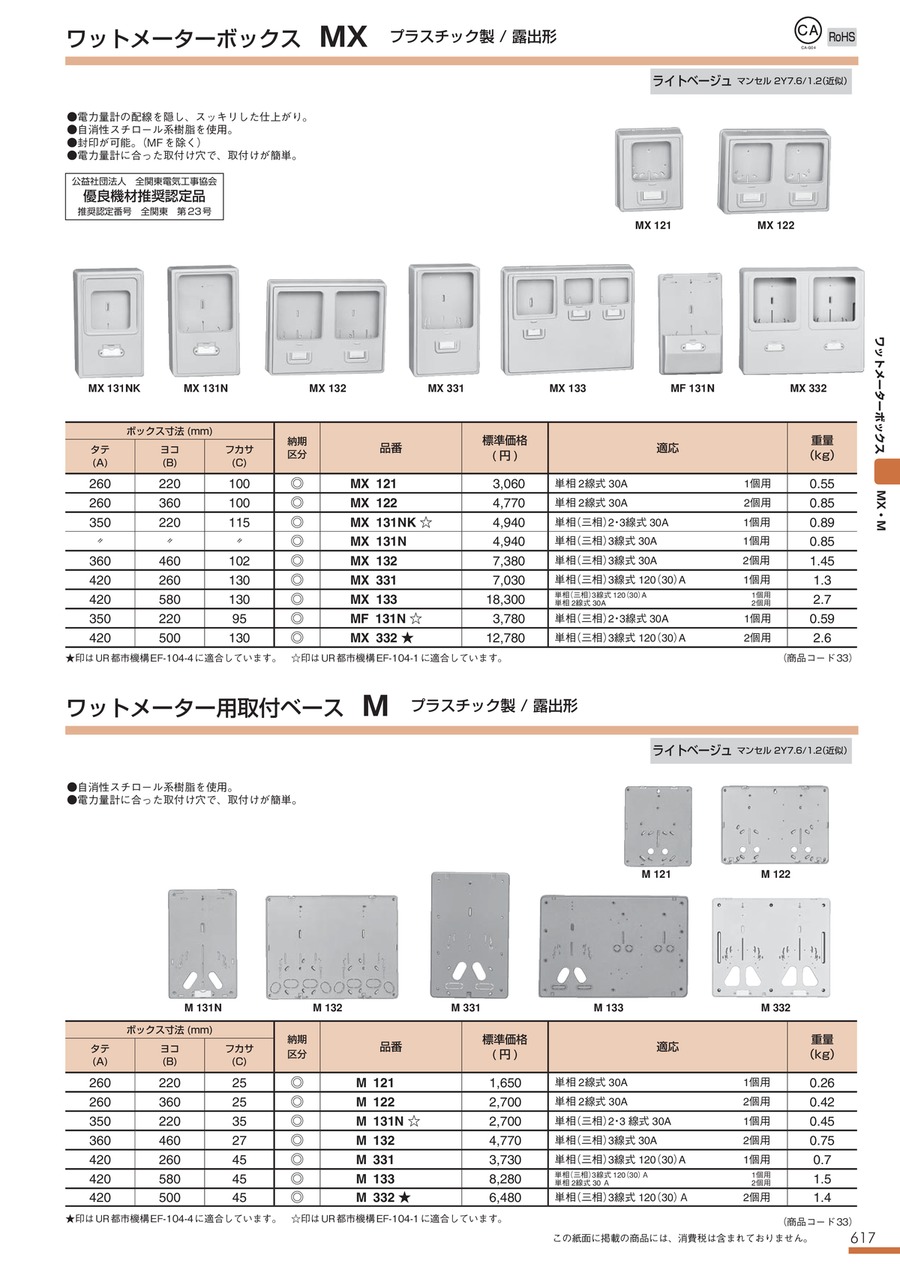

ワットメーターボックス MXシリーズ
未確定：候補が9型番あります。
商品情報
ワットメーターボックスの特長
| ボックス寸法 (mm) | 品番 | 適応 | 重量 (kg) | ||
|---|---|---|---|---|---|
| タテ (A) | ヨコ (B) | フカサ (C) | |||
| 260 | 220 | 100 | MX 121 | 単相 2線式 30A 1個用 | 0.55 |
| 260 | 360 | 100 | MX 122 | 単相 2線式 30A 2個用 | 0.85 |
| 350 | 220 | 115 | MX 131NK ☆ | 単相(三相)2・3線式 30A 1個用 | 0.89 |
| 〃 | 〃 | 〃 | MX 131N | 単相(三相)3線式 30A 1個用 | 0.85 |
| 360 | 460 | 102 | MX 132 | 単相(三相)3線式 30A 2個用 | 1.45 |
| 420 | 260 | 130 | MX 331 | 単相(三相)3線式 120(30)A 1個用 | 1.3 |
| 420 | 580 | 130 | MX 133 | 単相(三相)3線式 120(30)A 1個用 単相 2線式 30A 2個用 | 2.7 |
| 350 | 220 | 95 | MF 131N ☆ | 単相(三相)2・3線式 30A 1個用 | 0.59 |
| 420 | 500 | 130 | MX 332 ★ | 単相(三相)3線式 120(30)A 2個用 | 2.6 |
★印はUR都市機構EF-104-4に適合しています。 ☆印はUR都市機構EF-104-1に適合しています。
ワットメーターボックスの外観
MX 121
MX 122
MX 131NK
MX 131N
MX 132
MX 331
MX 133
MF 131N
MX 332
詳細情報
基本情報
プラスチック製、露出形のワットメーターボックス。
【特長】
・電力量計の配線を隠し、スッキリした仕上がり。
・自消性スチロール系樹脂を使用。
・封印が可能（MFを除く）。
・電力量計に合った取付け穴で、取付けが簡単。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
