フローティング構造 0.5mm ピッチ 基板間接続用コネクタ FX20シリーズ
- 使用電流 (A)
- 0.5
- 使用電圧 (V)
- AC50
- 結線方法
- 基板実装(SMT)
- 端子接触部のめっき
- 金
- 特徴
- 自動実装対応
- コンタクトピッチ (mm)
- 0.5
- 使用温度範囲 (℃)
- -55～+85
- ターミナルピッチ (mm)
- 0.5
- 備考
- 絶縁物：UL94V-0
未確定：候補が3型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
639円 ( 703円 ) | 1日目 |
770円 ( 847円 ) | 1日目 |
770円 ( 847円 ) | 1日目 |
詳細情報
基本情報
【特長】
・0.5mmピッチ。
・2点接点構造により高接触信頼性を確保。
・信号端子の有効接触長は1.5mmと長く、嵌合ストロークに対し充分なマージンを有しております。
・パターン禁止エリア不要。
・自動実装に対応。（吸着面を確保）
・大きなガイド形状による優れた嵌合性。

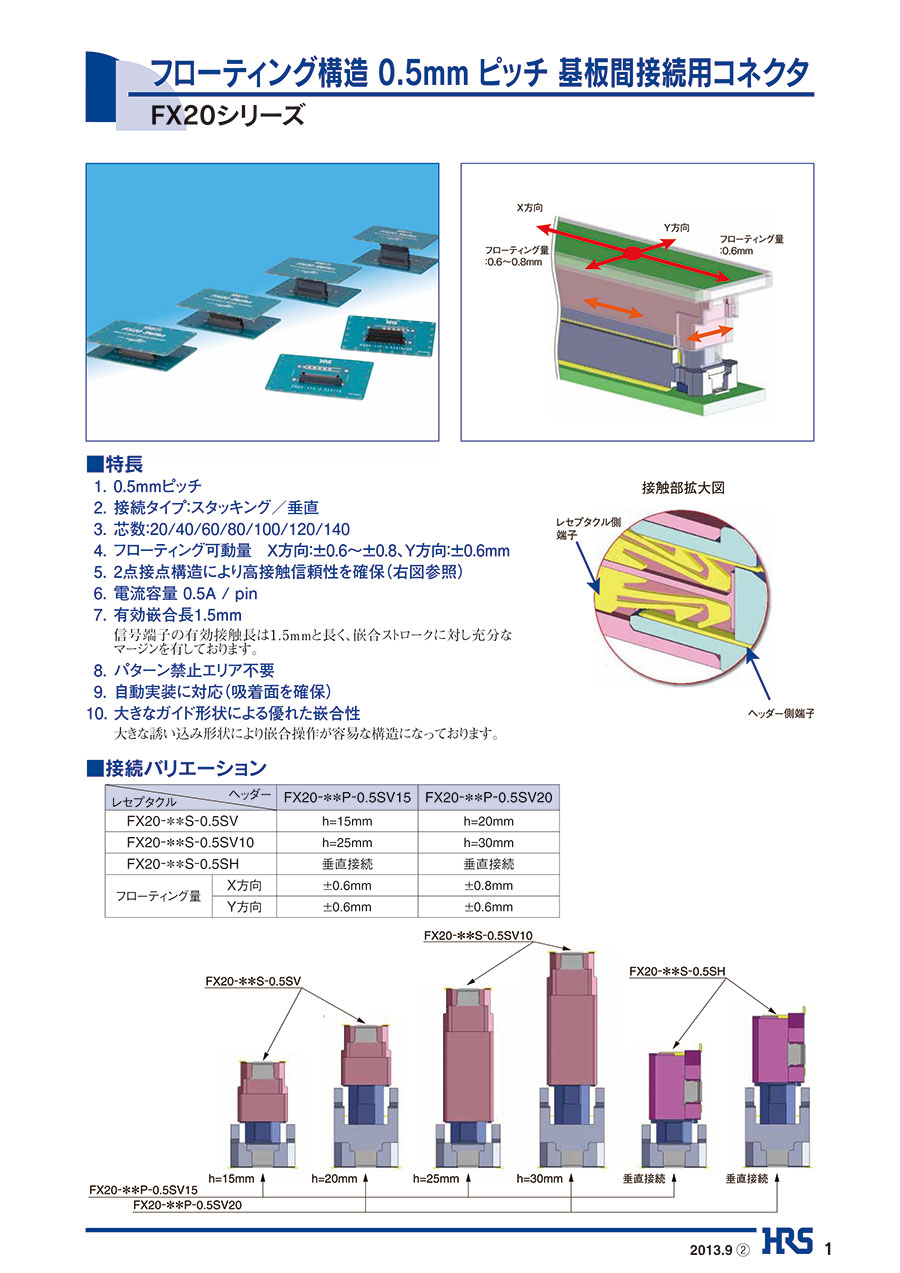

カタログ
フローティング構造 0.5mm ピッチ 基板間接続用コネクタ FX20シリーズのレビュー
測定機器の連結に使用
5
5.02021/10/08
測定機器の連結に使用しました。コネクタに可動部があるので連結時に刺しやすく、コネクタを痛める心配も減ります。
0人が参考にしています。
精密機器に使用
4
4.02018/10/10
コネクタの使いやすさで選びました。取り付けも簡単にできて、トラブルもないので使い勝手がよい商品だと思います。耐久性に関し...もっと読む
0人が参考にしています。
