ヒロセ電機

電源用プラスチックコネクタ EMシリーズ【1～4個入り】

カタログ |

通常単価(税別): 152円～3,049円

税込単価: 167円～3,354円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

最大50A対応、電源用プラスチックコネクタ。【特長】・大型機器内での配線用中継タイプのコネクタ。・UL...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。

よく一緒に見られています

ヒロセ電機

通常出荷日：在庫品1日目

よく一緒に見られています

ヒロセ電機

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の特長

EM35M

電源用プラスチックコネクタ。
大電流4芯（3相電源+グランド）。
結線が容易な圧着結線。
汎用工具が使用可能で、 JIS C 9711適合圧着工具
操作性の良いワンタッチロックが可能。

製品仕様

コネクタ形状	プラグ, レセプタクル, 端子, アクセサリー
パネル取り付け方法	スクリュー, DIN レール
極数	4
接点部めっき	錫
挿抜回数	100, 10
定格電流	30, 50, 70 A
定格電圧(AC)	AC 1000 V
定格電圧(DC)	DC 9999.999, 1000 V
開口部方向	ストレート
結線方法	圧着
ロック方式	簡易ロック, バイヨネット, レバーロック
適合電線サイズ (mm^²) Min.	5.26, 8, 8.44 mm^²
適合電線サイズ (mm^²) Max.	5.57, 8, 8.92 mm^²
外装材料	プラスティック
使用温度範囲 (Max.)	125 ℃
使用温度範囲 (Min.)	-40 ℃

レセプタクル

アクセサリー

端子

型番リスト

表示件数

型番

関連	RoHS?	最小発注数量

データシート	-	1個
データシート	10	5個
データシート	10	1個
データシート	10	1パック 4個入り
データシート	10	1パック 4個入り
データシート	10	1パック 4個入り

通常単価(税別) (税込単価)	通常出荷日

1,734円 ( 1,907円 )	1日目
152円 ( 167円 )	在庫品1日目当日出荷可能
678円 ( 746円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	4日目
1,485円 ( 1,634円 )	4日目
3,049円 ( 3,354円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

最大50A対応、電源用プラスチックコネクタ。
【特長】
・大型機器内での配線用中継タイプのコネクタ。
・UL、TÜV規格を取得。
・パネルとDINレールへ取付けタイプ。
・グランド端子が先に接触するシーケンス構造です。
・複数個使いでの誤嵌合を防止します。
・圧着端子は、JIS C 9711適合の圧着工具で圧着可能です。
・圧着端子を使用しているため、誰にでも容易で均一な結線が可能です。
・ワンタッチでロック操作が完了します。
【用途】
・端子台からの置き換えにも最適。
・ネジ止め作業等の工数削減と作業効率化に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。

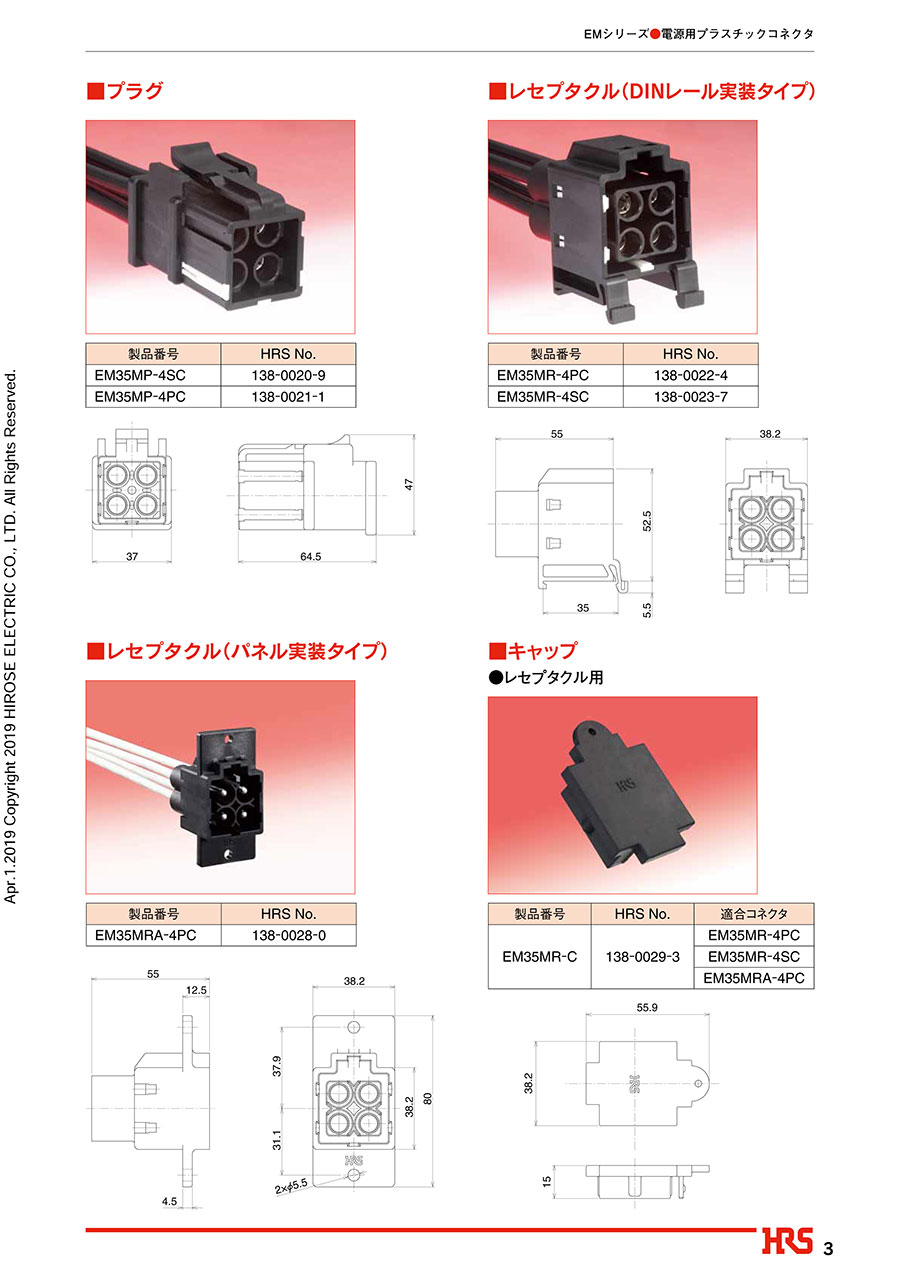

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
