大東通信機

警報用ヒューズ SDPシリーズ

カタログ |

通常単価(税別): 710円～720円

税込単価: 781円～792円

通常出荷日：在庫品1日目当日出荷可能

高い信頼性の要求される機器で長年使用されている高信頼性ヒューズ。【特長】・ヒューズが溶断するとスプリン...

よく一緒に見られています

大東通信機

通常出荷日：在庫品1日目

よく一緒に見られています

大東通信機

通常出荷日：在庫品1日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

警報用ヒューズ SDPシリーズの仕様

商品外観

外形寸法：17.2×5.5×19mm
重量：1.8g
色：黒
使用温度範囲：-20～+60℃
保存温度：-25～+40℃
通電容量：110%
溶断規格：200% 2分以内

外形図

品名	定格電流	定格遮断容量	公称値
品名	定格電流	定格遮断容量	ヒューズ抵抗値^※1	溶断I²t^※2
SDP20	2A	AC 125V 100A DC 125V 50A	44mΩ	3A²・s
SDP32	3.2A		29mΩ	9A²・s
SDP50	5A		20mΩ	23A²・s

※1：コールド時（定格電流の10%以下にて測定）
※2：溶断I²t値は、I²t特性の1msの値です。

溶断特性

I²t-t特性

型番リスト

表示件数

型番

SDP20

SDP32

SDP50

定格電流

(A)

RoHS?

最小発注数量

2	10	1個
3.2	-	1個
5	10	1個

通常単価(税別) (税込単価)	通常出荷日

720円 ( 792円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高い信頼性の要求される機器で長年使用されている高信頼性ヒューズ。
【特長】
・ヒューズが溶断するとスプリングが展開し、ヒューズ内部又はホルダに設けた警報接点をメイク。
・小型警報用ヒューズ（タイムラグ溶断タイプ）。
【用途】
・電話交換機などの各種通信機、器工作などの各種産業機器など。
・通信装置、産業用ロボットなど各種産業機器に幅広く使用。

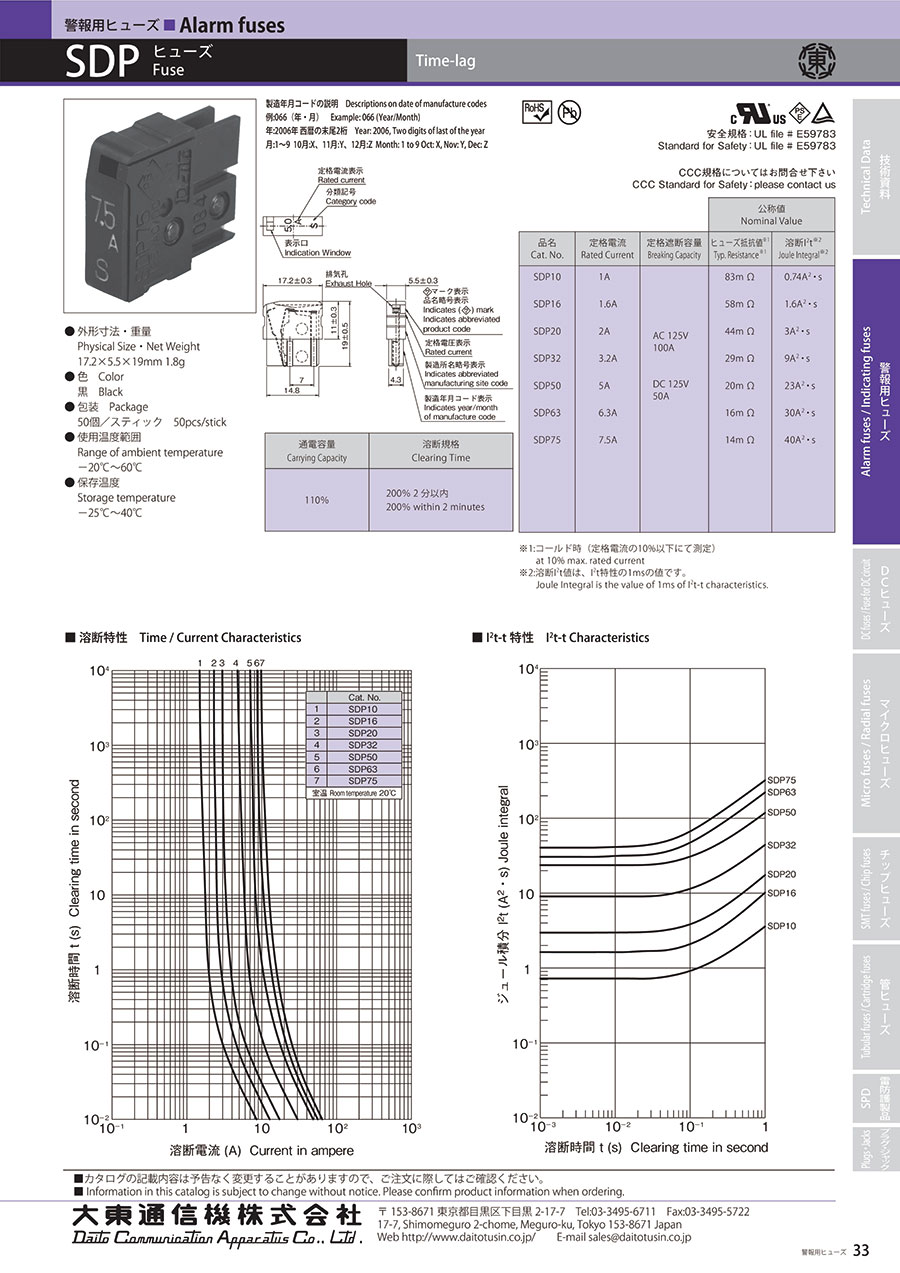

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
