警報用ヒューズ P4・PL4・P4Hシリーズ

Name: 警報用ヒューズ P4・PL4・P4Hシリーズ
Brand: 大東通信機
SKU: 222005616576
Rating: 5 (5 reviews)

カタログ |

通常単価(税別): 338円～950円特別価格

税込単価: 372円～1,045円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

高い信頼性の要求される機器で長年使用されている高信頼性ヒューズ。【特長】・ヒューズが溶断するとスプリン...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

大東通信機

マイクロヒューズ LMシリーズ

通常価格(税別)： 108円 (税込価格：119円)

通常出荷日：在庫品1日目

よく一緒に見られています

大東通信機

警報用ヒューズ MPシリーズ

通常価格(税別)： 228円 (税込価格：251円)

通常出荷日：在庫品1日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

警報用ヒューズ P4・PL4シリーズの仕様

商品外観

外形寸法：32×10×35mm
重量：9.5g
色：黒色
使用温度範囲：-20～+70℃
保存温度：-40～+85℃

外形図

-				公称値
品名	最大安全通過電流	溶断電流^※1	定格遮断容量	ヒューズ抵抗値^※2	溶断I²t^※3
P403	0.3A	0.7A	AC 220V 2,500A DC 250V 1,500A	2Ω	0.12A²・S
P405	0.5A	1A		1.3Ω	0.3A²・S
P413	1.3A	2A		0.5Ω	2.1A²・S
P420	2A	3A		62mΩ	5.3A²・S
P430	3A	4.5A		44mΩ	12A²・S
P450	5A	7.5A		28mΩ	49A²・S
PL4100	10A	20A	AC 125V 2,500A DC 125V 1,500A	10mΩ	200A²・S
PL4150	15A	30A	AC/DC 125V 1,000A	8mΩ	400A²・S

※1：1分以内に溶断する電流値
※2：コールド時（定格電流の10%以下にて測定）
※3：溶断I²t値は、I²t特性の10msの値です。

（注）本品をAC100～200V系の回路にご使用の場合は、ご使用の製品が電気用品安全法（PSE）の対象外であることをご確認ください。
（注）警報接点容量 P4、PL4：200VA Max. AC 220V/DC 250V Max. 5A

溶断特性

I²t-t特性

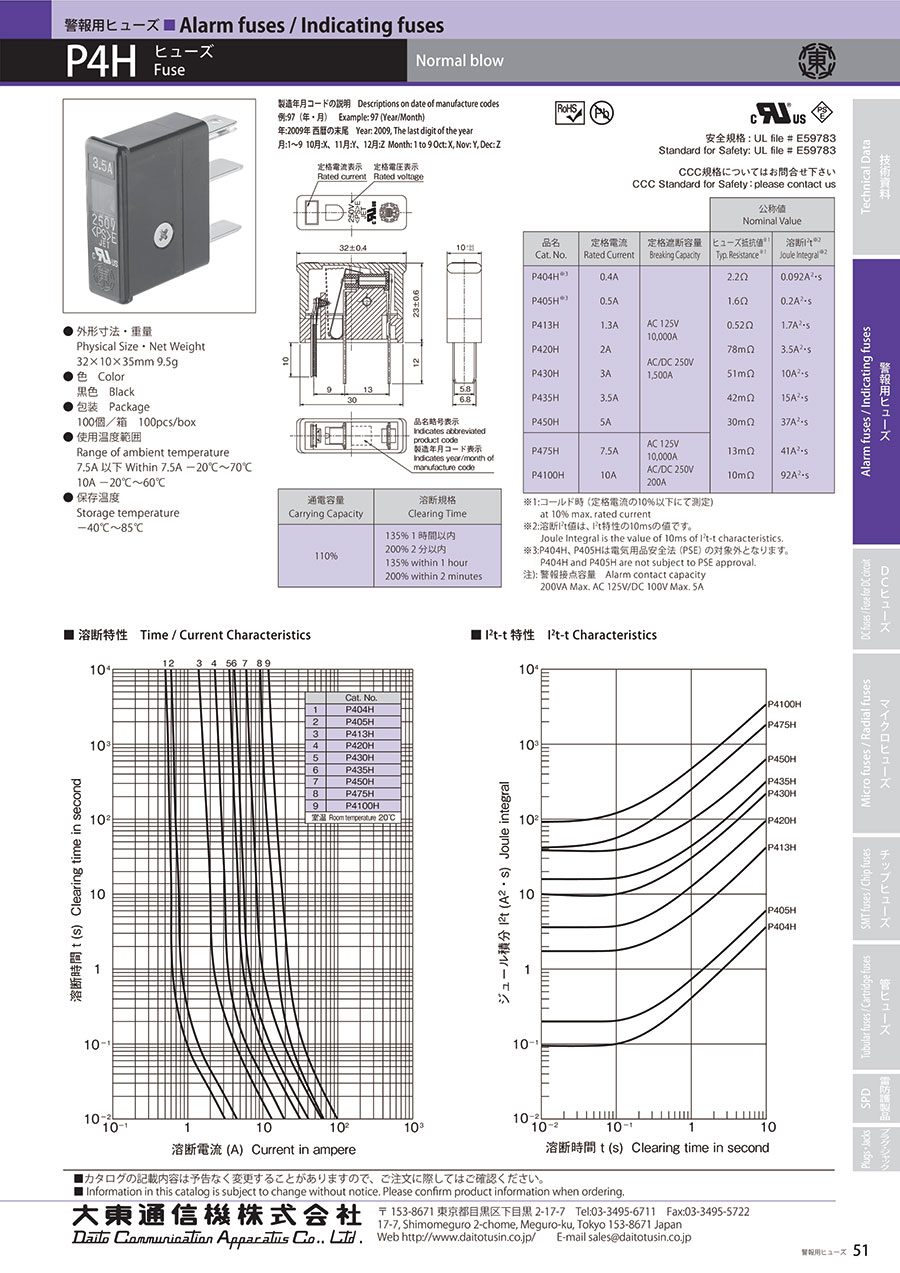

警報用ヒューズ P4Hシリーズの仕様

商品外観

外形寸法：32×10×35mm
重量：9.5g
色：黒色
使用温度範囲：7.5以下：-20～+70℃　10A：-20～+60℃
保存温度：-40～+85℃

外形図

-			公称値
品名	定格電流	定格遮断容量	ヒューズ抵抗値^※1	溶断I²t^※2
P404H^※3	0.4A	AC 125V 10,000A AC/DC 250V 1,500A	2.2Ω	0.092A²・S
P405H^※3	0.5A		1.6Ω	0.2A²・S
P413H	1.3A		0.52Ω	1.7A²・S
P420H	2A		78mΩ	3.5A²・S
P430H	3A		51mΩ	10A²・S
P435H	3.5A		42mΩ	15A²・S
P450H	5A		30mΩ	37A²・S
P475H	7.5A	AC 125V 10,000A AC/DC 250V 200A	13mΩ	41A²・S
P4100H	10A	AC 125V 10,000A AC/DC 250V 200A	10mΩ	92A²・S

※1：コールド時（定格電流の10%以下にて測定）
※2：溶断I²t値は、I²t特性の10msの値です。
※3：P404H、P405Hは電気用品安全法（PSE）の対象となります。

（注）警報接点容量 200VA Max. AC 125V/DC 100V Max. 5A

溶断特性

I²t-t特性

型番リスト

表示件数

型番

定格電圧

(V)

定格電流

(A)

遮断容量

(kA)

代表規格

遮断電流

(A)

色

その他取得規格

RoHS?

最小発注数量

AC220 / DC250	0.5	2.5（AC220V）、1.5（DC250V）	-	1	黒	NTT仕様	10	1個
AC125 / AC250 / DC250	0.5	10（AC125V）、1.5（AC／DC250V）	CCC / CSA	-	黒	-	10	2個
AC220 / DC250	1.3	2.5（AC220V）、1.5（DC250V）	-	2	黒	NTT仕様	10	1個
AC220 / DC250	2	2.5（AC220V）、1.5（DC250V）	-	3	黒	NTT仕様	10	1個
AC125 / AC250 / DC250	2	10（AC125V）、1.5（AC／DC250V）	PSE / CCC / CSA	-	黒	-	10	2個
AC220 / DC250	3	2.5（AC220V）、1.5（DC250V）	-	4.5	黒	NTT仕様	10	2個
AC125 / AC250 / DC250	3	10（AC125V）、1.5（AC／DC250V）	PSE / CCC / CSA	-	黒	-	10	2個
AC220 / DC250	5	2.5（AC220V）、1.5（DC250V）	-	7.5	黒	NTT仕様	10	2個
AC125 / AC250 / DC250	5	10（AC125V）、1.5（AC／DC250V）	PSE / CCC / CSA	-	黒	-	10	2個
AC125 / DC125	10	2.5（AC125V）、1.5（DC125V）	-	20	茶	NTT仕様	10	1個
AC125 / DC125	15	1（AC／DC125V）	-	30	茶	NTT仕様	10	1個

通常単価(税別) (税込単価)	通常出荷日

338円253円 ( 278円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能
518円 ( 570円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能
600円450円 ( 495円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能
518円 ( 570円 )	在庫品1日目当日出荷可能
348円 ( 383円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高い信頼性の要求される機器で長年使用されている高信頼性ヒューズ。
【特長】
・ヒューズが溶断するとスプリングが展開し、ヒューズ内部又はホルダに設けた警報接点をメイク。
【用途】
・電話交換機などの各種通信機、器工作などの各種産業機器など。
・通信装置、産業用ロボットなど各種産業機器に幅広く使用。
・警報用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

警報用ヒューズ P4・PL4・P4Hシリーズのレビュー

5平均満足度：5.05件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

遮断時に警報が必要な個所に

満足度：5.02022/05/28

組込機器で警報が必要な場合、ＣＰでは場所を取ってしまうのでこちらを使用しました。ＥＬＣＢ + Ｐ４Ｈという組み合わせ...もっと読む

0人が参考にしています。

予備パーツとして

満足度：5.02021/06/28

生産設備の予備として購入しました。何度か交換していますが、全く問題ないです。

0人が参考にしています。

警報用ヒューズとして

満足度：5.02019/10/28

在庫が切れてしまったところすぐに補充することができました。地元の商社と違い、納期が確実なので非常に助かります。

0人が参考にしています。

製造設備の修理

満足度：5.02019/04/04

在庫が少なくなってきたので予備含めて購入。安価で短納期なのが助かっています。

0人が参考にしています。

食品機械のメンテナンス

満足度：5.02017/08/21

短納期及び安価ですごく良かった。警報用ヒユーズは切れた時に警報をだせるのですごく良かった。
