マイクロヒューズ LMシリーズ
- 通常単価(税別)
- 108円～360円
- 税込単価
- 119円～396円
【特長】・ラジアル形マイクロヒューズは、スルーホールタイプの基板に用いる非再生...
詳細情報を確認する- 種類
- 基板用
- ヒューズサイズ
- その他
- 動作周囲温度
- その他
- 代表規格
- UL / TUV / CSA
- 定格遮断容量
- AC/DC48V 50A
- 端子形状
- PC端子
- 使用温度範囲 (℃)
- -20～60
- 外径寸法 (mm)
- 10×4×8
ご注意
- 商品本体に刻印された「LM」横の数字はアンペアではなく「ロット番号」となります。 別途刻印されたアンペアの数字をご確認ください。
未確定：候補が5型番あります。
商品情報
マイクロヒューズ LMシリーズの仕様
商品外観
- 外形寸法：10×4×8mm
- 重量：0.4g
- 色：黒色／内部可視タイプ
- 使用温度範囲：-20～+60℃
- 保存温度：-40～+85℃
- 通電容量：100%
- 溶断規格：150% 10分以内、200% 5秒以内
外形図
| - | 公称値 | |||
|---|---|---|---|---|
| 品名 | 定格電流 | 定格遮断容量 | ヒューズ抵抗値※1 | 溶断I2t※2 |
| LM10 | 1A | AC／DC 48V 50A | 0.17Ω | 0.2A2・s |
| LM13 | 1.3A | 0.12Ω | 0.4A2・s | |
| LM20 | 2A | 65mΩ | 1.2A2・s | |
| LM50 | 5A | 21mΩ | 10A2・s | |
- ※1：コールド時（定格電流の10%以下にて測定）
- ※2：溶断I2t値は、I2t特性の10msの値です。
溶断特性
I2t-t特性
詳細情報
基本情報
【特長】
・ラジアル形マイクロヒューズは、スルーホールタイプの基板に用いる非再生用ヒューズ。
・プリント基板への実装時に導電部の露出がなく、絶縁設計が容易。また、実装の高密度化に貢献。
・定格電圧AC／DC48V、端子ピッチ5.08mm、普通溶断タイプのラジアル形。
【用途】
・プリンタ／複合機、家電などプリント基板用として幅広く使用。
ご注意
- 商品本体に刻印された「LM」横の数字はアンペアではなく「ロット番号」となります。 別途刻印されたアンペアの数字をご確認ください。

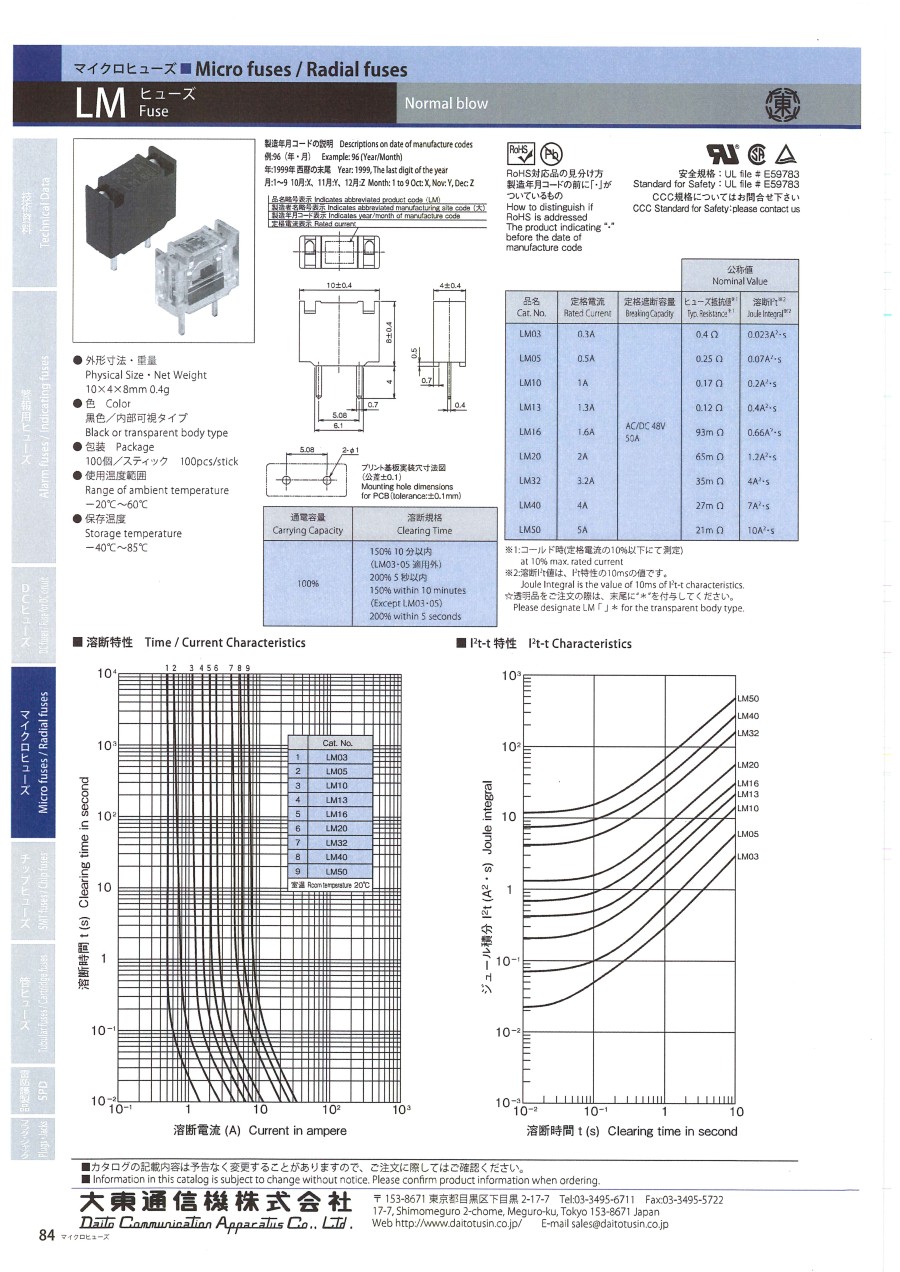

カタログ
マイクロヒューズ LMシリーズのレビュー
シーケンサ基盤の修理
5
5.02024/05/10
一昔前の三菱シーケンサに実装されているマイクロヒューズが切れてしまい、交換用に購入しました。
古い基盤だったので探すのに...もっと読む
1人が参考にしています。
修理
4
4.02019/09/04
操作盤の修理に使用。
問題なく使用しています。
納期が早くて助かります。
1人が参考にしています。
ロボットのヒューズ交換
5
5.02022/10/04
ロボット故障でヒューズが切れてしまったので交換しました。
無事復帰しました。
0人が参考にしています。
