コーセル

KLシリーズ DIN レールタイプ

Name: KLシリーズ DIN レールタイプ
Brand: コーセル
SKU: 222005616486
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 8,389円～13,786円

税込単価: 9,228円～15,165円

DIN専用電源・製品ラインナップ：120W・240Wを用意。【特長】・KHシリ...

詳細情報を確認する

形状
DINレール直付け
シングル/マルチ
シングル
入力電圧
AC専用
高さ (mm)
124
奥行 (mm)
117
安全規格
CE / UL / CUL / CSA
入力電圧 (V)
AC85～264
過電流保護回路
あり
過電圧保護回路
あり
備考
DC_OK表示機能装備（LED表示：緑）
DEMKO規格
適合品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

INDEX

製品の基本仕様・特長

製品比較情報

KLEA／KLNA120Fの特長

KLEA120F

KLNA120F

高効率（88%typ AC230V入力、100%負荷）
待機時の消費電力を低減
広い動作周囲温度範囲
入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意

KLEA／KLNA120Fの呼称方法

1 シリーズ名 KLE：ヨーロッパ端子タイプ／KLN：ブロック端子タイプ
2 単一出力
3 定格出力電力
4 フルレンジ入力
5 定格出力電圧
6 オプション C：コーティング／N2：ネジ取付対応

ブロックダイヤグラム

外形図

KLEA120F（ヨーロッパ端子タイプ）

KLNA120F（ブロック端子タイプ）

※ 公差：±1
※ 質量：580g max
※ 基板材質/厚さ：FR-4/1.6mm
※ シャーシ材質：アルミ
※ カバー材質：ステンレス
※ DINレール取付金具：アルミ、ステンレス、ナイロン
※ 単位：mm
※ 端子台締め付けトルク：1N・m max

※ 公差：±1
※ 質量：580g max
※ 基板材質/厚さ：FR-4/1.6mm
※ シャーシ材質：アルミ
※ カバー材質：ステンレス
※ DINレール取付金具：アルミ、ステンレス、ナイロン
※ 単位：mm
※ 端子台締め付けトルク：1.6N・m max

KLEA／KLNA240Fの特長

KLEA240F

KLNA240F

高効率（90%typ AC230V入力、100%負荷）
広い動作周囲温度範囲
入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意

KLEA／KLNA240Fの呼称方法

ブロックダイヤグラム

外形図

KLEA240F（ヨーロッパ端子タイプ）

KLNA240F（ブロック端子タイプ）

※ 公差：±1
※ 質量：750g max
※ 基板材質/厚さ：FR-4/1.6mm
※ シャーシ材質：アルミ
※ カバー材質：ステンレス
※ DINレール取付金具：アルミ、ステンレス、ナイロン
※ 単位：mm
※ 端子台締め付けトルク：1N・m max

※ 公差：±1
※ 質量：750g max
※ 基板材質/厚さ：FR-4/1.6mm
※ シャーシ材質：アルミ
※ カバー材質：ステンレス
※ DINレール取付金具：アルミ、ステンレス、ナイロン
※ 単位：mm
※ 端子台締め付けトルク：1.6N・m max

※ 商品の詳しい内容はメーカーサイト、カタログでご確認ください。

出力電圧が出ないなど不具合が疑われる場合

事象	電源で起きていること	考えられる要因	確認方法	対策案	該当製品例
通電直後から出力電圧が出ない	過電圧保護が動作している	センシング線が接続されていない	センシング線の接続を確認してください	センシング線を正しく接続してください	センシング機能を持つ製品全般
	過電流保護回路が動作している	出力が短絡している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力側を正しく配線してください	製品全般
	過電流保護回路が動作している	出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）	出力側の配線を確認してください	出力側を正しく配線してください	製品全般
	電源が起動していない	入力電圧が電源に印加されていない	外部ヒューズやブレーカがトリップしていないか確認してください	外部ヒューズを交換、もしくはブレーカを戻してください	製品全般
		入力電圧が電源に印加されていない	入力側の配線が正しいか確認してください	入力側を正しく配線してください	製品全般
		リモートコントロールがOFFになっている	リモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		リモートコントロールがOFFになっている	リモートコントロールの回路の配線が正しいか確認してください	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		直列運転が不可能な製品で直列運転している	1つの電源で、正常な電圧が出力されることを確認してください	直列運転が可能な製品を使用してください	直列運転不可の製品※取扱説明の「直列運転」を確認してください
正常に出力していたが、今は出力電圧が出ない	過熱保護が動作している	FANが停止している	電源を充分冷却して再度通電してもファンが止まっていることを確認してください取扱説明書に記載のFANの寿命データを確認してください	FANユニットを交換してください	PBA300F～1500 FPBA1500T ACEシリーズ
		FANが停止している		電源を交換してください	ファンユニットがない製品
		ポイント温度が高いまたはディレーティング範囲外で使用している	電源を十分冷却して再度通電し、出力が出ることを確認してください	取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします	過熱保護回路を搭載した製品（シャットダウン方式）
	過電圧保護が動作している	モータが接続されている場合、逆起電圧により出力が上昇している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力端子に、逆電圧防止用ダイオードを追加してください逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください	全製品

基本特性データ

型名	回路方式	発振周波数（kHz）	入力電流 ※1（A）	ヒューズ	突入電流保護回路	基板／パターン面			直並列運転可否
型名	回路方式	発振周波数（kHz）	入力電流 ※1（A）	ヒューズ	突入電流保護回路	材質	片面	両面	直列	並列
KLEA120F	アクティブフィルタ	40～160	1.2	250V 4A	サーミスタ	ガラスエポキシ	-	○	○	×
KLNA120F	他励フライバック	20～150※2	1.2	250V 4A	サーミスタ	ガラスエポキシ	-	○	○	×
KLEA240F	アクティブフィルタ	50～70	2.4	250V 8A	サーミスタ	ガラスエポキシ	-	○	○	×
KLNA240F	シングルフォワード	130	2.4	250V 8A	サーミスタ	ガラスエポキシ	-	○	○	×

1.入力電流は、AC115V・定格負荷時の値を示します。
2.軽負荷時は電力低減のため、バースト動作に移行します。バースト動作時の周波数は使用条件によって異なります。詳細はサポートセンターへお問い合わせください。

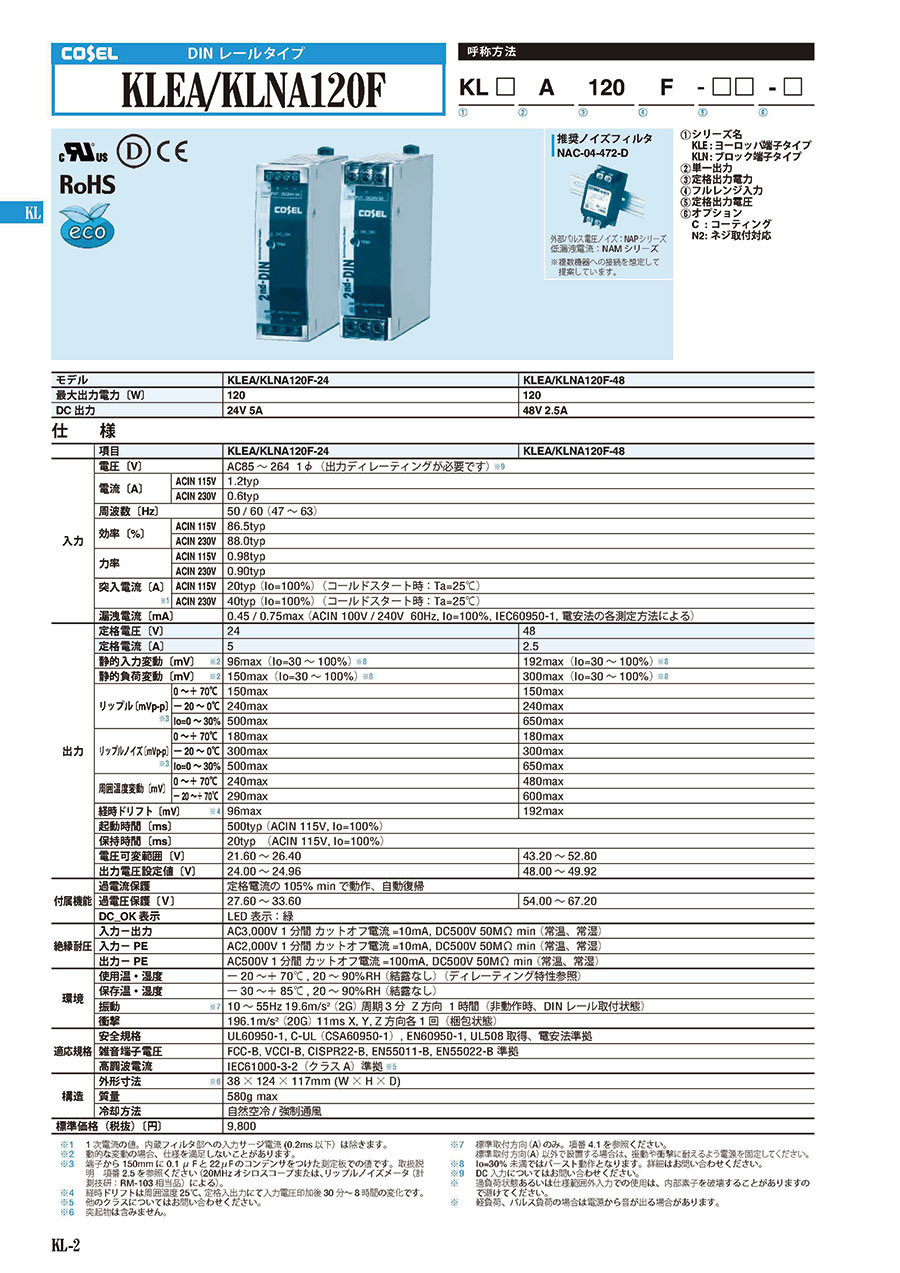

製品仕様

-	項目		KLEA／KLNA120F-24	KLEA／KLNA120F-48
最大出力電力［W］			120	120
DC 出力			24V 5A	48V 2.5A
入力	電圧［V］		AC85～264 1φ（出力ディレーティングが必要です）※9
	電流［A］	ACIN 115V	1.2typ
	電流［A］	ACIN 230V	0.6typ
	周波数［Hz］		50／60（45～66）
	効率［%］	ACIN 115V	86.5typ
	効率［%］	ACIN 230V	88.0typ
	力率	ACIN 115V	0.98typ
	力率	ACIN 230V	0.90typ
	突入電流［A］※1	ACIN 115V	20typ（Io=100%）（コールドスタート時：Ta=25℃）
	突入電流［A］※1	ACIN 230V	40typ（Io=100%）（コールドスタート時：Ta=25℃）
	漏洩電流［mA］		0.45 / 0.75 max（ACIN 100V/240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
出力	定格電圧［V］		24	48
	定格電流［A］		5	2.5
	静的入力変動［mV］※2		96max（Io=30～100%）※8	192max（Io=30～100%）※8
	静的負荷変動［mV］※2		150max（Io=30～100%）※8	300max（Io=30～100%）※8
	リップル［mVp・p］※3	0～+70℃	150max	150max
		-20～0℃	240max	240max
		Io=0～30%	500max	650max
	リップルノイズ［mVp・p］※3	0～+70℃	180max	180max
		-20～0℃	300max	300max
		Io=0～30%	500max	650max
	周囲温度変動［mV］	0～+70℃	240max	480max
	周囲温度変動［mV］	-20～+70℃	290max	600max
	経時ドリフト［mV］ ※4		96max	192max
	起動時間［ms］		500typ（ACIN 115V, Io=100%）
	保持時間［ms］		20typ（ACIN 115V, Io=100%）
	電圧可変範囲［V］		21.60～26.40	43.20～52.80
	出力電圧設定値［V］		24.00～24.96	48.00～49.92
付属機能	過電流保護		定格電流の105%minで動作、自動復帰
	過電圧保護［V］		27.60～33.60	54.00～67.20
	DC_OK表示		LED表示：緑
絶縁耐圧	入力 - 出力		AC3,000V 1分間カットオフ電流=10mA, DC500V 50MΩ min（常温, 常湿）
	入力 - PE		AC2,000V 1分間カットオフ電流=10mA, DC500V 50MΩ min（常温, 常湿）
	出力 - PE		AC500V 1分間カットオフ電流=100mA, DC500V 50MΩ min（常温, 常湿）
環境	使用温・湿度		-20～+70℃ , 20～90%RH（結露なし）（ディレーティング特性参照）
	保存温・湿度		-30～+85℃ , 20～90%RH（結露なし）
	振動 ※7		10～55Hz 19.6m/s²（2G）周期3分 Z 方向 1時間（非動作時、DINレール取付状態）
	衝撃		196.1m/s²（20G）11ms X, Y, Z 方向各1回（梱包状態）
適応規格	安全規格		UL60950-1 , C-UL（CSA60950-1）, EN60950-1, UL508取得, 電安法準拠
	雑音端子電圧		FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
	高調波電流		IEC61000-3-2（クラスA）準拠 ※5
構造	外形寸法 ※6		38×124×117mm（W×H×D）
	質量		580g max
	冷却方法		自然空冷／強制通風

※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
※2動的な変動の場合、仕様を満足しないことがあります。
※3端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.5を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。
※4経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
※5他のクラスについてはサポートセンターへお問い合わせください。
※6突起物は含みません。
※7標準取付方向（A）のみ。項番4.1を参照ください。標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
※8Io=30%未満ではバースト動作となります。詳細はサポートセンターへお問い合わせください。
※9DC入力についてはサポートセンターへお問い合わせください。

※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。

製品仕様

-	項目		KLEA／KLNA240F-24	KLEA／KLNA240F-48
最大出力電力［W］			240	240
DC 出力			24V 10A	48V 5A
入力	電圧［V］		AC85～264 1φ（出力ディレーティングが必要です）※8
	電流［A］	ACIN 115V	2.4typ
	電流［A］	ACIN 230V	1.3typ
	周波数［Hz］		50／60（45～66）
	効率［%］	ACIN 115V	88.0typ
	効率［%］	ACIN 230V	90.0typ
	力率	ACIN 115V	0.98typ
	力率	ACIN 230V	0.90typ
	突入電流［A］※1	ACIN 115V	20typ（Io=100%）（コールドスタート時：Ta=25℃）
	突入電流［A］※1	ACIN 230V	40typ（Io=100%）（コールドスタート時：Ta=25℃）
	漏洩電流［mA］		0.45 / 0.75 max（ACIN 100V/240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
出力	定格電圧［V］		24	48
	定格電流［A］		10	5
	静的入力変動［mV］※2		96max	192max
	静的負荷変動［mV］※2		150max	300max
	リップル［mVp・p］※3	0～+70℃	150max	150max
	リップル［mVp・p］※3	-20～0℃	240max	240max
	リップルノイズ［mVp・p］※3	0～+70℃	180max	180max
	リップルノイズ［mVp・p］※3	-20～0℃	300max	300max
	周囲温度変動［mV］	0～+70℃	240max	480max
	周囲温度変動［mV］	-20～+70℃	290max	600max
	経時ドリフト［mV］ ※4		96max	192max
	起動時間［ms］		500typ（ACIN 115V, Io=100%）
	保持時間［ms］		20typ（ACIN 115V, Io=100%）
	電圧可変範囲［V］		21.60～26.40	43.20～52.80
	出力電圧設定値［V］		24.00～24.96	48.00～49.92
付属機能	過電流保護		定格電流の105%minで動作、自動復帰
	過電圧保護［V］		27.60～33.60	54.00～67.20
	DC_OK表示		LED表示：緑
絶縁耐圧	入力 - 出力		AC3,000V 1分間カットオフ電流＝10mA, DC500V 50MΩ min（常温, 常湿）
	入力 - PE		AC2,000V 1分間カットオフ電流＝10mA, DC500V 50MΩ min（常温, 常湿）
	出力 - PE		AC500V 1分間カットオフ電流＝100mA, DC500V 50MΩ min（常温, 常湿）
環境	使用温・湿度		-20～+70℃ , 20～90%RH（結露なし）（ディレーティング特性参照）
	保存温・湿度		-30～+85℃ , 20～90%RH（結露なし）
	振動 ※7		10～55Hz 19.6m/s²（2G）周期3分 Z 方向 1時間（非動作時、DINレール取付状態）
	衝撃		196.1m/s²（20G）11ms X, Y, Z 方向各1回（梱包状態）
適応規格	安全規格		UL60950-1 , C-UL（CSA60950-1）, EN60950-1, UL508取得, 電安法準拠
	雑音端子電圧		FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
	高調波電流		IEC61000-3-2（クラスA）準拠 ※5
構造	外形寸法 ※6		50×124×117mm（W×H×D）
	質量		750g max
	冷却方法		自然空冷／強制通風

※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
※2動的な変動の場合、仕様を満足しないことがあります。
※3端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.5を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。
※4経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
※5他のクラスについてはサポートセンターへお問い合わせください。
※6突起物は含みません。
※7標準取付方向（A）のみ。項番4.1を参照ください。標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
※8Io=30%未満ではバースト動作となります。詳細はサポートセンターへお問い合わせください。
※9DC入力についてはサポートセンターへお問い合わせください。

※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。

ラインナップと特長

DINレール

-		出力数	シリーズ名	発売年	主な特長	安全規格環境対応
ユニットタイプ	シングル	1	PBA	'03	汎用型ユニット電源	UL・C-UL認定品／TUV認定品／CEマーキング適合品
				'04
				'05
				'07	汎用型ユニット電源、三相入力
		1	PLA	'11	低背型汎用ユニット電源性能・機能を限定し低価格を実現	UL・C-UL認定品／TUV認定品／CEマーキング適合品
				'13
				'14
				'16
		1	PMA	'10	医用電気機器対応	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	ADA	'03	自然空冷で高出力・ピーク出力対応	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	FETA	'13	低背（1U）型フロントエンド、高電力密度	UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
		1	FCA	'00	高入力電圧対応（AC187 ～528V）、ピーク負荷対応	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	FCA	'01	高入力電圧対応（AC187 ～528V）、ピーク負荷対応	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	SC	'09	三相入力・10KW大電力DC48V出力フロントエンド	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	STA	'00	三相入力・大電力・力率改善用ACフロントエンド	UL・C-UL認定品／TUV認定品／CEマーキング適合品
	マルチ	2	PBW	'05	PBAシリーズの2出力タイプ	UL・C-UL認定品／TUV認定品／CEマーキング適合品
DINレール	シングル	1	KH	'12	DINレール専用電源、多機能モデル 2種類のインターフェースから選択可	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	KH	'13	DINレール専用電源、多機能モデル 2種類のインターフェースから選択可	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		1	KL	'15	DINレール専用電源、性能・機能を限定し低価格を実現	UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
	冗長運転モジュール	1	KR	'16	DINレール専用電源、冗長運転モジュール	UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
マルチスロット	マルチ	4	ACE	'01	多数の出力電圧・電流モジュールから4・6チャンネルを選択可能	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		5
		6
		4	MAX	'00	多数の出力電圧・電流モジュールから 1・4チャンネルを選択可能	UL・C-UL認定品／TUV認定品／CEマーキング適合品
		8		'01	多数の出力電圧・電流モジュールから 1・8チャンネルを選択可能、三相入力
		4		'02	多数の出力電圧・電流モジュールから 1・4チャンネルを選択可能、三相入力

型番リスト

表示件数

型番

出力電力

(W)

出力電圧(シングルのみ)

入出力端子形状

定格出力電流(シングルのみ)

(A)

幅

(mm)

最大出力電力

(W)

電圧設定確度

(V)

出力電圧可変

(V)

RoHS?

最小発注数量

240	DC48V	[欧州方式] ヨーロッパ端子	5	50	240	48～49.92	43.2～52.8	10	1個
120	DC24V	[ネジ] ブロック端子	5	38	120	24～24.96	21.6～26.4	10	1個
120	DC48V	[ネジ] ブロック端子	2.5	38	120	48～49.92	43.2～52.8	10	1個
240	DC24V	[ネジ] ブロック端子	10	50	240	24～24.96	21.6～26.4	10	1個
240	DC48V	[ネジ] ブロック端子	5	50	240	48～49.92	43.2～52.8	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,786円 ( 15,165円 )	在庫品1日目当日出荷可能
8,389円 ( 9,228円 )	在庫品1日目当日出荷可能
10,029円 ( 11,032円 )	在庫品1日目当日出荷可能
12,255円 ( 13,481円 )	在庫品1日目当日出荷可能
13,786円 ( 15,165円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

DIN専用電源・製品ラインナップ：120W・240Wを用意。
【特長】
・KHシリーズのローコストタイプ
・ワイド入力。（AC85～264V）
・DIN（35mm）レール取付対応。
・広い動作周囲温度範囲。（MAX70℃）
・入出力端子台はブロック端子とヨーロッパ端子の2タイプを用意。
・過電流保護、過電圧保護回路付き。
【用途】
・制御盤などDINレールを使用した装置に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミンウェル
スイッチング電源 HRP-■■■N3シリーズ
CPUタイプIntel Atom E3930/メモリ容量2～4GB/LANポート数2～3/消費電力13～15W
シーメンス
産業用タッチパネルモニタ
【モニタサイズ12～22インチ】ワイドスクリーンディスプレイを採用し、VESA規格にも対応。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KLシリーズ DIN レールタイプのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

社内の設備で使用

満足度：5.02020/04/28

社内設備の電源として使用しています。ミスミのWebカタログで検索をして、上から順番に見ていって価格、納期を考慮して、大き...もっと読む

0人が参考にしています。

監視カメラの電源として

満足度：4.02020/02/14

当社オリジナル製品の監視カメラの電源として使用しています。電源系をラックに組込む際、DINレールに直付けしています。ネッ...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 KLシリーズ DIN レールタイプ	スイッチング電源 DC5V、DC12V出力 DINレール取付（MDRシリーズ）	DINレール取付専用 AC-DC電源三相400V系入力	スイッチング電源（ＤＩＮレール取付、DC5V、DC12V出力）	LED電源　PCBタイプ	スイッチング電源（ユニットタイプ） AEA600F-24-N
メーカー	コーセル	ミンウェル	ＴＤＫラムダ	ミスミ	ミンウェル	コーセル
通常価格	8,389円-	2,380円 -	27,550円 -	2,380円 -	4,061円	23,500円
通常出荷日	在庫品1日目	在庫品1日目	5日目	在庫品1日目	在庫品1日目	在庫品1日目
形状	DINレール直付け	DINレール直付け	DINレール直付け	DINレール直付け	オープンフレーム	カバー付き
シングル/マルチ	シングル	シングル	シングル	シングル	シングル	シングル
入力電圧	AC専用	AC/DC	AC専用	AC/DC	AC/DC	AC専用
高さ(mm)	124	90	129	90	27	127
奥行(mm)	117	100	124	100	147	186
