キムラ電機

固定端子台 TS-615・625シリーズ

Name: 固定端子台 TS-615・625シリーズ
Brand: キムラ電機
SKU: 222005616464
Rating: 4.5 (17 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（17件）

通常単価(税別): 180円～1,133円

税込単価: 198円～1,246円

【特長】・端子台本体および、端子カバーは難燃性グレードUL94V-0ですから安...

詳細情報を確認する

結線方式
ネジ
取付方式
直付け
部品/完成品
組上完成品
入出力数
1対1
定格絶縁電圧 (V)
660
材質：絶縁台
変性PPE樹脂(黒色） UL94V-0
材質：端子金具
黄銅（ニッケルメッキ)
材質：端子ねじ
炭素鋼(亜鉛めっき、クロメート処理）
材質：端子カバー
塩化ビニール板(透明） UL94V-0
オプション
ショートバー(別売）
備考
端子台をパネルに取付ける場合、取付けねじには、平座金付をご使用ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

固定端子台 TS-615/625シリーズの特長

商品外観

端子台本体および、端子カバーは難燃性グレードのUL94V-0で安全。
定格絶縁電圧が660Vで、高耐電圧、高絶縁用に最適。
絶縁材料は変性PPE樹脂を用いているため、機械的振動、衝撃に優れた対応。
端子ねじにセルフアップねじを採用し、座金の脱落がなく、電線および圧着端子の挿入と締付けが迅速で確実。
端子カバー、記名条片の脱着がワンタッチ方式。
ショートバーを用意（オプション）。

固定端子台 TS-615/625シリーズの仕様

定格・性能

項目	形式
項目	TS-615形	TS-625形
定格絶縁電圧	660V
定格通電電流	15A	30A
適合電線	Max.2mm²	5.5mm²
端子間ピッチ	8mm	12.5mm
端子ねじ	M3×8セルフアップ式 (推奨締付トルク：0.6～0.9N・m)	M4×8セルフアップ式 (推奨締付トルク：1.4～1.8N・m)
絶縁抵抗	充電部相互間、充電部接地間 DC500Vメガ－500MΩ以上
耐電圧	充電部相互間、充電部接地間 AC2500V 1分間異常なし
使用温度･湿度範囲	－25～55℃、45～85％RH(ただし氷結または結露しないこと)
準拠規格	NECA 4201 端子台

材質

項目	形式
項目	TS-615形	TS-625形
絶縁台	変性PPE樹脂(黒色) UL94V-0
端子金具	黄銅 (ニッケルめっき)
端子ねじ	炭素鋼 (亜鉛めっき、クロメート処理)
端子カバー	塩化ビニール板 (透明) UL94V-0
記名条片	紙（幅7mm）	紙(幅8mm)

固定端子台 TS-615/625シリーズの外形図と寸法

TS-615形

外形図

圧着端子寸法

極数	2P	3P	4P	6P	8P	10P	12P	16P
A	28	36	44	60	76	92	108	140
B	38	46	54	70	86	102	118	150
重量	13	17.5	22	31.5	40.5	49.5	60	78

※ 単位は寸法:mm、重量:g

TS-625形

外形図1

外形図2

圧着端子寸法

極数	2P	3P	4P	6P	8P	10P	12P	16P
A	34	46.5	59	84	109	134	159	209
B	44	56.5	69	94	119	144	169	219
重量	23	32	41	59	77	95	113	149

※ 単位は寸法:mm、重量:g

型番リスト

表示件数

型番

極数

(極)

ネジサイズ

定格電流

(A)

適合電線

(mm2)

端子間ピッチ

(mm)

端子ネジ

材質：記名所条片

RoHS?

最小発注数量

2	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
3	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
4	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
6	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
8	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
10	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
12	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
16	M3	15	2（Max)	8	M3ｘ8セルフアップ式	紙(幅7mm）	10	1個
2	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個
3	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個
4	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個
6	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個
8	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個
10	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個
12	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個
16	M4	30	5.5	12.5	M4ｘ8セルフアップ式	紙(幅8mm）	10	1個

通常単価(税別) (税込単価)	通常出荷日

180円 ( 198円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
288円 ( 317円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
612円 ( 673円 )	在庫品1日目当日出荷可能
855円 ( 941円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
638円 ( 702円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
855円 ( 941円 )	在庫品1日目当日出荷可能
1,133円 ( 1,246円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・端子台本体および、端子カバーは難燃性グレードUL94V-0ですから安全
・定格絶縁電圧が660Vですから、高耐電圧、高絶縁用に最適
・絶縁材料は変性PPE樹脂を用いていますので、機械的振動、衝撃に優れた対応
・端子ねじにセルフアップねじを採用していますので、座金の脱落がなく、電線および圧着端子の挿入と締付けが迅速で確実
・端子カバー、記名条片の脱着がワンタッチ方式
【用途】
・配電盤、制御盤、各種電気機器などの電源回路および、操作回路用に最適

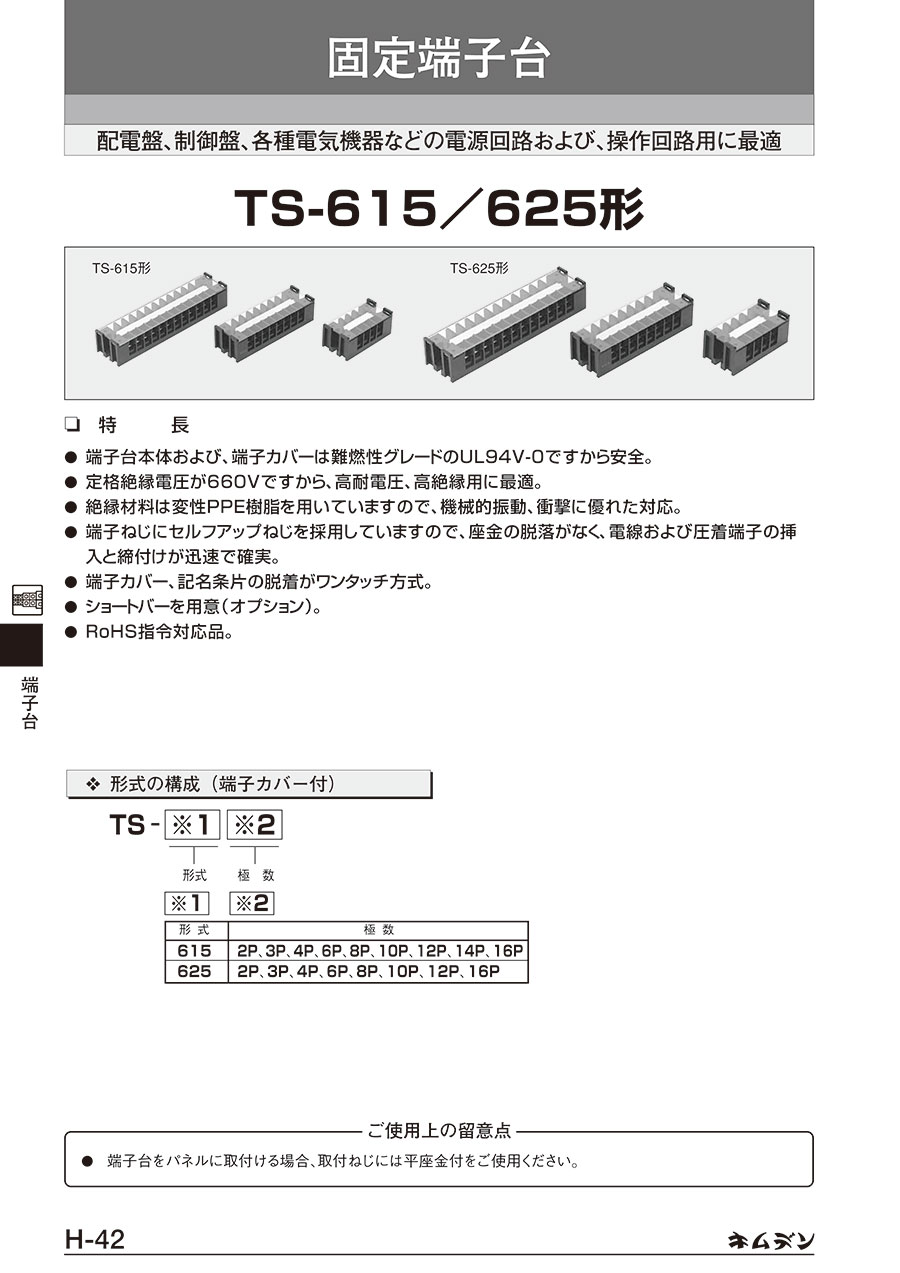

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
MTシリーズ (30A　M4・組端子台)
MTシリーズ (30A　M4・組端子台)
ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
