タカチ電機工業

IP67防水ボックス WPシリーズ

Name: IP67防水ボックス WPシリーズ
Brand: タカチ電機工業
SKU: 222005614967
Rating: 4.4 (7 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（7件）

通常単価(税別): 930円～5,420円特別価格

税込単価: 1,023円～5,962円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】SW汎用型プラスチックケース

4.7

通常価格(税別)： 176円 (税込価格：194円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

BCAS型防水・防塵プルボックス

4.4

通常価格(税別)： 949円 (税込価格：1,044円)

通常出荷日：在庫品1日目

保護等級IP67で防水や紫外線に強い屋外向けプラボックスです。【特長】・保護等...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
指定なし
設置
屋内・屋外兼用
基板・中板
無
保護機能（耐環境性）
IP67

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が47型番あります。

商品仕様
型番リスト
詳細情報

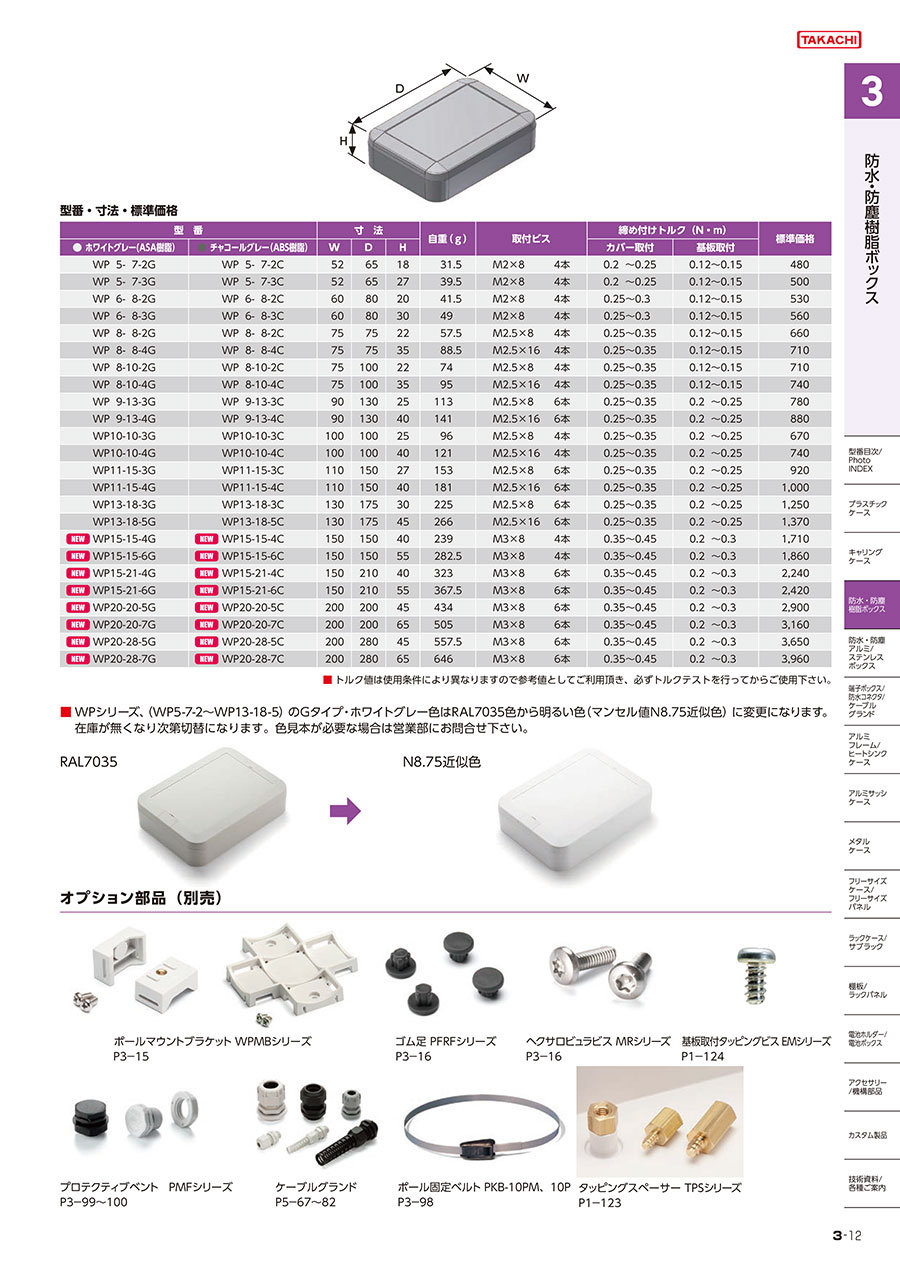

カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

屋外設置の小型無線機に便利な保護等級IP67の耐候性防水ボックス

色によって材質が異なる。

WP型 IP67 防水ボックスの構成内容について

WP型 IP67 防水ボックスの構成内容。

No.	名称	個数	材質・色
1	トップカバー	1	ASA（UL94HB）・ホワイトグレー/難燃性ABS（UL94V-0）・チャコールグレー
2	ボディー	1	ASA（UL94HB）・ホワイトグレー/難燃性ABS（UL94V-0）・チャコールグレー
3	ブラインドカバー	2	ASA（UL94HB）・ホワイトグレー/難燃性ABS（UL94V-0）・チャコールグレー
4	ガスケット	1	シリコンゴム・ブラック
5	取付ビス	4～6	ステンレス M2.5 バインド・表面無処理

製品仕様

色記号	色	材質
G	ホワイトグレー	耐候性ASA樹脂（UL94HB）
C	チャコールグレー	難燃性ABS樹脂（UL94V-0）

この商品の機種内容

※ご注文の際には型番末尾□に色記号をつけてください。

単位：mm

型番	W	D	H	自重（g）	取付ビス
WP5-7-2□	52	65	18	31.5	M2×8 4本
WP5-7-3□	52	65	27	39.5	M2×8 4本
WP6-8-2□	60	80	20	41.5	M2×8 4本
WP6-8-3□	60	80	30	49	M2×8 4本
WP8-8-2□	75	75	22	57.5	M2.5×8 4本
WP8-8-4□	75	75	35	88.5	M2.5×16 4本
WP8-10-2□	75	100	22	74	M2.5×8 4本
WP8-10-4□	75	100	35	95	M2.5×16 4本
WP9-13-3□	90	130	25	113	M2.5×8 6本
WP9-13-4□	90	130	40	141	M2.5×16 6本
WP10-10-3□	100	100	25	96	M2.5×8 4本
WP10-10-4□	100	100	40	121	M2.5×16 4本
WP11-15-3□	110	150	27	153	M2.5×8 6本
WP11-15-4□	110	150	40	181	M2.5×16 6本
WP13-18-3□	130	175	30	225	M2.5×8 6本
WP13-18-5□	130	175	45	266	M2.5×16 6本
WP15-15-4□	150	150	40	239	M3×8 4本
WP15-15-6□	150	150	55	282.5	M3×8 4本
WP15-21-4□	150	210	40	323	M3×8 6本
WP15-21-6□	150	210	55	367.5	M3×8 6本
WP20-20-5□	200	200	45	434	M3×8 6本
WP20-20-7□	200	200	65	505	M3×8 6本
WP20-28-5□	200	280	45	557.5	M3×8 6本
WP20-28-7□	200	280	65	646	M3×8 6本

自重はASA樹脂（ホワイトグレー色）のもの。

この商品の特長について

シリコンガスケットによる高い防水性

シリコンガスケット。

弾力性が高く、劣化しにくいシリコンガスケットで高い防水性を保つ。
カバーはインサートナット入りで、繰返し開閉しても防水性は落ちない。

耐候性に優れたASA樹脂製

屋外設置例。

ホワイトグレー色は紫外線による変色・劣化がしにくいASA樹脂を使用。屋外設置をする通信機器に最適。

簡単に壁面設置が可能

ブラインドカバーを外す。

ブラインドカバーを外すだけで壁や金具に取付可能。
取付ビスが外から見えないので、スッキリした外観。

電柱・ポールへの取付も容易

ポールマウントブラケット装着例。

オプションのポールマウントブラケットを付けることで、電柱やポールへの取付けが可能。

この商品の使用例

WPシリーズは屋外用通信機・産業用無線通信機に利用可能。

この商品の外形図と寸法について

WP9-13-3

WP9-13-3の寸法図。

WP9-13-4

WP9-13-4の寸法図。

WP10-10-3

WP10-10-3の寸法図。

WP10-10-4

WP10-10-4の寸法図。

WP11-15-3

WP11-15-3の寸法図。

WP11-15-4

WP11-15-4の寸法図。

※上記以外の情報につきましてはメーカーカタログなどをご覧ください。

注意・禁止事項

操作面・スイッチ部の防水について

操作面・スイッチ部の防水。

※ 操作面・スイッチ部に穴加工をした時点で防水性は失われます。
※ 操作面・スイッチ部を防水する場合は、メンブレンキーパッド・クリックエンボスシートを貼付けてご利用ください。

ケーブル・配線出口の防水について

ケーブル・配線出口の防水。

※ケーブル・配線出口の防水はオプションのケーブルグランドをご利用ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

外形寸法H 縦(高さ)

外形寸法D 奥行(厚み)

塗装色

代表規格

使用温度範囲

(℃)

RoHS?

最小発注数量

52	18	65	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
52	27	65	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
52	27	65	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
60	20	80	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
60	20	80	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
60	30	80	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
60	30	80	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	-	1個
75	22	75	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
75	22	75	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
75	35	75	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
75	35	75	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
75	22	100	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
75	22	100	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	-	1個
75	35	100	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
75	35	100	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	-	1個
90	25	130	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
90	25	130	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
90	40	130	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
90	40	130	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
100	25	100	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
100	25	100	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
100	40	100	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
100	40	100	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
110	27	150	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
110	27	150	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	-	1個
110	40	150	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
110	40	150	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
130	30	175	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	-	1個
130	30	175	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
130	45	175	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
130	45	175	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	-	1個
150	40	150	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
150	40	150	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
150	55	150	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
150	55	150	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	-	1個
150	40	210	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
150	40	210	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
150	55	210	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
150	55	210	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	45	200	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	45	200	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	65	200	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	65	200	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	45	280	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	45	280	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	65	280	チャコールグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個
200	65	280	ホワイトグレー	なし	ASA樹脂：-10～60、ABS樹脂：-10～50	10	1個

通常単価(税別) (税込単価)	通常出荷日

930円 ( 1,023円 )	2日目
1,014円 ( 1,115円 )	2日目
988円 ( 1,087円 )	2日目
958円 ( 1,054円 )	2日目
993円327円 ( 360円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	2日目
1,045円 ( 1,150円 )	2日目
984円 ( 1,082円 )	2日目
1,030円 ( 1,133円 )	2日目
1,136円 ( 1,250円 )	2日目
1,129円 ( 1,242円 )	2日目
1,118円 ( 1,230円 )	2日目
1,098円 ( 1,208円 )	2日目
1,098円 ( 1,208円 )	2日目
1,053円 ( 1,158円 )	2日目
1,407円 ( 1,548円 )	2日目
1,267円 ( 1,394円 )	2日目
1,308円 ( 1,439円 )	2日目
1,267円 ( 1,394円 )	2日目
1,080円 ( 1,188円 )	2日目
1,115円 ( 1,227円 )	2日目
1,028円 ( 1,131円 )	2日目
1,028円 ( 1,131円 )	2日目
1,390円 ( 1,529円 )	2日目
1,456円 ( 1,602円 )	2日目
1,431円 ( 1,574円 )	2日目
1,431円 ( 1,574円 )	2日目
1,872円 ( 2,059円 )	2日目
2,048円698円 ( 768円 )	在庫品1日目当日出荷可能
2,107円1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
2,581円 ( 2,839円 )	2日目
2,648円 ( 2,913円 )	2日目
3,197円 ( 3,517円 )	2日目
3,583円 ( 3,941円 )	2日目
2,749円 ( 3,024円 )	2日目
3,144円 ( 3,458円 )	2日目
3,144円 ( 3,458円 )	2日目
3,995円 ( 4,395円 )	2日目
3,236円 ( 3,560円 )	2日目
4,891円 ( 5,380円 )	2日目
4,891円 ( 5,380円 )	2日目
5,420円 ( 5,962円 )	2日目
4,377円 ( 4,815円 )	2日目
4,438円 ( 4,882円 )	2日目
4,438円 ( 4,882円 )	2日目
4,807円 ( 5,288円 )	2日目
4,807円 ( 5,288円 )	2日目

詳細情報

基本情報

基本情報

保護等級IP67で防水や紫外線に強い屋外向けプラボックスです。
【特長】
・保護等級IP67、ホワイトグレー色は紫外線による変色、劣化のしにくいASA樹脂製です
・新たに8サイズ追加し、全24サイズになりました
・ブラインドカバーを外すだけで壁や金具に取付け可能です
・オプション部品のマウントブラケットを使用しポールに取付けが可能です
【用途】
・屋外設置の小型無線機やアクセスポイント等への利用に適している

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
