IP67防水ハンドヘルドケース WHシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,532円～3,468円特別価格
- 税込単価
- 1,685円～3,815円特別価格
【特長】・テーパー付のシャープなデザインにIP67の防水機能を備えたケースです...
詳細情報を確認する
商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
通信機、計測器、医療器、検査器などハンディタイプ機器を衝撃から守る防水ケース
色は10タイプから選択できる。
WH型 IP67 防水ハンドヘルドケースの構成内容について
WP型 IP67 防水ボックスの構成内容。
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | 上カバー | 1 | 難燃性ABS（UL94V-0） | オフホワイト・ブラック／シボ |
| 2 | 下カバー | 1 | 難燃性ABS（UL94V-0） | オフホワイト・ブラック／シボ |
| 3 | 電池フタ（Nタイプ無し） | 1 | 難燃性ABS（UL94V-0） | オフホワイト・ブラック／シボ |
| 4 | ガスケット | 1 | シリコン | 電池構造タイプにより色が異なります。 |
| 5 | Oリング（Nタイプ無し） | 1 | シリコン | Nタイプ：ブラック、M2タイプ：ブルー、M3・F4タイプ：ライトグレー |
| 6 | サイドグリップ | 2 | エラストマ（TPE） | ブラック・ライトグレー・ネイビーブルー・レッド・イエロー |
| 7 | 落下防止ビス（Nタイプ無し） | 1 | SUS304（M2.5×6） | 無処理 |
| 8 | 取付ビス | 6 | SUS304（M2.5×10） | 無処理 |
| 9 | 電池端子（Nタイプ無し） | 1set | 真鍮 | ニッケルメッキ |
製品仕様
BB
ブラック / ブラック
BL
ブラック / ライトグレー
BN
ブラック / ネイビーブルー
BR
ブラック / レッド
BY
ブラック / イエロー
WB
オフホワイト / ブラック
WL
オフホワイト / ライトグレー
WN
オフホワイト / ネイビーブルー
WR
オフホワイト / レッド
WY
オフホワイト / イエロー
※実物と写真では多少色が異なります。

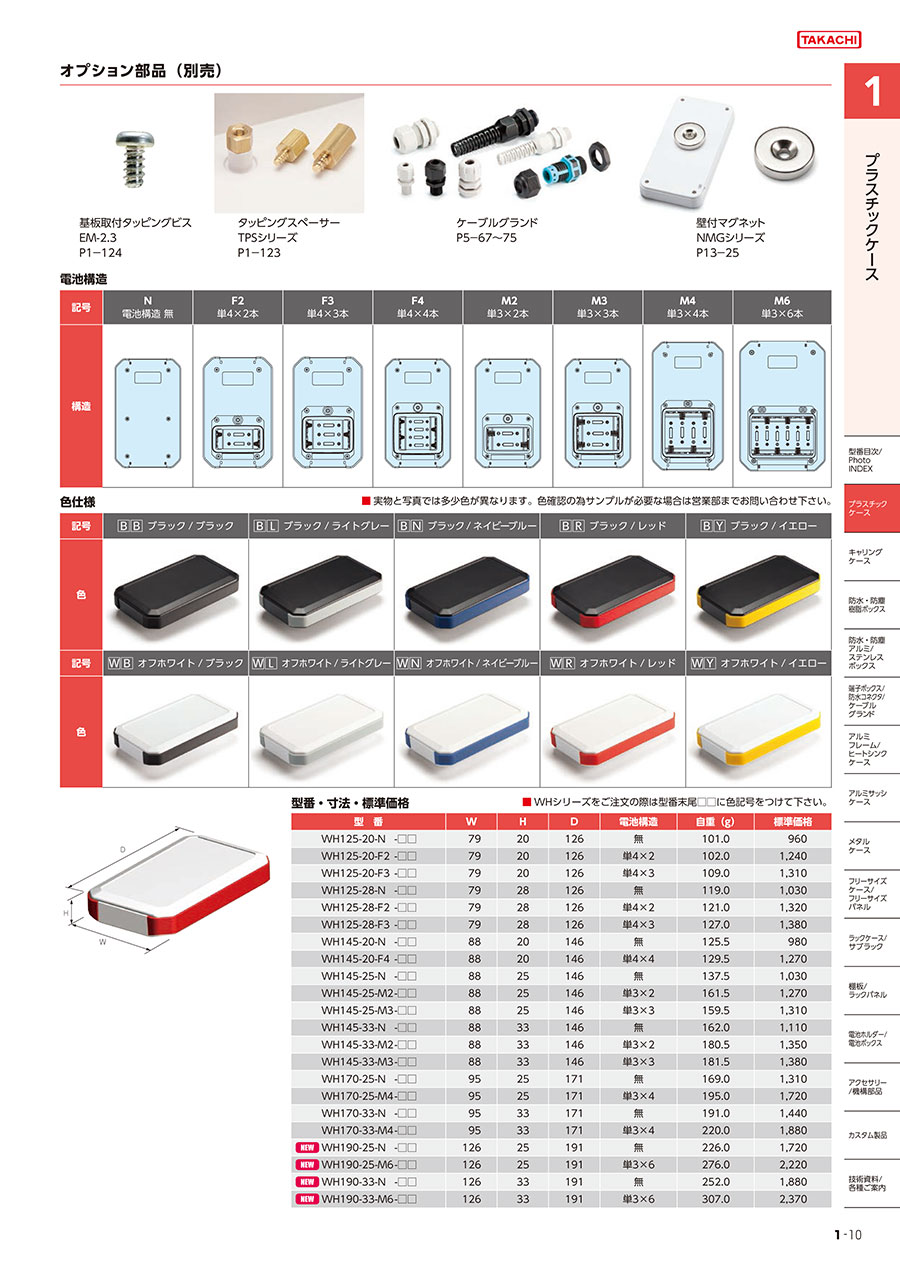

この商品の電池構造
N
電池構造 無
F4
単4×4本
M2
単3×2本
M3
単3×3本
この商品の機種内容
WHシリーズの寸法。
※ご注文の際には型番末尾□□にBBやBL等の色記号をつけてください。
| 型番 | W | H | D | 電池構造 | 自重（g） |
|---|---|---|---|---|---|
| WH145-20-N-□□ | 88 | 20 | 146 | 無 | 125.5 |
| WH145-20-F4-□□ | 88 | 20 | 146 | 単4×4 | 129.5 |
| WH145-25-N-□□ | 88 | 25 | 146 | 無 | 137.5 |
| WH145-25-M2-□□ | 88 | 25 | 146 | 単3×2 | 161.5 |
| WH145-25-M3-□□ | 88 | 25 | 146 | 単3×3 | 159.5 |
| WH145-33-N-□□ | 88 | 33 | 146 | 無 | 162 |
| WH145-33-M2-□□ | 88 | 33 | 146 | 単3×2 | 180.5 |
| WH145-33-M3-□□ | 88 | 33 | 146 | 単3×3 | 181.5 |
この商品の特長について
シリコンガスケットによる高い防水性
カバー部分の防水。
電池ボックス部分の防水。
- 弾力性が高く、経年劣化のしにくいシリコン製ガスケットで高い防水性を保つ。
- カバーはインサートナット入りで、繰返し開閉しても防水性は落ちない。
- 電池ボックスも防水構造。電池ボックスタイプは単3×2本、単3×3本、単4×4本が選択可能。
保護性のあるサイドグリップ付
TPE製サイドグリップ。
- サイドグリップは弾力性があり、滑りにくいTPE製。
- 角部を保護する形状になっており、落下などの衝撃を緩和することが可能。
この商品の使用例
WHシリーズは産業用測定器・無線通信機・コントローラー・医療機器に最適なハンドヘルドケース。
この商品の外形図と寸法
WH145-20-N
WH145-20-Nの寸法図。
WH145-20-F4
WH145-20-F4の寸法図。
WH145-25-N
WH145-25-Nの寸法図。
WH145-25-M2
WH145-25-M2の寸法図。
WH145-25-M3
WH145-25-M3の寸法図。
WH145-33-N
WH145-33-Nの寸法図。
WH145-33-M2
WH145-33-M2の寸法図。
WH145-33-M3
WH145-33-M3の寸法図。
注意・禁止事項
操作面・スイッチ部の防水について
操作面・スイッチ部の防水。
※操作面・スイッチ部に穴加工をした時点で防水性は失われます。
※操作面・スイッチ部を防水する場合は、メンブレンキーパッド・クリックエンボスシートを貼付けてご利用ください。
ケーブル・配線出口の防水について
ケーブル・配線出口の防水
※ケーブル・配線出口の防水はオプションのケーブルグランドをご利用ください。
以下の通り仕様変更があります。
- 変更点: 上カバー内側にボスを2箇所追加
- 対象型番: 1 記号M2（単3×2本） 2 記号M3（単3×3） 全20型番
- 適用日: 2016年8月1日メーカー発送分より
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,926円 ( 2,119円 ) | 2日目 |
1,926円 ( 2,119円 ) | 2日目 |
1,926円 ( 2,119円 ) | 2日目 |
1,926円 ( 2,119円 ) | 2日目 |
1,926円 ( 2,119円 ) | 2日目 |
1,921円 ( 2,113円 ) | 2日目 |
1,926円 ( 2,119円 ) | 2日目 |
1,926円 ( 2,119円 ) | 2日目 |
1,926円 ( 2,119円 ) | 2日目 |
2,629円 ( 2,892円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
2,093円 ( 2,302円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
1,533円 ( 1,686円 ) | 2日目 |
2,582円 ( 2,840円 ) | 2日目 |
2,071円 ( 2,278円 ) | 2日目 |
2,071円 ( 2,278円 ) | 2日目 |
2,071円 ( 2,278円 ) | 2日目 |
2,071円 ( 2,278円 ) | 2日目 |
2,071円 ( 2,278円 ) | 2日目 |
2,592円 ( 2,851円 ) | 2日目 |
2,582円 ( 2,840円 ) | 2日目 |
2,071円 ( 2,278円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,677円 ( 2,945円 ) | 2日目 |
2,677円 ( 2,945円 ) | 2日目 |
2,142円 ( 2,356円 ) | 2日目 |
2,187円 ( 2,406円 ) | 2日目 |
1,647円 ( 1,812円 ) | 2日目 |
1,942円 ( 2,136円 ) | 2日目 |
1,647円 ( 1,812円 ) | 2日目 |
1,647円 ( 1,812円 ) | 2日目 |
1,647円 ( 1,812円 ) | 2日目 |
1,942円 ( 2,136円 ) | 2日目 |
1,942円 ( 2,136円 ) | 2日目 |
1,942円 ( 2,136円 ) | 2日目 |
1,942円 ( 2,136円 ) | 2日目 |
1,902円 ( 2,092円 ) | 2日目 |
1,902円 ( 2,092円 ) | 2日目 |
詳細情報
基本情報
【特長】
・テーパー付のシャープなデザインにIP67の防水機能を備えたケースです。
・ケース材質は難燃性ABS樹脂（UL94V-0）です。
・電池構造は単4×2、単4×3、単4×4、単3×2、単3×3、単3×4、単3×6、電池無しの8タイプが選択可能です。
・エラストマ（TPE）製サイドグリップは手に滑りにくく、耐ショック性機能があり、5色から選択できます。
【用途】
・計測器・検査器・通信機・医療器等、様々なハンディタイプの機器にご利用いただけます。
ご注意
- 以下の通り仕様変更がございます
変更点：上カバー内側にボスを2箇所追加
対象型番：（1）記号M2（単3×2本） （2）記号M3（単3×3） 全20型番
適用日：2016年8月1日メーカー発送分より
詳細は商品情報のページリンクをご参照ください。
