タカチ電機工業

THB405型 プラグ式 防水中継コネクタ

THB405型 プラグ式 防水中継コネクタ
この商品のFAQをみる（2件）
通常単価(税別)
3,059円～4,038円
税込単価
3,365円～4,442円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

防水中継コネクタ THB390・400シリーズ

タカチ電機工業

防水中継コネクタ THB390・400シリーズ
0
通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プラグ式コネクタ プラグ式防水中継コネクタ THB387シリーズ

タカチ電機工業

プラグ式コネクタ プラグ式防水中継コネクタ THB387シリーズ
4.7
通常価格(税別)： 2,105円 (税込価格：2,316円)

通常出荷日：在庫品1日目

ケーブルグランドと端子台が一体構造でコンパクトな防水中継丸型コネクタ。【特長】...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
    数量：

    商品情報

    ネジ式で結線可能なコンパクトなコネクタ

    プラグとソケットがセットになったタイプ。

    プラグとソケットがセットになったタイプ。

    THB405型 プラグ式 防水中継コネクタの構成内容

    THB405型 プラグ式防水中継コネクタの構成内容。

    No.名称個数材質色
    1プラグ1PA66GF（UL94V-0）・PA66（UL94V-2）・TPEブラック・グリーン
    2ソケット1PA66GF（UL94V-0）・PA66（UL94V-2）・TPEブラック・グリーン
    3キャップ2PA66（UL94V-2）ブラック
    4ゴムブッシュ2TPEグリーン

    ■PA66GF=「ポリアミド66グラスファイバー入り」の略称

    製品仕様

    型番THB405-6PTHB405-8P
    定格電圧最大AC400V最大AC400V（DC60V）
    定格電流最大17.5A最大10A AC/DC
    適合電線より線0.5mm2～4.0mm2より線0.25mm2～1.0mm2
    インパルス耐電圧6kV2.5kV
    挿抜回数1000回1000回

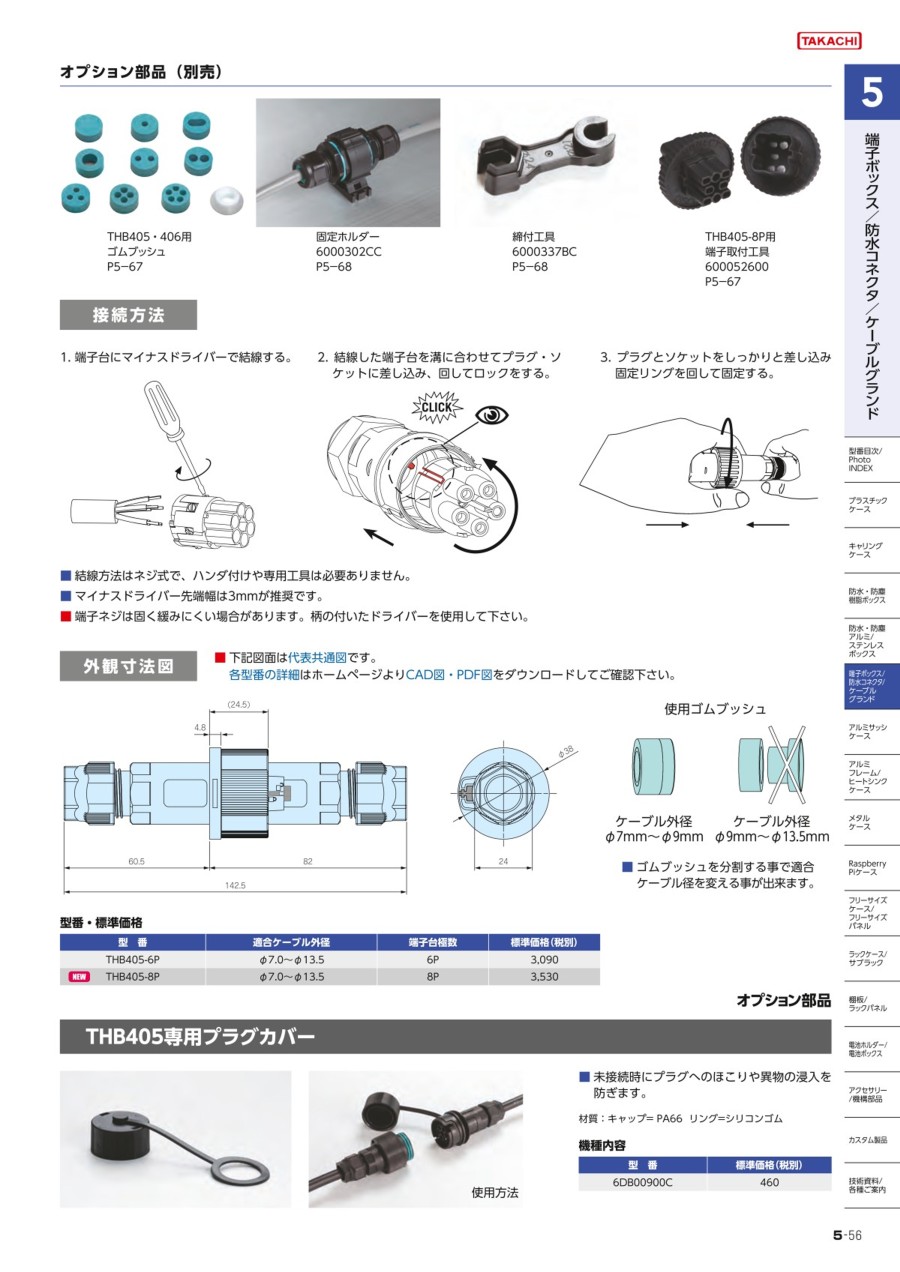

    この商品の接続方法について

    1.端子台にマイナスドライバーで結線する。

    2.結線した端子台を溝に合わせてプラグ・ソケットに差し込み、回してロックをする。

    3.プラグとソケットをしっかりと差し込み
    固定リングを回して固定する。


    • 結線方法はネジ式で、ハンダ付けや専用工具は必要ありません。
    • マイナスドライバー先端幅は3mmが推奨です。
    • 端子ネジは固く緩みにくい場合があります。柄の付いたドライバーを使用して下さい。

    この商品の外形図と寸法

    THB405型 プラグ式防水中継コネクタの寸法図。

    THB405型 プラグ式 防水中継コネクタの寸法図。


    型番適合ケーブル外径端子台極数
    THB405-6PΦ7.0～Φ13.56P
    THB405-8PΦ7.0～Φ13.58P

    使用ゴムブッシュについて

    適合。

    ケーブル外径
    Φ7mm～Φ9mm

    不適合。

    ケーブル外径
    Φ9mm～Φ13.5mm



    ■ゴムブッシュを分割する事で適合ケーブル径を変える事が出来ます。

    この商品の使用上の注意

    • 接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置して下さい。
    • 端子台の色は、製造メーカーの都合により変わることがあります。

    型番リスト

    表示件数
  • 1
    • 型番
    THB405-6P
    THB405-8P

    許容電流(A)

    許容電圧(V)

    ピン数

    端子台

    適合電線

    (mm2)

    インバルス耐電圧

    (kV)

    		RoHS?最小発注数量
    17.5
    AC400
    6
    6P
    より線0.5～4.0
    6
    10
    1個
    10
    AC400/DC60
    8
    8P
    より線0.25～1.0
    2.5
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,059円
    ( 3,365円 )
    在庫品1日目当日出荷可能
    4,038円
    ( 4,442円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ケーブルグランドと端子台が一体構造でコンパクトな防水中継丸型コネクタ。
    【特長】
    ・プラグ側（オス）とソケット側（メス）がセットになっている防水コネクタです
    ・結線方式はネジ式で手軽に作業ができます
    ・ドライバーのみで取付可能なため、現場での配線作業が容易
    ・端子数は6Pと8Pから選択可能です
    ・保護等級 IP68相当（水深10mに1時間の防水試験クリア）、EN61984に準拠
    ・温度範囲：-40℃～+125℃
    ・接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置して下さい
    【用途】
    ・産業設備の動力・センサー等の中継や屋外用LED照明・地下配線等、防水が必要な条件での配線に最適

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    THB405型 プラグ式 防水中継コネクタのレビュー
    4平均満足度：4.01件のレビュー
    太陽光発電のパネルの付属で使用
    4
    満足度：4.02018/07/17
    太陽光発電のパネルの付属で使用しています。接続のしやすさ、防水であること、多心ケーブルでも接続できるので選びました。実際...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q結線にはハンダ付けや専用の圧着工具が必要でしょうか？
    A
    必要ありません。マイナスドライバーのみの使用で済み、現場での配線作業が容易です。(ドライバー先端幅は3mmが推奨です。)
    Q径の細いケーブルや複数の線を取り出したいのですが、どうすればよいでしょうか？
    A
    THBシリーズ専用のゴムブッシュがございます。穴を塞ぐブラインドブッシュから5本まで線を取り出せるゴムブッシュなど色々種類がございます。
