卓上や壁面設置に利用可能な難燃性パネルプラスチックケース

フラットデザインを採用し、パネル面がすっきり。

PF型 パネルプラスチックケースの構成内容について

No.名称個数材質色/表面処理
1カバー1難燃性ABS樹脂（UL94V-0 主成分）オフホワイト・ダークグレー/シボ
2ベース1難燃性ABS樹脂（UL94V-0 主成分）オフホワイト・ダークグレー/シボ
3パネル2難燃性ABS樹脂（UL94V-0 主成分）オフホワイト・ダークグレー/シボ
4取付ビス（ナベタッピング）4鉄ニッケルメッキ
5差込式ゴム足4エラストマ（UL94HB）ダークグレー

PF8-□-5、PF8-□-8、PF8-3-13には差込式ゴム足は付属していません。

製品仕様

色記号ケースゴム足
Wオフホワイトダークグレー
Dダークグレーダークグレー

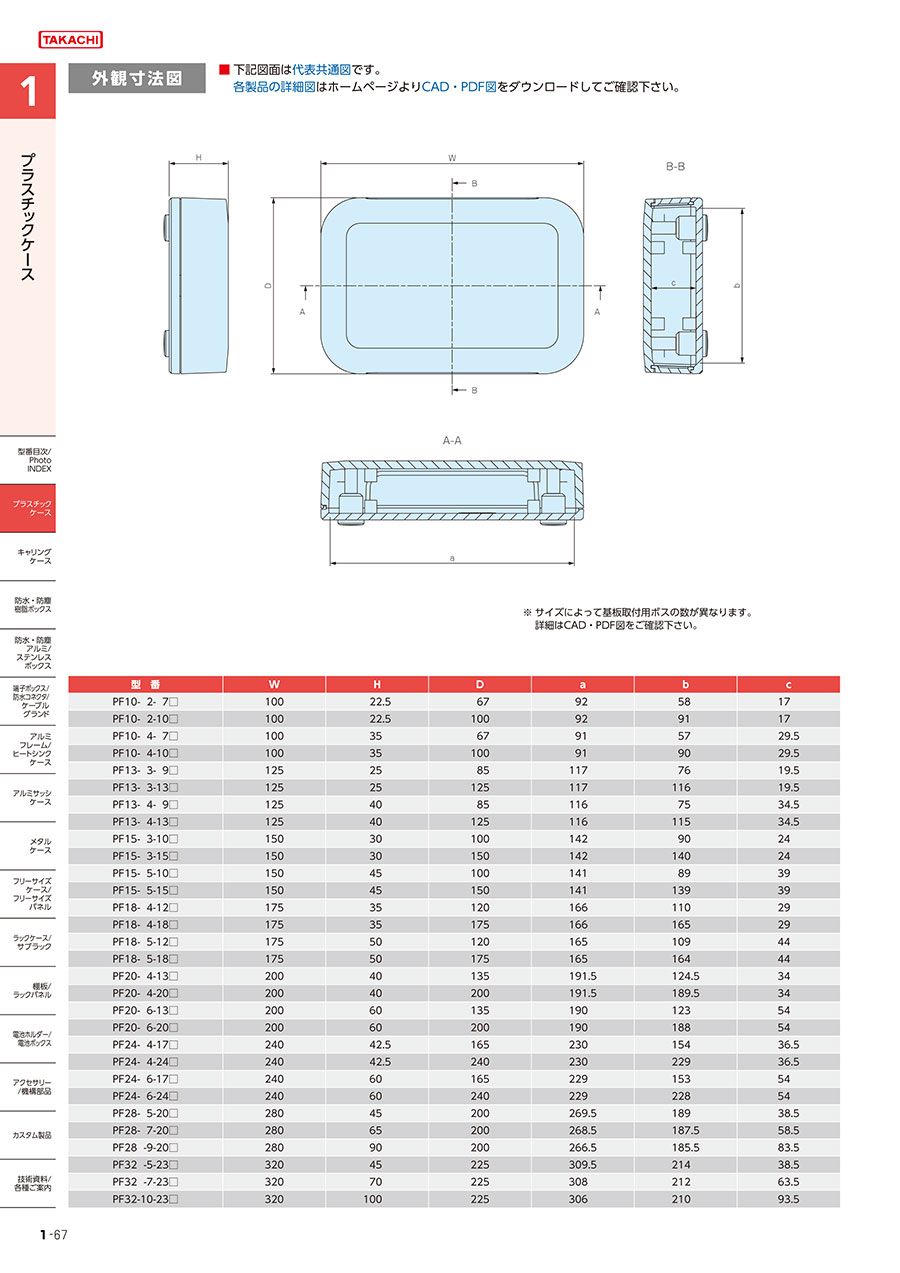

この商品の外形図

PF型 パネルプラスチックケースの寸法図。

ご注文の際には型番末尾□に色記号をつけてください。

型番外形寸法有効寸法（内部）自重（g）
●オフホワイト●ダークグレーWHDwhd
PF8-2-5WPF8-2-5D8022.55055.513.542.836.2
PF8-2-8WPF8-2-8D8022.58055.513.572.853.3
PF8-3-5WPF8-3-5D80305055.52142.341.6
PF8-3-8WPF8-3-8D80308055.52172.360.1
PF8-3-13WPF8-3-13D803012555.521117.387.3
PF10-2-7WPF10-2-7D10022.56767.411.158.460
PF10-2-10WPF10-2-10D10022.510067.411.191.482.9
PF10-2-15WPF10-2-15D10022.515067.411.1141.4120.2
PF10-4-7WPF10-4-7D100356767.423.657.565
PF10-4-10WPF10-4-10D1003510067.423.690.597.1
PF10-4-15WPF10-4-15D1003515067.423.6140.5132.6
PF10-6-15WPF10-6-15D1005515067.443.6139.1169.1
PF13-3-9WPF13-3-9D125258592.413.576.290.8
PF13-3-13WPF13-3-13D1252512592.413.5116.2127.5
PF13-3-19WPF13-3-19D1252519092.413.5181.2186.8
PF13-4-9WPF13-4-9D125408592.428.575.2108.4
PF13-4-13WPF13-4-13D1254012592.428.5115.2151.4
PF13-4-19WPF13-4-19D1254019092.428.5180.2214.9
PF13-6-19WPF13-6-19D1256019092.448.5178.8250.4
PF15-3-10WPF15-3-10D15030100112.417.890145.5
PF15-3-15WPF15-3-15D15030150112.417.8140207.5
PF15-5-10WPF15-5-10D15045100112.432.888.9166
PF15-5-15WPF15-5-15D15045150112.432.8138.9233.5
PF18-4-12WPF18-4-12D17535120132.422.4110.3188.7
PF18-4-18WPF18-4-18D17535175132.422.4165.3266.8
PF18-5-12WPF18-5-12D17550120132.437.4109.3213.6
PF18-5-18WPF18-5-18D17550175132.437.4164.3302.1
PF20-4-13WPF20-4-13D20040135151.627.3124.4264
PF20-4-20WPF20-4-20D20040200151.627.3189.4368.5
PF20-6-13WPF20-6-13D20060135151.647.3123302.5
PF20-6-20WPF20-6-20D20060200151.647.3188417
PF24-4-17WPF24-4-17D24042.5165187.629.5154.5370.4
PF24-4-24WPF24-4-24D24042.5240187.629.5229.5521.4
PF24-6-17WPF24-6-17D24060165187.647153.2408.8
PF24-6-24WPF24-6-24D24060240187.647228.2568.7
PF28-5-20WPF28-5-20D28045200223.631.4189.3564.1
PF28-7-20WPF28-7-20D28065200223.651.4187.9618.4
PF28-9-20WPF28-9-20D28090200223.676.4186.2709.2
PF32-5-23WPF32-5-23D32045225259.631.3214.3697.1
PF32-7-23WPF32-7-23D32070225259.656.3212.6782.1
PF32-10-23WPF32-10-23D320100225259.686.3210.5899.8

※ H寸法にゴム足高さは含まれていません。（ゴム足高さ+2mm）

この商品の使用例

無線LAN通信機。

無線LAN通信機。

WIFIアクセスポイント。

WIFIアクセスポイント。

産業用通信器。

産業用通信器。

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    PF8-2-5D
    PF8-2-5W
    PF8-2-8D
    PF8-2-8W
    PF8-3-5D
    PF8-3-5W
    PF8-3-8D
    PF8-3-8W
    PF8-3-13D
    PF8-3-13W
    PF10-2-7D
    PF10-2-7W
    PF10-2-10D
    PF10-2-10W
    PF10-2-15D
    PF10-2-15W
    PF10-4-7D
    PF10-4-7W
    PF10-4-10D
    PF10-4-10W
    PF10-4-15D
    PF10-4-15W
    PF10-6-15D
    PF10-6-15W
    PF13-3-9D
    PF13-3-9W
    PF13-3-13D
    PF13-3-13W
    PF13-3-19D
    PF13-3-19W
    PF13-4-9D
    PF13-4-9W
    PF13-4-13D
    PF13-4-13W
    PF13-4-19D
    PF13-4-19W
    PF13-6-19D
    PF13-6-19W
    PF15-3-10D
    PF15-3-15D
    PF15-3-15W
    PF15-5-10D
    PF15-5-10W
    PF15-5-15D
    PF15-5-15W
    PF18-4-12D
    PF18-4-12W
    PF18-4-18D
    PF18-4-18W
    PF18-5-12D
    PF18-5-12W
    PF18-5-18D
    PF18-5-18W
    PF20-4-13D
    PF20-4-13W
    PF20-4-20D
    PF20-4-20W
    PF20-6-13D
    PF20-6-13W
    PF20-6-20D

    外形寸法W 横(幅)

    外形寸法H 縦(高さ)

    外形寸法D 奥行(厚み)

    塗装色

    		RoHS?最小発注数量
    80
    22.5
    50
    ダークグレー
    -
    1個
    80
    22.5
    50
    オフホワイト
    -
    1個
    80
    22.5
    80
    ダークグレー
    -
    1個
    80
    22.5
    80
    オフホワイト
    -
    1個
    80
    30
    50
    ダークグレー
    -
    1個
    80
    30
    50
    オフホワイト
    -
    1個
    80
    30
    80
    ダークグレー
    -
    1個
    80
    30
    80
    オフホワイト
    -
    1個
    80
    30
    125
    ダークグレー
    -
    1個
    80
    30
    125
    オフホワイト
    -
    1個
    100
    22.5
    67
    ダークグレー
    10
    1個
    100
    22.5
    67
    オフホワイト
    10
    1個
    100
    22.5
    100
    ダークグレー
    -
    1個
    100
    22.5
    100
    オフホワイト
    10
    1個
    100
    22.5
    150
    ダークグレー
    10
    1個
    100
    22.5
    150
    オフホワイト
    10
    1個
    100
    35
    67
    ダークグレー
    10
    1個
    100
    35
    67
    オフホワイト
    10
    1個
    100
    35
    100
    ダークグレー
    -
    1個
    100
    35
    100
    オフホワイト
    -
    1個
    100
    35
    150
    ダークグレー
    10
    1個
    100
    35
    150
    オフホワイト
    10
    1個
    100
    55
    150
    ダークグレー
    -
    1個
    100
    55
    150
    オフホワイト
    10
    1個
    125
    25
    85
    ダークグレー
    -
    1個
    125
    25
    85
    オフホワイト
    10
    1個
    125
    25
    125
    ダークグレー
    10
    1個
    125
    25
    125
    オフホワイト
    10
    1個
    125
    25
    190
    ダークグレー
    10
    1個
    125
    25
    190
    オフホワイト
    10
    1個
    125
    40
    85
    ダークグレー
    -
    1個
    125
    40
    85
    オフホワイト
    10
    1個
    125
    40
    125
    ダークグレー
    10
    1個
    125
    40
    125
    オフホワイト
    -
    1個
    125
    40
    190
    ダークグレー
    10
    1個
    125
    40
    190
    オフホワイト
    -
    1個
    125
    60
    190
    ダークグレー
    10
    1個
    125
    60
    190
    オフホワイト
    -
    1個
    150
    30
    100
    ダークグレー
    10
    1個
    150
    30
    150
    ダークグレー
    -
    1個
    150
    30
    150
    オフホワイト
    -
    1個
    150
    45
    100
    ダークグレー
    10
    1個
    150
    45
    100
    オフホワイト
    10
    1個
    150
    45
    150
    ダークグレー
    10
    1個
    150
    45
    150
    オフホワイト
    10
    1個
    175
    35
    120
    ダークグレー
    10
    1個
    175
    35
    120
    オフホワイト
    -
    1個
    175
    35
    175
    ダークグレー
    10
    1個
    175
    35
    175
    オフホワイト
    -
    1個
    175
    50
    120
    ダークグレー
    -
    1個
    175
    50
    120
    オフホワイト
    10
    1個
    175
    50
    175
    ダークグレー
    10
    1個
    175
    50
    175
    オフホワイト
    10
    1個
    200
    40
    135
    ダークグレー
    10
    1個
    200
    40
    135
    オフホワイト
    10
    1個
    200
    40
    200
    ダークグレー
    -
    1個
    200
    40
    200
    オフホワイト
    10
    1個
    200
    60
    135
    ダークグレー
    10
    1個
    200
    60
    135
    オフホワイト
    10
    1個
    200
    60
    200
    ダークグレー
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    386円
    ( 425円 )
    2日目
    386円
    ( 425円 )
    2日目
    477円
    ( 525円 )
    2日目
    477円
    ( 525円 )
    2日目
    423円
    ( 465円 )
    2日目
    423円
    ( 465円 )
    2日目
    514円
    ( 565円 )
    2日目
    514円
    ( 565円 )
    2日目
    754円
    ( 829円 )
    2日目
    754円
    ( 829円 )
    2日目
    805円
    ( 886円 )
    2日目
    805円
    ( 886円 )
    2日目
    957円
    ( 1,053円 )
    2日目
    958円
    ( 1,054円 )
    2日目
    1,184円
    ( 1,302円 )
    2日目
    1,031円
    ( 1,134円 )
    2日目
    866円
    ( 953円 )
    2日目
    866円
    ( 953円 )
    2日目
    1,022円715円
    ( 787円 )
    在庫品1日目当日出荷可能
    1,019円
    ( 1,121円 )
    2日目
    1,221円
    ( 1,343円 )
    2日目
    1,211円
    ( 1,332円 )
    2日目
    1,347円
    ( 1,482円 )
    2日目
    1,375円
    ( 1,513円 )
    2日目
    1,074円
    ( 1,181円 )
    2日目
    934円
    ( 1,027円 )
    2日目
    1,115円
    ( 1,227円 )
    2日目
    1,167円
    ( 1,284円 )
    2日目
    1,620円
    ( 1,782円 )
    2日目
    1,419円
    ( 1,561円 )
    2日目
    1,079円
    ( 1,187円 )
    2日目
    1,086円
    ( 1,195円 )
    2日目
    1,283円
    ( 1,411円 )
    2日目
    1,258円
    ( 1,384円 )
    2日目
    1,700円
    ( 1,870円 )
    2日目
    1,700円
    ( 1,870円 )
    2日目
    1,787円
    ( 1,966円 )
    2日目
    1,844円
    ( 2,028円 )
    2日目
    1,170円496円
    ( 546円 )
    在庫品1日目当日出荷可能
    1,453円
    ( 1,598円 )
    2日目
    1,480円
    ( 1,628円 )
    2日目
    1,260円
    ( 1,386円 )
    2日目
    1,266円
    ( 1,393円 )
    2日目
    1,541円
    ( 1,695円 )
    2日目
    1,549円
    ( 1,704円 )
    2日目
    1,576円
    ( 1,734円 )
    2日目
    1,533円
    ( 1,686円 )
    2日目
    1,857円
    ( 2,043円 )
    2日目
    1,906円857円
    ( 943円 )
    在庫品1日目当日出荷可能
    1,681円
    ( 1,849円 )
    2日目
    1,682円1,345円
    ( 1,480円 )
    在庫品1日目当日出荷可能
    2,312円
    ( 2,543円 )
    2日目
    2,267円
    ( 2,494円 )
    2日目
    1,771円
    ( 1,948円 )
    2日目
    1,772円
    ( 1,949円 )
    2日目
    2,295円847円
    ( 932円 )
    在庫品1日目当日出荷可能
    2,294円
    ( 2,523円 )
    2日目
    1,882円
    ( 2,070円 )
    2日目
    1,875円
    ( 2,063円 )
    2日目
    2,492円
    ( 2,741円 )
    2日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    無線LANやWiFiのケースにも使用できるフラットなデザインのプラケース。
    【特長】
    ・難燃性ABS（UL94V-0）製で、オフホワイト・ダークグレーの2色が選択可能です
    ・基板取付用のボスが付いています
    ・パネル面に段差が無いフラットデザインのプラスチックケースです
    【用途】
    ・卓上使用、壁面取付に適したすっきりとしたデザインのケースです
    ・通信機 ・測定器 ・コントローラー等、様々な機器にご利用頂けます

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ネットワークケース PFシリーズのレビュー
    4.1平均満足度：4.17件のレビュー
    カスタム製品のケース
    5
    満足度：5.02022/04/01
    このシリーズはサイドに薄い蓋が付いているタイプで、この部分を自分で加工がしやすく、使いやすいと思います。
    0人が参考にしています。
    基板ボックスに使用
    4
    満足度：4.02022/02/22
    在庫品のためすぐに手に入るので良かったです。 また、追加工対応もあるので、カスタム品にも対応でき使用の幅が広がります。
    0人が参考にしています。
    中継BOXとして
    4
    満足度：4.02021/03/15
    タカチはいろいろなサイズ、形状の汎用ケースの品揃えが豊富なので、重宝しています。今回は機器間に信号変換基板を中継させるた...もっと読む
    0人が参考にしています。
    電子工作（LED表示）の為
    3
    満足度：3.02020/12/17
    横幅は問題なしでしたが基板の部品高さが高かったので、きちんと計測してから購入すれば良かったと反省です。 加工がしやすい点...もっと読む
    0人が参考にしています。
    制御基板の内臓と中継に使用
    3
    満足度：3.02019/11/27
    中に基板を付けるダボがあり、基板を取り付けやすい。信号の出力は横の窓を加工して取り出している。開けるのにビス穴が下からに...もっと読む
    0人が参考にしています。
    7件全て見る

    よくあるご質問（FAQ）

    Q基板取付ボスの高さは変えられますか？
    A
    オプション品のタッピングスペーサーTPSシリーズで手軽に高さ調整が可能です。
