DVIケーブル KC-DVI
- 通常単価(税別)
- 2,086円～39,657円
- 税込単価
- 2,295円～43,623円
【特長】・芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用（TMDS信号線のみ）。 ・内部を...
詳細を確認- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長
KC-DVI-1Kの特長
- デジタル・シングルリンク対応のDVIディスプレイ用ケーブル。
- ケーブルの中心から「アルミシールド→アルミシールド→高密度編組みシールド」と三重のシールド処理で、更に高い遮へい性がある（TMDS信号線のみ）。
フェライトコアをケーブル両端に装着
コネクタ図1
コネクタ図2
結線図
パッケージ
KC-DVI-DL1Kの特長
- DVIデュアルリンク対応のパソコンとディスプレイを接続するケーブル。
- ケーブルの中心から「アルミシールド→アルミシールド→編組シールド」と3重のシールド処理を施し、ノイズから大切なデータを守る（TMDS信号線のみ）。
使用例
コネクタ図1
コネクタ図2
結線図
パッケージ
KC-DVI-100Gの特長
- DVI（29pinまたは24pin）コネクタを持つパソコンとDVI（29pinまたは24pin）コネクタを持つデジタル液晶ディスプレイを接続するケーブル。
- ケーブルの中心から「アルミシールド→アルミシールド→高密度編組みシールド」と三重のシールド処理で、更に高い遮へい性がある（TMDS信号線のみ）。
使用例
コネクタ図
結線図
製品仕様
KC-DVI-1Kの製品仕様
| カラー | コネクタ/ホワイト(PC99規格適合) |
|---|---|
| ケーブル直径 | 7.1mm |
| ケーブル長 | 1m |
| コネクタ形状 | DVI24pinオス(DVI-D)インチネジ(4-40)－ DVI24pinオス(DVI-D)インチネジ(4-40) |
| ケーブル規格 | UL20276 |
| 対応モード | DVIシングルリンク |
KC-DVI-1Kの対応機種
| 対応機種 | ＜パソコン＞各社パソコン ※DVI-I(29pin)・DVI-D(24pin)コネクタを持つ機種。 ＜ディスプレイ＞各社DVIディスプレイ ※DVI-I(29pin)・DVI-D(24pin)コネクタを持つ機種。 |
|---|
KC-DVI-1Kの長さ違いの商品
2m:KC-DVI-2K
3m:KC-DVI-3K
5m:KC-DVI-5K
KC-DVI-DL1Kの製品仕様
| カラー | コネクタ/ホワイト(PC99規格適合) |
|---|---|
| ケーブル直径 | 8.2mm |
| ケーブル長 | 1m |
| コネクタ形状 | DVI24pinオス(DVI-D)インチネジ(4-40)－ DVI24pinオス(DVI-D)インチネジ(4-40) |
| ケーブル規格 | UL20276 |
| 対応モード | DVIデュアルリンク |
KC-DVI-DL1Kの対応機種
| 対応機種 | ＜パソコン＞ 各社DOS/Vパソコン ※DVI-I(29pin)・DVI-D(24pin) コネクタを持つ機種 ＜ディスプレイ＞ 各社DVIディスプレイ ※DVI-I(29pin)・DVI-D(24pin) コネクタを持つデジタル液晶ディスプレイ デュアルリンクモード対応 ※パソコンとディスプレイ両方ともデュアルリンクモードに対応した機種であることが必要です。 ※アナログモードでは使えません。 |
|---|---|
KC-DVI-DL1Kの長さ違いの商品
2m:KC-DVI-DL2K
3m:KC-DVI-DL3K
5m:KC-DVI-DL5K
KC-DVI-100Gの製品仕様
| カラー | ブラック |
|---|---|
| ケーブル長 | 10m |
| ケーブル直径 | 9.8mm |
| コネクタ形状 | DVI24pinオス(DVI-D)インチネジ(4-40)-DVI24pinオス(DVI-D)インチネジ(4-40) |
| 線材規格 | UL20276 |
KC-DVI-100Gの対応機種
| 対応機種 | ＜パソコン＞各社パソコン ※DVI-I(29pin)・DVI-D(24pin)コネクタを持つ機種。 ＜ディスプレイ＞各社DVIディスプレイ ※DVI-I(29pin)・DVI-D(24pin)コネクタを持つディスプレイ、液晶プロジェクター、液晶テレビ。 ※変換アダプタを使用してもミニD-sub15pinの機器と接続することはできません。 ※ケーブルをお選びの際は用途およびpin数をご確認の上お選びください。 |
|---|---|
| 対応解像度(例) | 1920×1200(WUXGA)・1920×1080(HDTV/フルハイビジョン)・ 1600×1200(UXGA)・1280×1024(SXGA)など ※最大1920×1200dpiの解像度まで対応します。 |
KC-DVI-100Gの長さ違いの商品
- 15ｍ:KC-DVI-150G
- 20m:KC-DVI-200G
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,086円 ( 2,295円 ) | 在庫品1日目当日出荷可能 |
3,097円 ( 3,407円 ) | 在庫品1日目当日出荷可能 |
4,596円 ( 5,056円 ) | 1日目 |
21,788円 ( 23,967円 ) | 7日目 |
29,744円 ( 32,718円 ) | 7日目 |
39,657円 ( 43,623円 ) | 7日目 |
3,965円 ( 4,362円 ) | 在庫品1日目当日出荷可能 |
4,938円 ( 5,432円 ) | 在庫品1日目当日出荷可能 |
6,367円 ( 7,004円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用（TMDS信号線のみ）。
・内部を樹脂モールドで固め、さらに全面シールド処理を施したモールドコネクタ。
・外部干渉を防ぎノイズ対策も万全。
・耐振動・耐衝撃性にも優れている。
・サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピンを使用。
【用途】
・ディスプレイケーブルとして最適。
ご注意
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

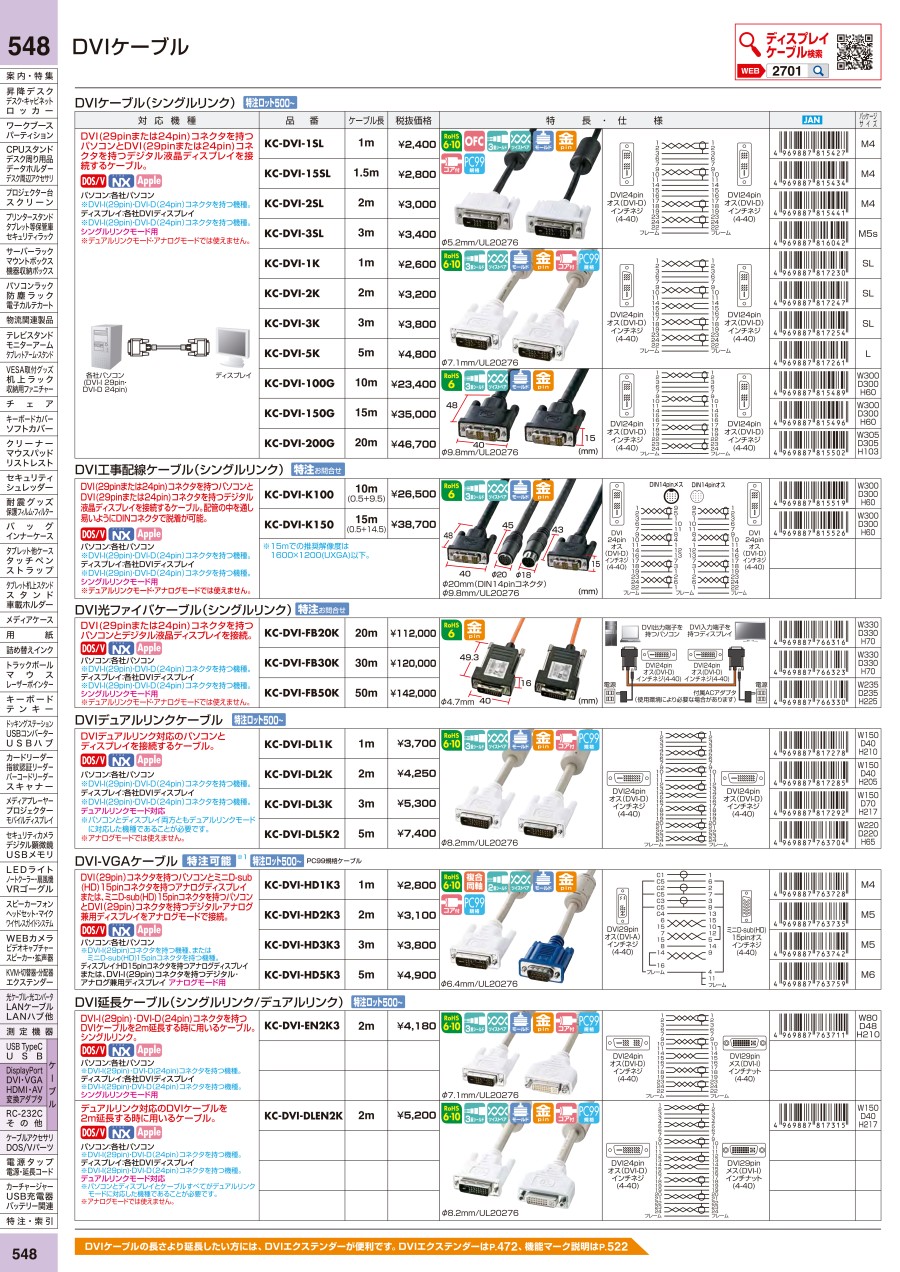

カタログ
