エレクトロニクス部品技術窓口
補償導線 熱電対Tタイプ TX-G-VVF-BAシリーズ
- 通常単価(税別)
- 3,615円～50,228円
- 税込単価
- 3,977円～55,251円
熱電対Tタイプ用の一般用普通級（クラス2）のビニル被覆、シールド付き補償導線。【特長】・一般ビニル絶縁...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品仕様

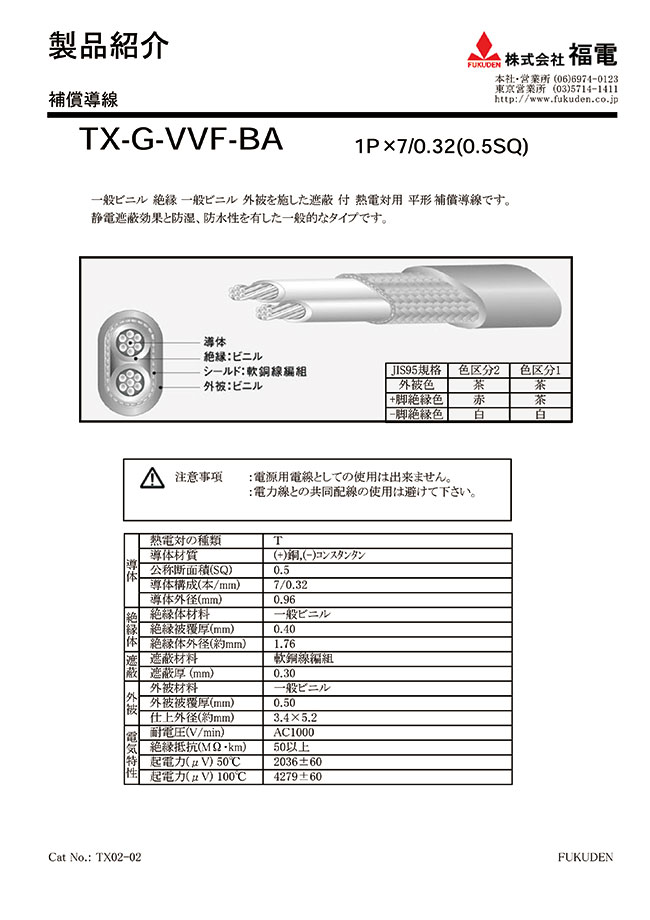

TX-G-VVF-BAの外観
TX-G-VVF-BAの断面図
- 絶縁：ビニル
- 外被：ビニル
- 導体
- シールド：軟銅線編組
| 導体 | 公称断面積（SQ） | 0.5 | 0.75 | 1.25 |
|---|---|---|---|---|
| 導体構成（本/mm） | 7/0.32 | 24/0.2 | 7/0.45 | |
| 導体外径（mm） | 0.96 | 1.13 | 1.35 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.40 | 0.50 | 0.60 |
| 絶縁体外径（約mm） | 1.76 | 2.13 | 2.55 | |
| シールド | 遮蔽厚（mm） | 0.30 | 0.30 | 0.30 |
| 外径（約mm） | 2.4×4.2 | 2.8×4.9 | 3.2×5.7 | |
| 外被 | 外被被覆厚（mm） | 0.50 | 0.80 | 1.00 |
| 仕上外径（約mm） | 3.4×5.2 | 4.4×6.5 | 5.2×7.7 | |
| 電気特性 | 耐電圧（V/min） | AC1000 | AC1000 | AC1000 |
| 絶縁抵抗（MΩ・km） | 50以上 | 50以上 | 50以上 | |
| 最大条長（m） | 2000 | 2000 | 2000 | |
| 概算質量（kg/km） | 35 | 51 | 70 | |
ビニル絶縁・ビニル外被を施した軟銅線編組シールド付熱電対用平形補償導線。
静電遮蔽効果と防湿、防水性を有した一般的なタイプ。
絞り込み条件：4 項目の仕様が未選択です
導体断面積(㎟)
- 0.5
- 0.75
- 1.25
仕上り外径(mm)
- 3.4ｘ5.2
- 4.4ｘ6.5
- 5.2ｘ7.7
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
導体構成（本/mm）
- 7/0.32
- 7/0.45
- 24/0.2
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,615円 ( 3,977円 ) | 5日目 |
3,977円 ( 4,375円 ) | 5日目 |
4,338円 ( 4,772円 ) | 5日目 |
4,700円 ( 5,170円 ) | 5日目 |
5,062円 ( 5,568円 ) | 5日目 |
5,423円 ( 5,965円 ) | 5日目 |
5,785円 ( 6,364円 ) | 5日目 |
6,146円 ( 6,761円 ) | 5日目 |
6,508円 ( 7,159円 ) | 5日目 |
6,869円 ( 7,556円 ) | 5日目 |
7,231円 ( 7,954円 ) | 5日目 |
7,592円 ( 8,351円 ) | 5日目 |
7,954円 ( 8,749円 ) | 5日目 |
8,315円 ( 9,147円 ) | 5日目 |
8,677円 ( 9,545円 ) | 5日目 |
9,038円 ( 9,942円 ) | 5日目 |
9,400円 ( 10,340円 ) | 5日目 |
9,762円 ( 10,738円 ) | 5日目 |
10,123円 ( 11,135円 ) | 5日目 |
10,485円 ( 11,534円 ) | 5日目 |
10,846円 ( 11,931円 ) | 5日目 |
11,208円 ( 12,329円 ) | 5日目 |
11,569円 ( 12,726円 ) | 5日目 |
11,931円 ( 13,124円 ) | 5日目 |
12,292円 ( 13,521円 ) | 5日目 |
12,654円 ( 13,919円 ) | 5日目 |
13,015円 ( 14,317円 ) | 5日目 |
13,377円 ( 14,715円 ) | 5日目 |
13,738円 ( 15,112円 ) | 5日目 |
14,100円 ( 15,510円 ) | 5日目 |
14,462円 ( 15,908円 ) | 5日目 |
14,823円 ( 16,305円 ) | 5日目 |
15,185円 ( 16,704円 ) | 5日目 |
15,546円 ( 17,101円 ) | 5日目 |
15,908円 ( 17,499円 ) | 5日目 |
16,269円 ( 17,896円 ) | 5日目 |
16,631円 ( 18,294円 ) | 5日目 |
16,992円 ( 18,691円 ) | 5日目 |
17,354円 ( 19,089円 ) | 5日目 |
17,715円 ( 19,487円 ) | 5日目 |
15,441円 ( 16,985円 ) | 5日目 |
15,750円 ( 17,325円 ) | 5日目 |
16,059円 ( 17,665円 ) | 5日目 |
16,368円 ( 18,005円 ) | 5日目 |
16,676円 ( 18,344円 ) | 5日目 |
16,985円 ( 18,684円 ) | 5日目 |
17,294円 ( 19,023円 ) | 5日目 |
17,603円 ( 19,363円 ) | 5日目 |
17,912円 ( 19,703円 ) | 5日目 |
18,221円 ( 20,043円 ) | 5日目 |
18,529円 ( 20,382円 ) | 5日目 |
18,838円 ( 20,722円 ) | 5日目 |
19,147円 ( 21,062円 ) | 5日目 |
19,456円 ( 21,402円 ) | 5日目 |
19,765円 ( 21,742円 ) | 5日目 |
20,074円 ( 22,081円 ) | 5日目 |
20,382円 ( 22,420円 ) | 5日目 |
20,691円 ( 22,760円 ) | 5日目 |
21,000円 ( 23,100円 ) | 5日目 |
21,309円 ( 23,440円 ) | 5日目 |
詳細情報
基本情報
熱電対Tタイプ用の一般用普通級（クラス2）のビニル被覆、シールド付き補償導線。
【特長】
・一般ビニル絶縁一般ビニル外被を施した遮蔽付熱電対用平形補償導線です。
・静電遮蔽効果と防湿、防水性を有した一般的なタイプです。
・使用環境温度は-10～+60℃。
・固定配線で使用。
・裸軟銅線編組シールド付き。
・色識別は旧JISカラー（シース色は茶色、絶縁色は赤色と白色）。
【用途】
・熱電対Tタイプの延長用リード線（熱電対Tタイプのみに使用可能）。
