補償導線熱電対Kタイプ WX-H-GGBF-OBSシリーズ

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 7,415円～62,749円

税込単価: 8,157円～69,024円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

福電

補償導線熱電対Rタイプ RX-G-VVF-BAシリーズ

通常価格(税別)： 3,615円 (税込価格：3,977円)

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

福電

補償導線熱電対Kタイプ WX-H-GGBFシリーズ

通常価格(税別)： 4,446円 (税込価格：4,891円)

通常出荷日：5 日目

熱電対Kタイプ用の耐熱用普通級（クラス2）のガラス編組被覆、外ステンレスシール...

詳細情報を確認する

種類
補償導線
熱電対種類
K
補償導線種類
WX
シース(外皮)色・絶縁色(+)(-）
青・白/赤スパイラル(+)白(-)
用途
固定配線用
使用最高温度
106℃～180℃
シース材質
ガラス編組
導体断面積 (㎟)
0.5
芯数（対数）
1P
形状
平形
シールド
有
ケーブル特性
耐熱性
仕上り外径 (mm)
2.7ｘ4.3
シース(外被)色
青
アース線
なし
絶縁体材料
ガラス編組
形状
平形
補償導線使用区分と精度
耐熱用普通級
補償導線使用温度範囲 (℃)
0～150
シールド種類
ステンレス線編組
導体構成（本/mm）
7/0.32

ご注意

【一部サイズ塗料変更のご案内】
本ページの一部商品は塗料のみ変更となります。変更理由は「パラフィン系添加剤」がストックホルム条約規制対象の検討物質に追加され廃盤/ベース樹脂の統廃合によるものです。変更時期につきましては、既存在庫がなくなり次第、順次ランニングチェンジとなります。変更前後における特性に変更はございません。

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-長さ

型番

未確定 91 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

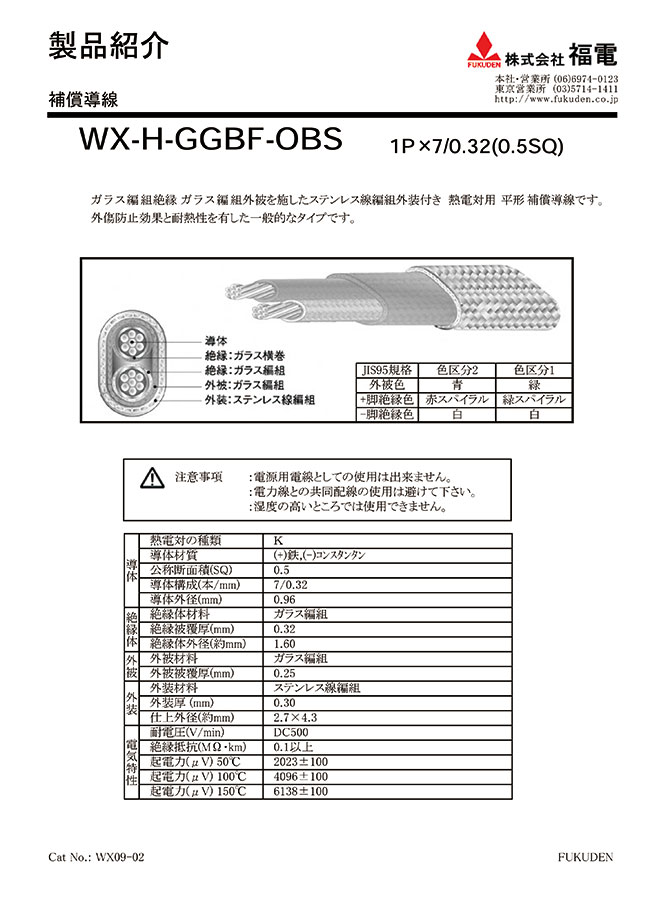

製品仕様

WX-H-GGBF-OBSの外観

WX-H-GGBF-OBSの断面図

絶縁：内側ガラス横巻、外側ガラス編組、＋脚の絶縁識別が白地に赤のスパイラル。
導体
外装：ステンレス線編
外被：ガラス編組

-		GGBF-OBS
導体	公称断面積（SQ）	0.5
	導体構成（本/mm）	7/0.32
	導体外径（mm）	0.96
絶縁	絶縁被覆厚（mm）	0.32
	絶縁体外径（約mm）	1.60
	＋脚の絶縁識別	白地／赤のスパイラル
外被	外被被覆厚（mm）	0.25
外被	仕上外径（約mm）	2.1×3.7
外装	外装厚さ（mm）	0.30
外装	仕上外径（約mm）	2.7×4.3
電気特性	耐電圧（V/min）	DC500
電気特性	絶縁抵抗（MΩ・Km）	0.1以上
最大条長（m）		1000
概算質量（Kg/Km）		31

絶縁・外被にガラス編組を施したステンレス線編組外装付の熱電対用平形補償導線。

商品TOP

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
すべて
5日以内

型番リスト

表示件数

型番

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-10

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-11

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-12

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-13

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-14

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-15

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-16

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-17

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-18

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-19

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-20

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-21

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-22

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-23

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-24

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-25

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-26

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-27

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-28

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-29

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-30

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-31

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-32

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-33

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-34

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-35

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-36

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-37

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-38

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-39

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-40

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-41

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-42

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-43

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-44

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-45

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-46

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-47

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-48

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-49

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-50

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-51

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-52

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-53

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-54

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-55

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-56

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-57

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-58

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-59

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-60

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-61

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-62

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-63

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-64

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-65

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-66

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-67

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-68

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-69

全長

(m)

RoHS?

最小発注数量

10	10	1個
11	10	1個
12	10	1個
13	10	1個
14	10	1個
15	10	1個
16	10	1個
17	10	1個
18	10	1個
19	10	1個
20	10	1個
21	10	1個
22	10	1個
23	10	1個
24	10	1個
25	10	1個
26	10	1個
27	10	1個
28	10	1個
29	10	1個
30	10	1個
31	10	1個
32	10	1個
33	10	1個
34	10	1個
35	10	1個
36	10	1個
37	10	1個
38	10	1個
39	10	1個
40	10	1個
41	10	1個
42	10	1個
43	10	1個
44	10	1個
45	10	1個
46	10	1個
47	10	1個
48	10	1個
49	10	1個
50	10	1個
51	10	1個
52	10	1個
53	10	1個
54	10	1個
55	10	1個
56	10	1個
57	10	1個
58	10	1個
59	10	1個
60	10	1個
61	10	1個
62	10	1個
63	10	1個
64	10	1個
65	10	1個
66	10	1個
67	10	1個
68	10	1個
69	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,415円 ( 8,157円 )	5日目
8,157円 ( 8,973円 )	5日目
8,898円 ( 9,788円 )	5日目
9,640円 ( 10,604円 )	5日目
10,382円 ( 11,420円 )	5日目
11,123円 ( 12,235円 )	5日目
11,865円 ( 13,052円 )	5日目
12,606円 ( 13,867円 )	5日目
13,348円 ( 14,683円 )	5日目
14,089円 ( 15,498円 )	5日目
14,831円 ( 16,314円 )	5日目
15,572円 ( 17,129円 )	5日目
16,314円 ( 17,945円 )	5日目
17,055円 ( 18,761円 )	5日目
17,797円 ( 19,577円 )	5日目
18,538円 ( 20,392円 )	5日目
19,280円 ( 21,208円 )	5日目
20,022円 ( 22,024円 )	5日目
20,763円 ( 22,839円 )	5日目
21,505円 ( 23,656円 )	5日目
22,246円 ( 24,471円 )	5日目
22,988円 ( 25,287円 )	5日目
23,729円 ( 26,102円 )	5日目
24,471円 ( 26,918円 )	5日目
25,212円 ( 27,733円 )	5日目
25,954円 ( 28,549円 )	5日目
26,695円 ( 29,365円 )	5日目
27,437円 ( 30,181円 )	5日目
28,178円 ( 30,996円 )	5日目
28,920円 ( 31,812円 )	5日目
29,662円 ( 32,628円 )	5日目
30,403円 ( 33,443円 )	5日目
31,145円 ( 34,260円 )	5日目
31,886円 ( 35,075円 )	5日目
32,628円 ( 35,891円 )	5日目
33,369円 ( 36,706円 )	5日目
34,111円 ( 37,522円 )	5日目
34,852円 ( 38,337円 )	5日目
35,594円 ( 39,153円 )	5日目
36,335円 ( 39,969円 )	5日目
31,691円 ( 34,860円 )	5日目
32,325円 ( 35,558円 )	5日目
32,959円 ( 36,255円 )	5日目
33,593円 ( 36,952円 )	5日目
34,226円 ( 37,649円 )	5日目
34,860円 ( 38,346円 )	5日目
35,494円 ( 39,043円 )	5日目
36,128円 ( 39,741円 )	5日目
36,762円 ( 40,438円 )	5日目
37,396円 ( 41,136円 )	5日目
38,029円 ( 41,832円 )	5日目
38,663円 ( 42,529円 )	5日目
39,297円 ( 43,227円 )	5日目
39,931円 ( 43,924円 )	5日目
40,565円 ( 44,622円 )	5日目
41,199円 ( 45,319円 )	5日目
41,832円 ( 46,015円 )	5日目
42,466円 ( 46,713円 )	5日目
43,100円 ( 47,410円 )	5日目
43,734円 ( 48,107円 )	5日目

基本情報

熱電対Kタイプ用の耐熱用普通級（クラス2）のガラス編組被覆、外ステンレスシールド付き補償導線。
【特長】
・ガラス編組絶縁ガラス編組外被を施したステンレス線編組外装付き熱電対用平形補償導線です。
・外傷防止効果と耐熱性を有した一般的なタイプです。
・被覆の耐熱温度は200℃。
・使用環境温度は0～+150℃。
・屋内の固定配線で使用。
・外ステンレス線編組シールド付き。
・従来の旧JISカラー（シース色は青色、絶縁色は赤糸スパイラルと白色）。
・補償導線WXはエクステンションタイプと呼ばれ、熱電対と同じ材質の導体を使用し、主に卑金属熱電対に使用。
【用途】
・熱電対Kタイプの延長用リード線（熱電対Kタイプのみに使用可能）。

ご注意

【一部サイズ塗料変更のご案内】
本ページの一部商品は塗料のみ変更となります。変更理由は「パラフィン系添加剤」がストックホルム条約規制対象の検討物質に追加され廃盤/ベース樹脂の統廃合によるものです。変更時期につきましては、既存在庫がなくなり次第、順次ランニングチェンジとなります。変更前後における特性に変更はございません。

WX-H-GGBF-OBS-1PX7/0.32(0.5SQ)-長さ

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

補償導線熱電対Kタイプ WX-H-GGBF-OBSシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qガラス編組被覆の補償導線を湿気の有る所若しくは水が掛かるとどの様な影響がでますか？

吸湿や水の浸透により絶縁不良を起こし、正確な温度測定ができなくなります。屋外での配線は避けてください。

Q補償導線のサイズを選定するには、何を判断基準に決定したら良いか？

熱起電力の特性は、導体の太さには影響されません。配線する場所、距離、柔軟性などの機械的特性を考慮し選定してください。
