補償導線 熱電対Jタイプ JX-G-VVFシリーズ
- 通常単価(税別)
- 2,354円～35,669円
- 税込単価
- 2,589円～39,236円
通常出荷日：5日目
熱電対Jタイプ用の一般用補償導線。【特長】・一般ビニル絶縁一般ビニル外被を施した遮蔽無熱電対用平形補償...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

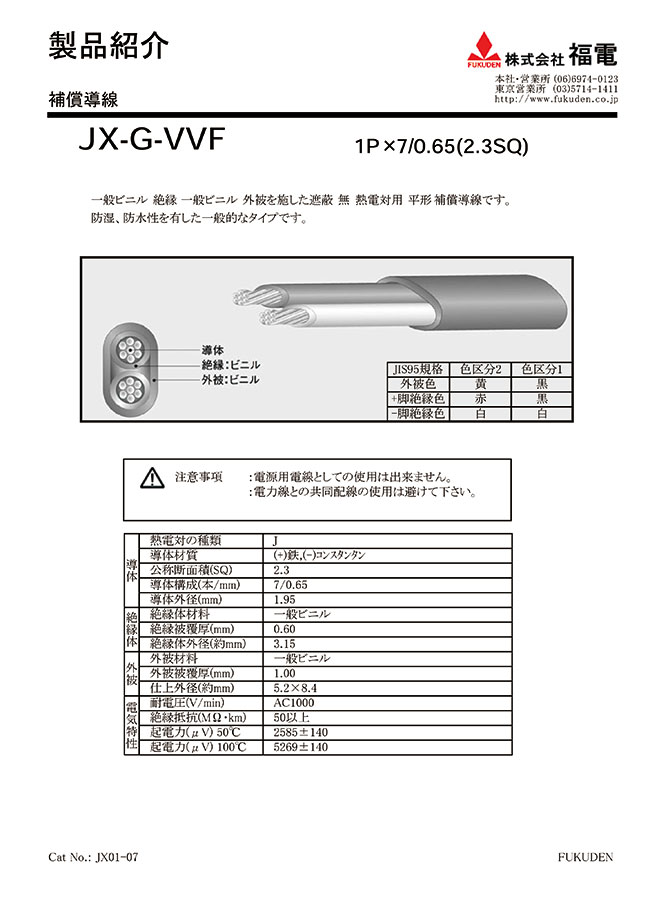

JX-G-VVF 1P×7/0.32(0.5SQ)
- 一般ビニル絶縁一般ビニル外被を施した遮蔽無熱電対用平形補償導線。
- 防湿、防水性を有した一般的なタイプ。
製品イメージ図
断面図
導体、絶縁: ビニル、外被: ビニル
| JIS95規格 | 色区分2 | 色区分1 |
|---|---|---|
| 外被色 | 黄 | 黒 |
| ＋脚絶縁色 | 赤 | 黒 |
| −脚絶縁色 | 白 | 白 |
※注意事項:電源用電線としての使用不可。電力線との共同配線の使用は避けること。
| 導 体 | 熱電対の種類 | J |
|---|---|---|
| 導体材質 | (+)鉄.(-)コンスタンタン | |
| 公称断面積(SQ) | 0.5 | |
| 導体構成(本/mm) | 7/0.32 | |
| 導体外径(mm) | 0.96 | |
| 絶 縁 体 | 絶縁体材料 | 一般ビニル |
| 絶縁被覆厚(mm) | 0.40 | |
| 絶縁体外径(約mm) | 1.76 | |
| 外 被 | 外被材料 | 一般ビニル |
| 外被被覆厚(mm) | 0.50 | |
| 仕上外径(約mm) | 2.8×4.6 | |
| 電 気 特 性 | 耐電圧(V/min) | AC700 |
| 絶縁抵抗(MΩ・km) | 50以上 | |
| 起電力(μV)50℃ | 2585±140 | |
| 起電力(μV)100℃ | 5269±140 |
JX-G-VVF 1P×24/0.2（0.75SQ）
- 一般ビニル絶縁一般ビニル外被を施した遮蔽無熱電対用平形補償導線。
- 防湿、防水性を有した一般的なタイプ。
製品イメージ図
断面図
導体、絶縁: ビニル、外被: ビニル
| JIS95規格 | 色区分2 | 色区分1 |
|---|---|---|
| 外被色 | 黄 | 黒 |
| ＋脚絶縁色 | 赤 | 黒 |
| −脚絶縁色 | 白 | 白 |
※注意事項:電源用電線としての使用不可。電力線との共同配線の使用は避けること。
| 導 体 | 熱電対の種類 | J |
|---|---|---|
| 導体材質 | (+)鉄.(-)コンスタンタン | |
| 公称断面積(SQ) | 0.75 | |
| 導体構成(本/mm) | 24/0.2 | |
| 導体外径(mm) | 1.13 | |
| 絶 縁 体 | 絶縁体材料 | 一般ビニル |
| 絶縁被覆厚(mm) | 0.50 | |
| 絶縁体外径(約mm) | 2.13 | |
| 外 被 | 外被材料 | 一般ビニル |
| 外被被覆厚(mm) | 0.80 | |
| 仕上外径(約mm) | 3.8×5.9 | |
| 電 気 特 性 | 耐電圧(V/min) | AC1000 |
| 絶縁抵抗(MΩ・km) | 50以上 | |
| 起電力(μV)50℃ | 2585±140 | |
| 起電力(μV)100℃ | 5269±140 |
JX-G-VVF 1P×7/0.45（1.25SQ）
- 一般ビニル絶縁一般ビニル外被を施した遮蔽無熱電対用平形補償導線。
- 防湿、防水性を有した一般的なタイプ。
製品イメージ図
断面図
導体、絶縁: ビニル、外被: ビニル
| JIS95規格 | 色区分2 | 色区分1 |
|---|---|---|
| 外被色 | 黄 | 黒 |
| ＋脚絶縁色 | 赤 | 黒 |
| −脚絶縁色 | 白 | 白 |
※注意事項:電源用電線としての使用不可。電力線との共同配線の使用は避けること。
| 導 体 | 熱電対の種類 | J |
|---|---|---|
| 導体材質 | (+)鉄.(-)コンスタンタン | |
| 公称断面積(SQ) | 1.25 | |
| 導体構成(本/mm) | 7/0.45 | |
| 導体外径(mm) | 1.35 | |
| 絶 縁 体 | 絶縁体材料 | 一般ビニル |
| 絶縁被覆厚(mm) | 0.60 | |
| 絶縁体外径(約mm) | 2.55 | |
| 外 被 | 外被材料 | 一般ビニル |
| 外被被覆厚(mm) | 1.00 | |
| 仕上外径(約mm) | 4.6×7.1 | |
| 電 気 特 性 | 耐電圧(V/min) | AC1000 |
| 絶縁抵抗(MΩ・km) | 50以上 | |
| 起電力(μV)50℃ | 2585±140 | |
| 起電力(μV)100℃ | 5269±140 |
絞り込み条件：4 項目の仕様が未選択です
導体断面積(㎟)
- 0.5
- 0.75
- 1.25
仕上り外径(mm)
- 2.8ｘ4.6
- 3.8ｘ5.9
- 4.6ｘ7.1
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
導体構成（本/mm）
- 7/0.32
- 7/0.45
- 24/0.2
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,354円 ( 2,589円 ) | 5日目 |
2,589円 ( 2,848円 ) | 5日目 |
2,825円 ( 3,108円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
3,295円 ( 3,625円 ) | 5日目 |
3,531円 ( 3,884円 ) | 5日目 |
3,766円 ( 4,143円 ) | 5日目 |
4,002円 ( 4,402円 ) | 5日目 |
4,237円 ( 4,661円 ) | 5日目 |
4,472円 ( 4,919円 ) | 5日目 |
4,708円 ( 5,179円 ) | 5日目 |
4,943円 ( 5,437円 ) | 5日目 |
5,178円 ( 5,696円 ) | 5日目 |
5,414円 ( 5,955円 ) | 5日目 |
5,649円 ( 6,214円 ) | 5日目 |
5,885円 ( 6,474円 ) | 5日目 |
6,120円 ( 6,732円 ) | 5日目 |
6,355円 ( 6,991円 ) | 5日目 |
6,591円 ( 7,250円 ) | 5日目 |
6,826円 ( 7,509円 ) | 5日目 |
7,062円 ( 7,768円 ) | 5日目 |
7,297円 ( 8,027円 ) | 5日目 |
7,532円 ( 8,285円 ) | 5日目 |
7,768円 ( 8,545円 ) | 5日目 |
8,003円 ( 8,803円 ) | 5日目 |
8,238円 ( 9,062円 ) | 5日目 |
8,474円 ( 9,321円 ) | 5日目 |
8,709円 ( 9,580円 ) | 5日目 |
8,945円 ( 9,840円 ) | 5日目 |
9,180円 ( 10,098円 ) | 5日目 |
9,415円 ( 10,357円 ) | 5日目 |
9,651円 ( 10,616円 ) | 5日目 |
9,886円 ( 10,875円 ) | 5日目 |
10,122円 ( 11,134円 ) | 5日目 |
10,357円 ( 11,393円 ) | 5日目 |
10,592円 ( 11,651円 ) | 5日目 |
10,828円 ( 11,911円 ) | 5日目 |
11,063円 ( 12,169円 ) | 5日目 |
11,298円 ( 12,428円 ) | 5日目 |
11,534円 ( 12,687円 ) | 5日目 |
10,538円 ( 11,592円 ) | 5日目 |
10,749円 ( 11,824円 ) | 5日目 |
10,960円 ( 12,056円 ) | 5日目 |
11,171円 ( 12,288円 ) | 5日目 |
11,382円 ( 12,520円 ) | 5日目 |
11,592円 ( 12,751円 ) | 5日目 |
11,803円 ( 12,983円 ) | 5日目 |
12,014円 ( 13,215円 ) | 5日目 |
12,225円 ( 13,448円 ) | 5日目 |
12,435円 ( 13,679円 ) | 5日目 |
12,646円 ( 13,911円 ) | 5日目 |
12,857円 ( 14,143円 ) | 5日目 |
13,068円 ( 14,375円 ) | 5日目 |
13,278円 ( 14,606円 ) | 5日目 |
13,489円 ( 14,838円 ) | 5日目 |
13,700円 ( 15,070円 ) | 5日目 |
13,911円 ( 15,302円 ) | 5日目 |
14,122円 ( 15,534円 ) | 5日目 |
14,332円 ( 15,765円 ) | 5日目 |
14,543円 ( 15,997円 ) | 5日目 |
詳細情報
基本情報
熱電対Jタイプ用の一般用補償導線。
【特長】
・一般ビニル絶縁一般ビニル外被を施した遮蔽無熱電対用平形補償導線です。
・シース色は茶色、絶縁色は赤色と白色。
・静電遮蔽効果と防湿、防水性を有した一般的なタイプ。
【用途】
・熱電対Jタイプのみに使用可能。
・使用環境温度は-10～+60℃以内の屋内で、固定配線で使用可能。
商品担当おすすめ
補償導線 熱電対Jタイプ JX-G-VVFシリーズのレビュー
空調関係の配線に
5
5.02020/02/27
ミスミは在庫があり、このような商品も取り揃えてあるため、今回もまずミスミで探して購入しました。空調関係の配線に使っていま...もっと読む
0人が参考にしています。
新規金型から中継コネクタへの熱伝対線の追加
5
5.02019/08/06
金型用ヒーターの温度制御で熱伝対を使用していますがこの様な商品は商社にもあまり知識がないので、こちらで選定して購入できる...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qサイズの選定はどのようにすればいいの？
A
補償導線（熱起電力）の特性は導体の太さには影響されないため、配線する場所、距離、柔軟性等の特性を考慮して選定してください。
短距離なら細いサイズで可。長距離や大型プラント工事等は太いサイズを選定することが多いです。
短距離なら細いサイズで可。長距離や大型プラント工事等は太いサイズを選定することが多いです。
Q補償導線と補償導線をつなぐのに何を使用すれば良いか？
A
補償導線は無接続が原則です。やむを得ず接続する場合は、銅スリーブや端子台で接続しても構わないが下記の事に注意が必要。
① 続する補償導線の種類は同品種の物
（JX→JX ○ JX→KX × JX→TX ×）
②接続箇所は出来るだけ周囲の熱に影響されない場所（ヒーター等の熱源から離れたところが望ましい）
③繋ぎ目の+脚と-脚は必ず同温度で有る事。
① 続する補償導線の種類は同品種の物
（JX→JX ○ JX→KX × JX→TX ×）
②接続箇所は出来るだけ周囲の熱に影響されない場所（ヒーター等の熱源から離れたところが望ましい）
③繋ぎ目の+脚と-脚は必ず同温度で有る事。
