補償導線 屈曲タイプ VXタフEV3シリーズ
- 通常単価(税別)
- 16,185円～136,853円
- 税込単価
- 17,804円～150,538円
熱電対Kタイプ用の一般用普通級（クラス2）の補償導線。【特長】・ポリエチレン絶縁・特殊エラストマーシー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

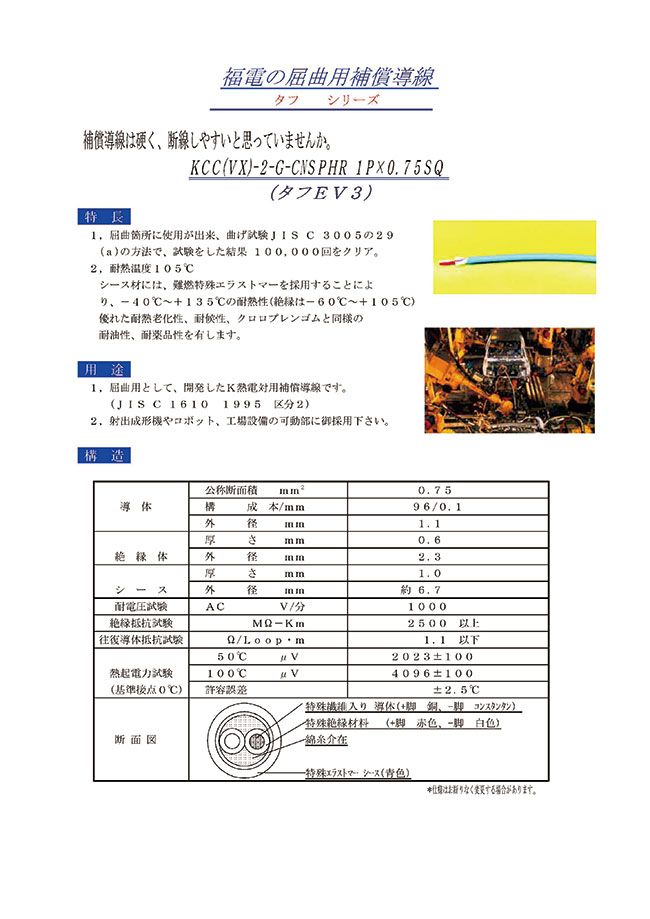

製品仕様
VXタフEV3の外観
VXタフEV3の断面図
- 導体（特殊繊維入）
- 絶縁：特殊ポリエチレン
- 介在
- 外被：難燃特殊エラストマー
| 導体 | 公称断面積（SQ） | 0.75 |
|---|---|---|
| 導体構成（本/mm） | 96/0.1 | |
| 導体外径（mm） | 1.1 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.60 |
| 絶縁体外径（約mm） | 2.3 | |
| 外被 | 外被被覆厚（mm） | 1.00 |
| 仕上外径（約mm） | 6.7 | |
| 電気特性 | 耐電圧（V/min） | AC1000 |
| 絶縁抵抗（MΩ・km） | 2500以上 | |
| 概算質量（kg/km） | 51 | |
| 屈曲試験性能 | 曲げ試験（回） | 500万回以上 |
| ねん回試験（回） | ||
| ケーブルベア（回） | ||
柔軟性に優れており射出成形機やロボット等の可動部の配線にお薦め。耐熱温度：90℃。
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,185円 ( 17,804円 ) | 5日目 |
17,803円 ( 19,583円 ) | 5日目 |
19,422円 ( 21,364円 ) | 5日目 |
21,040円 ( 23,144円 ) | 5日目 |
22,658円 ( 24,924円 ) | 5日目 |
24,277円 ( 26,705円 ) | 5日目 |
25,895円 ( 28,485円 ) | 5日目 |
27,514円 ( 30,265円 ) | 5日目 |
29,132円 ( 32,045円 ) | 5日目 |
30,751円 ( 33,826円 ) | 5日目 |
32,369円 ( 35,606円 ) | 5日目 |
33,988円 ( 37,387円 ) | 5日目 |
35,606円 ( 39,167円 ) | 5日目 |
37,225円 ( 40,948円 ) | 5日目 |
38,843円 ( 42,727円 ) | 5日目 |
40,462円 ( 44,508円 ) | 5日目 |
42,080円 ( 46,288円 ) | 5日目 |
43,698円 ( 48,068円 ) | 5日目 |
45,317円 ( 49,849円 ) | 5日目 |
46,935円 ( 51,629円 ) | 5日目 |
48,554円 ( 53,409円 ) | 5日目 |
50,172円 ( 55,189円 ) | 5日目 |
51,791円 ( 56,970円 ) | 5日目 |
53,409円 ( 58,750円 ) | 5日目 |
55,028円 ( 60,531円 ) | 5日目 |
56,646円 ( 62,311円 ) | 5日目 |
58,265円 ( 64,092円 ) | 5日目 |
59,883円 ( 65,871円 ) | 5日目 |
61,502円 ( 67,652円 ) | 5日目 |
63,120円 ( 69,432円 ) | 5日目 |
64,738円 ( 71,212円 ) | 5日目 |
66,357円 ( 72,993円 ) | 5日目 |
67,975円 ( 74,773円 ) | 5日目 |
69,594円 ( 76,553円 ) | 5日目 |
71,212円 ( 78,333円 ) | 5日目 |
72,831円 ( 80,114円 ) | 5日目 |
74,449円 ( 81,894円 ) | 5日目 |
76,068円 ( 83,675円 ) | 5日目 |
77,686円 ( 85,455円 ) | 5日目 |
79,305円 ( 87,236円 ) | 5日目 |
69,118円 ( 76,030円 ) | 5日目 |
70,500円 ( 77,550円 ) | 5日目 |
71,882円 ( 79,070円 ) | 5日目 |
73,265円 ( 80,592円 ) | 5日目 |
74,647円 ( 82,112円 ) | 5日目 |
76,029円 ( 83,632円 ) | 5日目 |
77,412円 ( 85,153円 ) | 5日目 |
78,794円 ( 86,673円 ) | 5日目 |
80,176円 ( 88,194円 ) | 5日目 |
81,559円 ( 89,715円 ) | 5日目 |
82,941円 ( 91,235円 ) | 5日目 |
84,324円 ( 92,756円 ) | 5日目 |
85,706円 ( 94,277円 ) | 5日目 |
87,088円 ( 95,797円 ) | 5日目 |
88,471円 ( 97,318円 ) | 5日目 |
89,853円 ( 98,838円 ) | 5日目 |
91,235円 ( 100,359円 ) | 5日目 |
92,618円 ( 101,880円 ) | 5日目 |
94,000円 ( 103,400円 ) | 5日目 |
95,382円 ( 104,920円 ) | 5日目 |
詳細情報
基本情報
熱電対Kタイプ用の一般用普通級（クラス2）の補償導線。
【特長】
・ポリエチレン絶縁・特殊エラストマーシース、丸形の耐屈曲用。
・柔軟性に優れ可動部に使用可能。
・屈曲箇所に使用が出来、曲げ試験JISC3005の29（a）の方法で、試験をした結果100,000回をクリア。
・耐熱温度90℃。シース材には、難燃特殊エラストマーを採用することにより、クロロプレンゴムと同様の耐油性、耐薬品性を有します。
・色識別は旧JISカラー（シース色は青色、絶縁色は赤色と白色）。
・補償導線VXはコンペンセーションタイプと呼ばれ、熱電対と違う材質の導体（異種金属）を使用。
【用途】
・熱電対Kタイプの延長用リード線（熱電対Kタイプのみに使用可能）。
・耐屈曲性・柔軟性が要求される可動部配線用。
・屈曲用として、開発したK熱電対用補償導線です。（JISC16101995区分2）。
・射出成形機やロボット、工場設備の可動部に御採用下さい。
