被覆熱電対 熱電対Tタイプ T-HVVFシリーズ
- 通常単価(税別)
- 2,554円～22,694円
- 税込単価
- 2,809円～24,963円
通常出荷日：5日目
ビニル被覆の被覆熱電対Tタイプ。【特長】・耐熱ビニル絶縁耐熱ビニル外被を施した遮蔽無平形被覆熱電対線で...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

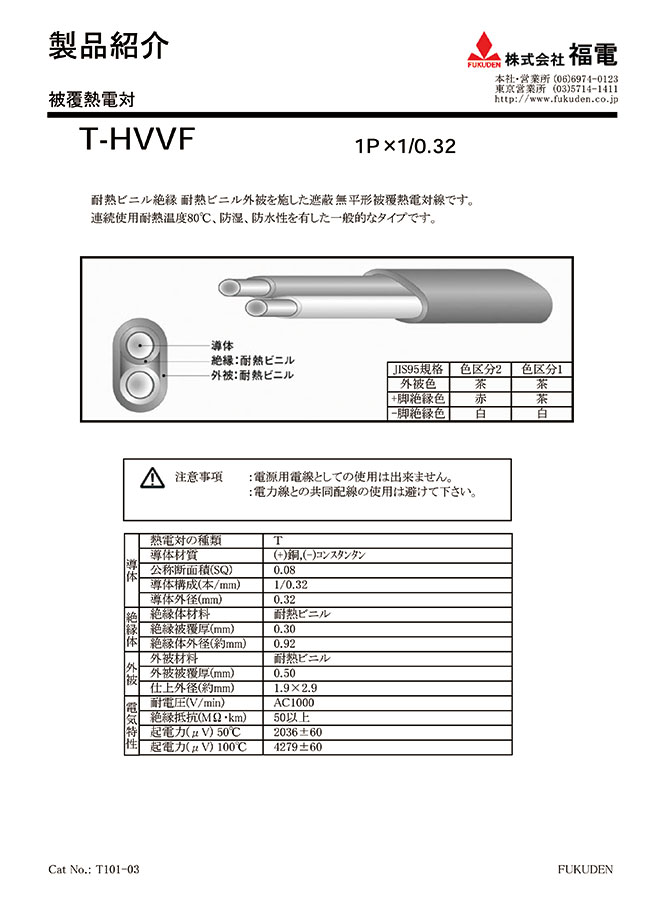

製品仕様
T-HVVFの外観
T-HVVFの断面図
- 絶縁：耐熱ビニル
- 外被：耐熱ビニル
- 導体
| 導体 | 導体構成（本/mm） | 1/0.32 | 1/0.65 |
|---|---|---|---|
| 外径（mm） | 0.32 | 0.65 | |
| 公称断面積（SQ） | 0.08 | 0.33 | |
| 絶縁 | 被覆厚（mm） | 0.30 | 0.40 |
| 外径（約 mm） | 0.92 | 1.45 | |
| 外被 | 被覆厚（mm） | 0.50 | 0.50 |
| 仕上外径（約 mm） | 1.9×2.9 | 2.5×3.9 | |
| 電気特性 | 耐電圧試験（V/min） | AC1000 | AC1000 |
| 絶縁抵抗（MΩ-km 以上） | 50以上 | 50以上 | |
| 最大条長（m） | 1000 | ||
| 概算重量（kg/km） | 7.9 | 16.1 | |
耐熱ビニル絶縁・耐熱ビニル外被を施した平型被覆熱電対線。
防湿、防水性を有した一般的なタイプ。
絞り込み条件：4 項目の仕様が未選択です
導体断面積(㎟)
- 0.08
- 0.31～0.49
- 0.33
仕上り外径(mm)
- 1.9×2.9
- 2.5ｘ3.9
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
導体構成（本/mm）
- 1/0.32
- 1/0.65
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,640円 ( 2,904円 ) | 5日目 |
2,904円 ( 3,194円 ) | 5日目 |
3,168円 ( 3,485円 ) | 5日目 |
3,432円 ( 3,775円 ) | 5日目 |
3,696円 ( 4,066円 ) | 5日目 |
3,960円 ( 4,356円 ) | 5日目 |
4,224円 ( 4,646円 ) | 5日目 |
4,488円 ( 4,937円 ) | 5日目 |
4,752円 ( 5,227円 ) | 5日目 |
5,016円 ( 5,518円 ) | 5日目 |
5,280円 ( 5,808円 ) | 5日目 |
5,544円 ( 6,098円 ) | 5日目 |
5,808円 ( 6,389円 ) | 5日目 |
6,072円 ( 6,679円 ) | 5日目 |
6,336円 ( 6,970円 ) | 5日目 |
6,600円 ( 7,260円 ) | 5日目 |
6,864円 ( 7,550円 ) | 5日目 |
7,128円 ( 7,841円 ) | 5日目 |
7,392円 ( 8,131円 ) | 5日目 |
7,656円 ( 8,422円 ) | 5日目 |
7,920円 ( 8,712円 ) | 5日目 |
8,184円 ( 9,002円 ) | 5日目 |
8,448円 ( 9,293円 ) | 5日目 |
8,712円 ( 9,583円 ) | 5日目 |
8,976円 ( 9,874円 ) | 5日目 |
9,240円 ( 10,164円 ) | 5日目 |
9,504円 ( 10,454円 ) | 5日目 |
9,768円 ( 10,745円 ) | 5日目 |
10,032円 ( 11,035円 ) | 5日目 |
10,296円 ( 11,326円 ) | 5日目 |
10,560円 ( 11,616円 ) | 5日目 |
10,824円 ( 11,906円 ) | 5日目 |
11,088円 ( 12,197円 ) | 5日目 |
11,352円 ( 12,487円 ) | 5日目 |
11,616円 ( 12,778円 ) | 5日目 |
11,880円 ( 13,068円 ) | 5日目 |
12,144円 ( 13,358円 ) | 5日目 |
12,408円 ( 13,649円 ) | 5日目 |
12,672円 ( 13,939円 ) | 5日目 |
12,936円 ( 14,230円 ) | 5日目 |
9,077円 ( 9,985円 ) | 5日目 |
9,258円 ( 10,184円 ) | 5日目 |
9,440円 ( 10,384円 ) | 5日目 |
9,622円 ( 10,584円 ) | 5日目 |
9,803円 ( 10,783円 ) | 5日目 |
9,985円 ( 10,984円 ) | 5日目 |
10,166円 ( 11,183円 ) | 5日目 |
10,348円 ( 11,383円 ) | 5日目 |
10,529円 ( 11,582円 ) | 5日目 |
10,711円 ( 11,782円 ) | 5日目 |
10,892円 ( 11,981円 ) | 5日目 |
11,074円 ( 12,181円 ) | 5日目 |
11,255円 ( 12,381円 ) | 5日目 |
11,437円 ( 12,581円 ) | 5日目 |
11,618円 ( 12,780円 ) | 5日目 |
11,800円 ( 12,980円 ) | 5日目 |
11,982円 ( 13,180円 ) | 5日目 |
12,163円 ( 13,379円 ) | 5日目 |
12,345円 ( 13,580円 ) | 5日目 |
12,526円 ( 13,779円 ) | 5日目 |
詳細情報
基本情報
ビニル被覆の被覆熱電対Tタイプ。
【特長】
・耐熱ビニル絶縁耐熱ビニル外被を施した遮蔽無平形被覆熱電対線です。
・連続使用耐熱温度80℃、防湿・防水性を有した一般的なタイプです。
・色識別は旧JISカラー（シース色は茶色、絶縁色は赤色と白色）。
・被覆熱電対は温度調節計につなぎ、単体で温度測定が可能。
・使用環境温度は80℃以下。
【用途】
・簡易温度測定用の熱電対Tタイプ。
商品担当おすすめ
被覆熱電対 熱電対Tタイプ T-HVVFシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q補償導線と被覆熱電対との違いは何ですか？
A
熱電対素線に被覆を施した熱電対で、補償導線と大きく違い単体での温度計測が可能であるが低中温域での簡単な温度計測に限ります。種類はK・J・Tタイプのみになります。また、補償導線と違い導体構成が単線（mm線）で構成されています。
