福電

被覆熱電対熱電対Kタイプ K-SSBFシリーズ

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 21,969円～180,604円

税込単価: 24,166円～198,664円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

福電

被覆熱電対熱電対Kタイプ K-GGBFシリーズ

通常価格(税別)： 3,492円 (税込価格：3,841円)

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

福電

被覆熱電対 Kタイプ K-PFAF

通常価格(税別)： 7,862円 (税込価格：8,648円)

通常出荷日：6 日目

シリグラス（シリカガラス）被覆の被覆熱電対Kタイプ。【特長】・シリグラス編組絶...

詳細情報を確認する

種類
被覆熱電対
熱電対種類
K
シース(外皮)色・絶縁色(+)(-）
白/青スパイラル・白/赤スパイラル(+)白(-)
用途
固定配線用
使用最高温度
261℃以上
シース材質
その他
導体断面積 (㎟)
0.33
芯数（対数）
1P
形状
平形
シールド
無
ケーブル特性
耐熱性
仕上り外径 (mm)
2.5ｘ4.0
シース(外被)色
青
アース線
なし
絶縁体材料
シリグラス編組
形状
平形
導体構成（本/mm）
1/0.65

型番

未確定 91 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

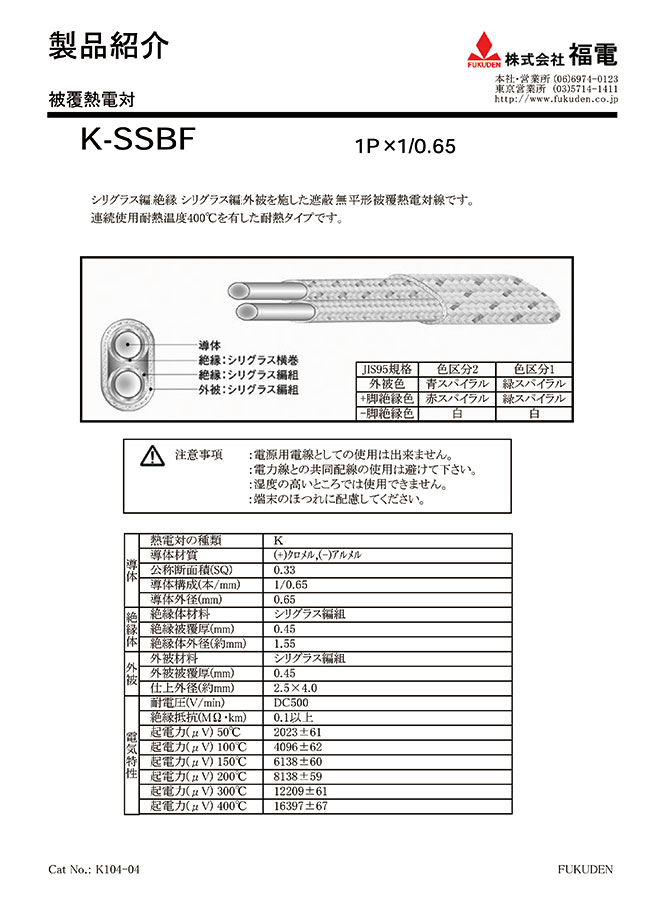

製品仕様

K-SSBFの外観

K-SSBFの断面図

絶縁：内側シリグラス横巻、外側シリグラス編組
外被：シリグラス編組
導体

導体	導体構成（本/mm）	1/0.65
	外径（mm）	0.65
	公称断面積（SQ）	0.33
絶縁	被覆厚（mm）	0.45
絶縁	外径（約 mm）	1.55
外被	被覆厚（mm）	0.45
外被	仕上外径（約 mm）	2.5×4.0
電気特性	耐電圧試験（V/min）	DC500
電気特性	絶縁抵抗（MΩ-km 以上）	0.1
最大条長（m）		500
概算重量（kg/km）		23.8

シリグラス編組絶縁・シリグラス編組外被を施した平型被覆熱電対線。ガラス編組より上を行く高耐熱タイプ。
※湿度の高い箇所、水のかかる箇所では使用できません。

商品TOP

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
すべて
5日以内

型番リスト

表示件数

型番

全長

(m)

RoHS?

最小発注数量

10	10	1個
11	10	1個
12	10	1個
13	10	1個
14	10	1個
15	10	1個
16	10	1個
17	10	1個
18	10	1個
19	10	1個
20	10	1個
21	10	1個
22	10	1個
23	10	1個
24	10	1個
25	10	1個
26	10	1個
27	10	1個
28	10	1個
29	10	1個
30	10	1個
31	10	1個
32	10	1個
33	10	1個
34	10	1個
35	10	1個
36	10	1個
37	10	1個
38	10	1個
39	10	1個
40	10	1個
41	10	1個
42	10	1個
43	10	1個
44	10	1個
45	10	1個
46	10	1個
47	10	1個
48	10	1個
49	10	1個
50	10	1個
51	10	1個
52	10	1個
53	10	1個
54	10	1個
55	10	1個
56	10	1個
57	10	1個
58	10	1個
59	10	1個
60	10	1個
61	10	1個
62	10	1個
63	10	1個
64	10	1個
65	10	1個
66	10	1個
67	10	1個
68	10	1個
69	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,969円 ( 24,166円 )	5日目
24,166円 ( 26,583円 )	5日目
26,363円 ( 28,999円 )	5日目
28,560円 ( 31,416円 )	5日目
30,757円 ( 33,833円 )	5日目
32,954円 ( 36,249円 )	5日目
35,151円 ( 38,666円 )	5日目
37,348円 ( 41,083円 )	5日目
39,545円 ( 43,500円 )	5日目
41,742円 ( 45,916円 )	5日目
43,938円 ( 48,332円 )	5日目
46,135円 ( 50,749円 )	5日目
48,332円 ( 53,165円 )	5日目
50,529円 ( 55,582円 )	5日目
52,726円 ( 57,999円 )	5日目
54,923円 ( 60,415円 )	5日目
57,120円 ( 62,832円 )	5日目
59,317円 ( 65,249円 )	5日目
61,514円 ( 67,665円 )	5日目
63,711円 ( 70,082円 )	5日目
65,908円 ( 72,499円 )	5日目
68,105円 ( 74,916円 )	5日目
70,302円 ( 77,332円 )	5日目
72,498円 ( 79,748円 )	5日目
74,695円 ( 82,165円 )	5日目
76,892円 ( 84,581円 )	5日目
79,089円 ( 86,998円 )	5日目
81,286円 ( 89,415円 )	5日目
83,483円 ( 91,831円 )	5日目
85,680円 ( 94,248円 )	5日目
87,877円 ( 96,665円 )	5日目
90,074円 ( 99,081円 )	5日目
92,271円 ( 101,498円 )	5日目
94,468円 ( 103,915円 )	5日目
96,665円 ( 106,332円 )	5日目
98,862円 ( 108,748円 )	5日目
101,058円 ( 111,164円 )	5日目
103,255円 ( 113,581円 )	5日目
105,452円 ( 115,997円 )	5日目
107,649円 ( 118,414円 )	5日目
91,214円 ( 100,335円 )	5日目
93,039円 ( 102,343円 )	5日目
94,863円 ( 104,349円 )	5日目
96,687円 ( 106,356円 )	5日目
98,511円 ( 108,362円 )	5日目
100,336円 ( 110,370円 )	5日目
102,160円 ( 112,376円 )	5日目
103,984円 ( 114,382円 )	5日目
105,809円 ( 116,390円 )	5日目
107,633円 ( 118,396円 )	5日目
109,457円 ( 120,403円 )	5日目
111,281円 ( 122,409円 )	5日目
113,106円 ( 124,417円 )	5日目
114,930円 ( 126,423円 )	5日目
116,754円 ( 128,429円 )	5日目
118,579円 ( 130,437円 )	5日目
120,403円 ( 132,443円 )	5日目
122,227円 ( 134,450円 )	5日目
124,051円 ( 136,456円 )	5日目
125,876円 ( 138,464円 )	5日目

基本情報

シリグラス（シリカガラス）被覆の被覆熱電対Kタイプ。
【特長】
・シリグラス編組絶縁外被を施した遮蔽無平形被覆熱電対線です。
・連続使用耐熱温度400℃を有した耐熱タイプです。
・色識別は旧JISカラー（シース色は青糸スパイラル、絶縁色は赤糸スパイラルと白色）。
・被覆熱電対は温度調節計につなぎ、単体で温度測定が可能。
・使用環境温度は400℃以下。
【用途】
・簡易温度測定用の熱電対Kタイプ。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

被覆熱電対熱電対Kタイプ K-SSBFシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q補償導線と被覆熱電対との違いは何ですか？

熱電対素線に被覆を施した熱電対で、補償導線と大きく違い単体での温度計測が可能であるが低中温域での簡単な温度計測に限ります。種類はK・J・Tタイプのみになります。また、補償導線と違い導体構成が単線（mm線）で構成されています。
