被覆熱電対 熱電対Kタイプ K-GGBFシリーズ
- 通常単価(税別)
- 3,492円～43,968円
- 税込単価
- 3,841円～48,365円
Kタイプガラス編組被覆熱電対。【特長】・各熱電対の中でも一番簡易に温度測定が可...
詳細情報を確認するご注意
- 湿度の高い箇所や水のかかる箇所では使用不可。
型番
製品仕様
特長
- 外観は補償導線によく似ているが、導体構成が撚り線補償導線とは違い、熱起電力の特性上導体構成は単線で構成されているのが特徴。
- 使用方法としては必要な長さに切断、片端の被覆材料を必要な長さだけ剥きだし、素線を電機的に接続し測温接点を設け、もう片端を計測器に接続することにより温度計測が可能。

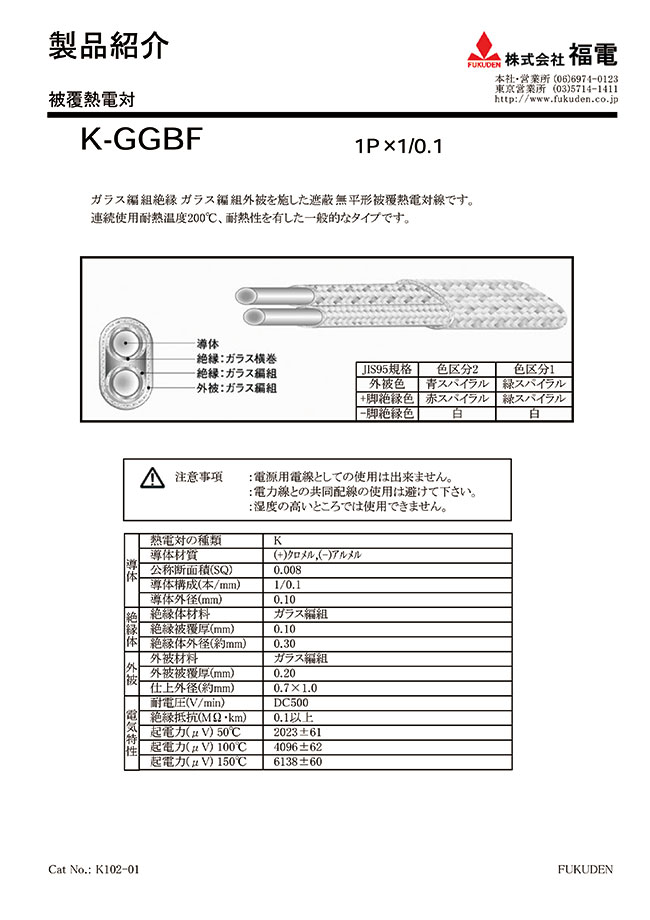

K-GGBF 1P×1/0 .1
- ガラス編組絶縁ガラス編組外被を施した遮蔽 無平形被覆熱電対線。
- 連続使用耐熱温度200℃、耐熱性を有した一般的なタイプ。
製品イメージ図
断面図
導体、絶縁: ガラス横巻、絶縁: ガラス編組、外被: ガラス編組
| JIS95規格 | 色区分2 | 色区分1 |
|---|---|---|
| 外被色 | 青スパイラル | 緑スパイラル |
| +脚絶縁色 | 赤スパイラル | 緑スパイラル |
| −脚絶縁色 | 白 | 白 |
- ※ 注意事項:電源用電線としての使用不可。電力線との共同配線の使用は避けること。湿度の高いところでは使用不可。
| 導体 | 熱電対の種類 | K |
|---|---|---|
| 導体材質 | (+)クロメル、(−)アルメル | |
| 公称断面積(SQ) | 0.008 | |
| 導体構成(本/㎜) | 1/0.1 | |
| 導体外径(㎜) | 0.10 | |
| 絶縁体 | 絶縁体材料 | ガラス編組 |
| 絶縁被覆厚(㎜) | 0.10 | |
| 絶縁体外径(約㎜) | 0.30 | |
| 外被 | 外被材料 | ガラス編組 |
| 外被被覆厚(㎜) | 0.20 | |
| 仕上外径(約㎜) | 0.7×1.0 | |
| 電気特性 | 耐電圧(V/min) | DC500 |
| 絶縁抵抗(MΩ･㎞) | 0.1以上 | |
| 起電力(μV)50℃ | 2023±61 | |
| 起電力(μV)100℃ | 4096±62 | |
| 起電力(μV)150℃ | 6138±60 |
K-GGBF 1P×1/0.2
- ガラス編組絶縁ガラス編組外被を施した遮蔽 無平形被覆熱電対線。
- 連続使用耐熱温度200℃、耐熱性を有した一般的なタイプ。
製品イメージ図
断面図
導体、絶縁: ガラス横巻、絶縁: ガラス編組、外被: ガラス編組
| JIS95規格 | 色区分2 | 色区分1 |
|---|---|---|
| 外被色 | 青スパイラル | 緑スパイラル |
| +脚絶縁色 | 赤スパイラル | 緑スパイラル |
| −脚絶縁色 | 白 | 白 |
- ※ 注意事項:電源用電線としての使用不可。電力線との共同配線の使用は避けること。湿度の高いところでは使用不可。
| 導体 | 熱電対の種類 | K |
|---|---|---|
| 導体材質 | (+)クロメル、(−)アルメル | |
| 公称断面積(SQ) | 0.03 | |
| 導体構成(本/㎜) | 1/0.2 | |
| 導体外径(㎜) | 0.20 | |
| 絶縁体 | 絶縁体材料 | ガラス編組 |
| 絶縁被覆厚(㎜) | 0.10 | |
| 絶縁体外径(約㎜) | 0.40 | |
| 外被 | 外被材料 | ガラス編組 |
| 外被被覆厚(㎜) | 0.20 | |
| 仕上外径(約㎜) | 0.8×1.2 | |
| 電気特性 | 耐電圧(V/min) | DC500 |
| 絶縁抵抗(MΩ･㎞) | 0.1以上 | |
| 起電力(μV)50℃ | 2023±61 | |
| 起電力(μV)100℃ | 4096±62 | |
| 起電力(μV)150℃ | 6138±60 |
K-GGBF 1P×1/0.32
- ガラス編組絶縁ガラス編組外被を施した遮蔽 無平形被覆熱電対線。
- 連続使用耐熱温度200℃、耐熱性を有した一般的なタイプ。
製品イメージ図
断面図
導体、絶縁: ガラス横巻、絶縁: ガラス編組、外被: ガラス編組
| JIS95規格 | 色区分2 | 色区分1 |
|---|---|---|
| 外被色 | 青スパイラル | 緑スパイラル |
| +脚絶縁色 | 赤スパイラル | 緑スパイラル |
| −脚絶縁色 | 白 | 白 |
- ※ 注意事項:電源用電線としての使用不可。電力線との共同配線の使用は避けること。湿度の高いところでは使用不可。
| 導体 | 熱電対の種類 | K |
|---|---|---|
| 導体材質 | (+)クロメル、(−)アルメル | |
| 公称断面積(SQ) | 0.08 | |
| 導体構成(本/㎜) | 1/0.32 | |
| 導体外径(㎜) | 0.32 | |
| 絶縁体 | 絶縁体材料 | ガラス編組 |
| 絶縁被覆厚(㎜) | 0.30 | |
| 絶縁体外径(約㎜) | 0.92 | |
| 外被 | 外被材料 | ガラス編組 |
| 外被被覆厚(㎜) | 0.25 | |
| 仕上外径(約㎜) | 1.4×2.3 | |
| 電気特性 | 耐電圧(V/min) | DC500 |
| 絶縁抵抗(MΩ･㎞) | 0.1以上 | |
| 起電力(μV)50℃ | 2023±61 | |
| 起電力(μV)100℃ | 4096±62 | |
| 起電力(μV)150℃ | 6138±60 |
K-GGBF 1P×1/0.65
- ガラス編組絶縁ガラス編組外被を施した遮蔽 無平形被覆熱電対線。
- 連続使用耐熱温度200℃、耐熱性を有した一般的なタイプ。
製品イメージ図
断面図
導体、絶縁: ガラス横巻、絶縁: ガラス編組、外被: ガラス編組
| JIS95規格 | 色区分2 | 色区分1 |
|---|---|---|
| 外被色 | 青スパイラル | 緑スパイラル |
| +脚絶縁色 | 赤スパイラル | 緑スパイラル |
| −脚絶縁色 | 白 | 白 |
- ※ 注意事項:電源用電線としての使用不可。電力線との共同配線の使用は避けること。湿度の高いところでは使用不可。
| 導体 | 熱電対の種類 | K |
|---|---|---|
| 導体材質 | (+)クロメル、(−)アルメル | |
| 公称断面積(SQ) | 0.33 | |
| 導体構成(本/㎜) | 1/0.65 | |
| 導体外径(㎜) | 0.65 | |
| 絶縁体 | 絶縁体材料 | ガラス編組 |
| 絶縁被覆厚(㎜) | 0.32 | |
| 絶縁体外径(約㎜) | 1.29 | |
| 外被 | 外被材料 | ガラス編組 |
| 外被被覆厚(㎜) | 0.25 | |
| 仕上外径(約㎜) | 1.8×3.1 | |
| 電気特性 | 耐電圧(V/min) | DC500 |
| 絶縁抵抗(MΩ･㎞) | 0.1以上 | |
| 起電力(μV)50℃ | 2023±61 | |
| 起電力(μV)100℃ | 4096±62 | |
| 起電力(μV)150℃ | 6138±60 |
絞り込み条件：4 項目の仕様が未選択です
種類
- 被覆熱電対
熱電対種類
- K
シース(外皮)色・絶縁色(+)(-）
白/青スパイラル・白/赤スパイラル(+)白(-)
用途
- 固定配線用
使用最高温度
- 181℃～200℃
導体断面積(㎟)
- 0.008
- 0.03
- 0.08
- 0.31～0.49
- 0.33
形状
- 平形
仕上り外径(mm)
- 1.4ｘ2.3
- 1.8ｘ3.1
- 0.7ｘ1.0
- 0.8ｘ1.2
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
導体構成（本/mm）
- 1/0.32
- 1/0.65
- 1/0.1
- 1/0.2
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,492円 ( 3,841円 ) | 5日目 |
3,842円 ( 4,226円 ) | 5日目 |
4,191円 ( 4,610円 ) | 5日目 |
4,540円 ( 4,994円 ) | 5日目 |
4,889円 ( 5,378円 ) | 5日目 |
5,238円 ( 5,762円 ) | 5日目 |
5,588円 ( 6,147円 ) | 5日目 |
5,937円 ( 6,531円 ) | 5日目 |
6,286円 ( 6,915円 ) | 5日目 |
6,635円 ( 7,299円 ) | 5日目 |
6,985円 ( 7,684円 ) | 5日目 |
7,334円 ( 8,067円 ) | 5日目 |
7,683円 ( 8,451円 ) | 5日目 |
8,032円 ( 8,835円 ) | 5日目 |
8,382円 ( 9,220円 ) | 5日目 |
8,731円 ( 9,604円 ) | 5日目 |
9,080円 ( 9,988円 ) | 5日目 |
9,429円 ( 10,372円 ) | 5日目 |
9,778円 ( 10,756円 ) | 5日目 |
10,128円 ( 11,141円 ) | 5日目 |
10,477円 ( 11,525円 ) | 5日目 |
10,826円 ( 11,909円 ) | 5日目 |
11,175円 ( 12,293円 ) | 5日目 |
11,525円 ( 12,678円 ) | 5日目 |
11,874円 ( 13,061円 ) | 5日目 |
12,223円 ( 13,445円 ) | 5日目 |
12,572円 ( 13,829円 ) | 5日目 |
12,922円 ( 14,214円 ) | 5日目 |
13,271円 ( 14,598円 ) | 5日目 |
13,620円 ( 14,982円 ) | 5日目 |
13,969円 ( 15,366円 ) | 5日目 |
14,318円 ( 15,750円 ) | 5日目 |
14,668円 ( 16,135円 ) | 5日目 |
15,017円 ( 16,519円 ) | 5日目 |
15,366円 ( 16,903円 ) | 5日目 |
15,715円 ( 17,287円 ) | 5日目 |
16,065円 ( 17,672円 ) | 5日目 |
16,414円 ( 18,055円 ) | 5日目 |
16,763円 ( 18,439円 ) | 5日目 |
17,112円 ( 18,823円 ) | 5日目 |
14,926円 ( 16,419円 ) | 5日目 |
15,225円 ( 16,748円 ) | 5日目 |
15,524円 ( 17,076円 ) | 5日目 |
15,822円 ( 17,404円 ) | 5日目 |
16,121円 ( 17,733円 ) | 5日目 |
16,419円 ( 18,061円 ) | 5日目 |
16,718円 ( 18,390円 ) | 5日目 |
17,016円 ( 18,718円 ) | 5日目 |
17,315円 ( 19,047円 ) | 5日目 |
17,613円 ( 19,374円 ) | 5日目 |
17,912円 ( 19,703円 ) | 5日目 |
18,210円 ( 20,031円 ) | 5日目 |
18,509円 ( 20,360円 ) | 5日目 |
18,807円 ( 20,688円 ) | 5日目 |
19,106円 ( 21,017円 ) | 5日目 |
19,404円 ( 21,344円 ) | 5日目 |
19,703円 ( 21,673円 ) | 5日目 |
20,001円 ( 22,001円 ) | 5日目 |
20,300円 ( 22,330円 ) | 5日目 |
20,599円 ( 22,659円 ) | 5日目 |
詳細情報
基本情報
Kタイプガラス編組被覆熱電対。
【特長】
・各熱電対の中でも一番簡易に温度測定が可能。
・ガラス編組絶縁ガラス編組外被を施した遮蔽無平形被覆熱電対線です。
・連続使用耐熱温度200℃、耐熱性を有した一般的なタイプです。
【用途】
・200℃以下の環境下で使用可能。
・素線を電機的に接続し測温接点を設け、計測器に接続することにより温度計測が可能。
ご注意
- 湿度の高い箇所や水のかかる箇所では使用不可。
商品担当おすすめ
被覆熱電対 熱電対Kタイプ K-GGBFシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q一番簡単な加工方法は？
A
先端の導体のみを剥きだし、+脚と-脚が触れるように撚り接点を作ってください。そうすれば接点箇所より温度を拾うことがでます。もう片端は計測器に繋げれば、簡易的に温度を測ることができます。（先端の加工はTIG溶接などを行い接点箇所が外れないように加工をすることをお勧めいたします）
Q水や水蒸気がかかる箇所を測りたいんだけど？
A
ガラス編組タイプは水気のある箇所でご使用されますと、絶縁低下等を起こす恐れがおりますので、被覆材料をビニル系もしくはフッ素樹脂系のものをお選びください。
