ニッケル導体シリグラス編組電線 NSBLシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 10,764円～1,828,728円

税込単価: 11,840円～2,011,601円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

福電

ニッケル導体ガラス編組電線 NiGBシリーズ

通常価格(税別)： 4,677円 (税込価格：5,145円)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

福電

ニッケル導体シリグラス編組電線 NSBL-6X4-1シリーズ

通常価格(税別)： 19,396円 (税込価格：21,336円)

通常出荷日：5 日目

【特長】・純ニッケル線の上にシリグラス編組を施した連続使用温度400℃の超耐熱...

詳細情報を確認する

タイプ
その他
定格電圧
200V
絶縁体色
白
ボビン（リール）巻
無
絶縁体材料
その他
耐熱温度
400℃
特性
耐熱性
シールド
無
加工サービス
無

未確定：候補が819型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

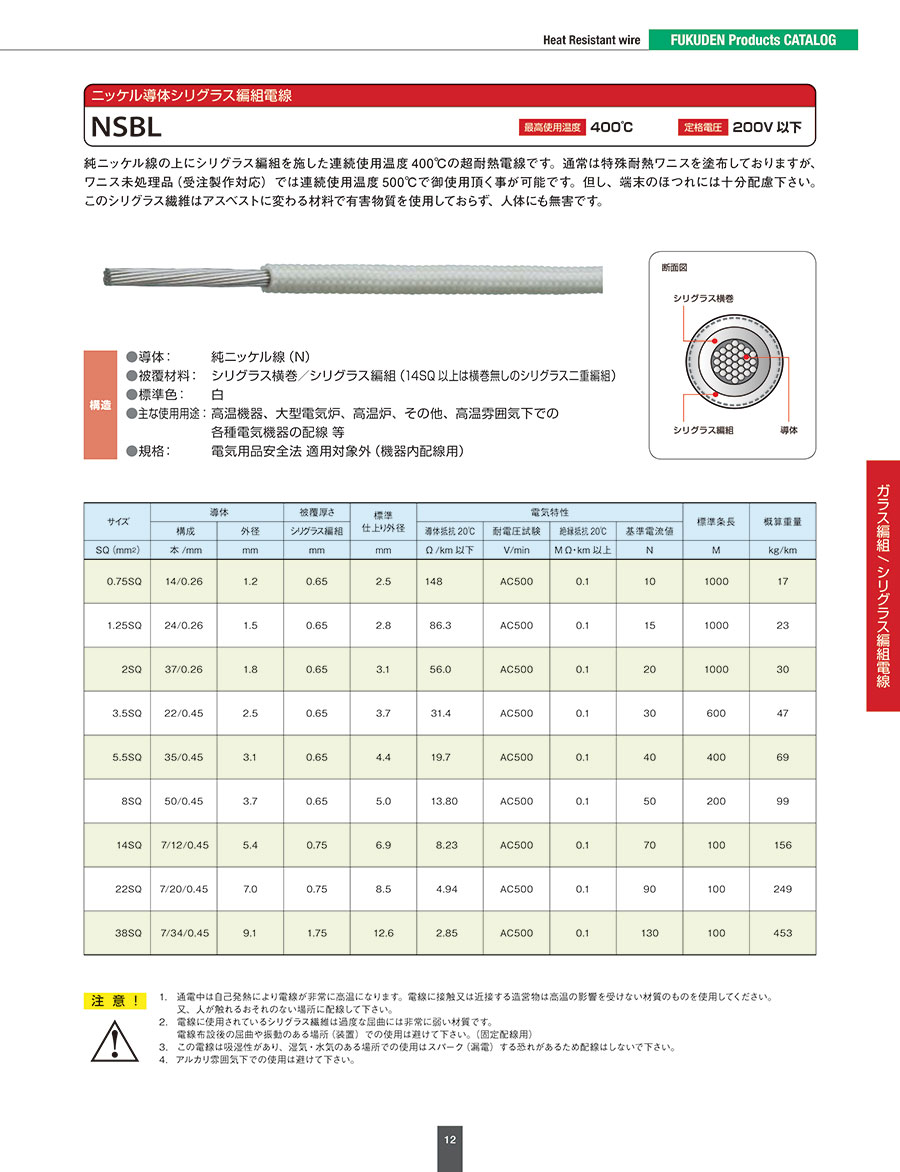

ニッケル導体シリグラス編組電線 NSBLの外形図と寸法

ニッケル導体シリグラス編組電線 NSBL

ニッケル導体シリグラス編組電線 NSBLの断面図

サイズ	導体		被覆厚さ	標準仕上り外径	電気特性				標準条長	概算重量
サイズ	構成	外径	シリグラス編組	標準仕上り外径	導体抵抗20℃	耐電圧試験	絶縁抵抗20℃	基準電流値	標準条長	概算重量
SQ（mm²）	本/mm	mm	mm	mm	Ω/km 以下	V/min	MΩ・km 以上	N	M	kg/km
0.75SQ	14/0.26	1.2	0.65	2.5	148	AC500	0.1	10	1000	17
1.25SQ	24/0.26	1.5	0.65	2.8	86.3	AC500	0.1	15	1000	23
2SQ	37/0.26	1.8	0.65	3.1	56.0	AC500	0.1	20	1000	30
3.5SQ	22/0.45	2.5	0.65	3.7	31.4	AC500	0.1	30	600	47
5.5SQ	35/0.45	3.1	0.65	4.4	19.7	AC500	0.1	40	400	69
8SQ	50/0.45	3.7	0.65	5.0	13.80	AC500	0.1	50	200	99
14SQ	7/12/0.45	5.4	0.75	6.9	8.23	AC500	0.1	70	100	156
22SQ	7/20/0.45	7.0	0.75	8.5	4.94	AC500	0.1	90	100	249
38SQ	7/34/0.45	9.1	1.75	12.6	2.85	AC500	0.1	130	100	453

許容電流値：（単位 A)

サイズ	150℃	200℃	210℃	220℃	230℃	240℃	250℃	260℃	270℃	280℃
0.75SQ	10.4	9.3	9.1	8.8	8.6	8.3	8.1	7.8	7.5	7.2
1.25SQ	15.6	14	13.6	13.3	12.9	12.5	12.1	11.7	11.3	10.8
2SQ	20.9	18.7	18.2	17.7	17.2	16.7	16.2	15.6	15	14.4
3.5SQ	31.3	28	27.3	26.5	25.8	25	24.2	23.4	22.6	21.7
5.5SQ	41.7	37.3	36.4	35.4	34.4	33.4	32.3	31.2	30.1	28.9
8SQ	52.1	46.6	45.4	44.2	43	41.7	40.4	39	37.6	36.1
14SQ	73	65.3	63.6	61.9	60.2	58.4	56.5	54.6	52.6	50.6
22SQ	93.8	83.9	81.8	79.6	77.4	75.1	72.7	70.2	67.7	65
38SQ	135.5	121.2	118.2	115	111.8	108.4	105	101.4	97.7	93.9
サイズ	290℃	300℃	310℃	320℃	330℃	340℃	350℃	360℃	370℃	380℃
0.75SQ	6.9	6.6	6.3	5.9	5.5	5.1	4.7	4.2	3.6	2.9
1.25SQ	10.4	9.9	9.4	8.8	8.3	7.7	7	6.3	5.4	4.4
2SQ	13.8	13.2	12.5	11.8	11	10.2	9.3	8.3	7.2	5.9
3.5SQ	20.7	19.8	18.8	17.7	16.6	15.3	14	12.5	10.8	8.8
5.5SQ	27.7	26.4	25	23.6	22.1	20.4	18.7	16.7	14.4	11.8
8SQ	34.6	33	31.3	29.5	27.6	25.5	23.3	20.9	18.1	14.7
14SQ	48.4	46.2	43.8	41.3	38.6	35.8	32.6	29.2	25.3	20.6
22SQ	62.2	59.3	56.3	53.1	49.7	46	42	37.5	32.5	26.5
38SQ	89.9	85.7	81.3	76.7	71.7	66.4	60.6	54.2	47	38.3

使用上の注意

通電中は自己発熱により電線が非常に高温になります。電線に接触又は近接する造営物は高温の影響を受けない材質のものを使用してください。
人が触れるおそれのない場所に配線して下さい。
電線に使用されているシリグラス繊維は過度な屈曲には非常に弱い材質です。
電線布設後の屈曲や振動のある場所（装置）での使用は避けてください。（固定配線用）
この電線は吸湿性があり、湿気・水気のある場所での使用はスパーク（漏電）する恐れがあるため配線はしないでください。
アルカリ雰囲気下での使用は避けてください。

型番リスト

表示件数

...

型番

導体断面積

(mm2)

全長

(m)

仕上がり外径

(mm)

内部導体構成（素線数・素線径）

(本/mm)

内部導体外径

(mm)

RoHS?

最小発注数量

0.75	10	2.5	14/0.26	1.2	10	1個
0.75	11	2.5	14/0.26	1.2	10	1個
0.75	12	2.5	14/0.26	1.2	10	1個
0.75	13	2.5	14/0.26	1.2	10	1個
0.75	14	2.5	14/0.26	1.2	10	1個
0.75	15	2.5	14/0.26	1.2	10	1個
0.75	16	2.5	14/0.26	1.2	10	1個
0.75	17	2.5	14/0.26	1.2	10	1個
0.75	18	2.5	14/0.26	1.2	10	1個
0.75	19	2.5	14/0.26	1.2	10	1個
0.75	20	2.5	14/0.26	1.2	10	1個
0.75	21	2.5	14/0.26	1.2	10	1個
0.75	22	2.5	14/0.26	1.2	10	1個
0.75	23	2.5	14/0.26	1.2	10	1個
0.75	24	2.5	14/0.26	1.2	10	1個
0.75	25	2.5	14/0.26	1.2	10	1個
0.75	26	2.5	14/0.26	1.2	10	1個
0.75	27	2.5	14/0.26	1.2	10	1個
0.75	28	2.5	14/0.26	1.2	10	1個
0.75	29	2.5	14/0.26	1.2	10	1個
0.75	30	2.5	14/0.26	1.2	10	1個
0.75	31	2.5	14/0.26	1.2	10	1個
0.75	32	2.5	14/0.26	1.2	10	1個
0.75	33	2.5	14/0.26	1.2	10	1個
0.75	34	2.5	14/0.26	1.2	10	1個
0.75	35	2.5	14/0.26	1.2	10	1個
0.75	36	2.5	14/0.26	1.2	10	1個
0.75	37	2.5	14/0.26	1.2	10	1個
0.75	38	2.5	14/0.26	1.2	10	1個
0.75	39	2.5	14/0.26	1.2	10	1個
0.75	40	2.5	14/0.26	1.2	10	1個
0.75	41	2.5	14/0.26	1.2	10	1個
0.75	42	2.5	14/0.26	1.2	10	1個
0.75	43	2.5	14/0.26	1.2	10	1個
0.75	44	2.5	14/0.26	1.2	10	1個
0.75	45	2.5	14/0.26	1.2	10	1個
0.75	46	2.5	14/0.26	1.2	10	1個
0.75	47	2.5	14/0.26	1.2	10	1個
0.75	48	2.5	14/0.26	1.2	10	1個
0.75	49	2.5	14/0.26	1.2	10	1個
0.75	50	2.5	14/0.26	1.2	10	1個
0.75	51	2.5	14/0.26	1.2	10	1個
0.75	52	2.5	14/0.26	1.2	10	1個
0.75	53	2.5	14/0.26	1.2	10	1個
0.75	54	2.5	14/0.26	1.2	10	1個
0.75	55	2.5	14/0.26	1.2	10	1個
0.75	56	2.5	14/0.26	1.2	10	1個
0.75	57	2.5	14/0.26	1.2	10	1個
0.75	58	2.5	14/0.26	1.2	10	1個
0.75	59	2.5	14/0.26	1.2	10	1個
0.75	60	2.5	14/0.26	1.2	10	1個
0.75	61	2.5	14/0.26	1.2	10	1個
0.75	62	2.5	14/0.26	1.2	10	1個
0.75	63	2.5	14/0.26	1.2	10	1個
0.75	64	2.5	14/0.26	1.2	10	1個
0.75	65	2.5	14/0.26	1.2	10	1個
0.75	66	2.5	14/0.26	1.2	10	1個
0.75	67	2.5	14/0.26	1.2	10	1個
0.75	68	2.5	14/0.26	1.2	10	1個
0.75	69	2.5	14/0.26	1.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,764円 ( 11,840円 )	5日目
11,841円 ( 13,025円 )	5日目
12,917円 ( 14,209円 )	5日目
13,993円 ( 15,392円 )	5日目
15,070円 ( 16,577円 )	5日目
16,146円 ( 17,761円 )	5日目
17,223円 ( 18,945円 )	5日目
18,299円 ( 20,129円 )	5日目
19,376円 ( 21,314円 )	5日目
20,452円 ( 22,497円 )	5日目
21,528円 ( 23,681円 )	5日目
22,605円 ( 24,866円 )	5日目
23,681円 ( 26,049円 )	5日目
24,758円 ( 27,234円 )	5日目
25,834円 ( 28,417円 )	5日目
26,910円 ( 29,601円 )	5日目
27,987円 ( 30,786円 )	5日目
29,063円 ( 31,969円 )	5日目
30,140円 ( 33,154円 )	5日目
31,216円 ( 34,338円 )	5日目
32,293円 ( 35,522円 )	5日目
33,369円 ( 36,706円 )	5日目
34,445円 ( 37,890円 )	5日目
35,522円 ( 39,074円 )	5日目
36,598円 ( 40,258円 )	5日目
37,675円 ( 41,443円 )	5日目
38,751円 ( 42,626円 )	5日目
39,828円 ( 43,811円 )	5日目
40,904円 ( 44,994円 )	5日目
41,980円 ( 46,178円 )	5日目
43,057円 ( 47,363円 )	5日目
44,133円 ( 48,546円 )	5日目
45,210円 ( 49,731円 )	5日目
46,286円 ( 50,915円 )	5日目
47,362円 ( 52,098円 )	5日目
48,439円 ( 53,283円 )	5日目
49,515円 ( 54,467円 )	5日目
50,592円 ( 55,651円 )	5日目
51,668円 ( 56,835円 )	5日目
52,745円 ( 58,020円 )	5日目
46,446円 ( 51,091円 )	5日目
47,375円 ( 52,113円 )	5日目
48,304円 ( 53,134円 )	5日目
49,233円 ( 54,156円 )	5日目
50,162円 ( 55,178円 )	5日目
51,091円 ( 56,200円 )	5日目
52,020円 ( 57,222円 )	5日目
52,949円 ( 58,244円 )	5日目
53,878円 ( 59,266円 )	5日目
54,807円 ( 60,288円 )	5日目
55,736円 ( 61,310円 )	5日目
56,665円 ( 62,332円 )	5日目
57,594円 ( 63,353円 )	5日目
58,522円 ( 64,374円 )	5日目
59,451円 ( 65,396円 )	5日目
60,380円 ( 66,418円 )	5日目
61,309円 ( 67,440円 )	5日目
62,238円 ( 68,462円 )	5日目
63,167円 ( 69,484円 )	5日目
64,096円 ( 70,506円 )	5日目

...

基本情報

基本情報

【特長】
・純ニッケル線の上にシリグラス編組を施した連続使用温度400℃の超耐熱電線です。
・このシリグラス繊維はアスベストに変わる材料で有害物質を使用しておらず、人体にも無害です。
【用途】
・高温機器、大型電気炉、高温炉、その他高温雰囲気下での各種電気機器の配線等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニッケル導体シリグラス編組電線 NSBLシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q電線は屈曲して使用してもよいのですか？　　

全て固定配線用で、使用されているシリグラス繊維は過度な屈曲に非常に弱い材質です。又、布設後の屈曲や振動のある場所（装置）での使用は避けてください。　

Q水気のある箇所や水蒸気のある箇所で使用できますか？

この電線は吸湿性があり、湿気･水気のある場所で使用されますと、スパーク（漏電）する恐れがあるため配線はしないでください。　アルカリ雰囲気での使用も避けてください。
