ニッケル導体シリグラス編組電線 NSBL-6X4-1シリーズ
- 通常単価(税別)
- 19,396円～1,510,052円
- 税込単価
- 21,336円～1,661,057円
純ニッケル線の上にシリグラス横巻・編組を施した最高耐熱温度400℃の超耐熱電線。【特長】・連続使用温度...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
NSBL-6X4-1-14SQ-(長さ) 代品無
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

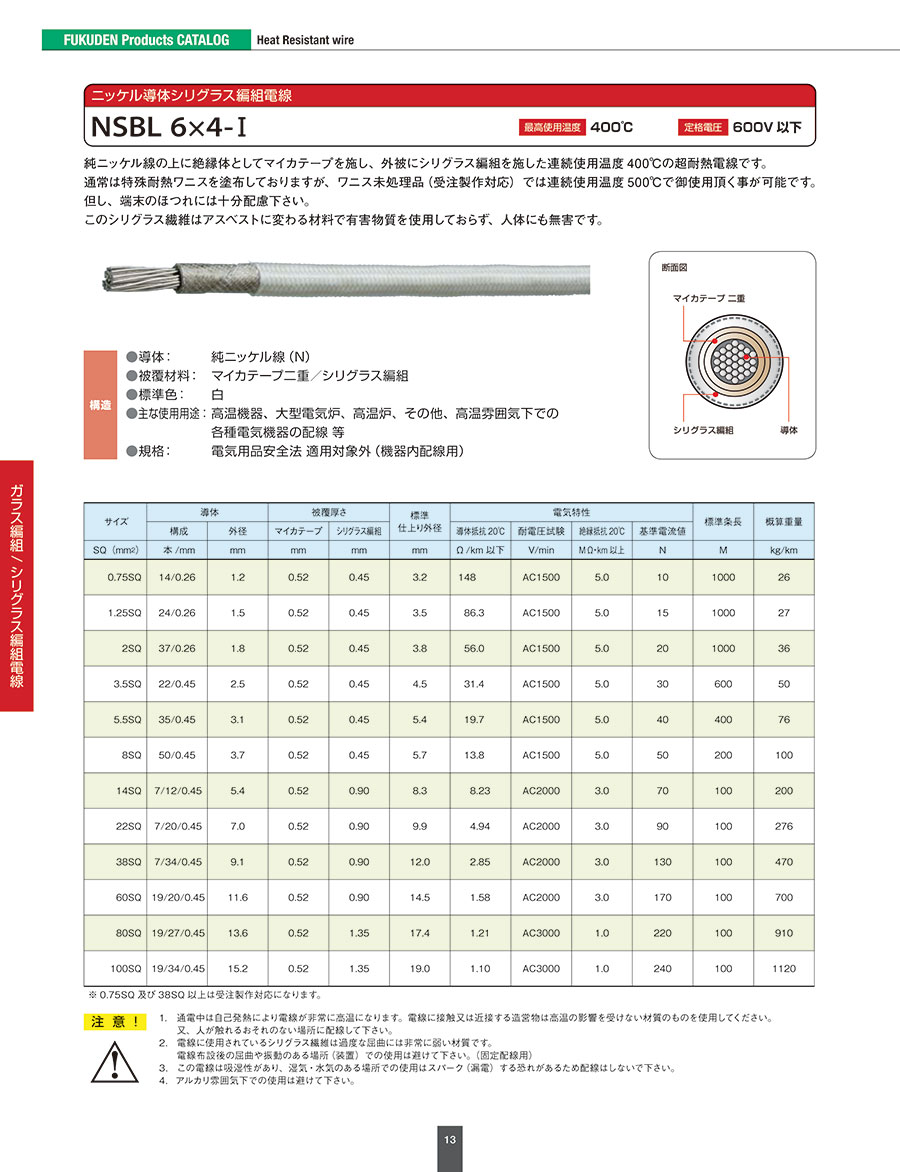

外形図
NSBL6X4-1
NSBL6X4-1の断面図
規格表
| サイズ | 導体 | 被覆厚さ | 標準 仕上り外径 | 電気特性 | 標準条長 | 概算重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 | 外径 | マイカテープ | シリグラス編組 | 導体抵抗20℃ | 耐電圧試験 | 絶縁抵抗20℃ | 基準電流係数※1 | ||||
| SQ（mm2） | 本/mm | mm | mm | mm | mm | Ω/km 以下 | V/min | MΩ・km 以上 | N | M | kg/km |
| 1.25SQ | 24/0.26 | 1.5 | 0.52 | 0.45 | 3.5 | 86.3 | AC1500 | 5.0 | 15 | 1000 | 27 |
| 2SQ | 37/0.26 | 1.8 | 0.52 | 0.45 | 3.8 | 56.0 | AC1500 | 5.0 | 20 | 1000 | 36 |
| 3.5SQ | 22/0.45 | 2.5 | 0.52 | 0.45 | 4.5 | 31.4 | AC1500 | 5.0 | 30 | 600 | 50 |
| 5.5SQ | 35/0.45 | 3.1 | 0.52 | 0.45 | 5.4 | 19.7 | AC1500 | 5.0 | 40 | 400 | 76 |
| 8SQ | 50/0.45 | 3.7 | 0.52 | 0.45 | 5.7 | 13.8 | AC1500 | 5.0 | 50 | 200 | 100 |
| 14SQ | 7/12/0.45 | 5.4 | 0.52 | 0.90 | 8.3 | 8.23 | AC2000 | 3.0 | 70 | 100 | 200 |
| 22SQ | 7/20/0.45 | 7.0 | 0.52 | 0.90 | 9.9 | 4.94 | AC2000 | 3.0 | 90 | 100 | 276 |
| 安全許容電流計算式 | 計算例：250℃、2SQの場合 |
 |  |
許容電流値：（単位 A)
| 導体断面積 （mm2） | 150℃ | 200℃ | 210℃ | 220℃ | 230℃ | 240℃ | 250℃ | 260℃ | 270℃ | 280℃ |
|---|---|---|---|---|---|---|---|---|---|---|
| 1.25SQ | 15.6 | 14 | 13.6 | 13.3 | 12.9 | 12.5 | 12.1 | 11.7 | 11.3 | 10.8 |
| 2SQ | 20.9 | 18.7 | 18.2 | 17.7 | 17.2 | 16.7 | 16.2 | 15.6 | 15 | 14.4 |
| 3.5SQ | 31.3 | 28 | 27.3 | 26.5 | 25.8 | 25 | 24.2 | 23.4 | 22.6 | 21.7 |
| 5.5SQ | 41.7 | 37.3 | 36.4 | 35.4 | 34.4 | 33.4 | 32.3 | 31.2 | 30.1 | 28.9 |
| 8SQ | 52.1 | 46.6 | 45.4 | 44.2 | 43 | 41.7 | 40.4 | 39 | 37.6 | 36.1 |
| 14SQ | 73 | 65.3 | 63.6 | 61.9 | 60.2 | 58.4 | 56.5 | 54.6 | 52.6 | 50.6 |
| 22SQ | 93.8 | 83.9 | 81.8 | 79.6 | 77.4 | 75.1 | 72.7 | 70.2 | 67.7 | 65 |
| 導体断面積 （mm2） | 290℃ | 300℃ | 310℃ | 320℃ | 330℃ | 340℃ | 350℃ | 360℃ | 370℃ | 380℃ |
| 1.25SQ | 10.4 | 9.9 | 9.4 | 8.8 | 8.3 | 7.7 | 7 | 6.3 | 5.4 | 4.4 |
| 2SQ | 13.8 | 13.2 | 12.5 | 11.8 | 11 | 10.2 | 9.3 | 8.3 | 7.2 | 5.9 |
| 3.5SQ | 20.7 | 19.8 | 18.8 | 17.7 | 16.6 | 15.3 | 14 | 12.5 | 10.8 | 8.8 |
| 5.5SQ | 27.7 | 26.4 | 25 | 23.6 | 22.1 | 20.4 | 18.7 | 16.7 | 14.4 | 11.8 |
| 8SQ | 34.6 | 33 | 31.3 | 29.5 | 27.6 | 25.5 | 23.3 | 20.9 | 18.1 | 14.7 |
| 14SQ | 48.4 | 46.2 | 43.8 | 41.3 | 38.6 | 35.8 | 32.6 | 29.2 | 25.3 | 20.6 |
| 22SQ | 62.2 | 59.3 | 56.3 | 53.1 | 49.7 | 46 | 42 | 37.5 | 32.5 | 26.5 |
使用上の注意
通電中は自己発熱により電線が非常に高温になります。電線に接触又は近接する造営物は高温の影響を受けない材質のものを使用してください。
人が触れるおそれのない場所に配線して下さい。
電線に使用されているシリグラス繊維は過度な屈曲には非常に弱い材質です。
電線布設後の屈曲や振動のある場所（装置）での使用は避けてください。（固定配線用）
この電線は吸湿性があり、湿気・水気のある場所での使用はスパーク（漏電）する恐れがあるため配線はしないでください。
アルカリ雰囲気下での使用は避けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,396円 ( 21,336円 ) | 5日目 |
21,336円 ( 23,470円 ) | 5日目 |
23,276円 ( 25,604円 ) | 5日目 |
25,215円 ( 27,737円 ) | 5日目 |
27,155円 ( 29,871円 ) | 5日目 |
29,095円 ( 32,005円 ) | 5日目 |
31,034円 ( 34,137円 ) | 5日目 |
32,974円 ( 36,271円 ) | 5日目 |
34,914円 ( 38,405円 ) | 5日目 |
36,853円 ( 40,538円 ) | 5日目 |
38,793円 ( 42,672円 ) | 5日目 |
40,733円 ( 44,806円 ) | 5日目 |
42,672円 ( 46,939円 ) | 5日目 |
44,612円 ( 49,073円 ) | 5日目 |
46,552円 ( 51,207円 ) | 5日目 |
48,491円 ( 53,340円 ) | 5日目 |
50,431円 ( 55,474円 ) | 5日目 |
52,371円 ( 57,608円 ) | 5日目 |
54,310円 ( 59,741円 ) | 5日目 |
56,250円 ( 61,875円 ) | 5日目 |
58,189円 ( 64,008円 ) | 5日目 |
60,129円 ( 66,142円 ) | 5日目 |
62,069円 ( 68,276円 ) | 5日目 |
64,008円 ( 70,409円 ) | 5日目 |
65,948円 ( 72,543円 ) | 5日目 |
67,888円 ( 74,677円 ) | 5日目 |
69,827円 ( 76,810円 ) | 5日目 |
71,767円 ( 78,944円 ) | 5日目 |
73,707円 ( 81,078円 ) | 5日目 |
75,646円 ( 83,211円 ) | 5日目 |
77,586円 ( 85,345円 ) | 5日目 |
79,526円 ( 87,479円 ) | 5日目 |
81,465円 ( 89,612円 ) | 5日目 |
83,405円 ( 91,746円 ) | 5日目 |
85,345円 ( 93,880円 ) | 5日目 |
87,284円 ( 96,012円 ) | 5日目 |
89,224円 ( 98,146円 ) | 5日目 |
91,164円 ( 100,280円 ) | 5日目 |
93,103円 ( 102,413円 ) | 5日目 |
95,043円 ( 104,547円 ) | 5日目 |
80,829円 ( 88,912円 ) | 5日目 |
82,446円 ( 90,691円 ) | 5日目 |
84,063円 ( 92,469円 ) | 5日目 |
85,679円 ( 94,247円 ) | 5日目 |
87,296円 ( 96,026円 ) | 5日目 |
88,912円 ( 97,803円 ) | 5日目 |
90,529円 ( 99,582円 ) | 5日目 |
92,145円 ( 101,360円 ) | 5日目 |
93,762円 ( 103,138円 ) | 5日目 |
95,379円 ( 104,917円 ) | 5日目 |
96,995円 ( 106,695円 ) | 5日目 |
98,612円 ( 108,473円 ) | 5日目 |
100,228円 ( 110,251円 ) | 5日目 |
101,845円 ( 112,030円 ) | 5日目 |
103,462円 ( 113,808円 ) | 5日目 |
105,078円 ( 115,586円 ) | 5日目 |
106,695円 ( 117,365円 ) | 5日目 |
108,311円 ( 119,142円 ) | 5日目 |
109,928円 ( 120,921円 ) | 5日目 |
111,544円 ( 122,698円 ) | 5日目 |
詳細情報
基本情報
純ニッケル線の上にシリグラス横巻・編組を施した最高耐熱温度400℃の超耐熱電線。
【特長】
・連続使用温度400℃の超耐熱電線。（600V以下用）
・このシリグラス繊維はアスベストを含んでいないため、人体にも無害。
【用途】
・高温機器、大型電気炉、高温炉、その他高温雰囲気下での各種電気機器の配線等に最適。
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
NSBL-6X4-1-14SQ-(長さ) 代品無
