JL10シリーズは、欧州安全規格対応としてTÜV認定を取得したワンタッチロック嵌合方式の産業機器向け丸型防水コネクタ。ワンタッチロック方式は、嵌合操作に優れ、嵌合作業の軽減に貢献できる製品。また、JL10レセプタクルは、従来使用のMIL規格品のMSコネクタ及びねじ嵌合方式のプラグ（JL04V、N/MS、JA）とも嵌合互換性を有するワンタッチ/ねじ嵌合兼用コネクタ。

指掛け部

製品仕様

極数	4, 9, 17, 19, 22, 37 極
配列（コンタクトサイズ*数）	18-10 (#124) 20-4 (#124) 20-18 (#123, #166) 20-29 (#1617) 22-14 (#1619) 22-22 (#84) 24-11 (#83, #126) 28-11 (#124, #1618) 28-21 (#1637) 32-17 (#4*4)
定格電流 (コンタクト1本当り）	コンタクトサイズ #16:13 A以下 #12:23A以下 #8:46 A以下 #4:80 A以下
耐電圧	AC 2000 V (1分間）
絶縁抵抗	1000 MΩ以上（DC 500V印加）
防水性能	IP67
挿抜寿命	500回

型番リスト

表示件数

型番

注文停止中

用途

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

電線接続方法

接続方向

コネクタタイプ

コンタクト構成 (コンタクトサイズ*極数)

適用電線サイズ

(mm²)

防水機能

シェルサイズ

エンドベル

特徴

モディファイ番号

コンタクトタイプ

結合方式

備考

嵌合相手1

嵌合相手2

嵌合相手3

嵌合相手4

嵌合相手5

嵌合相手6

嵌合相手7

嵌合相手8

嵌合相手9

嵌合相手10

嵌合相手11

嵌合相手12

嵌合相手13

嵌合相手14

嵌合相手15

電線接続方法詳細

RoHS?

最小発注数量

パネルマウント	23	AC500	4	オス(プラグ)	その他	ストレート	パネル取付レセプタクル	＃12×4	3.5	単体防水	18	-	保護回路接続あり	なし	ピン（はんだタイプ）	ワンタッチ/ねじ嵌合兼用	JL10レセタクルは、従来ご使用のMIL規格品のMSコネクタ及び日本航空電子製のねじ嵌合方式のプラグ(JL04V, N/MS, JA)とも嵌合互換性を有するワンタッチ/ねじ嵌合兼用コネクタです。適用ガスケット(別売り品)については、カタログを参照願います。	JL04V-6A18-10SE-EB-R【ストレートプラグ】	JL04V-6A18-10SE-R【ストレートプラグ】	JL04V-8A18-10SE-EBA【ライトアングルプラグ】	JL10-6A18-10SE【ストレートプラグ】	JL10-6A18-10SE-EB【ストレートプラグ】	JL10-8A18-10SE-EB【ライトアングルプラグ】	N/MS3106B18-10S【ストレートプラグ】	N/MS3106B18-10S【ライトアングルプラグ】	-	-	-	-	-	-	-	圧着/ハンダ	10	1個
パネルマウント	46	AC500	4	オス(プラグ)	その他	ストレート	パネル取付レセプタクル	＃8×4	10	単体防水	22	-	保護回路接続あり	なし	ピン（はんだタイプ）	ワンタッチ/ねじ嵌合兼用	JL10レセタクルは、従来ご使用のMIL規格品のMSコネクタ及び日本航空電子製のねじ嵌合方式のプラグ(JL04V, N/MS, JA)とも嵌合互換性を有するワンタッチ/ねじ嵌合兼用コネクタです。適用ガスケット(別売り品)については、カタログを参照願います。	JA06A-22-22S-J1-EB-R【プラグ】	JA06A-22-22S-J1-R【プラグ】	JA08A-22-22S-J1-EBH-R【ライトアングルプラグ】	JL04V-6A22-22SE-EB1-R【ストレートプラグ】	JL04V-6A22-22SE-EB-R【ストレートプラグ】	JL04V-6A22-22SE-R【ストレートプラグ】	JL04V-8A22-22SE-EBA【ライトアングルプラグ】	JL04V-8A22-22SE-EBH-R【ライトアングルプラグ】	JL10-6A22-22SE【ストレートプラグ】	JL10-6A22-22SE-EB【ストレートプラグ】	JL10-6A22-22SE-EB1【ストレートプラグ】	JL10-8A22-22SE-EB【ライトアングルプラグ】	JL10-8A22-22SE-EB1【ライトアングルプラグ】	N/MS3106B22-22S【ストレートプラグ】	N/MS3106B22-22S【ライトアングルプラグ】	圧着/ハンダ	10	1個
ケーブル接続	23	AC500	4	メス(ソケット)	ハンダ	ストレート	ストレートプラグ	＃12×4	3.5	嵌合時防水	18	無	保護回路接続あり	-	ソケット（はんだタイプ）	ワンタッチ嵌合	適用ケーブルクランプ(別売り品)については、カタログを参照願います。	JL10-2E18-10PE【パネル取付レセプタクル】	JL10-2E18-10PE-B【パネル取付レセプタクル】	JL10-2E18-10PCE-B【パネル取付レセプタクル】	JL10-2E18-10PCE【パネル取付レセプタクル】	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	23	AC500	4	メス(ソケット)	ハンダ	ストレート	ストレートプラグ	＃12×4	3.5	嵌合時防水	18	標準エンドベル付	保護回路接続あり	-	ソケット（はんだタイプ）	ワンタッチ嵌合	適用ケーブルクランプ(別売り品)については、カタログを参照願います。	JL10-2E18-10PE【パネル取付レセプタクル】	JL10-2E18-10PE-B【パネル取付レセプタクル】	JL10-2E18-10PCE-B【パネル取付レセプタクル】	JL10-2E18-10PCE【パネル取付レセプタクル】	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	46	AC500	4	メス(ソケット)	ハンダ	ストレート	ストレートプラグ	＃8×4	10	嵌合時防水	22	無	保護回路接続あり	-	ソケット（はんだタイプ）	ワンタッチ嵌合	適用ケーブルクランプ(別売り品)については、カタログを参照願います。	JL10-2E22-22PE【パネル取付レセプタクル】	JL10-2E22-22PE-B【パネル取付レセプタクル】	JL10-2E22-22PCE-B【パネル取付レセプタクル】	JL10-2E22-22PCE【パネル取付レセプタクル】	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	46	AC500	4	メス(ソケット)	ハンダ	ストレート	ストレートプラグ	＃8×4	10	嵌合時防水	22	標準エンドベル付	保護回路接続あり	-	ソケット（はんだタイプ）	ワンタッチ嵌合	適用ケーブルクランプ(別売り品)については、カタログを参照願います。	JL10-2E22-22PE【パネル取付レセプタクル】	JL10-2E22-22PE-B【パネル取付レセプタクル】	JL10-2E22-22PCE-B【パネル取付レセプタクル】	JL10-2E22-22PCE【パネル取付レセプタクル】	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	46	AC500	4	メス(ソケット)	ハンダ	ストレート	ストレートプラグ	＃8×4	10	嵌合時防水	22	ケーブルエントリー径拡大型エンドベル付	保護回路接続あり	-	ソケット（はんだタイプ）	ワンタッチ嵌合	適用ケーブルクランプ(別売り品)については、カタログを参照願います。	JL10-2E22-22PE【パネル取付レセプタクル】	JL10-2E22-22PE-B【パネル取付レセプタクル】	JL10-2E22-22PCE-B【パネル取付レセプタクル】	JL10-2E22-22PCE【パネル取付レセプタクル】	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	23	AC500	4	メス(ソケット)	ハンダ	アングル	アングルプラグ	＃12×4	3.5	嵌合時防水	18	標準エンドベル付	保護回路接続あり	-	ソケット（はんだタイプ）	ワンタッチ嵌合	アングルプラグのケーブル引出し方向は、45°刻みで任意の8方向へ引出が可能な低背・小型設計です。適用ケーブルクランプ(別売り品)については、カタログを参照願います。	JL10-2E18-10PE【パネル取付レセプタクル】	JL10-2E18-10PE-B【パネル取付レセプタクル】	JL10-2E18-10PCE-B【パネル取付レセプタクル】	JL10-2E18-10PCE【パネル取付レセプタクル】	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	46	AC500	4	メス(ソケット)	ハンダ	アングル	アングルプラグ	＃8×4	10	嵌合時防水	22	標準エンドベル付	保護回路接続あり	-	ソケット（はんだタイプ）	ワンタッチ嵌合	アングルプラグのケーブル引出し方向は、45°刻みで任意の8方向へ引出が可能な低背・小型設計です。適用ケーブルクランプ(別売り品)については、カタログを参照願います。	JL10-2E22-22PE【パネル取付レセプタクル】	JL10-2E22-22PE-B【パネル取付レセプタクル】	JL10-2E22-22PCE-B【パネル取付レセプタクル】	JL10-2E22-22PCE【パネル取付レセプタクル】	-	-	-	-	-	-	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,528円 ( 2,781円 )	在庫品1日目当日出荷可能
3,369円2,021円 ( 2,223円 )	在庫品1日目当日出荷可能
3,207円 ( 3,528円 )	在庫品1日目当日出荷可能
4,299円 ( 4,729円 )	在庫品1日目当日出荷可能
5,095円 ( 5,605円 )	在庫品1日目当日出荷可能
5,740円 ( 6,314円 )	在庫品1日目当日出荷可能
7,448円 ( 8,193円 )	4日目
4,629円 ( 5,092円 )	在庫品1日目当日出荷可能
6,124円 ( 6,736円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

欧州安全規格対応としてTÜV認定を取得したワンタッチロック嵌合方式の産業機器向け丸型防水コネクタです。
【特長】
・嵌合方式は、ワンタッチバヨネットロック方式を採用し、見にくいところ、狭いスペースでも確実に嵌合出来ます
・嵌合操作性が優れ、嵌合作業の向上（ねじ締め作業の軽減、トルクの管理不要）が図れます
・JL10レセプタクルは、ワンタッチ／ねじ嵌合兼用です
・JL10シリーズのレセプタクル／プラグの嵌合位置に合マーク（色相：白）があり、嵌合状態の目視確認が可能
・アングルプラグのケーブル引出し方向は、45°刻みで任意の8方向へ引出が可能な低背・小型設計
・ケーブルクランプはJL04Vと共用
・UL、TÜV認定品取得品
・IP67の防水・防塵性能、レセプタクルは単体防水構造
・耐振性・耐油性に優れた耐環境性能
【用途】
・JL10のレセプタクルは既存で使用しているMS、JL04V、JAコネクタと互換性を持っている
・切替等で余計なコストを抑えることが可能
・工作機械、サーボモータ、ロボット、半導体製造装置、通信機器、計測機器、放送機器

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

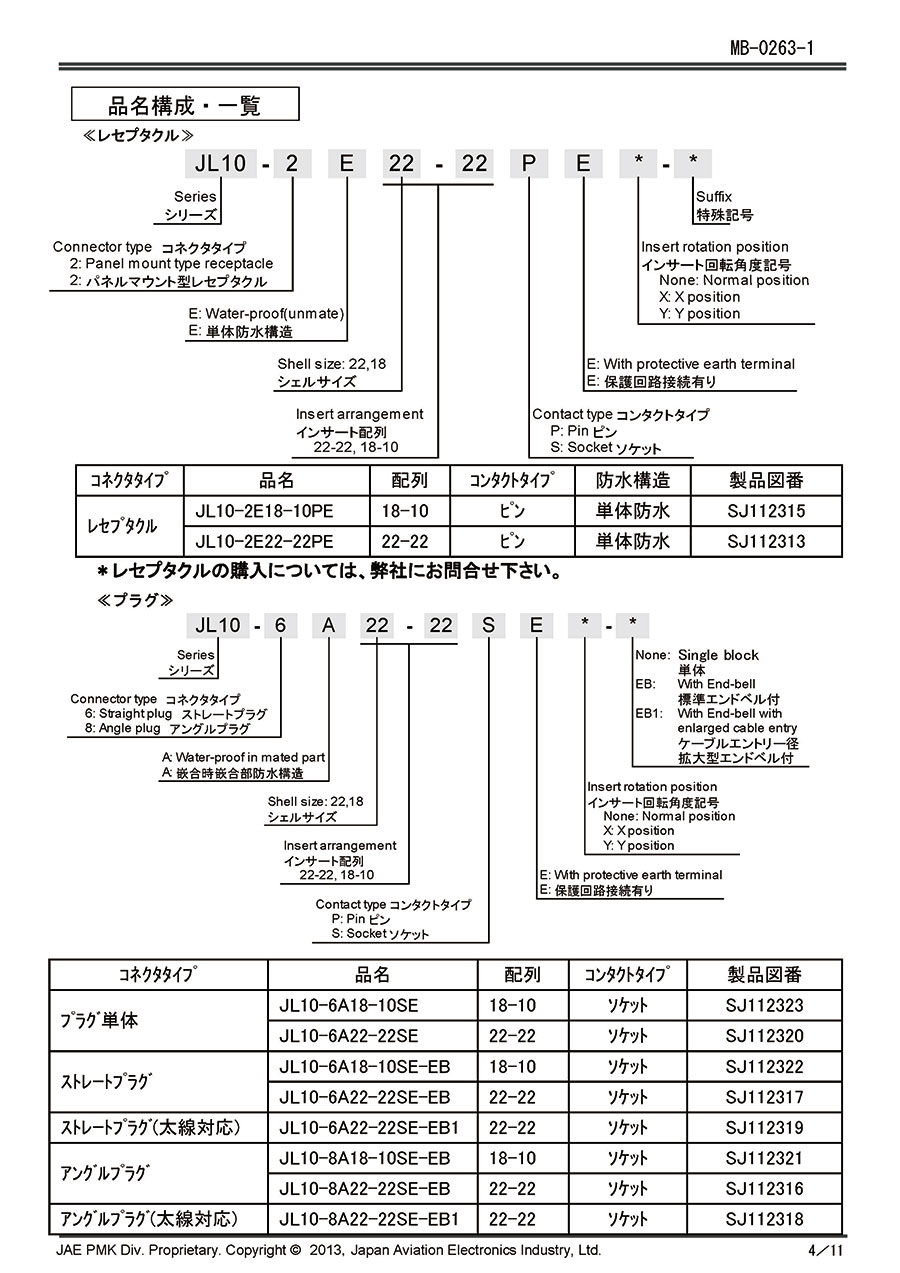

カタログ
