スイッチング電源 ユニットタイプ PBWシリーズ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,900円～8,157円
- 税込単価
- 4,290円～8,973円
PBWシリーズ：ワイド入力・ユニットタイプ・二出力・15W、30W、50Wタイ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番末尾に「-R」「-R■」と表記のあるものは、リモートコントロール付きとなります。使用の際は外部駆動電源への接続が必要となっております。「外部電源接続」の絞り込み条件よりご確認ください。
- 【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
スイッチング電源 HDRシリーズ
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
未確定：候補が23型番あります。
商品情報
INDEX
PBWシリーズの特長

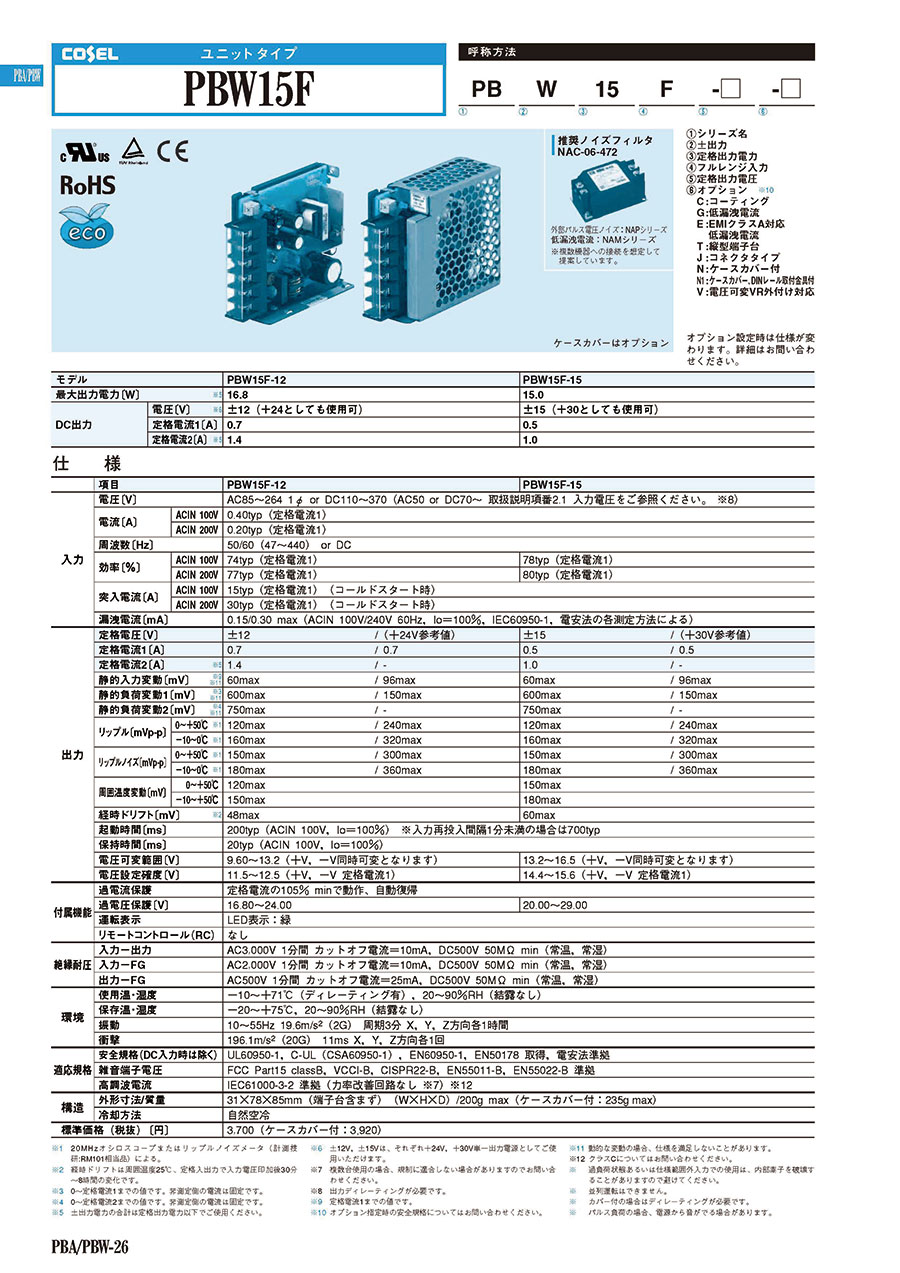

PBW15F
定格入力：AC85 ～264V φ1（直径1mm）
定格出力電力：15W
出力電圧：±12V（+24Vとしても使用可）、±15V（+30Vとしても使用可）
PBW30F
定格入力：AC85 ～264V φ1（直径1mm）
定格出力電力：30W
出力電圧：±5V（+10Vとしても使用可）、±12V（+24Vとしても使用可）、±15V（+30Vとしても使用可）
PBW50F
定格入力：AC85 ～264V φ1（直径1mm）
定格出力電力：50W
出力電圧：±5V（+10Vとしても使用可）、±12V（+24Vとしても使用可）、±15V（+30Vとしても使用可）
製品仕様
| - | 項目 | PBW15F-12 | PBW15F-15 | |
|---|---|---|---|---|
| 最大出力電力［W］ ※5 | 16.8 | 15.0 | ||
| DC 出力 | 電圧［V］ ※6 | ±12（+24としても使用可） | ±15（+30としても使用可） | |
| 定格電流1［A］ | 0.7 | 0.5 | ||
| 定格電流2［A］ ※5 | 1.4 | 1.0 | ||
| 入力 | 電圧［V］ | AC85～264 1φ or DC110～370（AC50 or DC70～取扱説明項番2.1 入力電圧をご参照ください。 ※8） | ||
| 電流［A］ | ACIN 100V | 0.40typ（定格電流1） | ||
| ACIN 200V | 0.20typ（定格電流2） | |||
| 周波数［Hz］ | 50／60（47～440）or DC | |||
| 効率［%］ | ACIN 100V | 74typ（定格電流1） | 78typ（定格電流1） | |
| ACIN 200V | 77typ（定格電流1） | 80typ（定格電流1） | ||
| 突入電流［A］ | ACIN 100V | 15typ（定格電流1）（コールドスタート時） | ||
| ACIN 200V | 30typ（定格電流1）（コールドスタート時） | |||
| 漏洩電流［mA］ | 0.15/0.30 max（ACIN 100V/240V 60Hz, Io＝100%, IEC60950-1, 電安法の各測定方法による） | |||
| 出力 | 定格電圧［V］ | ±12／（+24V参考値） | ±15／（+30V参考値） | |
| 定格電流1［A］ | 0.7／0.7 | 0.5／0.5 | ||
| 定格電流2［A］ ※5 | 1.4／- | 1.0／- | ||
| 静的入力変動［mV］ ※9 ※11 | 60max／96max | 60max／96max | ||
| 静的負荷変動1［mV］ ※3 ※11 | 600max／150max | 600max／150max | ||
| 静的負荷変動2［mV］ ※4 ※11 | 750max／- | 750max／- | ||
| リップル［mVp-p］ | 0～+50℃ ※1 | 120max／240max | 120max／240max | |
| -10～0℃ ※1 | 160max／320max | 160max／320max | ||
| リップルノイズ［mVp-p］ | 0～+50℃ ※1 | 150max／300max | 150max／300max | |
| -10～0℃ ※1 | 180max／360max | 180max／360max | ||
| 周囲温度変動［mV］ | 0～+50℃ | 120max | 150max | |
| -10～+50℃ | 150max | 180max | ||
| 経時ドリフト［mV］ ※2 | 48max | 60max | ||
| 起動時間［ms］ | 200typ（ACIN 100V,Io=100%）※入力再投入間隔1分未満の場合は700typ | |||
| 保持時間［ms］ | 20typ（ACIN 100V,Io=100%） | |||
| 電圧可変範囲［V］ | 9.60～13.2（+V,-V同時可変となります） | 13.2～16.5（+V,-V同時可変となります） | ||
| 電圧設定確度［V］ | 11.5～12.5（+V,-V 定格電流1） | 14.4～15.6（+V,-V 定格電流1） | ||
| 付属機能 | 過電流保護 | 定格電流の105%minで動作、自動復帰 | ||
| 過電圧保護［V］ | 16.80～24.00 | 20.00～29.00 | ||
| 運転表示 | LED表示：緑 | |||
| リモートコントロール（RC） | なし | |||
| 絶縁耐圧 | 入力－出力 | AC3,000V 1分間 カットオフ電流＝10mA,DC500V 50MΩmin（常温，常湿） | ||
| 入力－FG | AC2,000V 1分間 カットオフ電流＝10mA,DC500V 50MΩmin（常温，常湿） | |||
| 出力－FG | AC500V 1分間 カットオフ電流＝25mA,DC500V 50MΩmin（常温，常湿） | |||
| 環境 | 使用温・湿度 | -10～+71℃（ディレーティング有）, 20～90%RH（結露なし） | ||
| 保存温・湿度 | -20～+75℃,20～90%RH（結露なし） | |||
| 振動 | 10～55Hz 19.6m/s2（2G）周期3分 X,Y,Z方向各1時間 | |||
| 衝撃 | 196.1m/s2（20G）11ms X,Y,Z方向各1回 | |||
| 適応規格 | 安全規格（DC入力時は除く） | UL60950-1,C-UL（CSA60950-1）,EN60950-1,EN50178 取得,電安法準拠 | ||
| 雑音端子電圧 | FCC Part15 classB,VCCI-B,CISPR22-B,EN55011-B,EN55022-B 準拠 | |||
| 高調波電流 | IEC61000-3-2 準拠（力率改善回路なし ※7）※12 | |||
| 構造 | 外形寸法／質量 | 31×78×85mm（端子台含まず）（W×H×D）／20g max（ケースカバー付：235g max） | ||
| 冷却方法 | 自然空冷 | |||
- ※120MHz オシロスコープまたはリップルノイズメータ（計測技研：RM101相当品）による。
- ※2経時ドリフトは周囲温度25℃、定格入出力で入力電圧印加後30分～8時間の変化です。
- ※30～定格電流1までの値です。非測定側の電流は固定です。
- ※40～定格電流2までの値です。非測定側の電流は固定です。
- ※5±出力電力の合計は定格出力電力以下でご使用ください。
- ※6±12V、±15Vは、それぞれ+24V、+30V単一出力電源としてご使用いただけます。
- ※7複数台使用の場合、規制に適合しない場合がありますので弊社サポートセンターへお問い合わせください。
- ※8出力ディレーティングが必要です。
- ※9定格電流1までの値です。
- ※10オプション指定時の安全規格については弊社サポートセンターへお問い合わせください。
- ※11動的な変動の場合、仕様を満足しないことがあります。
- ※12クラスCについては弊社サポートセンターへお問い合わせください。
- ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
- ※ 並列運転はできません。
- ※ カバー付の場合はディレーティングが必要です。
- ※ パルス負荷の場合、電源から音がでる場合があります。
ブロックダイヤグラム
ブロックダイヤグラム
外形
（単位：mm）
寸法図
- ※ 公差：±1
- ※ 質量：200g max（ケースカバー付：235g max）
- ※ 基板材質／厚さ：CEM-3／1.6mm
- ※ シャーシ材質：電気亜鉛メッキ鋼板
- ※ シャーシ締め付けトルク：0.6N・m（6.3kgf・cm）max
- ※ 端子台締め付けトルク：M3:0.8N・m（8.5kgf・cm）max
- ※ 筐体の安全アース接続は、取付穴（M3）2箇所で行ってください。
製品仕様
| - | 項目 | PBW30F-5 | PBW30F-12 | PBW30F-15 | |
|---|---|---|---|---|---|
| 最大出力電力［V］ ※5 | 15 | 31.2 | 30.0 | ||
| DC 出力 | 電圧［V］ ※6 | ±5（+10としても使用可） | ±12（+24としても使用可） | ±15（+30としても使用可） | |
| 定格電流1［A］ | 1.5 | 1.3 | 1.0 | ||
| 定格電流2［A］ ※5 | 2.0 | 1.7 | 1.4 | ||
| 入力 | 電圧［V］ | AC85～264 1φ or DC110～370（AC50 or DC70～取扱説明項番2.1 入力電圧をご参照ください。 ※8） | |||
| 電流［A］ | ACIN 100V | 0.40typ（定格電流1） | 0.70typ（定格電流1） | ||
| ACIN 200V | 0.25typ（定格電流1） | 0.40typ（定格電流1） | |||
| 周波数［Hz］ | 50／60（47～440）or DC | ||||
| 効率［%］ | ACIN 100V | 75typ（定格電流1） | 77typ（定格電流1） | 78typ（定格電流1） | |
| ACIN 200V | 75typ（定格電流1） | 81typ（定格電流1） | 79typ（定格電流1） | ||
| 突入電流［A］ | ACIN 100V | 15typ（定格電流1）（コールドスタート時） | |||
| ACIN 200V | 30typ（定格電流1）（コールドスタート時） | ||||
| 漏洩電流［mA］ | 0.30/0.65 max（ACIN 100V/240V 60Hz,Io＝100%, IEC60950-1, 電安法の各測定方法による） | ||||
| 出力 | 定格電圧［V］ | ±5／（+10V参考値） | ±12／（+24V参考値） | ±15／（+30V参考値） | |
| 定格電流1［A］ | 1.5／1.5 | 1.3／1.3 | 1.0／1.0 | ||
| 定格電流2［A］ ※5 | 2.0／- | 1.7／- | 1.4／- | ||
| 静的入力変動［mV］ ※9 ※11 | 20max／36max | 60max／96max | 60max／96max | ||
| 静的負荷変動1［mV］ ※3 ※11 | 250max／100max | 600max／150max | 600max／150max | ||
| 静的負荷変動2［mV］ ※4 ※11 | 500max／- | 750max／- | 750max／- | ||
| リップル［mVp-p］ | 0～+50℃ ※1 | 80max／240max | 120max／240max | 120max／240max | |
| -10～0℃ ※1 | 140max／320max | 160max／320max | 160max／320max | ||
| リップルノイズ［mVp-p］ | 0～+50℃ ※1 | 120max／300max | 150max／300max | 150max／300max | |
| -10～0℃ ※1 | 160max／360max | 180max／360max | 180max／360max | ||
| 周囲温度変動［mV］ | 0～+50℃ | 50max | 120max | 150max | |
| -10～+50℃ | 60max | 150max | 180max | ||
| 経時ドリフト［mV］ ※2 | 20max | 48max | 60max | ||
| 起動時間［ms］ | 200typ（ACIN 100V,Io=100%）※入力再投入間隔1分未満の場合は700typ | ||||
| 保持時間［ms］ | 20typ（ACIN 100V,Io=100%） | ||||
| 電圧可変範囲［V］ | 4.99～6.00（+V,-V同時可変となります） | 9.60～13.2（+V,-V同時可変となります） | 13.2～16.5（+V,-V同時可変となります） | ||
| 電圧設定確度［V］ | 4.99～5.30（+V,-V 定格電流1） | 11.5～12.5（+V,-V 定格電流1） | 14.4～15.6（+V,-V 定格電流1） | ||
| 付属機能 | 過電流保護 | 定格電流の105%minで動作、自動復帰 | |||
| 過電圧保護［V］ | 6.90～10.0 | 16.80～24.00 | 20.00～29.00 | ||
| 運転表示 | LED表示：緑 | ||||
| リモートコントロール（RC） | なし | ||||
| 絶縁耐圧 | 入力－出力 | AC3,000V 1分間 カットオフ電流＝10mA,DC500V 50MΩmin（常温，常湿） | |||
| 入力－FG | AC2,000V 1分間 カットオフ電流＝10mA,DC500V 50MΩmin（常温，常湿） | ||||
| 出力－FG | AC500V 1分間 カットオフ電流＝25mA,DC500V 50MΩmin（常温，常湿） | ||||
| 環境 | 使用温・湿度 | -10～+71℃（ディレーティング有）,20～90%RH（結露なし） | |||
| 保存温・湿度 | -20～+75℃,20～90%RH（結露なし） | ||||
| 振動 | 10～55Hz 19.6m/s2（2G）周期3分 X,Y,Z方向各1時間 | ||||
| 衝撃 | 196.1m/s2（20G）11ms X,Y,Z方向各1回 | ||||
| 適応規格 | 安全規格（DC入力時は除く） | UL60950-1,C-UL（CSA60950-1）,EN60950-1,EN50178 取得,電安法準拠 | |||
| 雑音端子電圧 | FCC Part15 classB,VCCI-B,CISPR22-B,EN55011-B,EN55022-B 準拠 | ||||
| 高調波電流 | IEC61000-3-2 準拠（力率改善回路なし ※7）※12 | ||||
| 構造 | 外形寸法／質量 | 31×78×103mm（端子台含まず）（W×H×D）／270g max（ケースカバー付：310g max） | |||
| 冷却方法 | 自然空冷 | ||||
- ※120MHz オシロスコープまたはリップルノイズメータ（計測技研：RM101相当品）による。
- ※2経時ドリフトは周囲温度25℃、定格入出力で入力電圧印加後30分～8時間の変化です。
- ※30～定格電流1までの値です。非測定側の電流は固定です。
- ※40～定格電流2までの値です。非測定側の電流は固定です。
- ※5±出力電力の合計は定格出力電力以下でご使用ください。
- ※6±12V、±15Vは、それぞれ+24V、+30V単一出力電源としてご使用いただけます。
- ※7複数台使用の場合、規制に適合しない場合がありますので弊社サポートセンターへお問い合わせください。
- ※8出力ディレーティングが必要です。
- ※9定格電流1までの値です。
- ※10オプション指定時の安全規格については弊社サポートセンターへお問い合わせください。
- ※11動的な変動の場合、仕様を満足しないことがあります。
- ※12クラスCについては弊社サポートセンターへお問い合わせください。
- ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
- ※ 並列運転はできません。
- ※ カバー付の場合はディレーティングが必要です。
- ※ パルス負荷の場合、電源から音がでる場合があります。
ブロックダイヤグラム
ブロックダイヤグラム
外形
（単位：mm）
寸法図
- ※ 公差：±1
- ※ 質量：270g max（ケースカバー付：310g max）
- ※ 基板材質／厚さ：CEM-3／1.6mm
- ※ シャーシ材質：電気亜鉛メッキ鋼板
- ※ シャーシ締め付けトルク：0.6N・m（6.3kgf・cm）max
- ※ 端子台締め付けトルク：M3:0.8N・m（8.5kgf・cm）max
- ※ 筐体の安全アース接続は、取付穴（M3）2箇所で行ってください。
製品仕様
| - | 項目 | PBW50F-5 | PBW50F-12 | PBW50F-15 | |
|---|---|---|---|---|---|
| 最大出力電力［V］ ※6 | 30 | 50.4 | 51 | ||
| DC 出力 | 電圧［V］ ※8 | ±5（+10としても使用可） | ±12（+24としても使用可） | ±15（+30としても使用可） | |
| 定格電流1［A］ | 3.0 | 2.1 | 1.7 | ||
| 定格電流2［A］ ※6 | 4.0 | 2.7 | 2.4 | ||
| 入力 | 電圧［V］ | AC85～264 1φ or DC120～370（AC50 or DC70～取扱説明項番2.1 入力電圧をご参照ください。 ※3） | |||
| 電流［A］ | ACIN 100V | 0.45typ（定格電流1） | 0.70typ（定格電流1） | ||
| ACIN 200V | 0.30typ（定格電流1） | 0.40typ（定格電流1） | |||
| 周波数［Hz］ | 50／60（47～63） | ||||
| 効率［%］ | ACIN 100V | 76typ（定格電流1） | 81typ（定格電流1） | 81typ（定格電流1） | |
| ACIN 200V | 77typ（定格電流1） | 83typ（定格電流1） | 83typ（定格電流1） | ||
| 力率（Io＝100％） | ACIN 100V | 0.98typ | 0.99typ | ||
| ACIN 200V | 0.87typ | 0.93typ | |||
| 突入電流［A］ | ACIN 100V | 15typ（定格電流1）（コールドスタート時） | |||
| ACIN 200V | 30typ（定格電流1）（コールドスタート時） | ||||
| 漏洩電流［mA］ | 0.4/0.75 max（ACIN 100V/240V 60Hz, Io＝100%, IEC60950-1,電安法の各測定方法による） | ||||
| 出力 | 定格電圧［V］ | ±5／（+10V参考値） | ±12／（+24V参考値） | ±15／（+30V参考値） | |
| 定格電流1［A］ | 3.0／3.0 | 2.1／2.1 | 1.7／1.7 | ||
| 定格電流2［A］ ※6 | 4.0／- | 2.7／- | 2.4／- | ||
| 静的入力変動［mV］ | 20max／36max | 48max／96max | 60max／96max | ||
| 静的負荷変動1［mV］ ※4 | 250max／100max | 600max／150max | 600max／150max | ||
| 静的負荷変動2［mV］ ※5 | 500max／- | 750max／- | 750max／- | ||
| リップル［mVp-p］ | 0～+50℃ ※1 | 80max／240max | 120max／240max | 120max／240max | |
| -10～0℃ ※1 | 140max／320max | 160max／320max | 160max／320max | ||
| リップルノイズ［mVp-p］ | 0～+50℃ ※1 | 120max／300max | 150max／300max | 150max／300max | |
| -10～0℃ ※1 | 160max／360max | 180max／360max | 180max／360max | ||
| 周囲温度変動［mV］ | 0～+50℃ | 50max | 120max | 150max | |
| -10～+50℃ | 60max | 150max | 180max | ||
| 経時ドリフト［mV］ ※2 | 20max | 48max | 60max | ||
| 起動時間［ms］ | 350typ（ACIN 100V,Io=100%） | ||||
| 保持時間［ms］ | 20typ（ACIN 100V,Io=100%） | ||||
| 電圧可変範囲［V］ | 4.99～6.00（+V,-V同時可変となります） | 9.60～13.2（+V,-V同時可変となります） | 13.2～16.5（+V,-V同時可変となります） | ||
| 電圧設定確度［V］ | 4.99～5.30（+V,-V 定格電流1） | 11.5～12.5（+V,-V 定格電流1） | 14.4～15.6（+V,-V 定格電流1） | ||
| 付属機能 | 過電流保護 | 定格電流の105%minで動作、自動復帰 | |||
| 過電圧保護［V］ | 6.90～10.0 | 16.80～24.00 | 20.00～29.00 | ||
| 運転表示 | LED表示：緑 | ||||
| リモートコントロール（RC） | オプション（外部駆動電源必要） | ||||
| 絶縁耐圧 | 入力-出力・RC ※7 | AC3,000V 1分間 カットオフ電流＝10mA,DC500V 50MΩmin（常温，常湿） | |||
| 入力-FG | AC2,000V 1分間 カットオフ電流＝10mA,DC500V 50MΩmin（常温，常湿） | ||||
| 出力・RC-FG ※7 | AC500V 1分間 カットオフ電流＝100mA,DC500V 50MΩmin（常温，常湿） | ||||
| 環境 | 使用温・湿度 | -10～+71℃（ディレーティング有）,20～90%RH（結露なし） | |||
| 保存温・湿度 | -20～+75℃,20～90%RH（結露なし） | ||||
| 振動 | 10～55Hz 19.6m/s2（2G）周期3分 X,Y,Z方向各1時間 | ||||
| 衝撃 | 196.1m/s2（20G）11ms X,Y,Z方向各1回 | ||||
| 適応規格 | 安全規格（DC入力時は除く） | UL60950-1,C-UL（CSA60950-1）,EN60950-1,EN50178 取得,電安法準拠 | |||
| 雑音端子電圧 | FCC Part15 classB,VCCI-B,CISPR22-B,EN55011-B,EN55022-B 準拠 | ||||
| 高調波電流 | IEC61000-3-2 準拠 ※10 | ||||
| 構造 | 外形寸法／質量 | 31×82×120mm（端子台含まず）（W×H×D）／280g max（ケースカバー付：325g max） | |||
| 冷却方法 | 自然空冷 | ||||
- ※120MHz オシロスコープまたはリップルノイズメータ（計測技研：RM101相当品）による。
- ※2経時ドリフトは周囲温度25℃、定格入出力で入力電圧印加後30分～8時間の変化です。
- ※30～定格電流1までの値です。非測定側の電流は固定です。
- ※40～定格電流2までの値です。非測定側の電流は固定です。
- ※5±出力電力の合計は定格出力電力以下でご使用ください。
- ※6±12V、±15Vは、それぞれ+24V、+30V単一出力電源としてご使用いただけます。
- ※7複数台使用の場合、規制に適合しない場合がありますので弊社サポートセンターへお問い合わせください。
- ※8出力ディレーティングが必要です。
- ※9定格電流1までの値です。
- ※10オプション指定時の安全規格については弊社サポートセンターへお問い合わせください。
- ※11動的な変動の場合、仕様を満足しないことがあります。
- ※12クラスCについては弊社サポートセンターへお問い合わせください。
- ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
- ※ 並列運転はできません。
- ※ カバー付の場合はディレーティングが必要です。
- ※ パルス負荷の場合、電源から音がでる場合があります。
ブロックダイヤグラム
ブロックダイヤグラム
外形
寸法図
- ※ 公差：±1
- ※ 質量：280g max（ケースカバー付：325g max）
- ※ 基板材質／厚さ：CEM-3／1.6mm
- ※ シャーシ材質：電気亜鉛メッキ鋼板
- ※ シャーシ締め付けトルク：0.49N・m（5kgf・cm）max
- ※ 端子台締め付けトルク：M3:0.8N・m（8.5kgf・cm）max
- ※ 筐体の安全アース接続は、取付穴（M3）2箇所で行ってください。
証明書・特許
安全規格
- UL60950-1、C-UL（CSA60950-1）、EN60950-1、EN50178取得
- 電安法準拠
- UL508取得（PBA10F～30F：5V、12V、24V、PBA50F～150F：24V、カバー付きモデル）
CEマーキング適合
- 低電圧指令
EMI規格
- FCC-B、CISPR22-B、EN55011-B、EN55022-B、VCCI-B準拠（PBA1500F，PBA1500Tは、外付けNF必要）
EMS（イミュニティ）：EN61204-3，EN61000-6-2
- EN61000-4-2 準拠（静電気放電）
- EN61000-4-3 準拠（放射性無線周波電磁界）
- EN61000-4-4 準拠（ファーストトランジェントバースト）
- EN61000-4-5 準拠（雷サージ）
- EN61000-4-6 準拠（伝導性無線周波電磁界）
- EN61000-4-8 準拠（電源周波数磁界イミュニティ）
- EN61000-4-11 準拠（電圧ディップ／変動）
無償補償期間：5年間
機能説明
入力電圧範囲
- AC85～AC264VまたはDC（詳細は電気仕様参照）でご使用になれます。安全規格申請時の定格入力電圧範囲は「100-240Vac（50/60Hz）」です。
- 上記以外の入力電圧を印加した場合、仕様を満足しない動作やハンチング動作、故障の原因となることがありますので、ご注意ください。UPS やインバータなどの矩形波入力電圧の場合は弊社サポートセンターへお問い合わせください。
- 動的な入力変動の場合、定電圧精度を超えることがありますので弊社サポートセンターへお問い合わせください。
- 力率改善回路（アクティブフィルタ）は内蔵していません。同一装置で複数台ご使用の場合、入力高調波が規格を逸脱する場合がございます。詳細は弊社サポートセンターへお問い合わせください。
ラインナップと特長
マルチタイプ
| - | 出力数 | シリーズ名 | 発売年 | 主な特長 | 安全規格 環境対応 | |
|---|---|---|---|---|---|---|
| ユニットタイプ | シングル | 1 | PBA | '03 | 汎用型ユニット電源 | UL・C-UL認定品／TUV認定品／CEマーキング適合品 |
| '04 | ||||||
| '05 | ||||||
| '07 | 汎用型ユニット電源,三相入力 | |||||
| 1 | PLA | '11 | 低背型汎用ユニット電源 性能・機能を限定し低価格を実現 | UL・C-UL認定品／TUV認定品／CEマーキング適合品 | ||
| '13 | ||||||
| '14 | ||||||
| '16 | ||||||
| 1 | PMA | '10 | 医用電気機器対応 | UL・C-UL認定品／TUV認定品／CEマーキング適合品 | ||
| 1 | ADA | '03 | 自然空冷で高出力・ピーク出力対応 | UL・C-UL認定品／TUV認定品／CEマーキング適合品 | ||
| 1 | FETA | '13 | 低背（1U）型フロントエンド、高電力密度 | UL・C-UL認定品／DEMKO認定品／CEマーキング適合品 | ||
| 1 | FCA | '00 | 高入力電圧対応（AC187～528V）、ピーク負荷対応 | UL・C-UL認定品／TUV認定品／CEマーキング適合品 | ||
| '01 | ||||||
| 1 | SC | '09 | 三相入力・10KW大電力DC48V出力フロントエンド | UL・C-UL認定品／TUV認定品／CEマーキング適合品 | ||
| 1 | STA | '00 | 三相入力・大電力・力率改善用ACフロントエンド | UL・C-UL認定品／TUV認定品／CEマーキング適合品 | ||
| マルチ | 2 | PBW | '05 | PBAシリーズの2出力タイプ | UL・C-UL認定品／TUV認定品／CEマーキング適合品 | |
出力電圧が出ないなど不具合が疑われる場合
| 事象 | 電源で 起きていること | 考えられる要因 | 確認方法 | 対策案 | 該当製品例 |
|---|---|---|---|---|---|
| 通電直後から出力電圧が出ない | 過電圧保護が動作している | センシング線が接続されていない | センシング線の接続を確認してください | センシング線を正しく接続してください | センシング機能を持つ製品全般 |
| 過電流保護回路が動作している | 出力が短絡している | 出力の配線を外して、正常な電圧が出力されることを確認してください | 出力側を正しく配線してください | 製品全般 | |
| 出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など） | 出力側の配線を確認してください | ||||
| 電源が起動していない | 入力電圧が電源に印加されていない | 外部ヒューズやブレーカがトリップしていないか確認してください | 外部ヒューズを交換、もしくはブレーカを戻してください | 製品全般 | |
| 入力側の配線が正しいか確認してください | 入力側を正しく配線してください | ||||
| リモートコントロールがOFFになっている | リモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります） | リモートコントロール回路を正しく配線してください | リモートコントロール仕様がある製品全般 | ||
| リモートコントロールの回路の配線が正しいか確認してください | |||||
| 直列運転が不可能な製品で直列運転している | 1つの電源で、正常な電圧が出力されることを確認してください | 直列運転が可能な製品を使用してください | 直列運転不可の製品※取扱説明の「直列運転」を確認してください | ||
| 正常に出力していたが、今は出力電圧が出ない | 過熱保護が動作している | FANが停止している | 電源を充分冷却して再度通電してもファンが止まっていることを確認してください 取扱説明書に記載のFANの寿命データを確認してください | FANユニットを交換してください | PBA300F～1500 FPBA1500T ACEシリーズ |
| 電源を交換してください | ファンユニットがない製品 | ||||
| ポイント温度が高いまたはディレーティング範囲外で使用している | 電源を十分冷却して再度通電し、出力が出ることを確認してください | 取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします | 過熱保護回路を搭載した製品（シャットダウン方式） | ||
| 過電圧保護が動作している | モータが接続されている場合、逆起電圧により出力が上昇している | 出力の配線を外して、正常な電圧が出力されることを確認してください | 出力端子に、逆電圧防止用ダイオードを追加してください 逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください | 全製品 |
開発秘話
お客様の多様なニーズに応えるべく、ワットボックス仕様を採用。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
4,729円 ( 5,202円 ) | 在庫品1日目当日出荷可能 |
4,229円 ( 4,652円 ) | 在庫品1日目当日出荷可能 |
4,571円 ( 5,028円 ) | 在庫品1日目当日出荷可能 |
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
4,729円 ( 5,202円 ) | 在庫品1日目当日出荷可能 |
4,041円 ( 4,445円 ) | 在庫品1日目当日出荷可能 |
4,571円 ( 5,028円 ) | 在庫品1日目当日出荷可能 |
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
4,914円 ( 5,405円 ) | 在庫品1日目当日出荷可能 |
5,286円 ( 5,815円 ) | 在庫品1日目当日出荷可能 |
5,786円 ( 6,365円 ) | 在庫品1日目当日出荷可能 |
4,914円 ( 5,405円 ) | 在庫品1日目当日出荷可能 |
5,786円 ( 6,365円 ) | 在庫品1日目当日出荷可能 |
5,118円 ( 5,630円 ) | 在庫品1日目当日出荷可能 |
5,596円 ( 6,156円 ) | 在庫品1日目当日出荷可能 |
7,071円 ( 7,778円 ) | 在庫品1日目当日出荷可能 |
6,641円 ( 7,305円 ) | 在庫品1日目当日出荷可能 |
7,071円 ( 7,778円 ) | 在庫品1日目当日出荷可能 |
7,071円 ( 7,778円 ) | 在庫品1日目当日出荷可能 |
7,443円 ( 8,187円 ) | 在庫品1日目当日出荷可能 |
8,157円 ( 8,973円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
PBWシリーズ：ワイド入力・ユニットタイプ・二出力・15W、30W、50Wタイプ。
【特長】
・ワットボックス仕様を採用
・スイッチング周波数固定（他励フライバック方式）
・低漏洩電流
・SEMI F47規格対応可
【用途】
・オペアンプやVMEなどに最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番末尾に「-R」「-R■」と表記のあるものは、リモートコントロール付きとなります。使用の際は外部駆動電源への接続が必要となっております。「外部電源接続」の絞り込み条件よりご確認ください。
- 【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
スイッチング電源 HDRシリーズ
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
カタログ
商品担当おすすめ
スイッチング電源 ユニットタイプ PBWシリーズのレビュー
基板の電源として
5
5.02022/01/07
問題なく使用できました。コストパフォーマンスも良いと思います。
0人が参考にしています。
制御盤用
5
5.02020/08/04
価格、サイズ、電圧や取付の種類が豊富でスイッチング電源はコーセル以外使った記憶がなく、品質、寿命も問題なく使えています。
0人が参考にしています。
試験装置の電源として
4
4.02020/01/29
試験装置のスイッチング電源として使用しています。お客様からご指定があり、購入するケースとそうではないケースもあります。仕...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
スイッチング電源カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
スイッチング電源（ＤＩＮレール取付、DC24V出力）
4.6通常価格(税別)：2,380円～
通常出荷日:当日出荷可能在庫品1日目
オムロン
スイッチング・パワーサプライ S8FS-Gシリーズ
4.5通常価格(税別)：2,930円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
組み込みスイッチング電源（DC24V出力_15W～648W対応）
4.3通常価格(税別)：210円～
通常出荷日:当日出荷可能在庫品1日目
オムロン
スイッチング・パワーサプライ S8VS
4.6通常価格(税別)：5,774円～
通常出荷日:当日出荷可能在庫品1日目～
ミンウェル
30～350W薄型スイッチング電源 LRSシリーズ＿5/12/24/48V対応
4.3通常価格(税別)：2,527円～
通常出荷日:当日出荷可能在庫品1日目
ミンウェル
スイッチング電源 DC24V出力 DINレール取付（MDR／SDRシリーズ）
4.8通常価格(税別)：2,380円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
スイッチング電源（ケース付き、DC5V、DC12V出力）
4.4通常価格(税別)：1,840円～
通常出荷日:当日出荷可能在庫品1日目
オムロン
スイッチング・パワーサプライ S8VK-Gシリーズ
4.8通常価格(税別)：6,455円～
通常出荷日:当日出荷可能在庫品1日目
オムロン
スイッチング・パワーサプライ S8VK-Sシリーズ
4.6通常価格(税別)：8,602円～
通常出荷日:当日出荷可能在庫品1日目
