出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
スイッチング電源 RSPシリーズ
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

PBAシリーズの特長

徹底した小型化と軽量化を実現
高調波電流規制対応（IEC61000-3-2適合）:PBA1500Tは除く
ワイド入力（AC85～264V）:PBA1500Tは（AC170～264V 3φ）
AC85V、DC120V（PBA1500TはAC170V 3φ）以下の入力電圧にも対応可能
SEMIF47規格対応可
並列運転 / N+1冗長運転
各種アラーム、追従型過電圧保護
AUX出力付（12V）
出力電圧を0V近くまで可変できる
定電流電源としての対応も可能（外付け回路が必要）
専用ハーネスなど各種オプションパーツを対応
ファンのメンテナンス性大幅向上

PBA300Fの特長

当社従来比体積35%

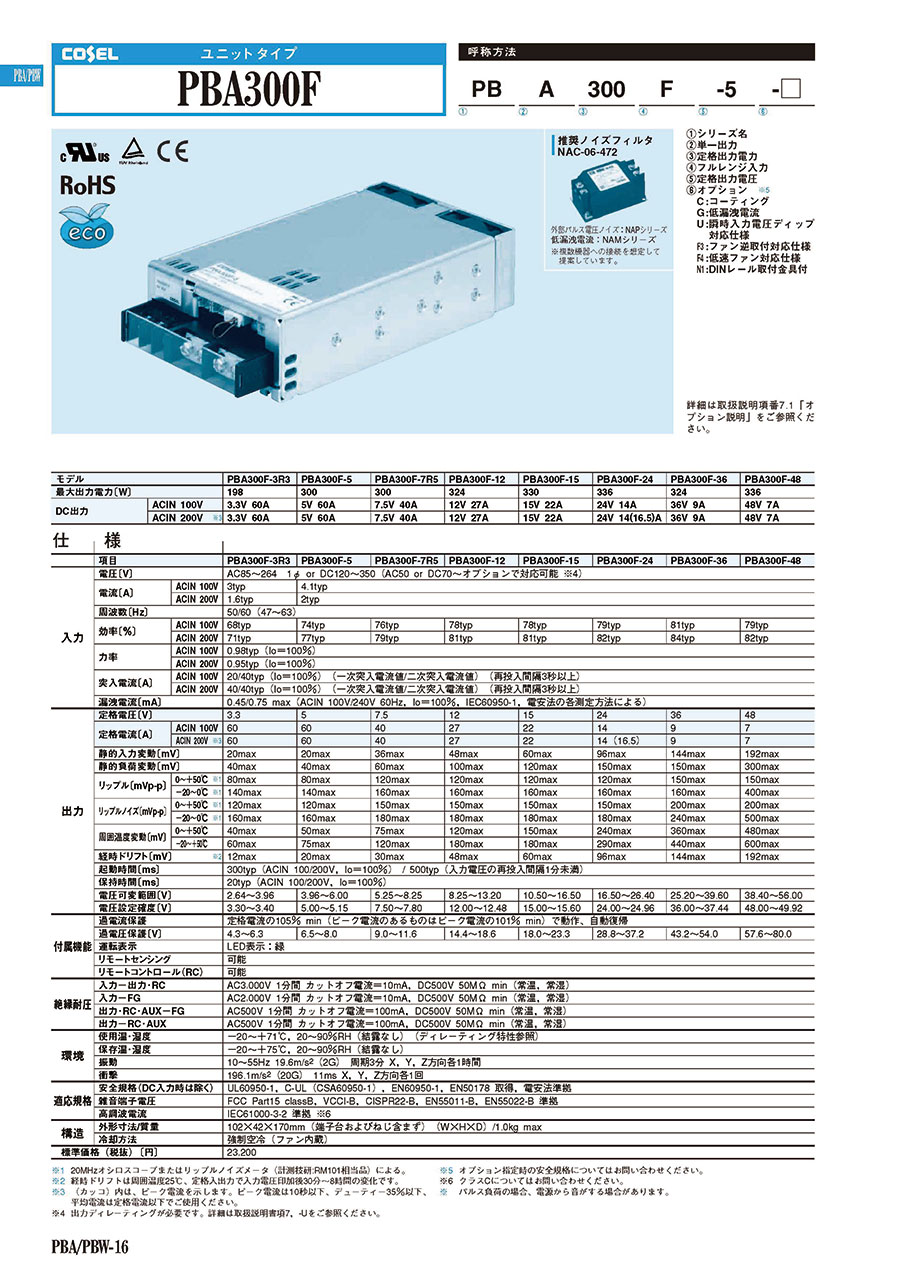

PBA300F

外形図

※ 公差:±1
※ 質量:1.0kg max
※ 基板材質/厚さ:FR-4/1.6mm
※ シャーシ材質:アルミ
※ 単位:mm
※ 取付穴締め付けトルク:1.2N・m（12.8kgf・cm）max
※ 端子台締め付けトルク:M4 1.6N・m（16.9kgf・cm）max
※ CN1にはリモートセンシング未使用時の標準ハーネスを実装しています。
※ FG端子は筐体の安全アース接続用です。

PBA600Fの特長

従来比体積40%

PBA600F

外形図

※ 公差:±1
※ 質量:1.6kg max
※ 基板材質/厚さ:FR-4/1.6mm
※ シャーシ材質:アルミ
※ 単位:mm
※ 取付穴締め付けトルク:1.2N・m（12.8kgf・cm）max
※ 端子台締め付けトルク:M41.6N・m（16.9kgf・cm）max、M52.5N・m（24.5kgf・cm）max
※ CN1にはリモートセンシング未使用時の標準ハーネスを実装しています。
※ 1 F1仕様は外形が変わります。190→190.5
※ FG端子は筐体の安全アース接続用です。

PBA1000Fの特長

従来比体積51%

PBA1000F

外形図

※ 公差:±1
※ 質量:2.2kg max
※ 基板材質/厚さ:FR-4/1.6mm
※ シャーシ材質:アルミ
※ 単位:mm
※ 取付穴締め付けトルク:1.2N・m（12.8kgf・cm）max
※ 端子台締め付けトルク:1.6N・m（16.9kgf・cm）max
※ CN1にはリモートセンシング未使用時の標準ハーネスを実装しています。
※ FG端子は筐体の安全アース接続用です。

PBA1500Fの特長

従来比体積50%

PBA1500F

外形図

※ 公差:±1
※ 質量:3.4kg max
※ 基板材質/厚さ:FR-4/1.6mm
※ シャーシ材質:アルミ
※ 単位:mm
※ 取付穴締め付けトルク:1.2N・m（12.8kgf・cm）max
※ 端子台締め付けトルク:1.6N・m（16.9kgf・cm）max
※ CN1にはリモートセンシング未使用時の標準ハーネスを実装しています。
※ FG端子は筐体の安全アース接続用です。

PBA1500Tの特長

従来比体積50%

PBA1500T

外形図

※ 公差:±1
※ 質量:3.4kg max
※ 基板材質/厚さ:FR-4/1.6mm
※ シャーシ材質:アルミ
※ 単位:mm
※ 取付穴締め付けトルク:1.2N・m（12.8kgf・cm）max
※ 端子台締め付けトルク:1.6N・m（16.9kgf・cm）max
※ CN1にはリモートセンシング未使用時の標準ハーネスを実装しています。
※ 筐体の安全アース接続は、取付穴で行ってください。

出力電圧が出ないなど不具合が疑われる場合

事象	電源で起きていること	考えられる要因	確認方法	対策案	該当製品例
通電直後から出力電圧が出ない	過電圧保護が動作している	センシング線が接続されていない	センシング線の接続を確認してください	センシング線を正しく接続してください	センシング機能を持つ製品全般
	過電流保護回路が動作している	出力が短絡している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力側を正しく配線してください	製品全般
	過電流保護回路が動作している	出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）	出力側の配線を確認してください	出力側を正しく配線してください	製品全般
	電源が起動していない	入力電圧が電源に印加されていない	外部ヒューズやブレーカがトリップしていないか確認してください	外部ヒューズを交換、もしくはブレーカを戻してください	製品全般
		入力電圧が電源に印加されていない	入力側の配線が正しいか確認してください	入力側を正しく配線してください	製品全般
		リモートコントロールがOFFになっている	リモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		リモートコントロールがOFFになっている	リモートコントロールの回路の配線が正しいか確認してください	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		直列運転が不可能な製品で直列運転している	1つの電源で、正常な電圧が出力されることを確認してください	直列運転が可能な製品を使用してください	直列運転不可の製品※取扱説明の「直列運転」を確認してください
正常に出力していたが、今は出力電圧が出ない	過熱保護が動作している	FANが停止している	電源を充分冷却して再度通電してもファンが止まっていることを確認してください取扱説明書に記載のFANの寿命データを確認してください	FANユニットを交換してください	PBA300F～1500 FPBA1500T ACEシリーズ
		FANが停止している		電源を交換してください	ファンユニットがない製品
		ポイント温度が高いまたはディレーティング範囲外で使用している	電源を十分冷却して再度通電し、出力が出ることを確認してください	取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします	過熱保護回路を搭載した製品（シャットダウン方式）
	過電圧保護が動作している	モータが接続されている場合、逆起電圧により出力が上昇している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力端子に、逆電圧防止用ダイオードを追加してください逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください	全製品

開発秘話

スタンダードモデルとして、幅広くご使用いただいてる製品。

型番リスト

表示件数

型番

形状

出力電力

(W)

入力電圧

出力電圧(シングルのみ)

定格出力電流(シングルのみ)

(A)

高さ

(mm)

幅

(mm)

奥行

(mm)

安全規格

付属機能

入力電圧

(V)

最大出力電力

(W)

電圧設定確度

(V)

出力電圧可変

(V)

その他オプション機能

ピーク電流

(A)

RoHS?

最小発注数量

[本体カバー付き] カバー付き	1000	AC/DC	DC24V	44	61	150	240	CE / UL / CUL / TUV / CSA	冷却用ファン / 並列 / 警報出力	AC85～264/DC120～350	1056	24～24.96	16.5～26.4	なし	51A(AC入力200V)	10	1個
[本体カバー付き] カバー付き	1500	AC/DC	DC24V	70	61	178	268	CE / UL / CUL / TUV / CSA	冷却用ファン / 並列 / 警報出力	AC85～264/DC120～370	1680	24～24.96	16.5～26.4	なし	105A(AC入力200V)	10	1個
[本体カバー付き] カバー付き	1500	AC/DC	DC48V	35	61	178	268	CE / UL / CUL / TUV / CSA	冷却用ファン / 並列 / 警報出力	AC85～264/DC120～370	1680	48～49.92	38.4～56	なし	-	10	1個
[本体カバー付き] カバー付き	300	AC/DC	DC24V	14	42	102	170	-	コーティング / 冷却用ファン / 並列 / 警報出力	AC85～264/DC120～350	336	24～24.96	16.5～26.4	なし	16.5A(AC入力200V)	10	1個
[本体カバー付き] カバー付き	600	AC/DC	DC24V	27	61	120	190	CE / UL / CUL / TUV / CSA	冷却用ファン / 並列 / 警報出力	AC85～264/DC120～350	648	24～24.96	16.5～26.4	なし	31A(AC入力200V)	10	1個
[本体カバー付き] カバー付き	600	AC/DC	[その他] DC36V	18	61	120	190	CE / UL / CUL / TUV / CSA	冷却用ファン / 並列 / 警報出力	AC85～264/DC120～350	648	36～37.44	25.2～39.6	なし	-	10	1個
[本体カバー付き] カバー付き	600	AC/DC	DC48V	13	61	120	190	CE / UL / CUL / TUV / CSA	冷却用ファン / 並列 / 警報出力	AC85～264/DC120～350	624	48～49.92	38.4～56	なし	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

68,492円 ( 75,341円 )	9日目
105,446円94,901円 ( 104,391円 )	9日目
105,446円94,901円 ( 104,391円 )	9日目
25,786円 ( 28,365円 )	在庫品1日目当日出荷可能
33,210円 ( 36,531円 )	在庫品1日目当日出荷可能
35,843円 ( 39,427円 )	在庫品1日目当日出荷可能
38,600円 ( 42,460円 )	9日目

詳細情報

基本情報

基本情報

PBAシリーズ。
【特長】
・ワイド入力。（AC85～264V）
・カタログ汎用電源のスタンダードモデル。
・豊富なバリエーションにより、複数使用の場合でも同一シリーズでの組合せが可能。
・定格出力電力：300～1500W（300／600／1000／1500W）までラインナップ。
・出力電圧は0V近くまで可変可能。
・定電流電源としての対応も可能。
・専用ハーネスなど各種オプションパーツを対応。
・ファンのメンテナンス性大幅向上。
・各種アラームあり。
・出力電圧追従型過電圧保護。
・AUX（12V）付き。
・並列運転／N＋1並列冗長運転。
・SEMI F47規格対応可。
【用途】
・FAを中心とした幅広い用途におすすめ。

ご注意

出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
スイッチング電源 RSPシリーズ
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミンウェル
スイッチング電源 HRP-■■■N3シリーズ
CPUタイプIntel Atom E3930/メモリ容量2～4GB/LANポート数2～3/消費電力13～15W
シーメンス
産業用タッチパネルモニタ
【モニタサイズ12～22インチ】ワイドスクリーンディスプレイを採用し、VESA規格にも対応。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
