レールタイプ シールドTRSチューブ

この商品の特長

商品画像

1 ケーブルにTRSチューブを巻きつける。

2 レールのオスメスをあわせる。

3 パチッと音がするまで押してしっかり結束。専用工具は必要なし。

• 特殊銅製シートを使用することによって、今までより不要輻射に強く、電磁波シールド効果を大幅に改良したノイズ対策製品。
• ケーブルシールド・EMCノイズ対策の決定版。（シールドケーブル・ノイズ対策・EMC対策・オーディオノイズ）
• 電気抵抗値もアルミの約半分0.04Ω/cm2を達成。
• 屈曲性が非常に優れ、アルミ箔や金属メッシュタイプより柔らかいノイズ対策シールドチューブのため、狭くてスペースのとれない箇所にも使用可能。
• ツインレールを嵌め合わせて閉じるタイプのため、シールド効果は勿論、高い防滴性、防塵性を誇り、特にクリーンルームなどには最適。
• 折り曲げ・屈曲にも強く、耐摩耗性も高い製品。
• 嵌合部分が外れたり、シート・銅箔が破れることのない仕様。
• 放送機器、映像機器、オーディオ、検査装置、発電装置、制御機器、工作機械、成型機など多方面で使用可能。

• ※ TRSチューブの開閉は、レール部分が平坦な状態だとより容易に行えます。 入れたい線材を合計した径よりも、多少余裕のあるチューブ径をお選びください。

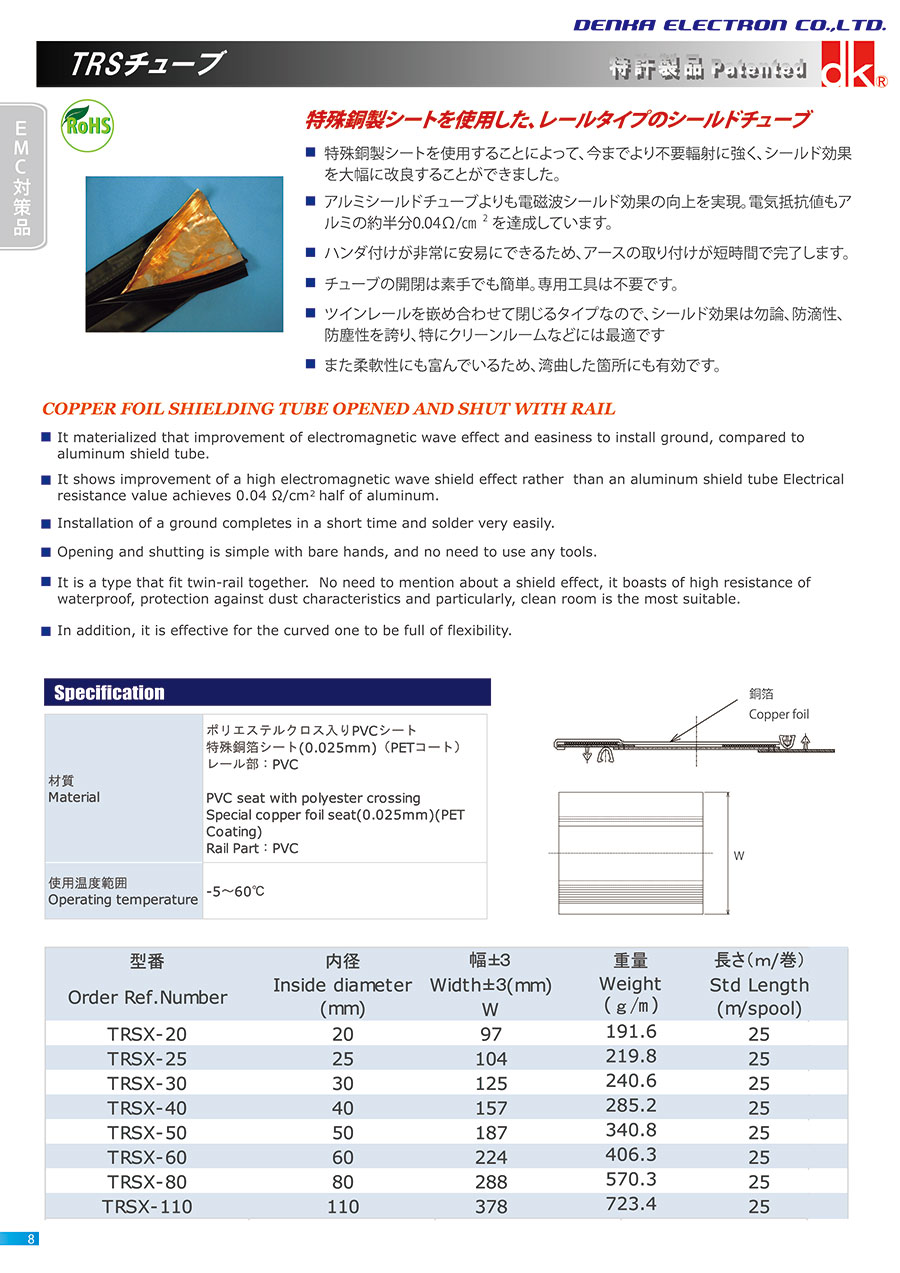

仕様

寸法



寸法図



単位:mm
