特性	試験方法	特性値
引張強度	ASTM D 2671	>14 Mpa
伸び率	ASTM D 2671	≧800%
軸方向への収縮	UL 224	0～-10%
熱による劣化後の引張強度	158℃,168hrs.	>10Mpa
熱による劣化後の伸び率	158℃,168hrs.	>200%
耐トラッキング性	ASTM D 2303/ 3.75kV, 1hr.	Pass
燃焼性	ISO 4589	≧25
絶縁耐力	IEC 243	≧19kV/mm
誘電率	IEC 250	≦3.5
体積抵抗	IEC 93	≧10の14乗Ω.cm
低温曲げ試験	ASTM D 2671/ -40℃,4hrs.	破壊なし
吸水性	ISO 62/23℃,14days	<0.5%

※ 上記値は測定値であり、保証値ではございません。

熱収縮チューブ・HOLチューブサイズ

商品イメージ

型番	収縮前	収縮後		適合ブスバーサイズ	包装単位
型番	内径D	内径D1	肉厚T1	P×厚（mm）	（リール/m）
HOL-30	30	12	3	35×4	30
HOL-40	40	16		40×5	30
HOL-50	50	20		50×5	15
HOL-65	65	25		65×8
HOL-75	75	30		75×8
HOL-100	100	40		100×10

単位:mm

開発秘話

高電圧用のバスバーに対応できるように肉厚タイプの収縮チューブを開発しました。幅広いバスバーに対応できるよう、製造するサイズレンジにも考慮しています。

型番リスト

表示件数

型番

内径(収縮前)

(mm)

チューブ長さ

(mm)

RoHS?

最小発注数量

30	1000	10	1個
65	1000	10	1個
65	10000	10	1個
65	15000	10	1個
75	1000	10	1個
75	10000	10	1個
75	15000	10	1個
100	1000	10	1個
100	10000	10	1個
100	15000	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,805円 ( 1,986円 )	4日目
3,118円 ( 3,430円 )	在庫品1日目当日出荷可能
13,002円 ( 14,302円 )	4日目
23,113円 ( 25,424円 )	4日目
4,083円 ( 4,491円 )	4日目
15,603円 ( 17,163円 )	4日目
23,936円 ( 26,330円 )	4日目
5,680円 ( 6,248円 )	4日目
17,952円 ( 19,747円 )	4日目
33,941円 ( 37,335円 )	4日目

詳細情報

基本情報

基本情報

ハロゲンフリー、絶縁性バスバー用熱収縮チューブです。
【特長】
・肉厚のバスバーチューブです。
・特殊な架橋処理を施したノンハロゲンポリオレフィン製です。
・高い耐トラッキング性、耐アーク性があります。
・電流開閉装置や変電所のバスバーの絶縁特性を強化するのに用いられます。
【用途】
・ダム建設の際にも使用可能。

ご注意

押出成型の工程上、収縮前内径が最大30％程大きくなる可能性がございます。

カタログ

商品TOP

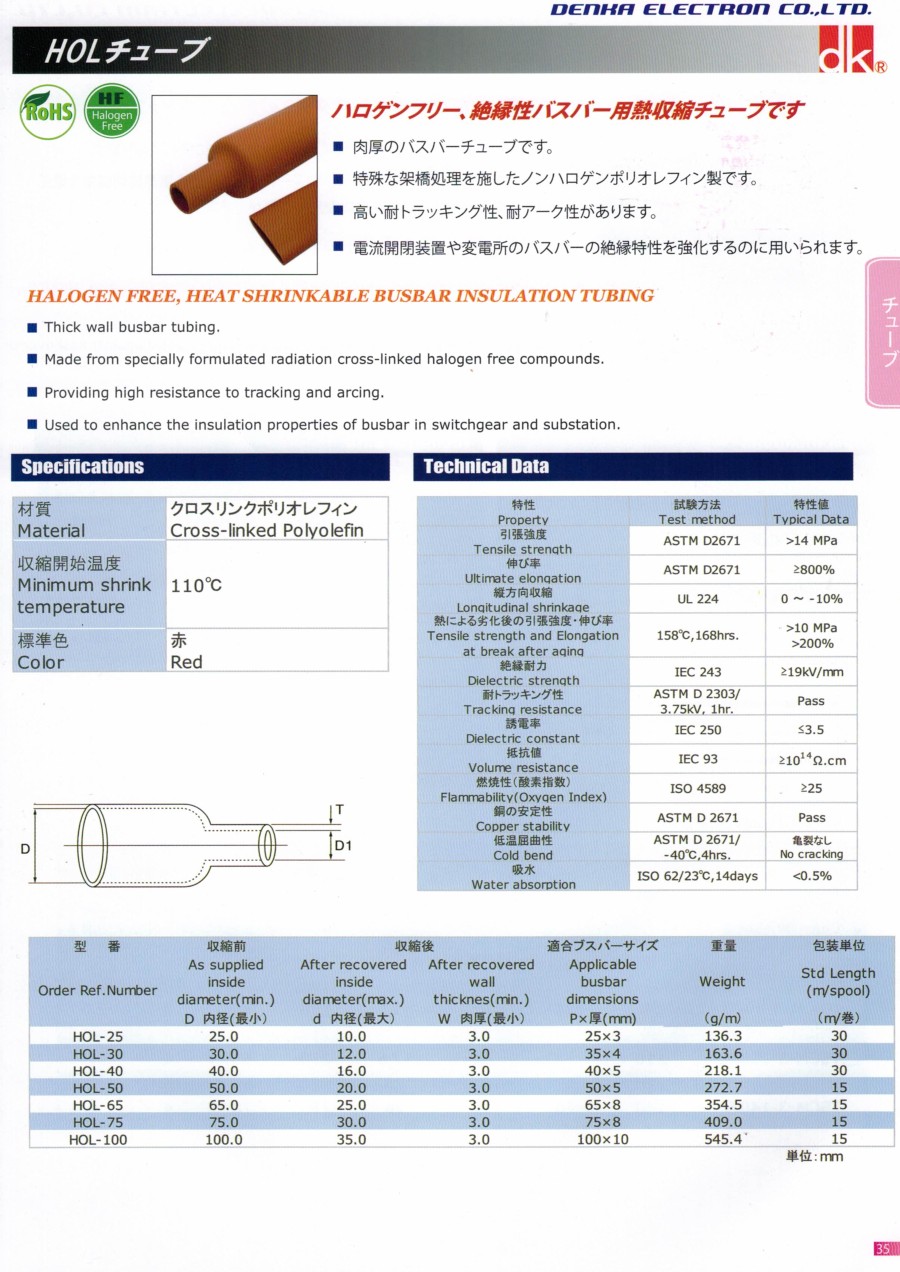

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HOLチューブ高電圧用熱収縮チューブ（肉厚タイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q収縮開始温度は何度ですか。

110度から収縮します。
