デンカエレクトロン

FLM-FRチューブ 編組スリーブチューブ（巻き付けタイプ）

FLM-FRチューブ 編組スリーブチューブ（巻き付けタイプ）
通常単価(税別)
715円～39,858円
税込単価
787円～43,844円
通常出荷日：在庫品1日目～4日目一部当日出荷可能

後入れ可能、伸縮編組チューブ。【特長】・コンサート等で使われる音響・照明ケーブルなど幅広く利用できます...

詳細を確認
  • 巻きの製品は製品製造の関係で、途中に継ぎ目がある場合がございます。

関連する新商品

FLSM編組チューブ 後入れ可能シールドスリーブ

デンカエレクトロン

FLSM編組チューブ 後入れ可能シールドスリーブ
通常価格(税別)： 2,750円 (税込価格：3,025円)

通常出荷日：4 日目

よく一緒に見られています

後入可能のマジックテープ式伸縮チューブ FLRシリーズ

デンカエレクトロン

後入可能のマジックテープ式伸縮チューブ FLRシリーズ
通常価格(税別)： 3,300円 (税込価格：3,630円)

通常出荷日：在庫品1日目

未確定：候補が19型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

この商品の特長

FLM-FRチューブ 編組スリーブチューブ（巻き付けタイプ）:関連画像

商品画像1

FLM-FRチューブ 編組スリーブチューブ（巻き付けタイプ）:関連画像

商品画像2

FLM-FRチューブ 編組スリーブチューブ（巻き付けタイプ）:関連画像

全体図

  • 形状記憶型、巻き付けタイプで後入れ可能な編組スリーブ。
  • 類を見ない弾力性・利便性のあるユニークな編組チューブ。
  • 自己巻き付け形状のため、手で簡単に線材の結束が可能。結束後は、形状記憶で円形に戻る。
  • 軽量・しなやかで柔軟性があり、保護する線材に程よくフィット。
  • 曲げても筒状のスリーブ形状を維持し、線材の飛び出し防止に優れたデザインのチューブ。
  • 自己消火性を備えたFLM-FRチューブはUL224 VW-1を取得。
  • 本製品は完全ノンハロゲンの材料で製作。
  • コンサート・劇場で使われる音響・照明ケーブルなど幅広く利用できる。
  • 使用温度範囲:-75～+125度。

仕様

型番適用範囲
FLM-3FR3～3.5
FLM-6FR6～7
FLM-12FR12～15
FLM-19FR19～23
FLM-25FR25～32

編組チューブの性質上ロットにより折径幅等、多少異なる場合があります。単位:mm。

開発秘話



構造上なかなか難しい後入れできる編組チューブですが、
後入れできると便利という箇所は多数ありました。
そのお声に応えるべく開発しました。

型番リスト

表示件数
  • 1
    • 型番
    FLM-3FR-1
    FLM-3FR-10
    FLM-3FR-120
    FLM-6FR-1
    注文停止中
    FLM-6FR-10
    FLM-6FR-60
    FLM-12FR-1
    FLM-12FR-10
    FLM-12FR-45
    FLM-19FR-1
    FLM-19FR-10
    FLM-19FR-30
    FLM-25FR-1
    FLM-25FR-10
    FLM-25FR-30
    FLM-30FR-1
    FLM-30FR-5
    FLM-50FR-1
    FLM-50FR-5

    自然折径

    (mm)

    拡大最大径

    (mm)

    全長

    (m)

    		RoHS?最小発注数量
    3
    3.5
    1
    10
    1個
    3
    3.5
    10
    10
    1個
    3
    3.5
    120
    10
    1個
    6
    7
    1
    10
    1個
    6
    7
    10
    10
    1個
    6
    7
    60
    10
    1個
    12
    15
    1
    10
    1個
    12
    15
    10
    10
    1個
    12
    15
    45
    10
    1個
    19
    23
    1
    10
    1個
    19
    23
    10
    10
    1個
    19
    23
    30
    10
    1個
    25
    32
    1
    10
    1個
    25
    32
    10
    10
    1個
    25
    32
    30
    10
    1個
    30
    37
    1
    10
    1個
    30
    37
    5
    10
    1個
    50
    57
    1
    10
    1個
    50
    57
    5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    715円
    ( 787円 )
    在庫品1日目当日出荷可能
    4,684円
    ( 5,152円 )
    在庫品1日目当日出荷可能
    32,422円
    ( 35,664円 )
    4日目
    1,339円
    ( 1,473円 )
    在庫品1日目当日出荷可能
    7,748円
    ( 8,523円 )
    在庫品1日目当日出荷可能
    34,111円
    ( 37,522円 )
    4日目
    1,759円
    ( 1,935円 )
    在庫品1日目当日出荷可能
    10,914円
    ( 12,005円 )
    在庫品1日目当日出荷可能
    34,447円
    ( 37,892円 )
    4日目
    2,167円
    ( 2,384円 )
    在庫品1日目当日出荷可能
    13,985円
    ( 15,384円 )
    在庫品1日目当日出荷可能
    33,435円
    ( 36,779円 )
    在庫品1日目当日出荷可能
    2,649円
    ( 2,914円 )
    在庫品1日目当日出荷可能
    18,640円
    ( 20,504円 )
    在庫品1日目当日出荷可能
    39,858円
    ( 43,844円 )
    在庫品1日目当日出荷可能
    3,168円
    ( 3,485円 )
    4日目
    10,800円
    ( 11,880円 )
    4日目
    5,750円
    ( 6,325円 )
    4日目
    19,801円
    ( 21,781円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    後入れ可能、伸縮編組チューブ。
    【特長】
    ・コンサート等で使われる音響・照明ケーブルなど幅広く利用できます。
    ・このユニークなスリーブ状チューブは、その類を見ない弾力性・後入れ可能な利便性により、様々な局面で役立ちます。
    ・自己消火性を備え、UL224 VW-1を取得しています。
    【用途】
    ・コンサート等で使われる音響・照明ケーブルなど、幅広く利用可能。

    ご注意

    • 巻きの製品は製品製造の関係で、途中に継ぎ目がある場合がございます。

    商品担当おすすめ

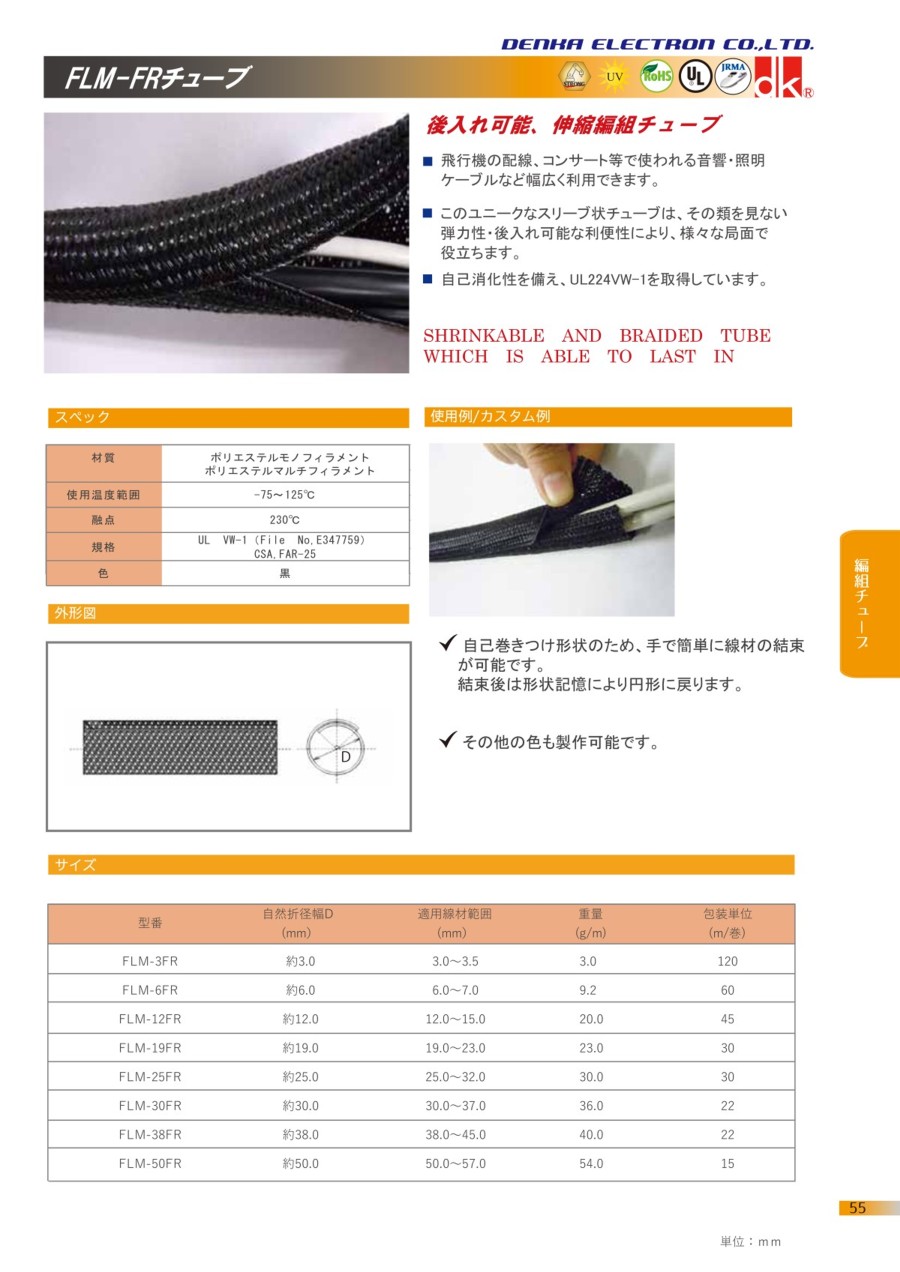

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    FLM-FRチューブ 編組スリーブチューブ（巻き付けタイプ）のレビュー
    4.4平均満足度：4.47件のレビュー
    ハーネスの製作
    4
    満足度：4.02019/05/14
    スタンダードなポリエステル製のものよりも繊維質なため、 外装全体が多少毛羽立っています。 ただし巻き付く力はしっかりして...もっと読む
    1人が参考にしています。
    配線保護
    5
    満足度：5.02023/02/26
    これまで筒状のチューブを使用していましたが、やはり必ず端から配線を入れていく必要があり長くなるほど面倒に。後からの引き出...もっと読む
    0人が参考にしています。
    ケーブルの保護材
    4
    満足度：4.02022/05/25
    この商品は自社でケーブルを作製した折に、保護材として購入・使用しました。この商品自体はケーブルの被覆材として使用範囲も広...もっと読む
    0人が参考にしています。
    工作機器組立用
    5
    満足度：5.02021/09/18
    工作機器の組立に使いました。 納期が早く助かりました。 編組スリーブは巻き付けタイプのものが扱いやすく重宝しています。
    0人が参考にしています。
    配線を束ねるために
    5
    満足度：5.02019/11/26
    製品内のバラの配線を見栄え良く束ねるために使用しました。配線を見栄え良く束ねる製品はいろいろありますが、純正品に近いこの...もっと読む
    0人が参考にしています。
    7件全て見る

    よくあるご質問（FAQ）

    Q中に入れた線材が飛び出てきたりしてきてしまうことはないですか？
    A
    弾力性があるフラップ式なので適応電線径の範囲でご利用頂ければ、線材が飛び出すということはございません。
