エレクトロニクス部品技術窓口
コネクタ付ケーブルグランド
- 通常単価(税別)
- 705円～1,001円特別価格
- 税込単価
- 776円～1,101円特別価格
ケーブル径の適応が広い特殊なクランプ機構のスリット入りシールケーブルグランド。【特長】・完璧なシール効...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図と製品仕様

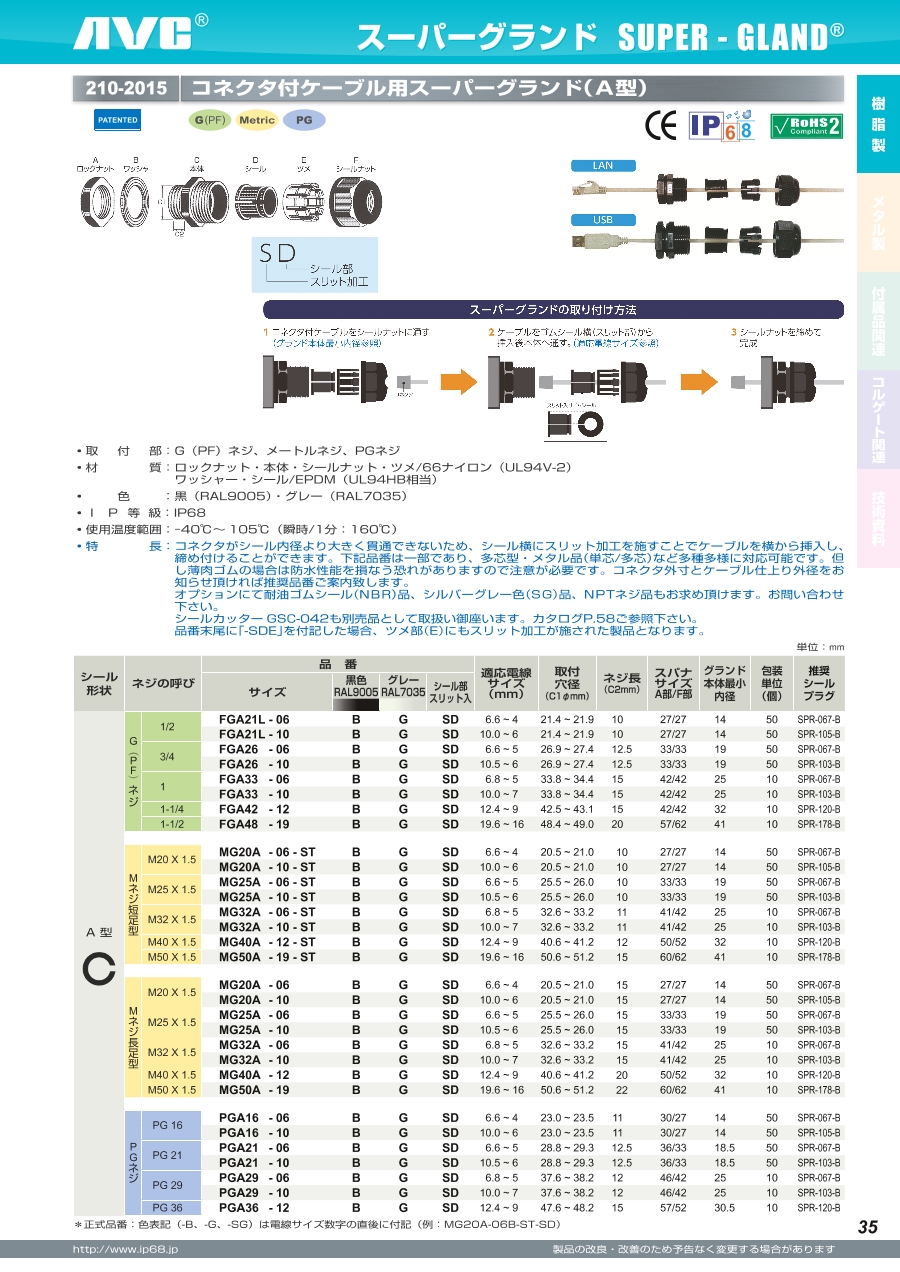

外形図（A:ロックナット/B:ワッシャー/C:本体/D:シール/E:ツメ/F:シールナット）。
取付部
メートルネジ。部品/材質
- ロックナット/本体/シールナット/ツメ:66ナイロン（UL94V-2）。
- ワッシャー/シール:EPDM 。
色
- 黒:RAL9005。
- グレー:RAL7035。
- シルバーグレー（ヨーロッパ色）:RAL7001。
IP等級
IP68/5気圧。使用温度範囲
-40～+105℃（瞬時/1分:160℃）。Mネジケーブルグランド（A型/短足）
| シール 形状 | ネジの 呼び | 品 番 | 適応電線 サイズ (mm) | ネジ 外径 (C1φmm) | 取付 穴径 (φmm) | ネジ長 (C2mm) | スパナ サイズ A部/F部 | グランド 本体最小 内径 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 黒色 | グレー | シルバー グレー | |||||||||
| RAL9005 | RAL7035 | RAL7001 | ||||||||||
| A型 ○ | 短 足 型 | M20 X 1.5 | MG20A - 06 - ST | B | G | SG | 6.6 ～4 | 20 | 20.5 ～21 | 10 | 27/27 | 14 |
| MG20A - 10 - ST | B | G | SG | 10 ～6 | 20 | 20.5 ～21 | 10 | 27/27 | 14 | |||
- ※ 正式品番：色表記(-B、-G、-SG)は電線サイズ数字の直後に付記
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,001円900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ケーブル径の適応が広い特殊なクランプ機構のスリット入りシールケーブルグランド。
【特長】
・完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します。
・アイディアルなツメは軽い締め付けで抜群のクランプ力を発揮します。
・手締めで十分なシール性。
・軽量であり、なおかつ耐薬品・耐熱・電気絶縁性に優れています。
・取付ネジ部が長く、厚板用として設計。
・シール部の切り込みから電線を挿入。
・優れた作業効率。
【用途】
・屋外用通信器・制御盤・工作機械・LED照明に最適。
・一般産業機器等のに使用するケーブルの防水・防塵に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
