スミチューブK
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 888円～4,400円特別価格
- 税込単価
- 977円～4,840円特別価格
【特長】・SAE-AMS／UL224／CSA規格品・難燃、透明、薄肉、半硬質、...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図と製品仕様
フッ素系高耐熱半硬質チューブ（4フィート切断品）。
基本仕様
| 製品分類 | 収縮チューブ | ||
|---|---|---|---|
| 材質 | 電子線架橋半硬質難燃性ポリフッ化ビニリデン樹脂 | ||
| 難燃性 | 難燃 | ||
| 収縮温度 | 170℃以上 | ||
| 収縮率 | 50%以上 | ||
| 長さ変化率 | 0±10% | ||
| 連続使用可能温度 | -55 〜 175℃ | ||
| 規格 | SAE-AMS-DTL-23053/8 UL224 認定ファイルNo.E75077 カタログNo.SUMITUBE K又は852 温度定格 150℃、電圧定格 600V、難燃グレード VW-1 CSA Ｃ22.2 No.198.1 認定ファイルNo.LR33298 温度定格 150℃、電圧定格 600V、難燃グレード VW-1 電気用品安全法 電気用品に使用される部品・材料登録制度 機器内被覆電線の難燃性試験（-F-）登録 （登録No.：F-STS3-017～020） | ||
| 制作可能色 | 透明 黒,赤,緑,青,白（色物は半透明色） | ||
| 柔軟性 | 半硬質 | ||
| 環境対応 | ELV | ||
| 分野 | 建機,産機,エレクトロニクス | ||
スミチューブK
収縮特性
耐油性・耐薬品性（室温）
| ガソリン | 軽油 | 潤滑油 | アルコール | 酸 | アルカリ |
|---|---|---|---|---|---|
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
◎: 非常に優れている ○: すぐれている △: 使用に際し、注意が必要
特性
| 特性 | 項目 | 特性値 | 代表値*1 |
|---|---|---|---|
| 機械的特性 | 引張強さ（老化前） 伸び（老化前） 伸び（老化後） 低温柔軟性 熱衝撃 比重 | 34.5MPa以上 150％以上 250℃×7日、50％以上 －55℃×4時間、クラックなし 300℃×4時間、クラックなし 1.80以下 | 41.0MPa 405％ 357％ 合格 合格 1.75 |
| 電気的特性 | 絶縁耐力 体積抵抗率 | 31.5kV/mm以上（1/2 inch以下のサイズ） 23.6kV/mm以上（1/2 inchを超えるサイズ） 1.0×1013Ω・cm以上 | 43.6kV/mm 31.4kV/mm 3.8×1015Ω・cm |
| 化学的特性 | 透明安定性 耐液性 引張強さ 絶縁耐力 燃焼性 | 175℃×24時間、変化なし T5624、潤滑油等24℃×24時間浸漬後 34.5MPa以上 19.7kV/mm以上 VW-1合格 | 合格 38.1MPa 28.6kV/mm 合格 |
*1: 保証値ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,444円 ( 2,688円 ) | 在庫品1日目当日出荷可能 |
1,575円 ( 1,733円 ) | 在庫品1日目当日出荷可能 |
1,615円 ( 1,777円 ) | 在庫品1日目当日出荷可能 |
888円 ( 977円 ) | 在庫品1日目当日出荷可能 |
4,400円3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
2,437円 ( 2,681円 ) | 在庫品1日目当日出荷可能 |
3,006円 ( 3,307円 ) | 在庫品1日目当日出荷可能 |
2,029円 ( 2,232円 ) | 在庫品1日目当日出荷可能 |
1,134円 ( 1,247円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・SAE-AMS／UL224／CSA規格品
・難燃、透明、薄肉、半硬質、耐油性・耐薬品性に優れる
【用途】
・電線端末、電線接続部、接続端子の絶縁、保護、補強
・高温や薬品、油類にさらされる電線、各種部品の保護
・各種金属ワイヤ類の機械的保護
・各種ラベル類の電線への固定
・サーミスタ、抵抗、コンデンサ等の絶縁、保護
ご注意
- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。 - 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。

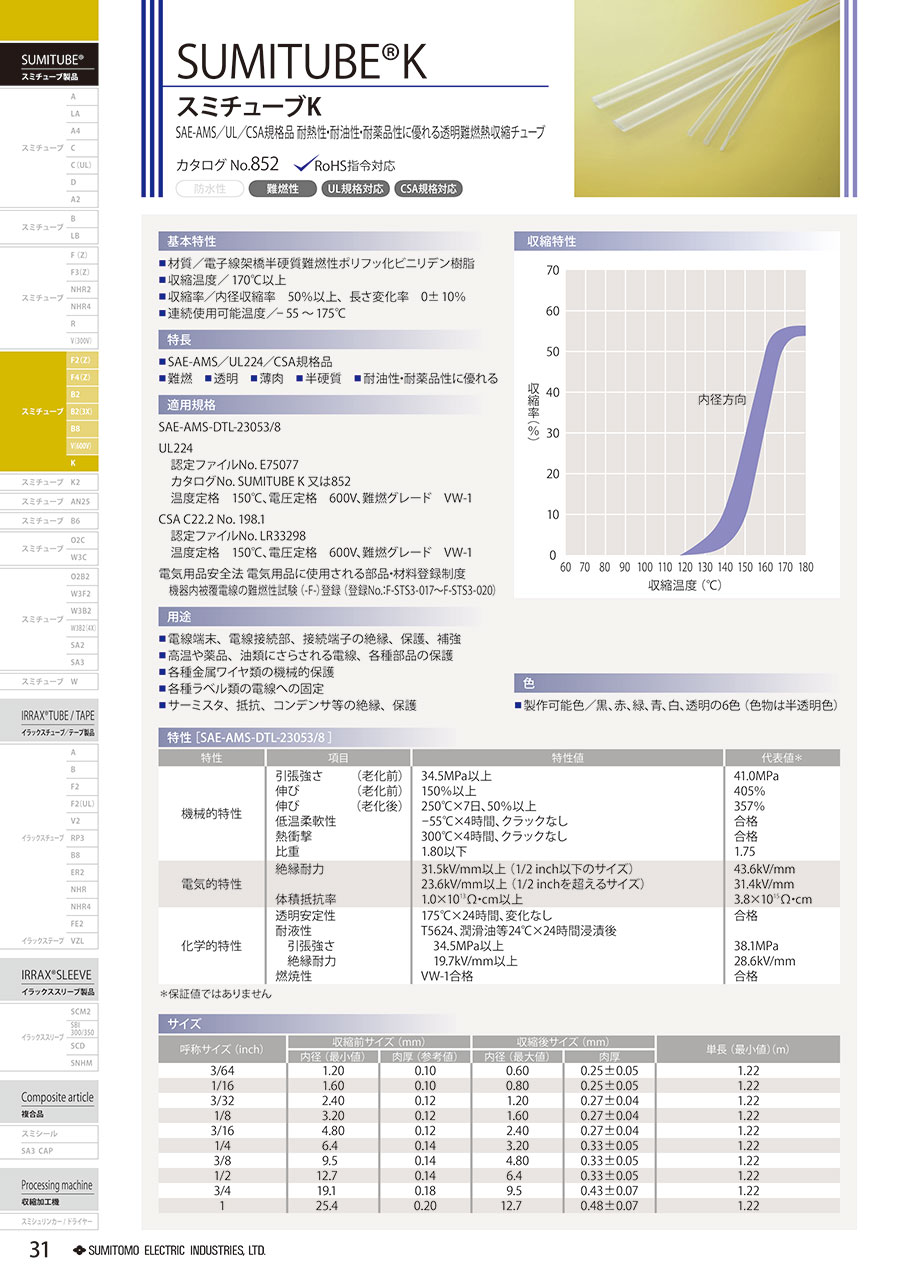

カタログ
スミチューブKのレビュー
配線材の保護
5
5.02018/08/19
有名メーカの商品なので信頼度は抜群です。
他の通販より手軽に買えるのでありがたいです。
大きな段ボールで届いたので驚きま...もっと読む
1人が参考にしています。
スリーブの絶縁
5
5.02020/06/11
スペースが無く、電流抵抗により高温になるスリーブの絶縁に使用しました。良さそうです。
0人が参考にしています。
マークチューブの保護
4
4.02020/02/27
マークチューブなどに印字した印の保護に、このスミチューブ（K-1/2(ﾄｳﾒｲ)-1.22）を使用しました。Φ10mmの...もっと読む
0人が参考にしています。
電線の保護のために
5
5.02020/02/14
以前から何度も使用している商品ですので、今回もリピート購入しました。耐熱性を必要とする環境での装置の内部配線の際に電線の...もっと読む
0人が参考にしています。
モーターの中の絶縁のために使用
4
4.02018/07/17
モーターの中の絶縁のために使用しています。耐熱温度と使い勝手が良いところで選びました。信頼のおけるメーカーであること、資...もっと読む
0人が参考にしています。
