これまでのダクトとの違い
・側孔12.5mm幅がこれまでのH、T、L、LLサイズの中間サイズとなり、電線の保護はもとより作業性の向上に繋がる。
・側孔25mm間隔、底孔50mm間隔に変更することにより、寸法カット時の側孔と底孔のバランスがとれるようになる。
※ 底孔50mmピッチに対して全て側孔柱部分のセンターに位置する。

耐熱形ダクト
・（社）日本配電制御システム工業会登録品二種耐熱耐熱形ダクト。
※ 二種耐熱盤に使用されるダクトは「KDEP」を採用ください。

1. 二種耐熱盤とは日本工業規格JIS A1304（建築構造部分の耐火試験方法）に基づき、温度曲線に準じて配電盤等を加熱し一定基準の条件をクリアした盤のことをいう。
2. 二種耐熱盤を製造するには下記の環境下でも耐えうる製品である事が必須となる。

軽量形ダクト
< 軽量化の重要性とは >
・最近では、一般の工業製品やそれを構成する部品についても、「軽量化」は「もの作り」におけるキーワードのひとつになっており、製造業では重要課題として取り上げられている。

ノンハロ難燃PPダクトにて軽量化を実現可能
1. ステンレス（SUS304）、鋼板に比べ約1/6～1/8まで軽量化が可能になる。
※樹脂であるため、加工もステンレス、鋼板に比べ容易（加工コスト削減）。

2. 装置自体の軽量化が可能に。
※ 軽量化することにより現場での装置配置が容易になり、工業内のレイアウト変更も容易になる。
※ 装置の搬送コストも軽量化されたことにより削減される。

従来のエコダクトに比べ経済的
・従来のECO配線ダクトの材質は、非常に高価な変性PPEを使用していた。
・材質を変更しノンハロ難燃ポリプロピレンを採用することにより皆様のご期待に添う価格帯が実現。

耐油形ダクト
・油（潤滑油）に強いエコダクト。
・従来のエコ配線ダクトは、油（潤滑油）に弱く、油が付着すると応力亀裂で数時間でクラックしていた。
・材質をノンハロ難燃ポリプロピレンにする事で、クラックする現象を抑える事が出来た。
※ 社内試験油: タッピングペースト、ステンコロリン赤、ステンコロリン緑 / 社内試験: 潤滑油（ステンコロリン赤）を塗布。

※ 環境配慮（ハロゲン物質を含まない材料を使用）。
※ 耐油性・耐熱性に優れている。
※ 重量の軽い樹脂を使用しているので装置の軽量化が可能。
※ 従来のエコダクトに比べ経済的。
※ 側孔12.5mmと幅広にしています。
※ 推奨工具のバーディーカッター等で簡単に切断できます（ノコ刃で切断の場合、バリが発生します）。
※ 注1 切断加工は、樹脂切断用のカッターをご使用ください。
※ 注2 保管方法　梱包から取り出し後は斜めに立て掛け放置すると変形の恐れがありますので平置きで保管してください。

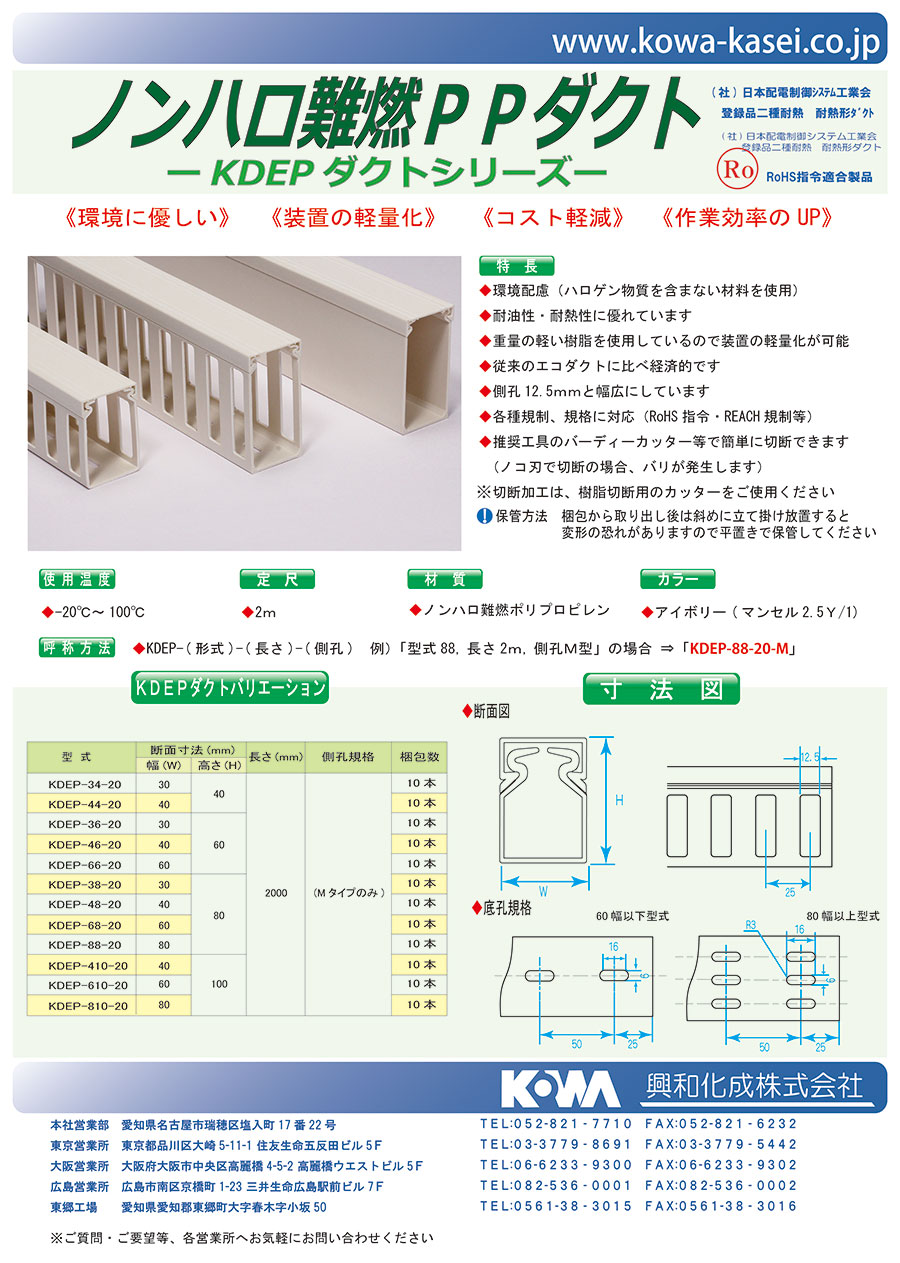

断面図・寸法

断面図（W: 幅 / H: 高さ）

底孔規格（60幅以下型式）

底孔規格（80幅以下型式）

型式	断面寸法（mm）		長さ（mm）	側孔規格
型式	幅	高さ	長さ（mm）	側孔規格
KDEP-34-20	30	40	2,000	（Mタイプのみ）
KDEP-44-20	40	40
KDEP-36-20	30	60
KDEP-46-20	40
KDEP-66-20	60
KDEP-38-20	30	80
KDEP-48-20	40
KDEP-68-20	60
KDEP-88-20	80
KDEP-410-20	40	100
KDEP-610-20	60
KDEP-810-20	80

全型式詳細図

型式および寸法は下記一覧を参照願います

規格認定製品
規格認定樹脂使用 94V-0

No. E139917
No. E171549

型式（定尺 2m）	断面寸法		寸法図	底孔	梱包数
型式（定尺 2m）	幅	高さ	寸法図	底孔	梱包数
KDEP-24-20-M	25	40		1	10本
KDEP-34-20-M	30			1
KDEP-44-20-M	40			1
KDEP-26-20-M	25	60		1	10本
KDEP-36-20-M	30			1
KDEP-46-20-M	40			1
KDEP-66-20-M	60			1
KDEP-38-20-M	30	80		1	10本
KDEP-48-20-M	40			1
KDEP-68-20-M	60			1
KDEP-88-20-M	80			2
KDEP-410-20-M	40	100		1	10本
KDEP-610-20-M	60			1
KDEP-810-20-M	80			2
KDEP-1010-20-M	100			2	6本

底孔（形状及び寸法）

物性（特性）

項目	単位	試験値	試験方法
比重	g/cm³	1.09	JIS K 7112
引張強さ	Mpa	16	JIS K 7161
伸び	%	700	JIS K 7161
シャルピー衝撃値	KJ/cm²	4.3	JIS K 7111
ロックウェル硬度	R	95	JIS K 7202
体積固有抵抗	Ω・m	＞10¹³	JIS K 7194
耐電圧	kV	＞20	JIS C 2110

開発秘話

従来のエコ配線ダクト（KDEシリーズ）は材質の特性上、加工性の悪さや耐油性の弱さがネックでした。
ハロゲンフリーのポリプロピレンを基材として使用することで、それらを改善すると共にコストパフォーマンスにも優れた耐熱形ダクトを作ることが出来ました。
これからもお客様のお役に立てる商品開発を継続してまいります。

型番リスト

表示件数

型番

幅

(mm)

高さ

(mm)

パック入り数

(個)

RoHS?

最小発注数量

25	40	10	-	1パック 10個入り
25	60	10	-	1パック 10個入り
30	40	1	10	1個
30	40	10	-	1パック 10個入り
30	60	1	10	1個
30	60	10	-	1パック 10個入り
30	80	1	10	1個
30	80	10	-	1パック 10個入り
40	40	1	10	1個
40	40	10	-	1パック 10個入り
40	60	1	10	1個
40	60	10	-	1パック 10個入り
40	80	1	10	1個
40	80	10	-	1パック 10個入り
60	60	1	10	1個
60	80	1	10	1個
60	80	10	-	1パック 10個入り
80	80	1	10	1個
80	80	10	-	1パック 10個入り
40	100	1	10	1個
40	100	10	-	1パック 10個入り
60	100	1	10	1個
60	100	10	-	1パック 10個入り
80	100	1	10	1個
80	100	10	-	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

19,236円 ( 21,160円 )	9日目
21,396円 ( 23,536円 )	9日目
3,620円 ( 3,982円 )	1日目
19,668円 ( 21,635円 )	9日目
4,127円 ( 4,540円 )	1日目
23,344円 ( 25,678円 )	9日目
5,166円 ( 5,683円 )	1日目
28,134円 ( 30,947円 )	9日目
4,245円 ( 4,670円 )	1日目
21,185円 ( 23,304円 )	9日目
4,246円 ( 4,671円 )	1日目
24,808円 ( 27,289円 )	9日目
5,160円 ( 5,676円 )	1日目
29,442円 ( 32,386円 )	9日目
5,252円 ( 5,777円 )	1日目
5,559円 ( 6,115円 )	1日目
33,876円 ( 37,264円 )	9日目
7,120円 ( 7,832円 )	1日目
40,911円 ( 45,002円 )	9日目
6,580円 ( 7,238円 )	1日目
37,415円 ( 41,157円 )	9日目
7,120円 ( 7,832円 )	1日目
40,911円 ( 45,002円 )	9日目
8,212円 ( 9,033円 )	1日目
49,528円 ( 54,481円 )	9日目

詳細情報

基本情報

基本情報

耐熱温度100℃、ECO配線ダクトよりも耐油性、コストパフォーマンスに優れる万能型配線ダクト。
【特長】
・ノンハロゲン材料使用で環境に優しい
・PVCダクトよりも軽量
・登録品二種耐熱、耐熱形ダクトで登録認定
・ノンハロゲン材料使用の配線ダクトの中では断トツのコストパフォーマンス
【用途】
・ノンハロゲン（脱塩ビ）指定の案件
・高い耐熱温度や耐油性が要求される環境
・上記条件で出来るだけコストも抑えたい場合に最適

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
「LOT○○」はパック数を表しております。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ノンハロ難燃PPダクト KDEPシリーズのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

サンプル品に使用しています

満足度：5.02023/02/09

社内サンプル用装置の配線の引き回しダクトとして使用しています。必要な長さをカットするためにニッパーを使いました。初めて使...もっと読む

0人が参考にしています。

装置配線用

満足度：3.02018/09/24

こちらのサイズのみ他のものより納期がかかるので注意が必要です。改善に期待します。

0人が参考にしています。

装置の配線用として

満足度：5.02018/09/03

装置の配線用として装置サイズに合わせたチョイスができ、便利です。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qダクトカバーのみの販売は行っていますか？

大変申し訳ございませんが、ダクトカバーのみの販売は行っておりません。

Q耐油性、耐薬品性はありますか？

一般的なポリプロピレンの材質特性として耐油性・耐薬品性は優れております。

Q耐熱形ダクトとして登録されていますか

（社）日本配電制御システム登録品二種耐熱　耐熱形ダクトで登録認定されています。

この商品を見た人は、こんな商品も見ています

	今見ている商品ノンハロ難燃PPダクト KDEPシリーズ	ノンハロ難燃PPダクト KDEP-1010-20-M	スペシャルフレーム M6シリーズダクトカバーフレーム	スペシャルフレーム M6シリーズダクトフレーム AFD-3060A	スペシャルフレーム M6シリーズダクトフレーム AFD-3090A	スペシャルフレーム M6シリーズダクトフレーム AFD-3090B
メーカー	興和化成	興和化成	エヌアイシ・オートテック	エヌアイシ・オートテック	エヌアイシ・オートテック	エヌアイシ・オートテック
通常価格	3,620円-	10,618円	-	-	-	-
通常出荷日	1日目〜	1日目	4日目〜	5日目	4日目〜	6日目
全長(mm)	2000	2000	15～2000	15～3000	15～3000	15～3000
材質	ノンハロ難燃ポリプロピレン	ノンハロ難燃ポリプロピレン	アルミ(A6063S-T5)	アルミ(A6063S-T5)	アルミ(A6063S-T5)	アルミ(A6063S-T5)
カラー	アイボリー	アイボリー	シルバー	シルバー	シルバー	シルバー
側孔形状	M	-	-	-	-	-
