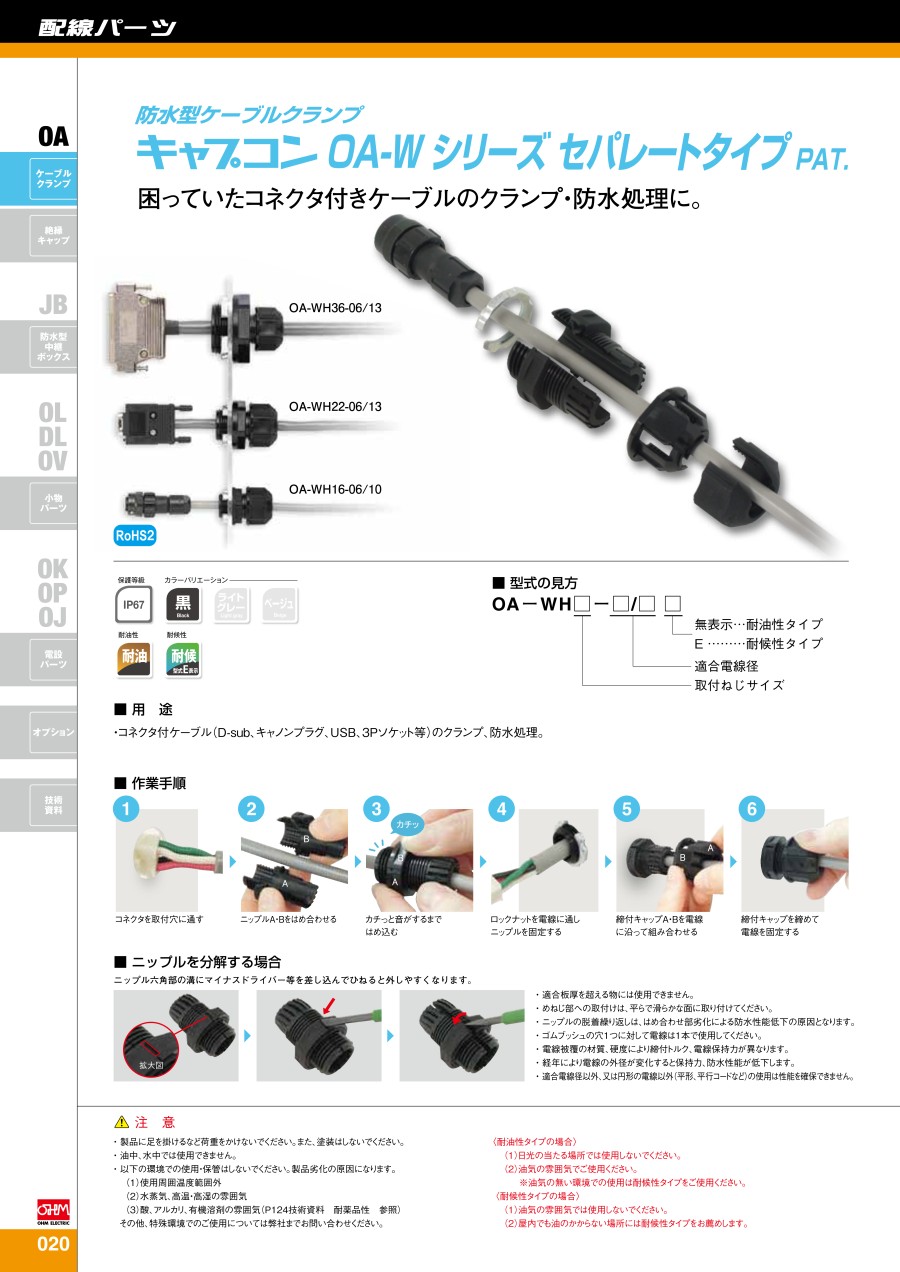

キャプコンOA-WHシリーズ セパレートタイプ【1～5個入り】

特長

商品画像

製品仕様

①	適合電線径（mm）
ゴムブッシュＡ＋Ｂ	φ6〜10
ゴムブッシュＡのみ	φ10〜13

油中・水中では使用できません。
以下の環境での使用・保管はしないこと。製品劣化の原因になります。
1.強酸、有機溶剤（塩化エチル・塩化メチル・クレゾールなど）の雰囲気。
2.水蒸気、オゾンの雰囲気。
耐油性タイプ（ゴム色-黒）の場合
  1. 日光の当たる場所では使用しないこと。
  2. 油のかかる環境でご使用ください。
※ 油のかからない環境では耐候性タイプをお薦めします。
耐候性タイプ（ゴム色-青）の場合
  1.油気の雰囲気では使用しないこと。

作業手順

1.コネクタを取付穴に通す。

2.ニップルA・Bをはめ合わせる。（はめ合わせが固い場合は、ポンププライヤー等の工具を使用してください。）

3.カチっと音がするまではめ込む。

4. ロックナットを電線に通し、ニップルを固定する。

5.締付キャップA・Bを電線に沿って組み合わせる。

6.締付キャップを締めて電線を固定する。

【注意】
※樹脂の吸水により音がしない場合がありますが、仮固定のはめ込みの為、製品性能に問題はありません。
※ロックナットを取り付ける際は、斜めにならないよう注意して施工をしてください。

ニップルを分解する場合

手順1

手順2

手順3

注意

• ニップル六角部の溝にマイナスドライバー等を差し込んでひねると外しやすくなります。
• 適合板厚を超える物には使用できません。
• めねじ部への取付けは、平らで滑らかな面に取り付けてください。
• ニップルの脱着繰り返しは、はめ合わせ部劣化による防水性能低下の原因となります。
• ゴムブッシュの穴1つに対して電線は1本で使用してください。
• 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
• 経年により電線の外径が変化すると保持力、防水性能が低下します。
• 適合電線径以外、又は円形の電線以外（平形、平行コードなど）の使用は性能を確保できません。

寸法

寸法図（OA-WH16-06/10）

寸法図（OA-WH22-06/13）

寸法図（OA-WH36-06/13）
