グローバルスタンダードケーブル CE-KIVシリーズ
- 通常単価(税別)
- 7,663円～161,854円
- 税込単価
- 8,429円～178,039円
【特長】・CE&CCC&UL・cUL（6mm2以下）&...
詳細情報を確認するご注意
- 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
- 【製品断面仕様変更】
2025年9月生産分より、メーカーの設備運用の都合上、下記型式の緑ベースと黄色ベースの断面色品が混在いたします。
型式：CE-KIV-6.0SQ-GY
ただし、線心の外観（緑60：黄40）は変わりなく、また製品性能、適合規格にも影響はございませんので、ご了承のほどよろしくお願い申し上げます。
未確定：候補が95型番あります。
商品情報
商品特長詳細
構造概略
| 項目 | 構成 |
|---|---|
| 導体 | 軟銅集合線 |
| 絶縁体 | 耐熱性ビニル混合物 |
準拠する規格
| CE | H05V2-K（0.5～1.0mm2） H07V2-K（1.5～35mm2） |
| UL | AWM 1007（0.5～1mm2） 1015（1.5～6mm2） |
| CCC | 227 IEC 06（RV）（0.5～1mm2） 227 IEC 02（RV）（1.5～150mm2） |
技術情報・設計アイデア

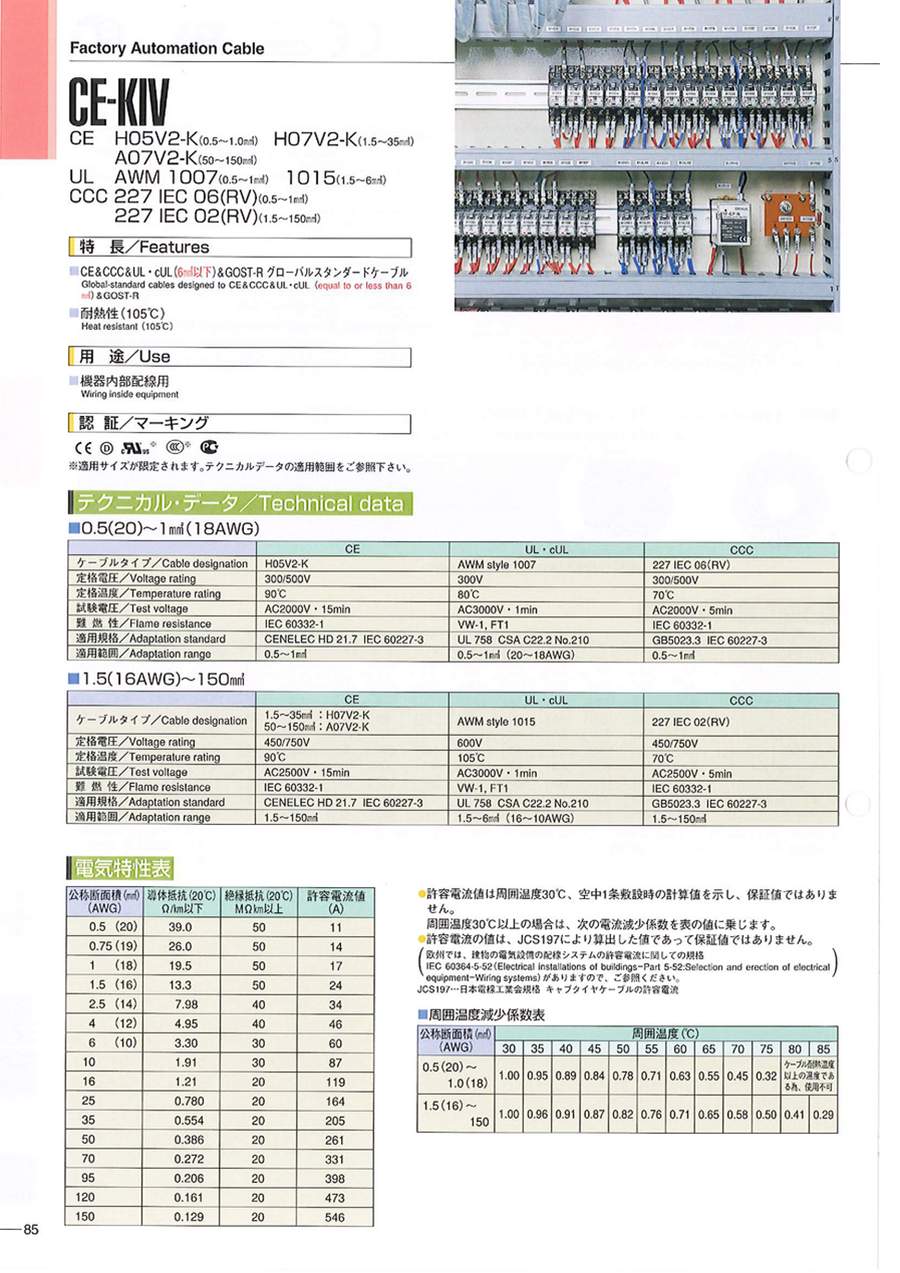

テクニカルデータ
■0.5（20）～1mm2（18AWG）
| - | CE | UL・cUL | CCC |
|---|---|---|---|
| ケーブルタイプ | H05V2-K | AWM style 1007 | 227 IEC 06（RV） |
| 定格電圧 | 300/500V | 300V | 300/500V |
| 定格温度 | 90℃ | 80℃ | 70℃ |
| 試験電圧 | AC2,000V・15min | AC3,000V・1min | AC2,000V・5min |
| 難燃性 | IEC 60332-1 | VW-1, FT1 | IEC 60332-1 |
| 適用規格 | CENELEC HD 21.7 IEC 60227-3 | UL 758 CSA C22.2 No.210 | GB5023.3 IEC 60227-3 |
| 適用範囲 | 0.5～1mm2 | 0.5～1mm2（20～18AWG） | 0.5～1mm2 |
■1.5（16AWG）～150mm2
| - | CE | UL・cUL | CCC |
|---|---|---|---|
| ケーブルタイプ | 1.5～35mm2：H07V2-K 50～150mm2：A07V2-K | AWM style 1015 | 227 IEC 02（RV） |
| 定格電圧 | 450/750V | 600V | 450/750V |
| 定格温度 | 90℃ | 105℃ | 70℃ |
| 試験電圧 | AC2,500V・15min | AC3,000V・1min | AC2,500V・5min |
| 難燃性 | IEC 60332-1 | VW-1, FT1 | IEC 60332-1 |
| 適用規格 | CENELEC HD 21.7 IEC 60227-3 | UL 758 CSA C22.2 No.210 | GB5023.3 IEC 60227-3 |
| 適用範囲 | 1.5～150mm2 | 1.5～6mm2（16～10AWG） | 1.5～150mm2 |
規格表
仕上外径・概算質量表
| 公称断面積（mm2）<AWG> 導体素線数/導体素線径 | 標準仕上外径（約mm） 概算質量（kg/km） |
|---|---|
| 0.5 （22/0.18） <20> | 2.2 10 |
| 0.75 （30/0.18） <19> | 2.4 13 |
| 1 （40/0.18） <18> | 2.6 15 |
| 1.5 （60/0.18） <16> | 3.3 25 |
| 2.5 （50/0.25） <14> | 3.8 35 |
| 4 （75/0.26） <12> | 4.3 50 |
| 6 （112/0.26） <10> | 4.9 75 |
| 10 （7/28/0.26） | 6.4 125 |
| 16 （7/28/0.32） | 7.6 185 |
| 25 （7/44/0.32） | 9.8 300 |
製品特性
電気特性表
| 公称断面積（mm2） （AWG） | 導体抵抗（20℃） Ω/km以下 | 絶縁抵抗（20℃） MΩkm以上 | 許容 電流値 （A） |
|---|---|---|---|
| 0.5（20） | 39.0 | 50 | 11 |
| 0.75（19） | 26.0 | 50 | 14 |
| 1（18） | 19.5 | 50 | 17 |
| 1.5（16） | 13.3 | 50 | 24 |
| 2.5（14） | 7.98 | 40 | 34 |
| 4（12） | 4.95 | 40 | 46 |
| 6（10） | 3.30 | 30 | 60 |
| 10 | 1.91 | 30 | 87 |
| 16 | 1.21 | 20 | 119 |
| 25 | 0.780 | 20 | 164 |
- 許容電流値は周囲温度30℃、空中1条敷設時の計算値を示し、
保証値ではありません。
周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じます。 - 許容電流の値は、JCS197により算出した値であって保証値ではありません。
（欧州では、建物の電気設備の配線システムの許容電流に関しての規格。
IEC 60364-5-52がありますのでご参照下さい。
JCS197・・・日本電線工業会規格 キャブタイヤケーブルの許容電流）
周囲温度減少係数表
| 公称断面積（mm2） （AWG） | 周囲温度（℃） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | |
| 0.5（20）～1.0（18） | 1.00 | 0.95 | 0.89 | 0.84 | 0.78 | 0.71 | 0.63 | 0.55 | 0.45 | 0.32 | ケーブル耐熱温度以上の 温度である為、使用不可 | |
| 1.5（16）～150 | 1.00 | 0.96 | 0.91 | 0.87 | 0.82 | 0.76 | 0.71 | 0.65 | 0.58 | 0.50 | 0.41 | 0.29 |
線芯識別
線芯識別方式
BK（黒）・W（白）・R（赤）・BE（青）・O（橙）・GY（緑/黄・ｽﾄﾚｰﾄ）
- GY（緑/黄・ｽﾄﾚｰﾄ）：緑色に黄色ストレートライン（色配分 緑60：黄40）
構造
例示：0.5mm2（20AWG）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,963円 ( 13,159円 ) | 4日目 |
11,963円 ( 13,159円 ) | 3日目 |
11,963円 ( 13,159円 ) | 4日目 |
11,963円 ( 13,159円 ) | 4日目 |
11,963円 ( 13,159円 ) | 4日目 |
11,963円 ( 13,159円 ) | 3日目 |
15,953円 ( 17,548円 ) | 4日目 |
15,953円 ( 17,548円 ) | 4日目 |
15,953円 ( 17,548円 ) | 3日目 |
15,953円 ( 17,548円 ) | 4日目 |
15,953円 ( 17,548円 ) | 3日目 |
15,953円 ( 17,548円 ) | 3日目 |
18,923円 ( 20,815円 ) | 4日目 |
18,923円 ( 20,815円 ) | 4日目 |
18,923円 ( 20,815円 ) | 4日目 |
18,923円 ( 20,815円 ) | 3日目 |
18,923円 ( 20,815円 ) | 4日目 |
26,951円 ( 29,646円 ) | 4日目 |
26,951円 ( 29,646円 ) | 3日目 |
26,951円 ( 29,646円 ) | 4日目 |
26,951円 ( 29,646円 ) | 4日目 |
26,951円 ( 29,646円 ) | 4日目 |
26,951円 ( 29,646円 ) | 4日目 |
39,884円 ( 43,872円 ) | 3日目 |
39,884円 ( 43,872円 ) | 4日目 |
39,884円 ( 43,872円 ) | 3日目 |
39,884円 ( 43,872円 ) | 4日目 |
39,884円 ( 43,872円 ) | 4日目 |
39,884円 ( 43,872円 ) | 4日目 |
22,870円 ( 25,157円 ) | 4日目 |
22,870円 ( 25,157円 ) | 4日目 |
22,870円 ( 25,157円 ) | 4日目 |
22,870円 ( 25,157円 ) | 3日目 |
32,938円 ( 36,232円 ) | 4日目 |
32,938円 ( 36,232円 ) | 4日目 |
7,663円 ( 8,429円 ) | 4日目 |
15,977円 ( 17,575円 ) | 4日目 |
23,965円 ( 26,362円 ) | 4日目 |
31,953円 ( 35,148円 ) | 4日目 |
39,903円 ( 43,893円 ) | 4日目 |
47,884円 ( 52,672円 ) | 4日目 |
55,864円 ( 61,450円 ) | 4日目 |
63,845円 ( 70,230円 ) | 4日目 |
71,826円 ( 79,009円 ) | 4日目 |
62,142円 ( 68,356円 ) | 4日目 |
7,663円 ( 8,429円 ) | 4日目 |
15,977円 ( 17,575円 ) | 4日目 |
23,965円 ( 26,362円 ) | 4日目 |
31,953円 ( 35,148円 ) | 4日目 |
39,903円 ( 43,893円 ) | 4日目 |
47,884円 ( 52,672円 ) | 4日目 |
55,864円 ( 61,450円 ) | 4日目 |
63,845円 ( 70,230円 ) | 4日目 |
71,826円 ( 79,009円 ) | 4日目 |
62,142円 ( 68,356円 ) | 4日目 |
11,363円 ( 12,499円 ) | 4日目 |
22,924円 ( 25,216円 ) | 4日目 |
34,386円 ( 37,825円 ) | 4日目 |
45,848円 ( 50,433円 ) | 4日目 |
56,923円 ( 62,615円 ) | 4日目 |
詳細情報
基本情報
【特長】
・CE&CCC&UL・cUL（6mm2以下）&GOST-R グローバルスタンダードケーブル
・耐熱性（105℃）
【用途】
・機器内部配線用
ご注意
- 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
- 【製品断面仕様変更】
2025年9月生産分より、メーカーの設備運用の都合上、下記型式の緑ベースと黄色ベースの断面色品が混在いたします。
型式：CE-KIV-6.0SQ-GY
ただし、線心の外観（緑60：黄40）は変わりなく、また製品性能、適合規格にも影響はございませんので、ご了承のほどよろしくお願い申し上げます。
