外形寸法W 横(幅)
~mm- 138
外形寸法H 縦(高さ)
~mm- 45.8
外形寸法D 奥行(厚み)
~mm- 190
出荷日
- すべて
- 当日出荷可能
シェルタイプケース GLシリーズ 樹脂
- 通常単価(税別)
- 4,171円3,753円
- 税込単価
- 4,588円4,128円
多くの種類と豊富なサイズから選択できるシンプルで標準的なケース。【特長】・シンプルで基本的な、シェルタ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
GL-70-WM1の仕様・寸法情報
商品仕様
シェルタイプケース GLシリーズの仕様
シェルタイプケース GLシリーズ イメージ
シェルタイプケース GLシリーズ 詳細イメージ1
シェルタイプケース GLシリーズ 詳細イメージ2
- 主要材質：ABS
- 色／外装処理：オフホワイト
シェルタイプケース GLシリーズの寸法
（単位：mm）
| 型番 | 幅 （mm） | 高さ （mm） | 奥行 （mm） | 色／外装処理 | 主要材質 | 仕様 | 質量 （kg） |
|---|---|---|---|---|---|---|---|
| GL-04-WM1 | 45 | 22 | 85 | オフホワイト | ABS | IP65対応※要オプション | 0.032 |
| GL-06-WM1 | 45 | 33.5 | 85 | オフホワイト | ABS | IP65対応※要オプション | 0.04 |
| GL-08-WM1 | 45 | 45 | 85 | オフホワイト | ABS | IP65対応※要オプション | 0.049 |
| GL-10-WM1 | 72 | 33.4 | 114 | オフホワイト | ABS | IP65対応※要オプション | 0.087 |
| GL-20-WM1 | 72 | 45.4 | 114 | オフホワイト | ABS | IP65対応※要オプション | 0.103 |
| GL-30-WM1 | 72 | 57.4 | 114 | オフホワイト | ABS | IP65対応※要オプション | 0.107 |
| GL-40-WM1 | 95 | 33.4 | 158 | オフホワイト | ABS | IP65対応※要オプション | 0.139 |
| GL-50-WM1 | 95 | 45.4 | 158 | オフホワイト | ABS | IP65対応※要オプション | 0.153 |
| GL-60-WM1 | 95 | 57.4 | 158 | オフホワイト | ABS | IP65対応※要オプション | 0.172 |
| GL-70-WM1 | 138 | 45.8 | 190 | オフホワイト | ABS | IP65対応※要オプション | 0.254 |
| GL-80-WM1 | 138 | 68.8 | 190 | オフホワイト | ABS | IP65対応※要オプション | 0.315 |
| GL-90-WM1 | 138 | 91.8 | 190 | オフホワイト | ABS | IP65対応※要オプション | 0.37 |
詳細情報
基本情報
多くの種類と豊富なサイズから選択できるシンプルで標準的なケース。
【特長】
・シンプルで基本的な、シェルタイプの電子機器用プラスチックケースです
・凹凸かみ合わせ式の構造が、丈夫でタイトな勘合部を実現しました
・内部には、垂直に基板を実装するための溝があります
・基板取付用のボスは上下カバーに設けられています
・計測・制御・医療・研究用の周辺機器として、インタフェース、スイッチボックス、モデムに幅広く使用できます
【用途】
・電子機器用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

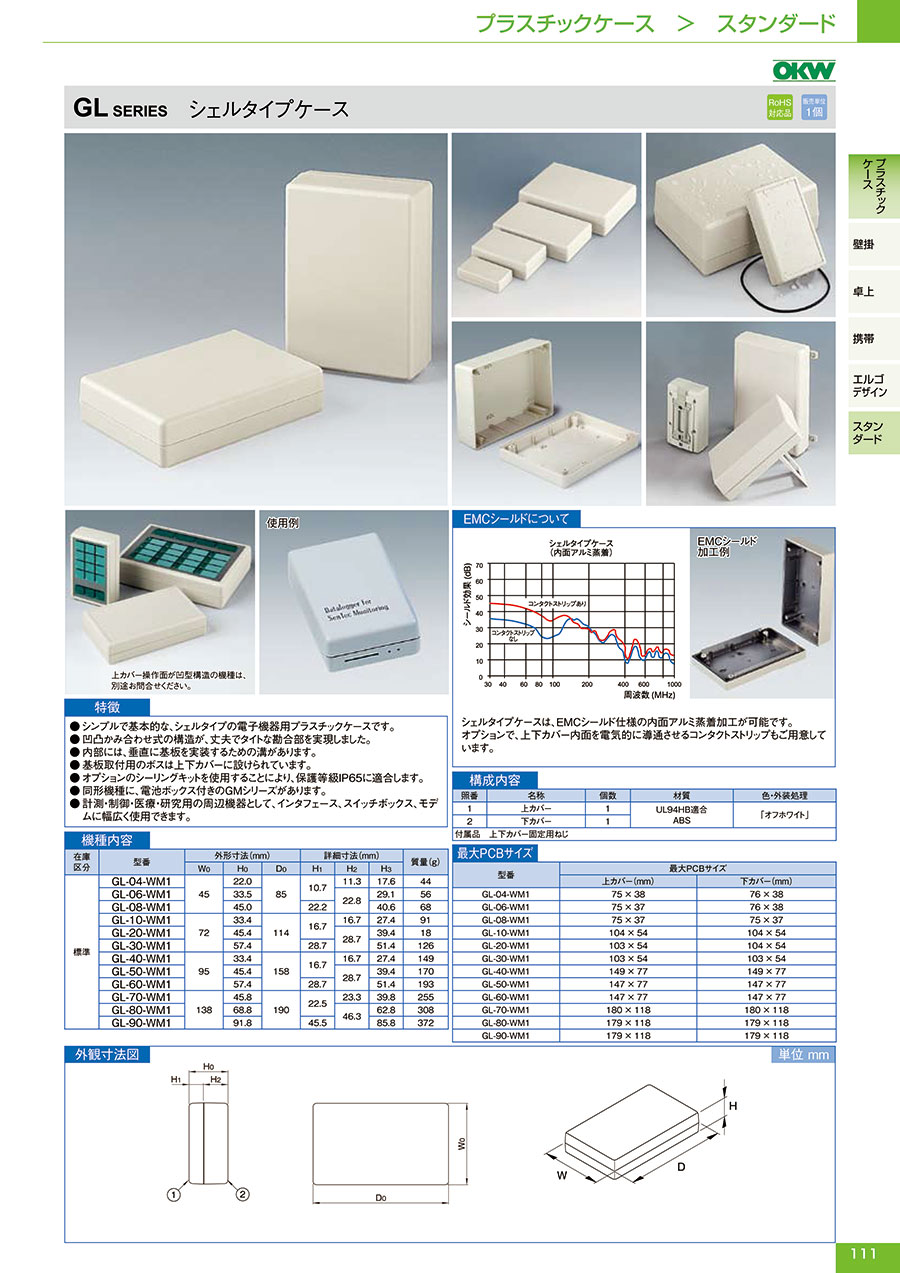

カタログ
